MQH37A
| التوفر: | |
|---|---|
| الكمية: | |
مقدمة المنتج

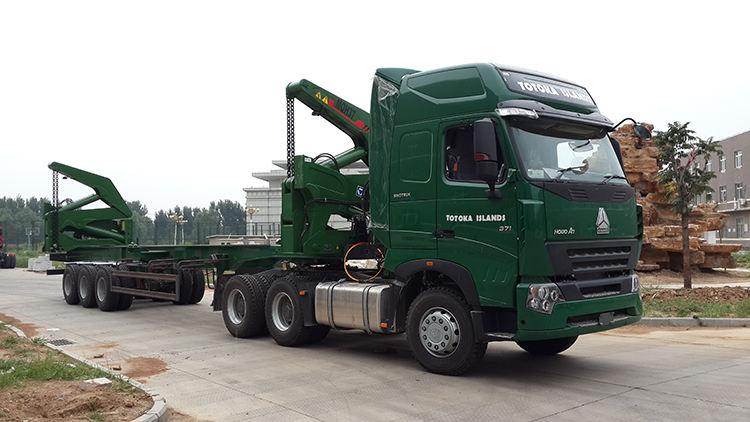

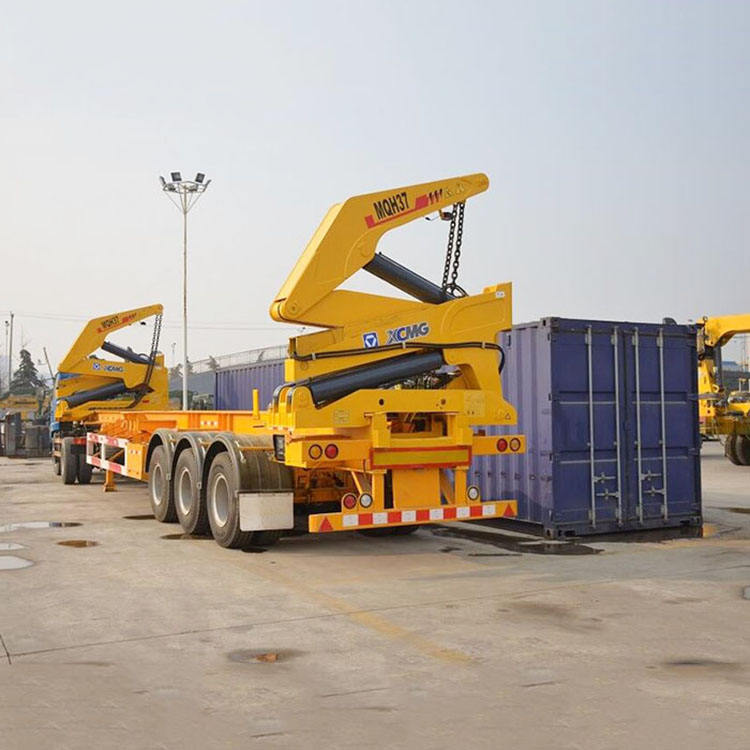

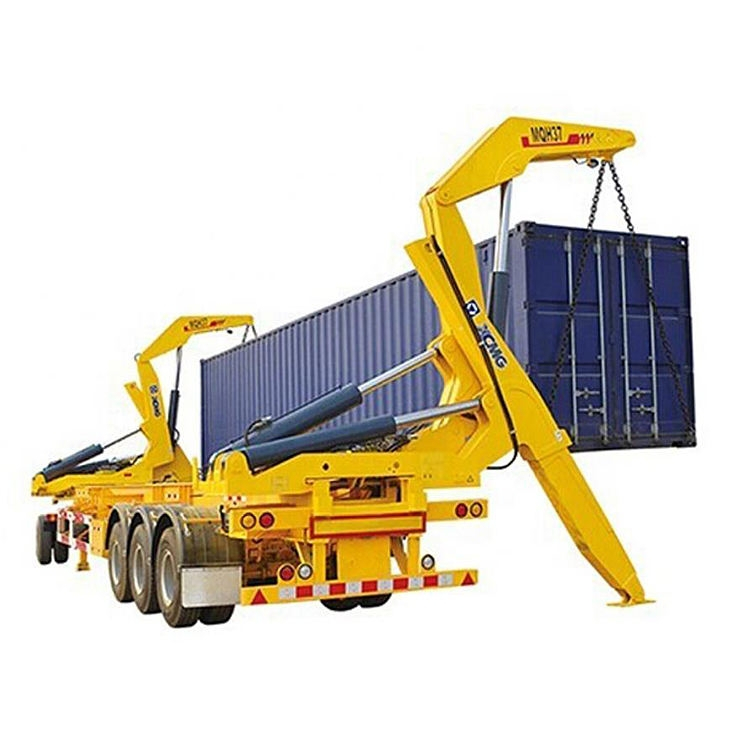

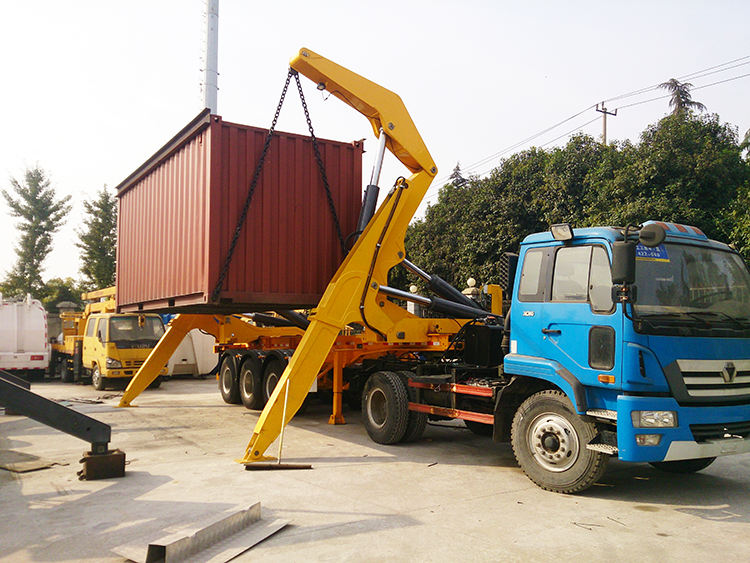

اللودر الجانبي للحاوية MQH37A هو حل عالي الكفاءة والمرونة لمناولة الحاويات ونقلها. تم تصميمه لرفع ونقل وتكديس الحاويات القياسية مقاس 20 و40 قدمًا، ويستخدم على نطاق واسع في الموانئ والمراكز اللوجستية وساحات السكك الحديدية ومحطات شحن الحاويات.
ميزة المنتج
كفاءة عالية: تحميل وتفريغ سريع للحاويات دون الاعتماد على معدات رفع إضافية، مما يؤدي إلى التحسن
الوقت المستغرق.
قدرة قوية على التكيف: قادرة على التعامل مع الحاويات في المساحات الضيقة أو المحصورة، ومناسبة للخدمات اللوجستية الحضرية أو الريفية.
الاستقرار والأمان: مجهزة بأنظمة هيدروليكية متقدمة وأرجل تثبيت لضمان التشغيل الآمن حتى مع الأحمال الثقيلة.
تركيب مرن: يمكن تركيبه على مختلف العلامات التجارية لهياكل الشاحنات لتلبية احتياجات العملاء المختلفة.
التشغيل عن بعد: يدعم جهاز التحكم عن بعد اللاسلكي للتعامل الآمن والمريح أثناء التحميل والتفريغ.
المعلمات التقنية
|
غرض
|
الوحدات
|
نموذج الرافعة
|
|
|
مواصفة
|
قدرة الرفع القصوى
|
كجم
|
37000
|
|
أقصى قدر من الاستقرار
|
مم
|
3200
|
|
|
نطاق العمل الأقصى
|
مم
|
4000
|
|
|
الارتفاع الكلي
|
مم
|
2490
|
|
|
أكثر من العرض
|
مم
|
2500
|
|
|
على طول
|
مم
|
1020
|
|
|
أقصى ضغط للنظام الهيدروليكي
|
الآلام والكروب الذهنية
|
28
|
|
|
الوزن الفارغ
|
كجم
|
7000
|
|
|
مواصفات نظام الطاقة
|
نموذج المحرك
|
V2403-M-DI-E3B-CSL-1
|
|
|
النزوح الكلي
|
ل
|
2.434
|
|
|
قوة حصان الفرامل
|
كيلوواط/دورة في الدقيقة
|
36.5/2600
|
|
|
أقصى عزم الدوران/السرعة
|
ن•م/دورة في الدقيقة
|
158.6 نيوتن•م/1600
|
|
|
الحد الأدنى لسرعة التباطؤ
|
دورة في الدقيقة
|
1050 ~ 1150
|
|
|
أقصى سرعة للتباطؤ
|
دورة في الدقيقة
|
2820
|
|
|
الوزن الجاف
|
كجم
|
185
|
|
|
جهد الطاقة
|
V
|
12
|
|
|
تنظيم الانبعاثات
|
الاتحاد الأوروبي المرحلة 3
|
||
|
المعلمات التقنية الرئيسية لشبه المقطورة
|
يكتب
|
/
|
إطار
|
|
البعد المخطط التفصيلي
|
مم
|
14100*2480*(≥1510)
|
|
|
الحد الأقصى للكتلة الإجمالية
|
كجم
|
52000
|
|
|
كتلة كبح
|
كجم
|
7200
|
|
|
كتلة الحمولة
|
كجم
|
44800
|
|
|
كمية العجلة
|
/
|
3
|
|
|
انتشار المحاور
|
مم
|
8000+1350+1350
|
|
|
الوزن الفارغ
|
كجم
|
7000
|
|
|
حمولة المحور
|
كجم
|
- / 24000
|
|
|
الحد الأقصى لكتلة Kingpin
|
كجم
|
16000
|
|
|
ABS
|
نعم
|
||
|
الجزء الأمامي/الخلفي
|
مم
|
-/2370
|
استخدامات المنتج

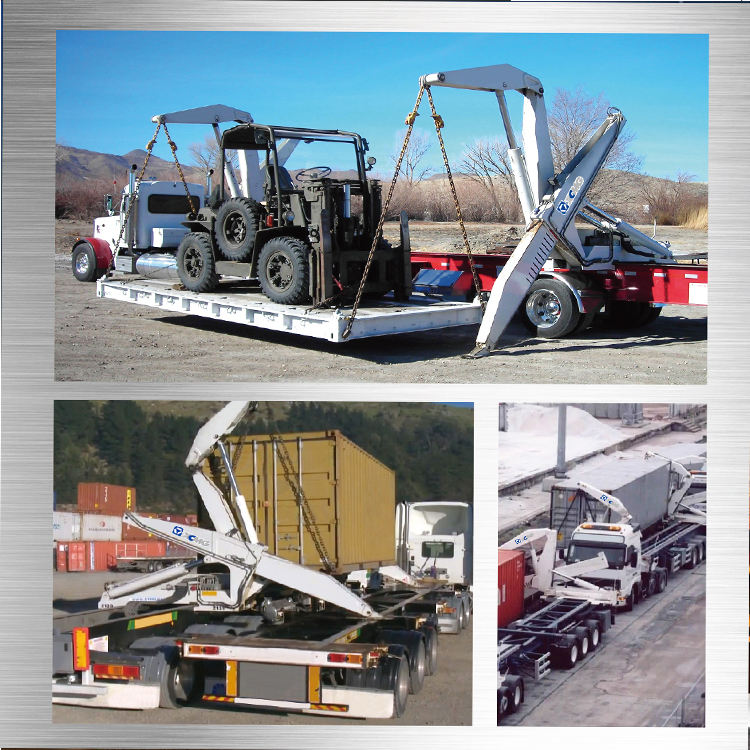

1. محطات الموانئ ومحطات النقل اللوجستي
في مراكز الحاويات مثل الموانئ ومحطات نقل البضائع، تتعامل هذه الماكينة بكفاءة مع عمليات التحميل والتفريغ والتكديس وعمليات النقل من شاحنة إلى شاحنة للحاويات القياسية مقاس 20 قدمًا أو 40 قدمًا. ويستوعب تصميم الرافعة المنزلقة بمرونة الحاويات ذات الأحجام المختلفة، بينما يعمل التحكم اللاسلكي عن بعد على تعزيز الكفاءة التشغيلية والسلامة في البيئات اللوجستية المعقدة.
2. محطات مناولة الحاويات بالسكك الحديدية
يمثل رفع الحاويات وفرزها في ساحات السكك الحديدية تطبيقًا رئيسيًا آخر. بفضل قدرتها القوية على الرفع البالغة 37 طنًا ونصف قطر العمل الممتاز، تتعامل الرافعة بسرعة مع الحاويات على عربات السكك الحديدية المسطحة، مما يضمن سلاسل لوجستية سلسة وفعالة.

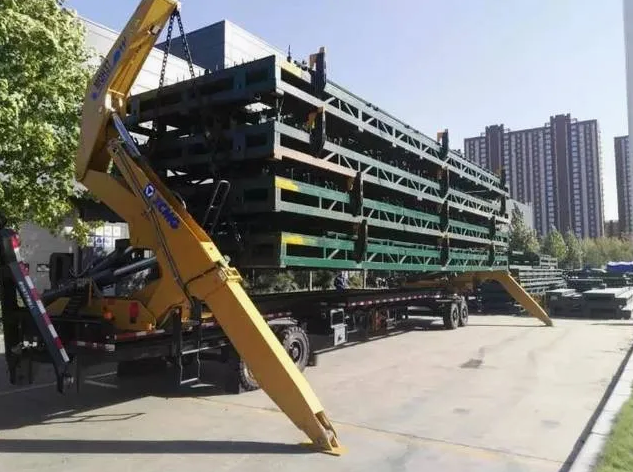

3. إدارة المستودعات والدعم اللوجستي
مثالية لتخصيص المواد في المستودعات الكبيرة والخدمات اللوجستية العسكرية ومناطق الإشراف الجمركي. تلبي خصائصها 'السريعة والمرنة والفعالة والمريحة' الطلب على رفع الحاويات في مواقع مختلفة في هذه الإعدادات مع تمكين عمليات التراص الفعالة.
4. الشروط الخاصة والدعم في حالات الطوارئ
يمكن أيضًا نشر هذه المعدات في سيناريوهات أخرى تتطلب دعم التحميل/التفريغ. يعمل نظام الحماية الذكي ضد الطرف، وآلية قفل الأمان، ووظيفة التوقف في حالات الطوارئ على تعزيز السلامة والموثوقية بشكل فعال في ظل ظروف التشغيل الخاصة.
دليل تشغيل المنتج
يتطلب تشغيل الرافعة الجانبية MQH37A الحصول على رخصة خاصة لمشغل المعدات. قبل التشغيل، تأكد من أن أقفال الحاوية سليمة ومؤمنة بالكامل. يجب أن تتم العملية على أرض مستوية وصلبة؛ يُحظر تمامًا التشغيل على الأسطح المنحدرة أو غير المستقرة. التقيد الصارم بمخطط الحمل. الحمولة الزائدة ممنوع منعا باتا. عند استخدام جهاز التحكم عن بعد اللاسلكي، حافظ على خط رؤية واضح وقم بتنفيذ الحركات بسلاسة. الحفاظ على مسافات آمنة من المعدات والأفراد المحيطين. إجراء عمليات تفتيش منتظمة للحبال السلكية والمكونات الهيكلية وأجهزة السلامة، والحفاظ على سجلات الصيانة التفصيلية. بعد الانتهاء من العمليات، ارفع جهاز الرفع إلى وضع آمن وافصل مصدر الطاقة.
التعليمات
1. كيف تبدأ تشغيل المعدات الميكانيكية بشكل صحيح؟
تأكد من أن جميع قراءات الأجهزة طبيعية. أدر المفتاح إلى وضع التشغيل وانتظر حتى يكتمل الفحص الذاتي للنظام. ثم قم بتشغيل المحرك واتركه في وضع الخمول لمدة 3-5 دقائق للإحماء.
2. ماذا تفعل إذا أصدر الجهاز ضوضاء غير طبيعية أثناء التشغيل؟
إيقاف العملية على الفور. تحديد مصدر الضوضاء. افحص المكونات المقابلة بحثًا عن الارتخاء أو التآكل أو التلف. اتصل بموظفي الصيانة إذا لزم الأمر.
3. كيف يتم تشغيل المعدات بأمان على المنحدرات؟
حافظ على استقرار مركز ثقل المعدات، وقم بتشغيل فرامل الانتظار، وتجنب المنعطفات الحادة، واستخدم أجهزة مضادة للانزلاق عند الضرورة.
4. كم مرة يجب استبدال الزيت الهيدروليكي؟
بشكل عام كل 2000 ساعة تشغيل أو سنويًا، ولكن يتم تقصير الفواصل الزمنية في ظل الظروف القاسية.
5. ما هي دورة استبدال المرشحات؟
فحص فلتر الهواء كل 500 ساعة واستبداله كل 1000 ساعة؛ استبدل فلتر الوقود كل 500 ساعة؛ استبدل فلتر الزيت الهيدروليكي لأول مرة بعد 250 ساعة، ثم كل 500 ساعة بعد ذلك.
6. ما الذي يجب فعله إذا كان من الصعب تشغيل المحرك؟
تحقق من شحن البطارية، وتشغيل المحرك، ونظام الوقود، ونظام السحب، واستكشاف الأخطاء وإصلاحها بشكل منهجي في كل نقطة خطأ محتملة.
