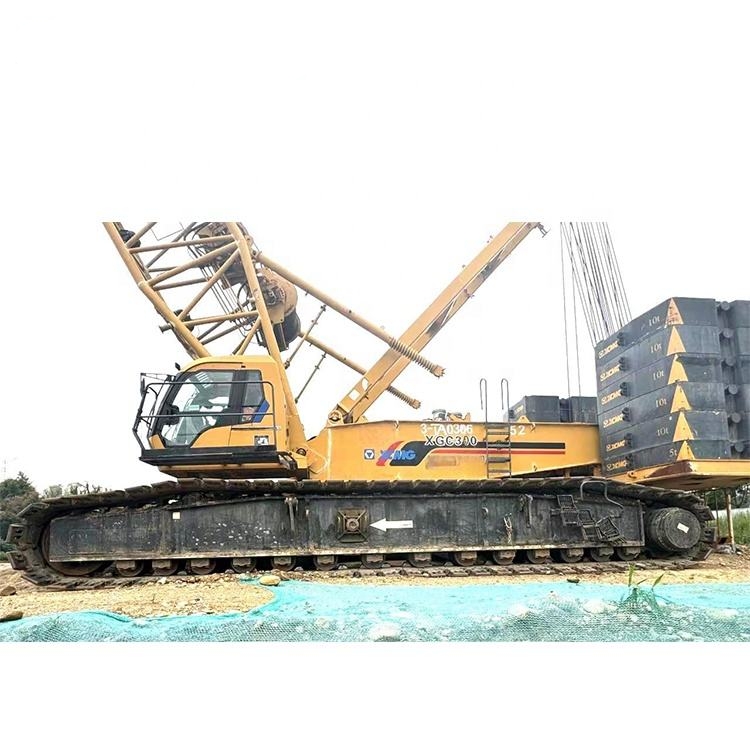

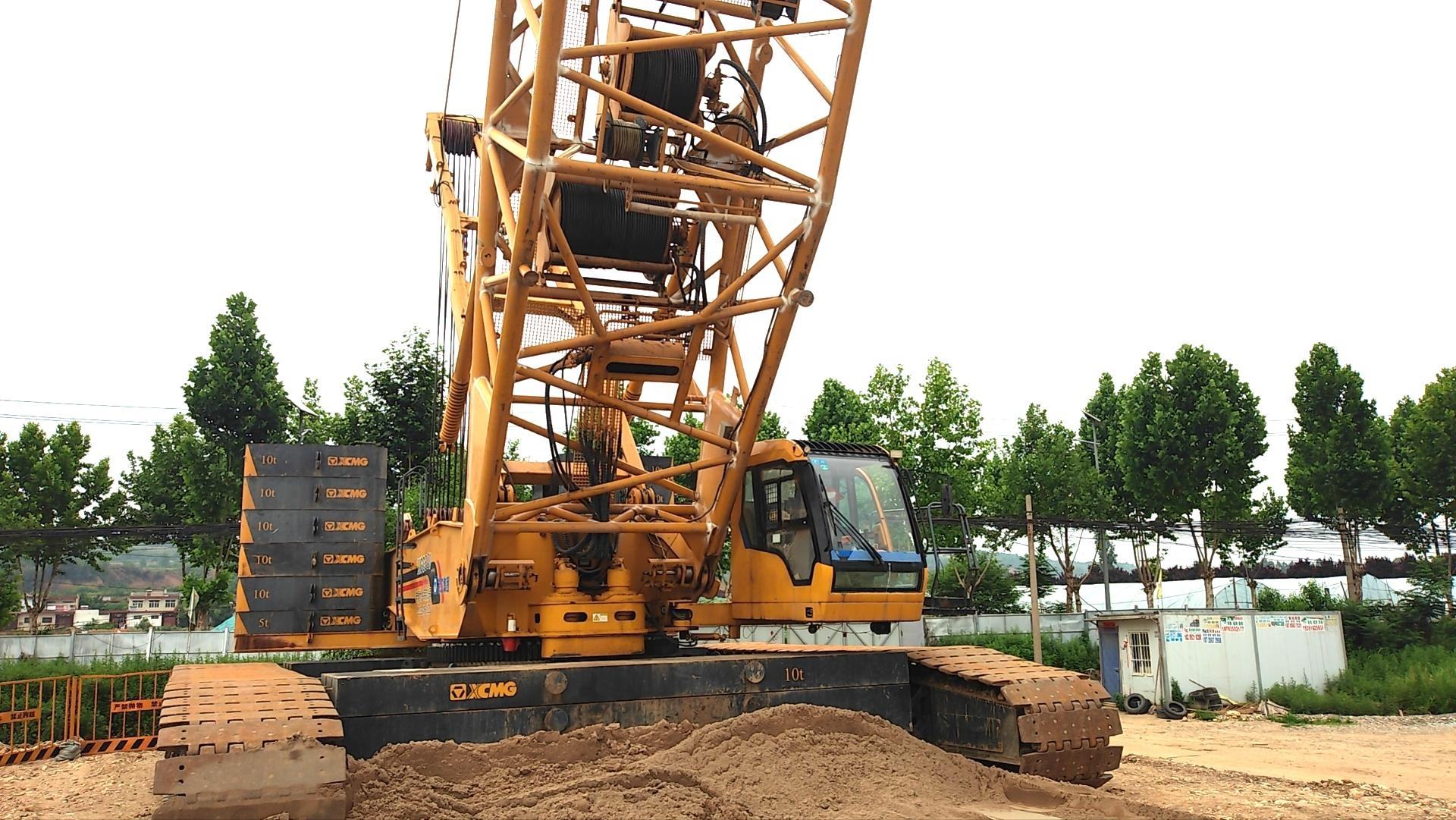

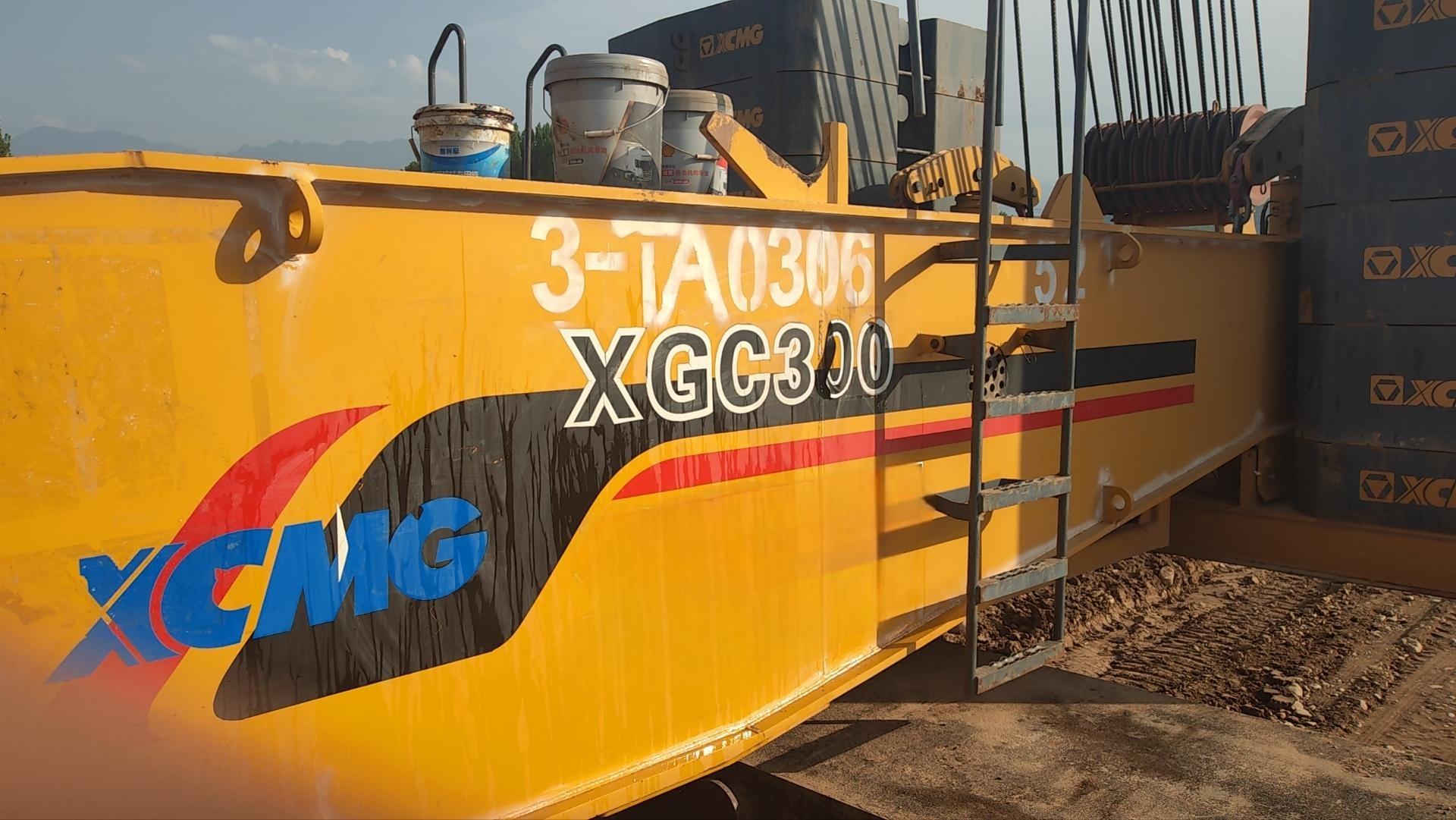

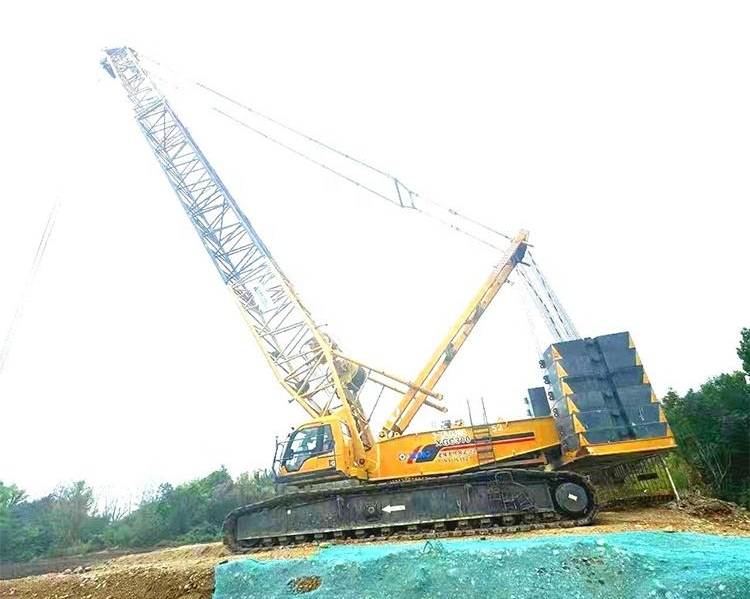

مقدمة المنتج
يشتمل XGC300 على تقنيات تصميم رائدة عالميًا مثل وظيفة ذراع الرافعة المتكاملة ورفع الأحمال المتدرجة والنقل الخالي من العوائق في جميع أنحاء العالم. كما أنها تدمج أيضًا أذرع رافعة محسنة خفيفة الوزن وعالية القوة وهياكل سفلية كبيرة ذات مركز ثقل منخفض، مما يجسد مفاهيم تصميم الرافعات المتقدمة من جميع أنحاء العالم. ونتيجة لذلك، فإن هذه المعدات توفر أداءً ممتازًا من حيث التكلفة، وقدرات رفع قوية، وتوفر للعملاء سلامة معززة، وموثوقية، وقابلية تطبيق، واقتصادًا.
ميزة المنتج
1. أداء رفع فائق القوة
* من خلال الجمع بين تقنية تصميم الهيكل الكبير المتكامل مع مركز ثقل منخفض مع تصميم محسّن لذراع الرافعة خفيف الوزن، مع ذراع الرافعة المتقدمة بطول 93 مترًا + ذراع برجي بطول 66 مترًا، تتمتع XGC260 بثبات أفضل وقدرة رفع أقوى ونطاق تشغيل أوسع وارتفاع رفع أعلى.
* الحد الأقصى. تبلغ قدرة الرفع لحالة عمل TBM 166.2 طنًا، ويمكن لواحدة XGC260 تحقيق الخراطة والتركيب لمعدات TBM في حدود قطر 8 أمتار.
2. أقل تكلفة في التشغيل والنقل
مع مجموعة قسم ذراع الرافعة المُحسّنة، فإن مجموعة هيكل ذراع الرافعة الواحدة ستحقق شرطين للعمل: ذراع TBM، وحالة عمل ذراع طاقة الرياح، مما يحسن بشكل كبير عالمية الرافعة وقابلية تبادل المكونات، ويقلل مكونات النقل.
3. مظهر فريد وتصميم سهل الاستخدام
* التصميم الإلكتروني للكابينة يجعل التشغيل أكثر ملاءمة وراحة مع مظهر عصري أكثر حداثة ومحاكاة لمحاكاة البرامج الداخلية لجسم الإنسان.
* تعكس الرافعة الجودة الشاملة الممتازة من خلال تفاعل الكابينة مع القرص الدوار الانسيابي وثقل الموازنة الدقيق وطلاء النوع 'X'.
المعلمات التقنية
|
غرض
|
وحدة
|
قيمة المعلمة
|
|
البند المعلمة
|
-
|
XGC300
|
|
الأعلى. قدرة الرفع المقدرة لذراع الرافعة
|
(ر)
|
300
|
|
الأعلى. قدرة الرفع المقدرة للذراع الثابت
|
(ر)
|
130
|
|
الأعلى. قدرة الرفع المقدرة للجيب luffing
|
(ر)
|
135
|
|
الأعلى. لحظة التحميل
|
(تم)
|
1837
|
|
الأعلى. قدرة الرفع المقدرة لذراع البرج
|
(ر)
|
135
|
|
الأعلى. قدرة الرفع المقدرة للقمة المفردة لذراع الرافعة
|
(ر)
|
28
|
|
الأعلى. قدرة الرفع المقدرة للذراع الخاص
|
(ر)
|
172.2 (حالة عمل ذراع TBM)
|
|
طول الطفرة
|
(م)
|
24~96
|
|
زاوية الازدهار
|
(°)
|
-3~85
|
|
طول الجيب ثابت
|
(م)
|
9 ~ 42
|
|
طول برج الجيب
|
(م)
|
24~66
|
|
الأعلى. أبعاد الوحدة المفردة في حالة النقل
(L×W×H)
|
(م)
|
13.5×3.0×3.3
|
|
زاوية إزاحة الجيب الثابتة
|
(°)
|
10,30
|
|
طول الجيب الخاص
|
(م)
|
9 ~ 12
|
|
الأعلى. سرعة خط واحد لآلية الرفع
|
(م/دقيقة)
|
110
|
|
الأعلى. سرعة خط واحد لآلية رفع ذراع الرافعة
|
(م/دقيقة)
|
2×42.5
|
|
الأعلى. سرعة خط واحد لآلية نفخ الجيب
|
(م/دقيقة)
|
117
|
|
الأعلى. سرعة الدوران
|
(ص / دقيقة)
|
1
|
|
الأعلى. سرعة السفر
|
(كم/ساعة)
|
1
|
|
قدرة الصف
|
(%)
|
30
|
|
يعني الضغط الأرضي
|
(ميجا باسكال)
|
0.13
|
|
الأعلى. سرعة الخط الواحد رفع ذراع البرج
لآلية
|
(م/دقيقة)
|
117
|
|
نموذج
|
-
|
WP12G460E300
|
|
قوة المحرك
|
(كيلوواط)
|
338
|
|
الانبعاثات
|
-
|
الوطنية الثالثة
|
|
كتلة الرافعة الإجمالية
|
(ر)
|
276 (الخطاف الرئيسي، ذراع الرافعة 24 مترًا)
|
|
الأعلى. كتلة وحدة واحدة في حالة النقل
|
(ر)
|
45 (يمكن تفكيكها إلى 37 طن)
|
استخدامات المنتج
1. رفع آلة درع مترو الانفاق
يلبي XGC300 بشكل كامل متطلبات رفع آلة درع مترو الأنفاق. قدرة الرفع القوية والأداء المستقر يتعامل بشكل فعال مع مهام الرفع والقلب والتركيب لآلات الدرع الكبيرة في بناء أنفاق مترو الأنفاق، مما يعزز كفاءة البناء والسلامة.
2. تجميع توربينات الرياح
هذه الرافعة مثالية لتجميع مولدات توربينات الرياح. يتيح تصميم ذراع الرافعة المُحسّن وتكوينات العمل المرنة التعامل الدقيق مع المكونات الكبيرة مثل الأبراج والكنات والشفرات، مما يلبي معايير الصناعة الصارمة لدقة الرفع والارتفاع.
3. تركيب برج البتروكيماويات والخزانات
في مشاريع البتروكيماويات، يتولى XGC300 رفع وتحديد مواقع الأبراج الكبيرة والخزانات والمفاعلات. ويضمن استقرارها المتميز وقدراتها المرحلية على رفع الأحمال عمليات آمنة داخل البيئات الصعبة في مناطق مصانع البتروكيماويات.

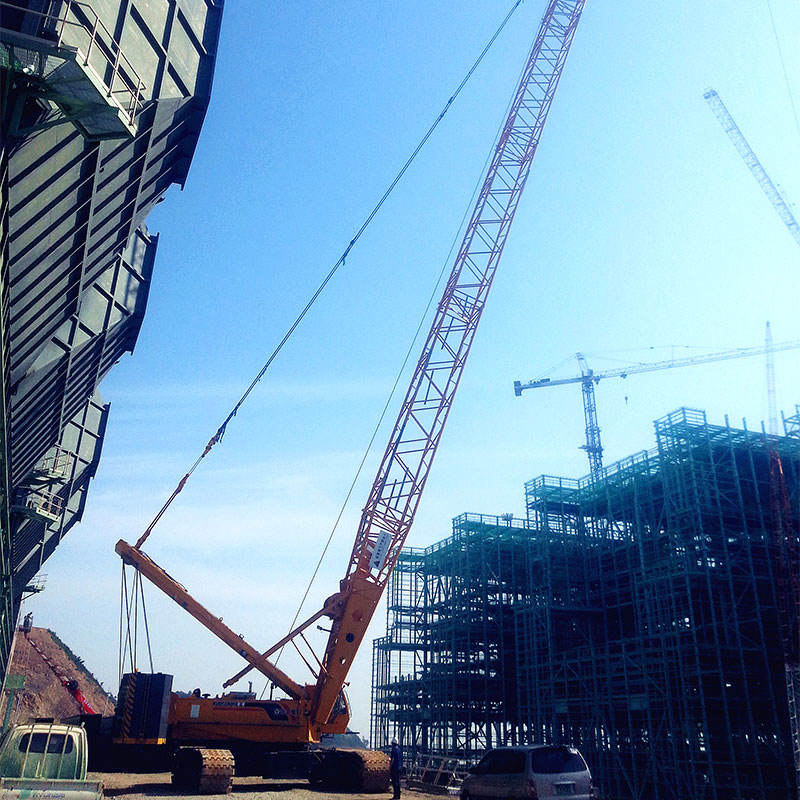

4. بناء البلديات ومشاريع البنية التحتية واسعة النطاق
يتم نشر XGC300 على نطاق واسع في البناء البلدي، بما في ذلك بناء الأماكن واسعة النطاق ورفع مكونات الجسور مسبقة الصب. إن قدرتها الممتازة على التكيف في الموقع وقدرات الرفع القوية تمكنها من التعامل مع مهام الرفع المتنوعة للخدمة الشاقة في البيئات الحضرية المعقدة.
5. عمليات التعدين والمحاجر
تتعامل هذه الرافعة مع الخام الثقيل والمعدات الكبيرة والأحمال السائبة الأخرى في أماكن التعدين والمحاجر. ومع ذلك، هناك حاجة إلى اهتمام خاص بالسلامة والاستقرار في مثل هذه البيئات. يجب على المشغلين الالتزام الصارم بالإجراءات وتعزيز صيانة المعدات.
دليل تشغيل المنتج
قبل التشغيل، قم بفحص جميع ظروف المعدات بدقة للتأكد من أن الحبال السلكية والمسارات وأجهزة السلامة في حالة عمل جيدة. التقيد الصارم بمخطط الحمل. الحمولة الزائدة ممنوع منعا باتا. حافظ على حركات سلسة ودقيقة أثناء التشغيل، وكن متيقظًا للبيئة المحيطة، ولا تمر أبدًا بأحمال على الموظفين.
التعليمات
1. ما الذي يمكن أن يسبب حركة بطيئة أو ضعيفة للآلة؟
تشمل الأسباب المحتملة ما يلي: عدم كفاية السائل الهيدروليكي أو تدهوره، أو انسداد عناصر الفلتر، أو انخفاض كفاءة المضخة الهيدروليكية، أو عدم كفاية طاقة خرج المحرك.
2. ما هي المشكلات التي قد تسبب انحراف الماكينة؟
تشمل الأسباب المحتملة ما يلي: ضغط غير متساوٍ في الإطارات على العجلات اليسرى واليمنى، أو سحب الفرامل، أو خلل في محركات السير أو مجموعات الصمامات، أو توتر المسار غير المتسق.
3. ما أهمية وضع ملصقات تحذير السلامة على الآلات؟
تنبه ملصقات تحذير السلامة المشغلين والموظفين القريبين إلى مخاطر محتملة كبيرة. ويجب الالتزام الصارم بالتحذيرات الموجودة على هذه الملصقات؛ ويجب ألا تتعرض للتلف أو الإزالة.
4. لماذا لا ينبغي إدخال أي جزء من الجسم في المكونات المتحركة؟
تمارس المكونات المتحركة قوة هائلة. يمكن أن يسبب الاتصال إصابات شديدة بالسحق أو القص أو التشابك. يجب إجراء الصيانة فقط بعد توقف الماكينة تمامًا وتنفيذ عزل الطاقة.
5. كيف ينبغي صيانة المولدات؟
تحقق من شد الحزام، ونظف المقوم، وافحص تآكل فرشاة الكربون، وقم بقياس جهد الخرج بشكل دوري.
6. كيفية تشخيص أعطال المحرك المبتدئ؟
تحقق من مصدر الطاقة، واختبر المفتاح الكهرومغناطيسي، وافحص شبكة التروس، وقياس تيار البدء.
