مقدمة المنتج

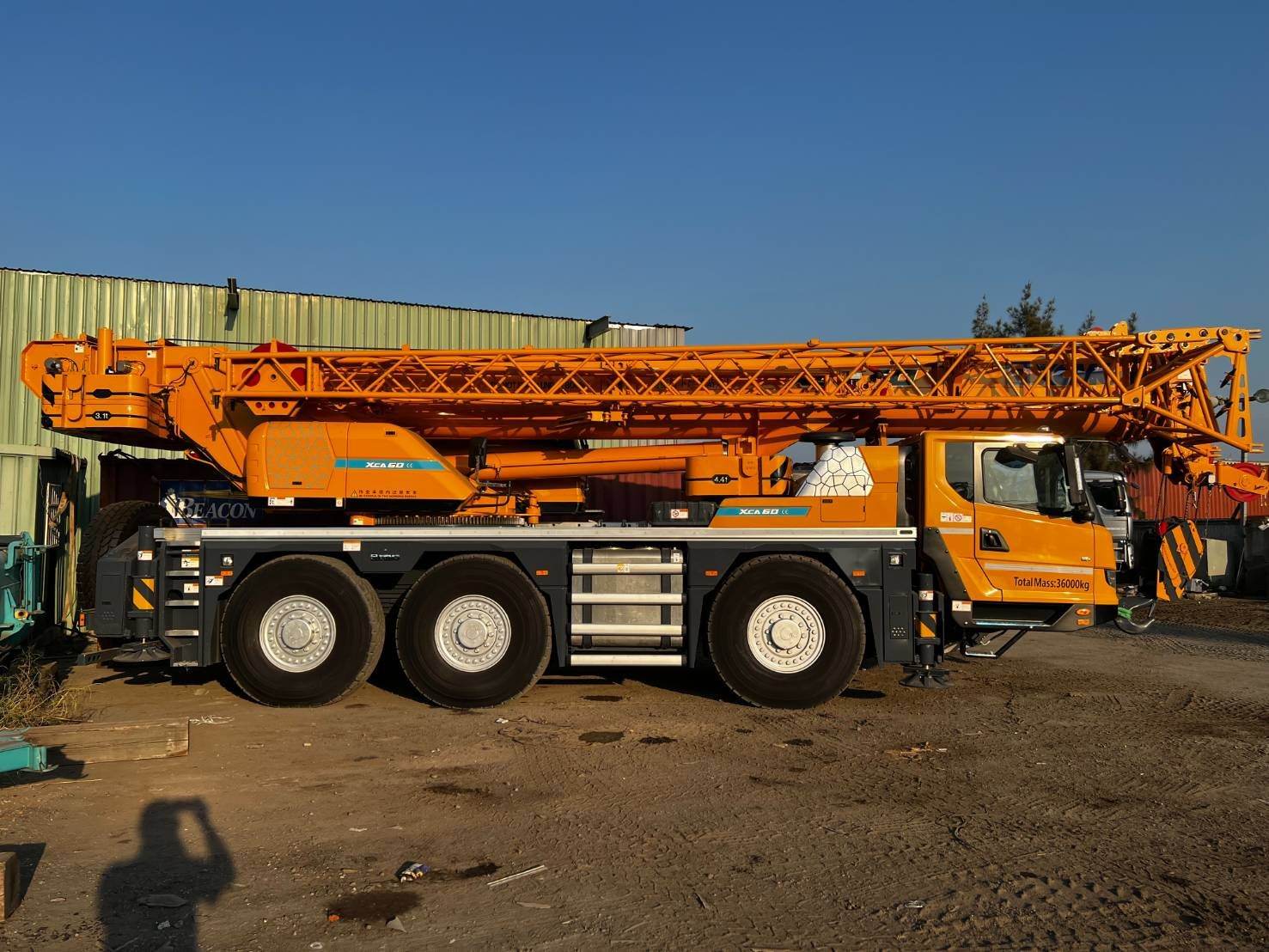

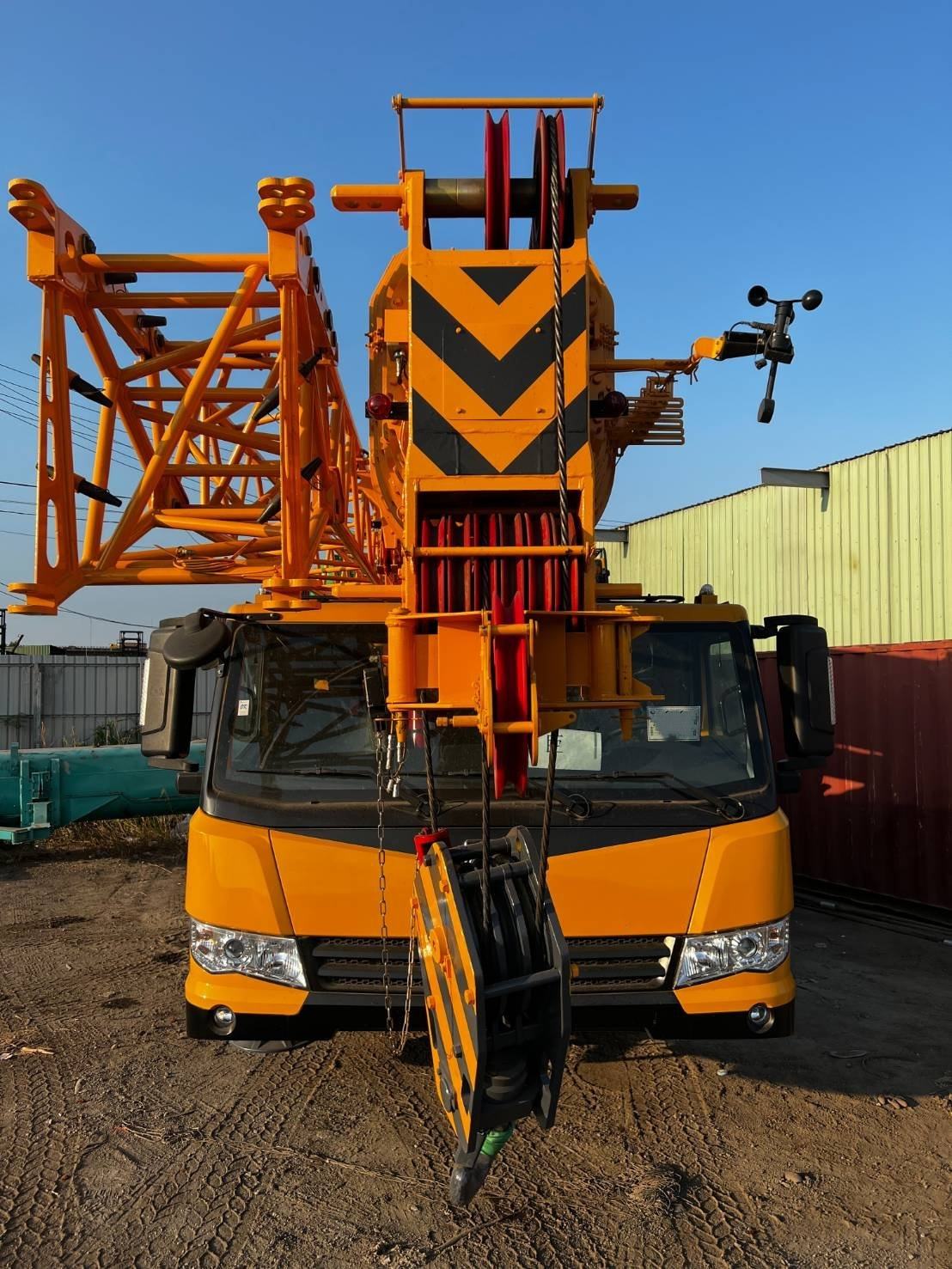

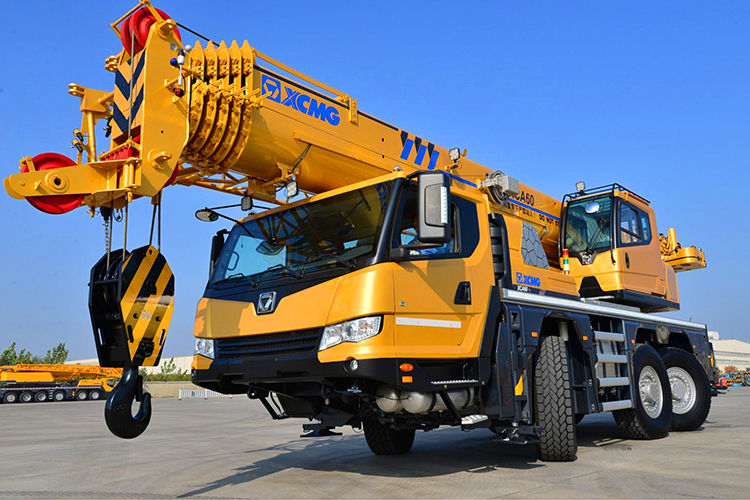

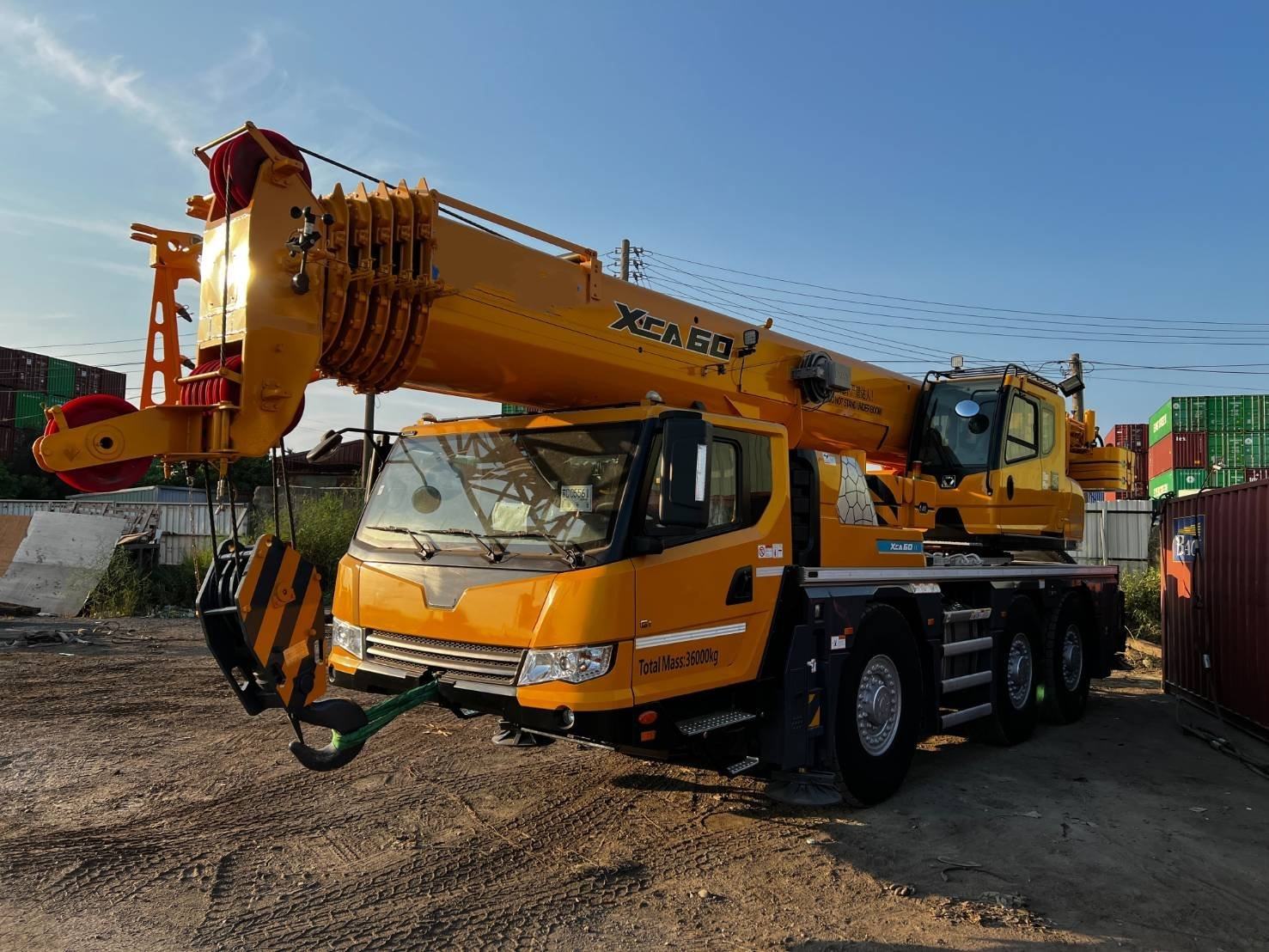

يعطي الطراز XCA60 الأولوية للتشغيل الذكي والاستدامة البيئية. فهو يدمج بشكل مبتكر تقنية التحكم الطرفية المتنقلة التي تدعم الإنترنت، مما يسمح للمستخدمين بتشغيل أكثر من 20 وظيفة معقدة بذكاء عبر الهاتف الذكي أو الكمبيوتر اللوحي. يتيح ذلك ميزات متقدمة مثل تمديد/سحب ذراع الرافعة بلمسة واحدة وتكرار حالة العمل، مما يعزز الكفاءة التشغيلية بشكل كبير. ويحقق الطراز الهجين اللاحق، XCA60_EV، قدرة تشغيل كهربائية بنسبة 100% جنبًا إلى جنب مع محرك هجين يعمل بالوقود والكهرباء، مما يحافظ على الطاقة بشكل فعال، ويقلل الانبعاثات، ويوفر هدوءًا استثنائيًا.
ميزة المنتج
1. محرك قوي
مجهزة بمحرك عالي الأداء وموفر للوقود يلبي معايير الانبعاثات (مثل Euro III/IV أو ما يعادله).
يوفر طاقة موثوقة لكل من عمليات القيادة والرافعة.
2. رفع القدرات
أقصى قدرة رفع تصل إلى 25 طنًا، مما يجعلها مناسبة لمجموعة واسعة من مهام الرفع.
يتميز بذراع تطويل على شكل حرف U مكون من 5 أقسام بطول أقصى يبلغ 39.5 مترًا (أو أطول مع امتداد الذراع).
3. بوم وجيب

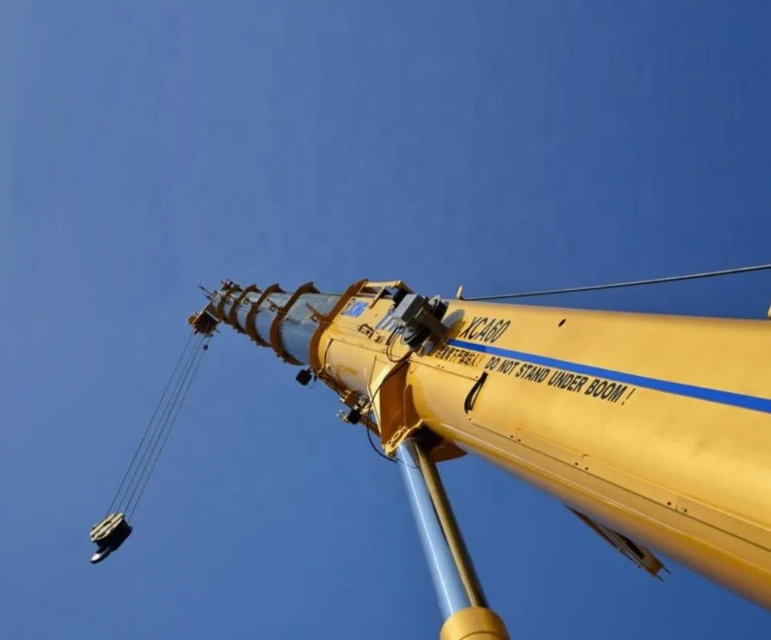

ذراع الرافعة على شكل حرف U مكونة من 5 أقسام: توفر قوة ومرونة ممتازتين لسيناريوهات الرفع المختلفة.
ذراع تلسكوبي: يمتد بسرعة وسلاسة من أجل التشغيل الفعال.
ذراع اختياري ثابت أو هيدروليكي: يوسع نطاق الرافعة للقيام بالمهام المتخصصة.
4. النظام الهيدروليكي المتقدم
يضمن النظام الهيدروليكي عالي الأداء التحكم السلس والدقيق أثناء عمليات الرفع.
مزود بتقنية استشعار الحمل لتحسين الكفاءة الهيدروليكية وتقليل استهلاك الوقود.
5. التنقل
يتم تركيبها على هيكل شاحنة قوي، مما يوفر إمكانية تنقل ممتازة بين مواقع العمل.
مصممة لسهولة النقل على الطرق العامة، مع الالتزام بأنظمة الطريق.
المعلمات التقنية
|
فئة
|
غرض
|
وحدة
|
المعلمة
|
|
أبعاد المخطط التفصيلي
|
الطول الكلي
|
مم
|
11880
|
|
العرض الكلي
|
مم
|
2550
|
|
الارتفاع الكلي
|
مم
|
3755
|
|
قاعدة العجلات
|
المحورين الأول والثاني
|
مم
|
2950
|
|
المحورين الثاني والثالث
|
مم
|
1650
|
|
مسار
|
مم
|
2150
|
|
وزن
|
الوزن الميت في تكوين السفر
|
كجم
|
36000
|
|
حمولة المحور
|
المحور الأول
|
كجم
|
12000
|
|
المحور الثاني
|
كجم
|
12000
|
|
المحور الثالث
|
كجم
|
12000
|
|
يسافر
|
سرعة السفر
|
الأعلى. سرعة السفر
|
كم/ساعة
|
85
|
|
دقيقة. سرعة سفر مستقرة
|
كم/ساعة
|
3
|
|
دقيقة. قطر الدوران
|
م
|
14.2/(ثلاثة محاور التوجيه)
|
|
دقيقة. الخلوص الأرضي
|
مم
|
330
|
|
زاوية الاقتراب
|
°
|
19
|
|
زاوية المغادرة
|
°
|
21
|
|
مسافة الكبح (عند 30 كم/ساعة)
|
م
|
≥10
|
|
الأعلى. القدرة على الصف
|
%
|
65
|
|
استهلاك الزيت لكل 100 كيلومتر
|
ل
|
55
|
استخدامات المنتج
1. البناء الحضري وعمليات الفضاء الضيق
مثالية للبناء في المناطق الحضرية ذات الكثافة السكانية العالية، والمصانع، وغيرها من المواقع ذات الطرق الضيقة. يوفر تصميمها المدمج ونظام التعليق المستقل المبتكر للخدمة الشاقة ذو الذراع الواحد استقرارًا استثنائيًا في التوجيه وقدرة على الطرق الوعرة، مما يتيح التنقل السريع عبر الشوارع الضيقة والتضاريس الصعبة.
2. مشاريع البنية التحتية والهندسية الكبرى
يتم نشرها على نطاق واسع لعمليات الرفع في مواقع البناء والموانئ والجسور وحقول النفط والمناجم. يعالج ذراع الرافعة الرئيسي المكون من ستة أقسام بطول 48 مترًا وأدائه الرائد بشكل فعال متطلبات البناء المتنوعة، مثل المشاركة في تطوير البنية التحتية الحضرية في الخارج.
3. الاستجابة لحالات الطوارئ ودعم الإنقاذ
أثناء عمليات الإغاثة في حالات الكوارث الطبيعية، تقوم بإزالة الأشجار واللوحات الإعلانية المتساقطة بكفاءة، وتساعد في تحميل/تفريغ معدات الإنقاذ، وإجراء دعم الصيانة. تضمن قدرتها العالية على الحركة، وأوضاع الدوران المرنة، والقدرة الاستثنائية على التدرج، القدرة على المناورة السريعة في التضاريس الصعبة.
4. المشاريع الخاصة في الخارج والبيئات القاسية
تم تصميمه خصيصًا للأسواق العالمية، فهو يلبي المعايير الصارمة للمناطق المتميزة مثل أوروبا بينما يتكيف مع ظروف التشغيل المعقدة في إفريقيا وأمريكا الجنوبية وآسيا. على سبيل المثال، في أكبر مشروع لمحطة الطاقة الكهرومائية في شرق أفريقيا، أكملت بكفاءة عمليات رفع قوالب تقوية الفولاذ على الرغم من اختلافات سطح العمل الرأسي التي تبلغ حوالي 100 متر، والمنحدرات شديدة الانحدار، والممرات الضيقة، ومواسم الأمطار الطويلة.
5. التدريبات العسكرية ودعم المعدات الخاصة
وخلال تدريبات الطوارئ العسكرية والمدنية المشتركة، يتم التعبئة بسرعة مع القوافل لإزالة حواجز الطرق، والمساعدة في تركيب وإصلاح المعدات الأخرى، وتحميل/تفريغ المعدات العسكرية المتخصصة - وتحظى موثوقيتها بالتأييد الكامل.
دليل تشغيل المنتج
تتطلب العمليات الآمنة والفعالة إجراءات موحدة. يجب أن يكون المشغلون معتمدين قبل بدء العمل، وإجراء فحص شامل للمعدات قبل التشغيل، والالتزام الصارم بمخططات التحميل الرسمية في جميع الأوقات. التحميل الزائد ممنوع منعا باتا. عند العمل في بيئات قاسية، يجب إيلاء اهتمام خاص لصيانة المعدات.
التعليمات
1. كيف يمكن ضمان السلامة عند العمل بالقرب من خطوط الجهد العالي؟
الحفاظ على مسافة آمنة، ووضع العلامات التحذيرية، وتعيين مشرف مخصص عند الضرورة، واستخدام معدات الحماية العازلة.
2. ما هي الاحتياطات التي ينبغي اتخاذها أثناء عمليات الطقس الممطر؟
منع الانزلاق عن طريق تجنب الأرض الناعمة، وفحص الأنظمة الكهربائية للتأكد من عدم تسرب المياه، وتعليق العمليات إذا لزم الأمر.
3. كيف يمكن إطالة العمر الافتراضي للمعدات؟
اتبع بدقة أدلة الصيانة، وتعمل وفقًا للمواصفات، وتجنب التحميل الزائد، وقم بمعالجة الأعطال البسيطة على الفور.
4. ما هي المهام المطلوبة للصيانة الروتينية؟
يشمل فحص زيت المحرك، والسوائل الهيدروليكية، ومستويات سائل التبريد؛ تنظيف مرشحات الهواء. فحص الإطارات أو حالة المسار؛ وتشديد جميع مكونات الربط.
5. كم مرة يجب استبدال السائل الهيدروليكي؟
عادةً كل 2000 ساعة تشغيل أو سنويًا، ولكن يتم تقصير الفواصل الزمنية في ظل الظروف القاسية.
6. كيف ينبغي تخزين المعدات بشكل صحيح؟
قم بتنظيف المعدات، وملء خزانات الوقود، وتصريف المياه من الخزانات، وتطبيق الحماية من الصدأ على الأجزاء المعدنية المكشوفة، وتشغيل المحرك شهريًا.
