مقدمة المنتج

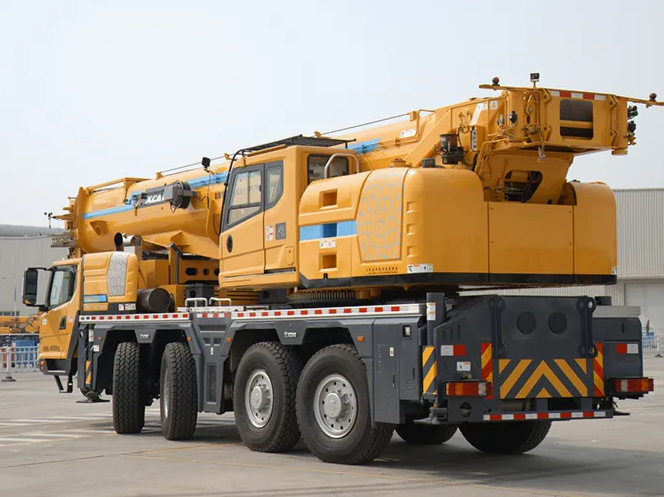

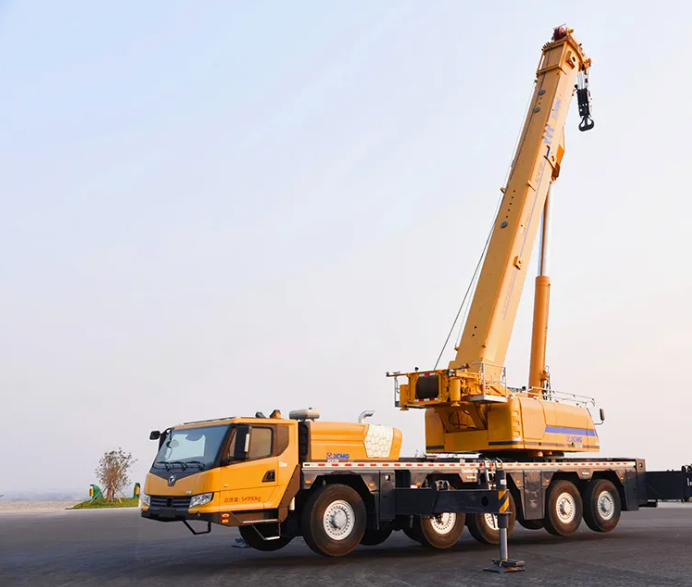

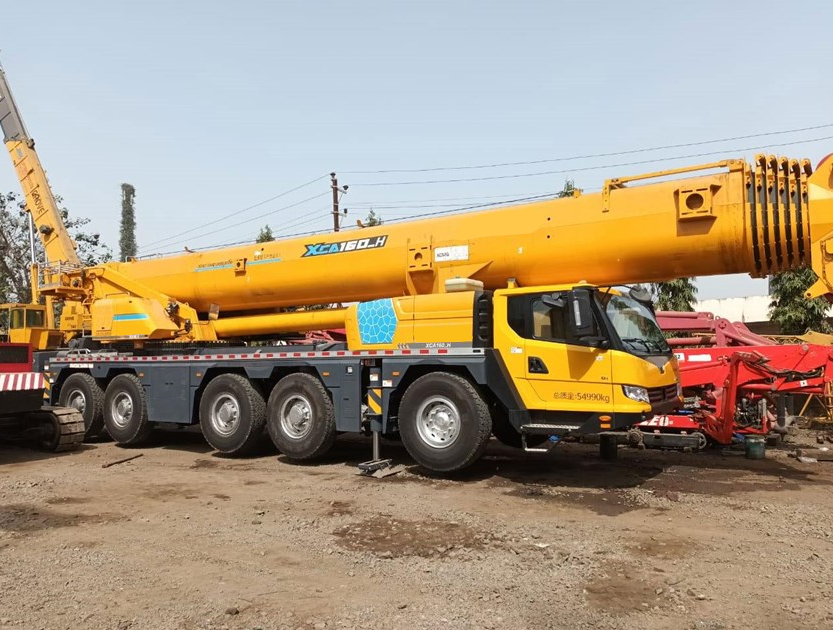

يعطي الطراز XCA160H الأولوية للتشغيل الفعال والموثوقية المستقرة. ويتميز بنظام تصغير جديد ذو أسطوانة واحدة، مع ذراع رئيسي يصل طوله الكامل إلى 88 مترًا. عند دمجه مع الذراع، يصل الحد الأقصى للوصول إلى 116.6 مترًا. الحد الأقصى لقدرة الرفع المقدرة هو 160 طنًا، والحد الأقصى لعزم الرفع المقنن هو 5239 كيلو نيوتن متر. بالنسبة للنقل لمسافات قصيرة، يمكنه حمل أثقال موازنة جزئية وجميع منصات الركائز، مما يلبي متطلبات موقع العمل المتنوعة مع تقليل الحاجة إلى مقطورات النقل وتعزيز كفاءة النقل.
ميزة المنتج
تأخذ قدرة الرفع زمام المبادرة في الصناعة بفضل القوة القوية، الرافعة ذات 4 محاور القصوى التي تبلغ 160 طنًا لجميع التضاريس مع مستوى ذكي عالٍ.
نظام هيدروليكي مغلق لنظام الرفع والدوران، مزود بمضخة كبيرة الإزاحة، وسرعة الرفع مع الحمل الثقيل عالية. آلية ناضجة مزدوجة المتغير مع تكتيك تحكم دقيق، ومطابقة ثابتة تمامًا.
يوصي تلقائيًا بظروف العمل الأكثر ملاءمة. البحث وتحديد حالة العمل بكل بساطة.
مع إطلاق تقنية الدفع متعدد الأوضاع لأول مرة في الصناعة، يتم تحقيق التحكم الذكي في الوقت الفعلي لظروف العمل المختلفة بحيث تتمتع الرافعة بحالة سفر محسنة ويتم تحسين سلامة وموثوقية الرافعة.
تقنية مراقبة حمل المحور: تتم مطابقة الترس المناسب (أعلى ترس مشغول) ووضع قيادة المحور تلقائيًا من خلال تقنية مراقبة حمل المحور، والتي توفر الحماية لسلامة الرافعة أثناء السفر.
المعلمات التقنية
|
طول كامل
|
16225
|
مم
|
|
العرض الكامل للآلة بأكملها
|
3000
|
مم
|
|
الجهاز كله مرتفع
|
3995
|
مم
|
|
قاعدة العجلات
|
2650+1650+2900+1650
|
مم
|
|
فقي
|
2590
|
مم
|
|
الجودة العامة لحالة التشغيل
|
55000
|
كجم
|
|
قوة المحرك المقدرة
|
390/1900
|
كيلووات / (ص / دقيقة)
|
|
عزم دوران المحرك المقدر
|
2500/1000-1400
|
نانومتر / (ص / دقيقة)
|
|
أقصى سرعة السفر
|
≥80
|
كم/ساعة
|
|
الحد الأدنى من سرعة التشغيل المستقرة
|
≥5
|
كم/ساعة
|
|
الحد الأدنى لقطر الدوران
|
.518.5
|
م
|
|
الحد الأقصى للتسلق
|
≥60
|
%
|
|
الحد الأدنى من الخلوص الأرضي
|
307
|
مم
|
|
زاوية الاقتراب
|
19
|
°
|
|
زاوية المغادرة
|
16
|
°
|
|
الحد الأقصى للوزن الإجمالي المقدر
|
160
|
ر
|
|
أقصى عزم دوران للرفع للذراع الأساسي
|
5145
|
كيلو نيوتن · م
|
|
تحول نصف القطر
|
5110
|
مم
|
استخدامات المنتج
1. تركيب وصيانة توربينات الرياح
يتميز هذا الطراز بقدرة ممتازة على الطرق الوعرة وأداء نقل الأحمال الثقيلة، والتكيف مع التضاريس المعقدة في مزارع الرياح. يتم استخدامه بشكل شائع لتركيب وصيانة واستبدال مكونات توربينات الرياح. يلبي نظام ذراع الرافعة القوي متطلبات الرفع على ارتفاعات عالية.
2. بناء البتروكيماويات والطاقة
في مشاريع البتروكيماويات، وبناء محطات الطاقة، وتركيبات المحطات الفرعية، يتولى XCA160H تركيب المعدات الثقيلة وتحديد مواقعها مثل الخزانات الكبيرة والمفاعلات ووحدات الغلايات. يضمن نظامها الهيدروليكي المستقر والحركة الدقيقة الدقيقة عمليات الرفع الآمنة.
3. مشاريع البناء الحضري
بفضل أوضاع التوجيه المرنة والهيكل المدمج نسبيًا، تعمل هذه الرافعة بفعالية في الأماكن الحضرية الضيقة. وتشارك في رفع الهياكل الفولاذية للمباني الشاهقة، ونقل المعدات الكبيرة، والمشاريع الهندسية البلدية.
4. الإنقاذ في حالات الطوارئ والرفع المتخصص
يمكن أيضًا نشر XCA160H لإزالة العوائق ونقل المعدات أثناء عمليات الإغاثة في حالات الكوارث، أو لمهام الرفع المتخصصة في قطاعات مثل الفضاء الجوي. تثبت قوتها وموثوقيتها القوية أنها حاسمة في حالات الطوارئ.
دليل تشغيل المنتج
فحص ما قبل التشغيل: قم بإجراء فحص شامل للمعدات قبل التشغيل، بما في ذلك الهيكل الخارجي، والنظام الهيدروليكي، ونظام الطاقة (الوقود، وزيت المحرك، وسائل التبريد)، ونظام السير (ضغط الإطارات، وتآكل المداس)، وأجهزة السلامة (الأضواء، والبوق، والفرامل، وما إلى ذلك). تأكد من أن السيارة متوقفة مع تعشيق فرامل الانتظار بالكامل.
بدء التشغيل والسير: قبل البدء، تأكد من عدم وجود عوائق وأن ناقل الحركة في الوضع المحايد. أدر المفتاح إلى الوضع 'ON' لبدء الفحص الذاتي للنظام. بمجرد إطفاء جميع أضواء التحذير في لوحة القيادة، قم بتشغيل المحرك واتركه في وضع الخمول لمدة تتراوح بين 3 و5 دقائق للإحماء. حدد وضع القيادة المناسب بناءً على ظروف الطريق أثناء السفر، مع الحفاظ على التحكم في السرعة.
التحضير لعمليات الرفع: قم دائمًا بنشر أذرع الامتداد قبل التشغيل للتأكد من استواء السيارة. قم بضبط معلمات التشغيل عبر وحدة التحكم في الكابينة، بما في ذلك تكوين ذراع الرافعة واختيار ثقل الموازنة. فحص معدات الرفع (الخطافات، الحبال السلكية، وما إلى ذلك) للتأكد من سلامتها والتحقق من أن معلمات الرفع (وزن الحمولة، ونصف القطر، والارتفاع) تظل ضمن الحدود الآمنة.
التعليمات
1. هل تنكسر مسامير لوحة المسار عند الرأس؟
يؤدي التحميل المسبق غير الكافي إلى فشل الكلال تحت الأحمال المتناوبة.
2. ارتفاع درجة الحرارة بشكل غير طبيعي في خط إرجاع مبيت المضخة الهيدروليكية؟
يؤدي التآكل الشديد للمضخة الداخلية إلى زيادة التسرب الداخلي، مما يتسبب في تسرب الزيت عالي الضغط إلى الهيكل وتوليد الحرارة من خلال الاختناق.
3. وقت الاحتفاظ بضغط المجمع قصير جدًا؟
تمزق المثانة المجمعة أو الحجاب الحاجز، أو تسرب صمام الشحن. إعادة الشحن بالنيتروجين أو استبداله.
4. هل ينكسر زنبرك إرجاع البكرة في صمام التحكم الاتجاهي بشكل متكرر؟
تلتصق البكرة بسبب الزيت الملوث. يؤدي التشغيل القسري من قبل المشغل إلى التحميل الزائد على الزنبرك والقص.
5. تكون جميع الحركات بطيئة للغاية عند التباطؤ، ولكن تكون طبيعية عند زيادة دواسة الوقود؟
السلوك الطبيعي. في وضع الخمول، ينتج المحرك طاقة منخفضة وتوفر المضخة الهيدروليكية تدفقًا أقل لتقليل استهلاك الوقود والضوضاء.
6. تظهر المحركات تجاوزًا طفيفًا بعد تحرير ذراع التحكم؟
سببها الجمود السائل أثناء تراجع التخزين المؤقت. بالنسبة للمعدات التي يتم التحكم فيها بدقة، يمكن التخفيف من ذلك عن طريق ضبط تخميد سحب البكرة.
