وصف المنتج

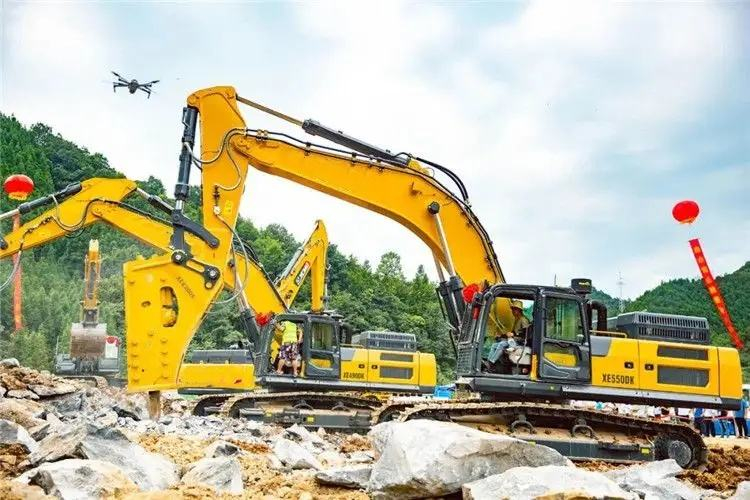

XE550DK عبارة عن حفار زاحف هيدروليكي للخدمة الشاقة للغاية مصمم لسيناريوهات التشغيل عالية الكثافة، بما في ذلك المناجم الكبيرة المفتوحة والمحاجر العملاقة ومشاريع البنية التحتية فائقة الحجم. إنه يدمج إنتاج الطاقة العالية والتحكم الهيدروليكي الذكي والتصميم الهيكلي القوي، مما يوازن بين كفاءة الإنتاج المتميزة وكفاءة استهلاك الوقود والموثوقية التشغيلية على المدى الطويل. إنه مُجهز بمحرك ديزل توربيني عالي القدرة بقدرة 360 كيلووات وجرافة صخرية كبيرة السعة للخدمة الشاقة تبلغ 3.0-3.5 متر مكعب، وهو يوفر قوة حفر قوية وقدرة تحميل فعالة، مما يدعم العمل الشاق المستمر طويل الأمد. تعمل أنظمة التحكم الذكية المحسنة والأجزاء الهيكلية المعززة على تمكين التشغيل المستقر في الظروف المعقدة القاسية مثل الهضاب ودرجات الحرارة المرتفعة والغبار الكثيف والتضاريس الوعرة. تضمن الكابينة المريحة والتصميم السهل الصيانة راحة المشغل أثناء نوبات العمل الطويلة وانخفاض تكاليف الصيانة اليومية، مما يجعله جهازًا أساسيًا موثوقًا به للمشاريع الهندسية الثقيلة واسعة النطاق.
مزايا المنتج
قوة فائقة وكفاءة عالية : مزودة بمحرك ديزل مزود بشاحن توربيني منخفض السرعة وعزم الدوران العالي بقدرة 360 كيلووات، وتوفر الماكينة احتياطيًا كافيًا من الطاقة واستجابة سريعة للخانق للحفاظ على أداء مستقر في ظل ظروف التحميل الثقيل الشديدة. يعمل نظام المطابقة الهيدروليكية التكيفي الذكي على تحسين التنسيق بين المحرك والوحدة الهيدروليكية، مما يعزز كفاءة العمل بنسبة 15% ويقلل استهلاك الوقود بنسبة 6% مقارنة بالنماذج النظيرة، مما يحقق الحفاظ على الطاقة والإنتاجية العالية.
متينة للغاية ومقاومة للاهتراء : تم تصنيع ذراع الرافعة والذراع والدلو من سبائك فولاذية عالية القوة مع معالجة شاملة للتبريد والتلطيف، مما يحسن بشكل كبير مقاومة الصدمات ومتانة التآكل. يعتمد الهيكل السفلي الممتد للخدمة الشاقة على سلاسل جنزير معززة، وبكرات سميكة ووحدات تباطؤ عالية القوة، مما يزيد من عمر الخدمة إلى أكثر من 12000 ساعة عمل، وهو مناسب تمامًا للتعدين عالي الكثافة وبيئات البناء القاسية.
تحكم ذكي ودقيق : تتميز بشاشة ذكية تعمل باللمس مقاس 12 بوصة، وهي تدعم عرض البيانات في الوقت الفعلي، والإنذار بالأخطاء، وتعديل المعلمات، وتبديل وضع العمل، مما يسمح للمشغلين بالتحكم في ظروف الماكينة في أي وقت. يتيح النظام الهيدروليكي المستشعر للحمل ذو التصميم عالي الضغط والتدفق الكبير حركات مركبة سلسة وتحكمًا دقيقًا، ويتكيف مع العمليات الدقيقة بما في ذلك حفر الأساس وتشذيب المنحدرات.
سلامة مريحة وشاملة : تتوافق الكابينة المضغوطة المغلقة بالكامل مع معايير السلامة الدولية FOPS/ROPS. وهي مجهزة بمقعد تعليق هوائي ممتص للصدمات مع إمكانية تعديل مسند الظهر بمقدار 150 درجة، ودعم أسفل الظهر، وتكييف الهواء والتدفئة التلقائية والتبريد، مما يخفف بشكل فعال من إجهاد المشغل أثناء العمل لساعات طويلة. توفر الرؤية البانورامية بزاوية 360 درجة وكاميرا المراقبة الخلفية ومفتاح التوقف في حالات الطوارئ وهيكل المسار المضاد للانزلاق حماية أمان شاملة ضد المخاطر المحتملة.
قدرة قوية على التكيف وسهولة الصيانة : يتكيف نظام تنقية الوقود ثلاثي المراحل والمبرد ذو السعة الكبيرة عالي الكفاءة مع الديزل الرديء وبيئات درجات الحرارة العالية، مما يحمي المكونات الأساسية من التلف. تم تحسينه للتكيف مع الهضبة، فهو يحافظ على خرج طاقة ثابت على ارتفاعات تصل إلى 5500 متر. يتم تركيب المرشحات وخزانات الوقود والمكونات الكهربائية على مستوى الأرض لتبسيط الفحص والصيانة اليومية، مما يوفر الوقت وتكاليف العمالة.
معلمات المنتج
المعلمة |
مواصفة |
نموذج |
XE550DK |
الوزن التشغيلي |
54000 كجم |
قوة المحرك (المقدرة) |
360 كيلو واط / 2000 دورة في الدقيقة |
سعة الجرافة القياسية |
3.0–3.5 م³ (جرافة الصخور للخدمة الشاقة) |
الأعلى. عمق الحفر |
8000 ملم |
الأعلى. حفر الشعاع |
12000 ملم |
الأعلى. ارتفاع الرفع |
8800 ملم |
قوة حفر الدلو |
320 كيلو نيوتن |
ضغط النظام الهيدروليكي |
36 ميجا باسكال |
عرض حذاء المسار |
650 ملم |
سعة خزان الوقود |
800 ل |
نوع المحرك |
محرك ديزل مزود بشاحن توربيني وحقن مباشر |
سرعة السفر (منخفضة/عالية) |
3.0 كم/ساعة/5.8 كم/ساعة |
القدرة على التدرج |
70% (35 درجة) |
الضغط الأرضي |
88 كيلو باسكال |
تطبيقات المنتج
عمليات التعدين واسعة النطاق : مناسبة للتنقيب عن الصخور، وتجريد الأثقال، وتحميل المواد ونقلها في مناجم الفحم الكبيرة المفتوحة، والمناجم غير الحديدية، ومناجم خام الحديد، مما يلبي بشكل كامل متطلبات التشغيل المستمر عالي الكثافة وطويل الأمد.
المحاجر الكبيرة والأعمال المجمعة : يتم تطبيقها على حفر الحجارة على نطاق واسع وتكسيرها وتحميلها في المحاجر الكبرى، مما يوفر دعمًا فعالاً للإنتاج الكلي ومعالجة مواد البناء ومشاريع نقل الأحجار كبيرة الحجم.
بناء البنية التحتية الثقيلة : مثالي لعمليات نقل التربة الضخمة وحفر الأساسات وحفر الخنادق وتقليم المنحدرات في الطرق السريعة والجسور والمباني الشاهقة وعبور السكك الحديدية في المناطق الحضرية وبناء السدود، مما يلبي متطلبات البناء لمشاريع البنية التحتية واسعة النطاق.
مشاريع الأعمال الترابية الضخمة : قابلة للتكيف مع نقل الأعمال الترابية واسعة النطاق واستصلاح الأراضي وتسوية المواقع وتطوير الموانئ في المجمعات الصناعية والموانئ ومواقع إنشاء المطارات، مما يعزز بشكل كبير كفاءة البناء الإجمالية.
مشاريع البيئة الخاصة : مثالية للهضاب والمناطق ذات درجات الحرارة العالية والمنخفضة. إنها تعمل بثبات في بناء الطرق الهضبية، والتعدين في المناطق الباردة، وتطوير الصحراء، وتتميز بقدرة قوية على التكيف البيئي وأداء تشغيل ثابت.
إرشادات التشغيل
1 التفتيش قبل التشغيل
تحقق من مستويات السائل في زيت المحرك وسائل التبريد والزيت الهيدروليكي والوقود، وقم بتجديد السوائل في الوقت المناسب إذا لم تكن كافية لتجنب تلف المعدات الناجم عن نقص السائل.
افحص سلاسل الجنزير والبكرات وعجلات التباطؤ والعجلات المسننة للتأكد من عدم وجود تآكل أو ارتخاء أو تلف. اضبط شد المسار بشكل صحيح وفقًا لظروف العمل لضمان أداء السفر المستقر.
افحص أسنان الدلو وحواف القطع ومسامير الدلو بحثًا عن الارتخاء أو التآكل أو التشوه. استبدل الأجزاء التالفة على الفور لضمان كفاءة الحفر والسلامة التشغيلية.
تحقق من أجهزة سلامة الكابينة بما في ذلك حزام الأمان وزر التوقف في حالات الطوارئ، بالإضافة إلى الأضواء والبوق وكاميرا الرؤية الخلفية للتشغيل العادي. قم بتنظيف نوافذ ومرايا الكابينة لضمان مجال رؤية واضح.
فحص الخراطيم والمفاصل الهيدروليكية للتأكد من عدم تسرب الزيت. قم بربط الموصلات أو استبدال الأجزاء المعيبة في حالة التسرب لمنع فشل النظام الهيدروليكي والمخاطر المحتملة على السلامة.
2 البدء والتشغيل
أدخل الكابينة واربط حزام الأمان، واضبط ارتفاع المقعد وزاوية مسند الظهر، وقم بمعايرة مرايا الرؤية الخلفية لضمان رؤية واضحة للظروف المحيطة.
أدخل المفتاح وانتقل إلى وضع 'التشغيل'، وانتظر حوالي 20 ثانية لإجراء فحص ذاتي للنظام، وتأكد من عدم وجود إنذارات خطأ على الشاشة الذكية.
اضغط على زر التشغيل بنقرة واحدة لإشعال المحرك، ثم ضعه في وضع الخمول لمدة تتراوح بين 3 و5 دقائق لتسخين المحرك والنظام الهيدروليكي، مع تجنب التشغيل الفوري بأحمال ثقيلة لحماية المكونات الأساسية.
حدد وضع العمل المناسب بما في ذلك الوضع القياسي أو الثقيل أو الاقتصادي عبر لوحة التحكم بناءً على مهام البناء. قم بتشغيل عصا التحكم اليسرى للتحكم في دوران الجزء العلوي من الجسم ورفع/خفض ذراع الرافعة، وعصا التحكم اليمنى لضبط تمديد الذراع وفتح/إغلاق الجرافة.
التحكم في اتجاه السير وسرعته من خلال دواسات القدم، والضغط على دواسة الفرامل للتوقف حسب الحاجة. تجنب التسارع المفاجئ والتباطؤ والتحول الحاد أثناء السفر لضمان استقرار الماكينة.
بعد الانتهاء من العمل، قم بخفض الدلو إلى الأرض، وأوقف تشغيل المحرك، واسحب المفتاح وأغلق باب الكابينة. قم بتنظيف سطح الماكينة لإزالة الغبار وحطام البناء.
3 ملاحظات السلامة
لا تقم بتحميل الجرافة بشكل زائد عن السعة المقدرة البالغة 3.0-3.5 متر مكعب لمنع حدوث أضرار هيكلية أو عطل هيدروليكي أو حوادث الانقلاب.
تجنب التشغيل على منحدرات أكثر انحدارًا من 35 درجة، وامتنع عن التشغيل على الأسطح المائلة، وقم بإيقاف الماكينة على أرض مستوية أثناء إيقاف التشغيل لمنع مخاطر الانزلاق والانقلاب.
الحفاظ على مسافة آمنة لا تقل عن 6 أمتار بين الموظفين والمركبات والعوائق أثناء التشغيل. لا تسمح مطلقًا للموظفين بالوقوف تحت ذراع الرافعة أو الجرافة لتجنب مخاطر السلامة.
قم بإيقاف تشغيل المحرك وقطع التيار الكهربائي قبل إجراء الصيانة أو الفحص أو استبدال الأجزاء، وقم بتعليق العلامات التحذيرية لمنع سوء التشغيل من قبل العمال الآخرين.
أوقف التشغيل في الأحوال الجوية القاسية مثل الأمطار الغزيرة والرياح القوية والضباب الكثيف والعواصف الرعدية لضمان سلامة الأفراد وتجنب تلف المعدات.
التعليمات
س1: ما هو استهلاك الوقود للموديل XE550DK في ظل ظروف العمل القياسية؟
A1 : في ظل ظروف التعدين القياسية والأعمال الترابية الثقيلة، يبلغ استهلاك الوقود حوالي 28-35 لترًا في الساعة، وهو ما يختلف قليلاً باختلاف حمل التشغيل وبيئة العمل وعادات المشغل. يمكن أن يؤدي الوضع الاقتصادي إلى تقليل استهلاك الوقود بنسبة 4-6%.
س2: هل يمكن لجهاز XE550DK العمل بشكل طبيعي على ارتفاعات عالية ودرجات حرارة شديدة؟
ج2 : نعم. تم تحسين المحرك خصيصًا للتكيف مع درجات الحرارة المرتفعة والهضبة، وهو مزود بشاحن فائق ونظام تعويض الارتفاع لتوفير خرج طاقة ثابت على ارتفاعات تصل إلى 5500 متر. يمكن أن تعمل بشكل موثوق ضمن نطاق درجة الحرارة من -25 درجة مئوية إلى 55 درجة مئوية، وتتكيف مع البيئات القاسية المتنوعة.
س3: ما هي فترة الضمان القياسية لجهاز XE550DK؟
ج3 : يغطي الضمان القياسي سنة واحدة أو 2000 ساعة عمل (أيهما يأتي أولاً). تتوفر خدمات الضمان الممتدة المخصصة لمدة 1-3 سنوات بناءً على طلبات العملاء لضمان التشغيل بدون قلق وخفض تكاليف الصيانة.
س4: ما هي أنواع المرفقات المتوافقة مع XE550DK؟
A4 : التكوين القياسي عبارة عن دلو صخري للخدمة الشاقة بسعة 3.0-3.5 متر مكعب. تشتمل الملحقات الاختيارية على دلو عام سعة 3.8 مترًا مكعبًا، وكسارة هيدروليكية، وكلاّبة المواد، والكسارة، وقارنة التوصيل السريع، والتي يمكن استبدالها وفقًا لسيناريوهات العمل المختلفة لتعزيز تعدد استخدامات الماكينة.
س5: كم مرة يجب إجراء الصيانة الروتينية؟
ج5 : يلزم إجراء صيانة روتينية بما في ذلك استبدال الزيت والفلتر كل 250 ساعة عمل. هناك حاجة إلى صيانة بسيطة مثل الفحص الهيدروليكي وتعديل المسار والتشحيم كل 500 ساعة عمل، في حين يتم إجراء الإصلاحات الرئيسية بما في ذلك فحص المحرك وفحص المضخة الهيدروليكية واستبدال الهيكل السفلي كل 2000 ساعة عمل.
س6: ماذا أفعل إذا تعطل النظام الهيدروليكي أثناء التشغيل؟
ج6 : أولاً، أوقف المحرك واقطع التيار الكهربائي على الفور لتجنب المزيد من الضرر. تحقق من مستوى الزيت الهيدروليكي وحالة الخرطوم، وقم بتجديد الزيت إذا لم يكن كافيًا. في حالة حدوث تسرب أو ضوضاء غير طبيعية، لا تقم بإعادة تشغيل الجهاز واتصل بموظفي الصيانة المحترفين لاستكشاف الأخطاء وإصلاحها وإصلاحها.
