Termék bemutatása

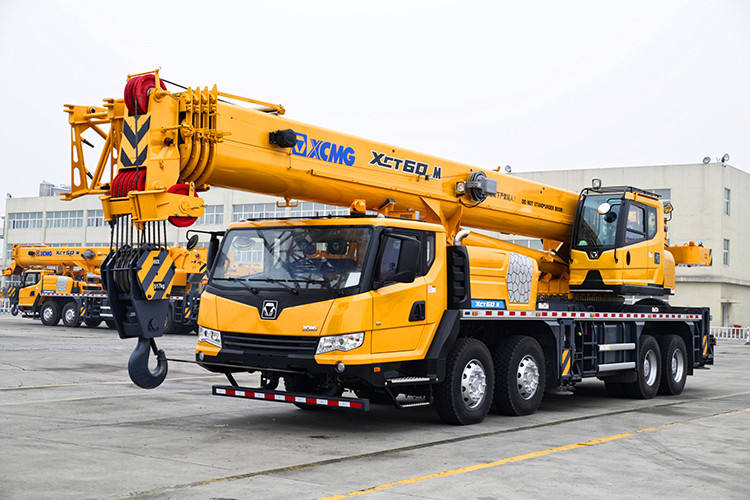

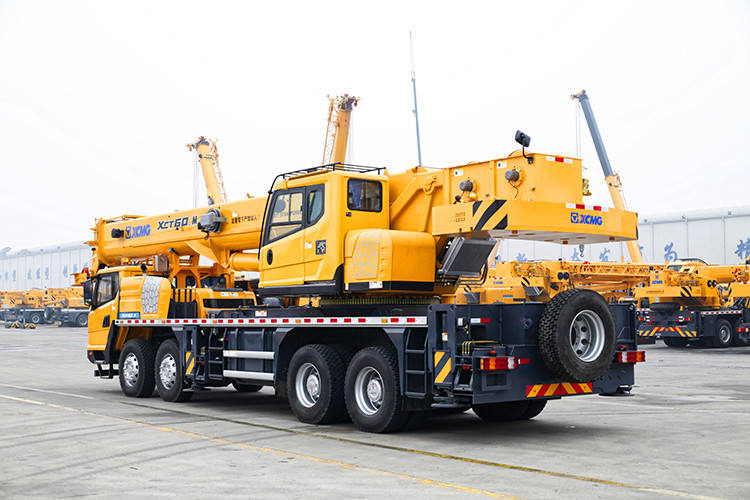

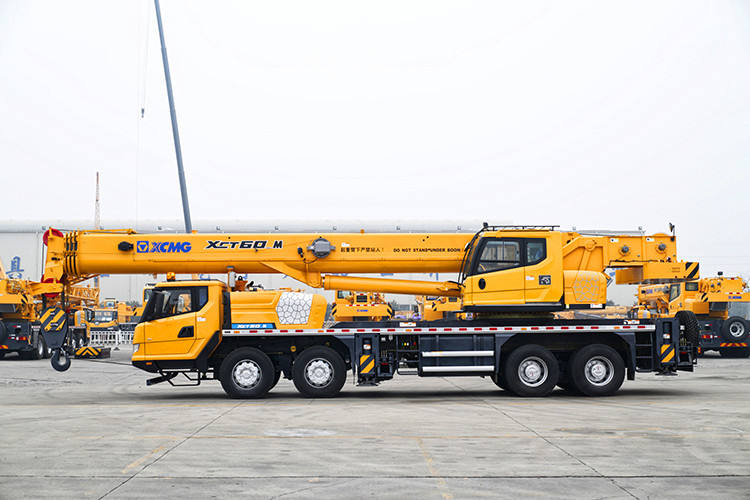

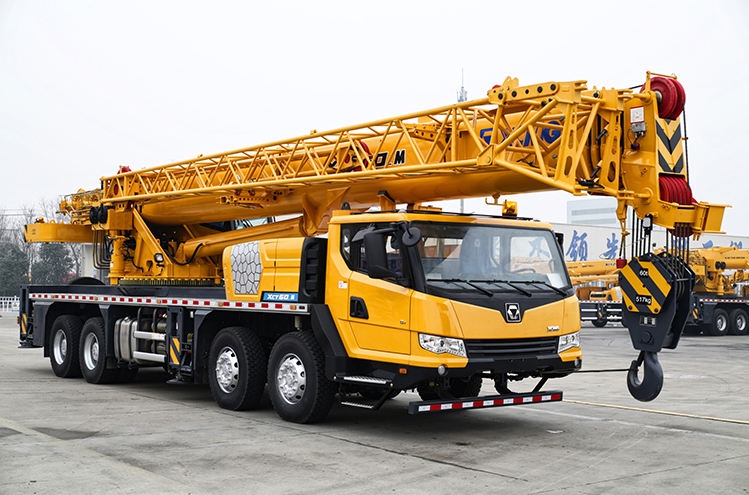

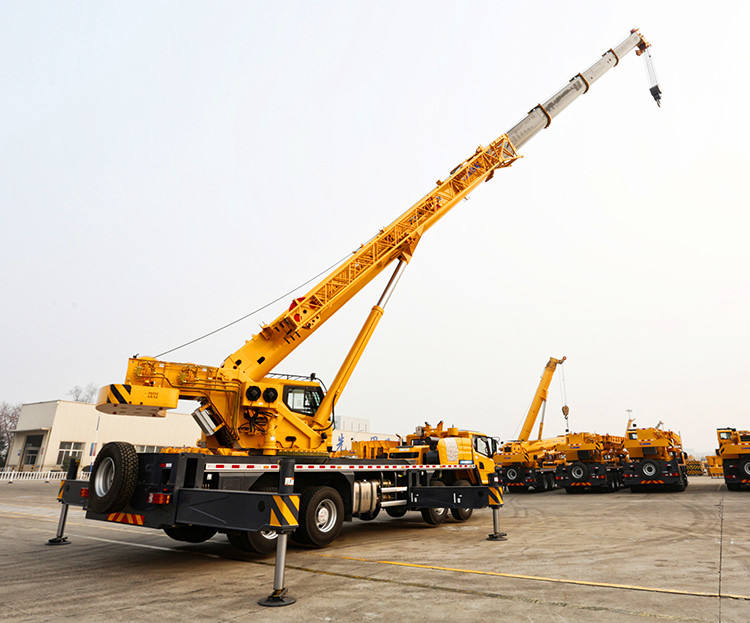

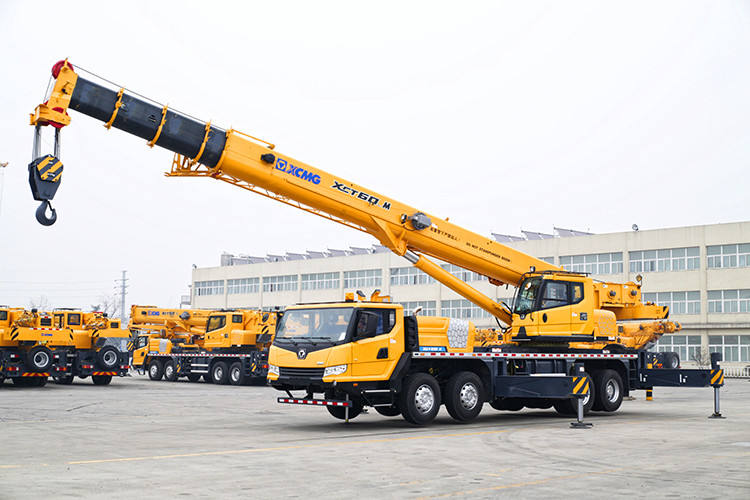

Az XCT60_M új energiatakarékos hidraulikus rendszert és intelligens vezérlési technológiát tartalmaz, amely hatékonyan csökkenti az üzemanyag-fogyasztást működés közben, miközben egyenletes mikromozgási képességet biztosít. Felhasználóbarát fülkével és fejlett biztonsági védelmi rendszerekkel rendelkezik, amelyek mind a kezelő kényelmét, mind az emelési feladatok biztonságos, megbízható végrehajtását biztosítják.
Termékelőny
* 5 szekciós, 44 m hosszú, U-profillal ellátott gém került elfogadásra; az emelő teher 60 t; az emelési magasság 59,8 m; Az előadás átfogóan átveszi a vezetést.
* A gépet úgy tervezték, hogy ellenálljon a magas hőmérsékletnek, így 60 ℃-os környezeti hőmérsékleten is folyamatosan leállás nélkül tud működni.
* Bőséges konfigurációk alkalmasak a különböző munkakörülményekre, megfelelnek az olyan alkalmazások követelményeinek, mint az összes olajmező és kormányzati projekt.
Műszaki paraméterek
|
Tétel
|
Egység
|
Paraméter
|
|
Méretek (hossz x szélesség x magasság)
|
mm
|
14090×2790×3630
|
|
A jármű teljes tömege utazási konfigurációban
|
kg
|
42200
|
|
Tengelyterhelés
|
1. és 2. tengely
|
kg
|
16200
|
|
3. és 4. tengely
|
kg
|
26000
|
|
Max. kimeneti nyomaték/rpm
|
Nm/(r/perc)
|
1350/1100-1600
|
|
Max. utazási sebesség
|
km/h
|
90
|
|
Min. esztergálási átmérő
|
m
|
24
|
|
Min. hasmagasság
|
mm
|
250
|
|
Megközelítési szög
|
°
|
18
|
|
Indulási szög
|
°
|
13
|
|
Max. évfolyamos képesség
|
%
|
36
|
|
Üzemanyag fogyasztás 100 km-enként
|
L
|
36
|
|
Max. teljes névleges emelőképesség
|
t
|
60
|
|
Minimális névleges munkasugár
|
m
|
3
|
|
Max. terhelési pillanat
|
Alap gém
|
kN.m
|
2009
|
|
Teljesen kinyújtott gém
|
kN.m
|
1113
|
|
Kitámasztó fesztáv
|
Hosszirányú
|
m
|
6.1
|
|
Oldalsó
|
m
|
7.1
|
|
Emelőmagasság
|
Alap gém
|
m
|
11.3
|
|
Teljesen kinyújtott gém
|
m
|
43.6
|
|
Boom hossza
|
Alap gém
|
m
|
11.5
|
|
Teljesen kinyújtott gém
|
m
|
44
|
|
Gömb eltolási szög
|
°
|
0,15,30
|
|
Boom emelési idő
|
s
|
≤40
|
|
A gém teljes meghosszabbítási ideje
|
s
|
≤90
|
A termék felhasználása
1. Városépítés és városépítés
Az XCT60_M ideális viszonylag szűk munkaterületekhez, például városi építkezésekhez, önkormányzati csővezeték-hálózatokhoz és régebbi lakóterületek felújítási projektjeihez. Kompakt és rugalmas kialakítása hatékonyan alkalmazkodik a városi működési környezethez, lehetővé téve az olyan feladatokat, mint a csővezetékek lefektetése és a kis berendezések felemelése, miközben minimálisra csökkenti a mindennapi élet és a forgalom zavarait.
2. Közlekedési csomópontok és nagyszabású infrastruktúra-fejlesztés
Ezt a darut széles körben alkalmazzák olyan jelentős infrastrukturális projektekben, mint a kikötők, hidak és autópályák. Robusztus emelőképessége hatékonyan kezeli a kritikus feladatokat, mint például a nagy előregyártott gerendák és acélszerkezetek beszerelését, biztosítva a nagyobb mérnöki projektek időben történő előrehaladását.
3. Ipari telephelyek és energiaprojektek
Az XCT60_M lehetővé teszi a nagyméretű berendezések telepítését, ellenőrzését és karbantartását összetett ipari környezetben, beleértve a petrolkémiai üzemeket, olajmezőket és bányákat. Megbízható teljesítménye lehetővé teszi nehéz berendezések, például nagy reaktorok és tartályok biztonságos és hatékony emelését és elhelyezését.
4. Különleges éghajlati viszonyok
A magas hőmérsékletnek ellenálló kialakításnak köszönhetően ez a daru leállás nélkül, akár 60°C-os környezeti hőmérsékleten is folyamatosan működik. Ez ideálissá teszi a hosszan tartó, nagy intenzitású műveletekhez forró területeken vagy nyáron, és megfelel az építési igényeknek extrém környezetben.
Termék használati útmutató
Használat előtt ellenőrizze, hogy a kitámasztókarok teljesen ki vannak-e nyújtva, és hogy a talaj szilárd-e. Működés közben tartsa vízszintesen a darut, és soha ne terhelje túl. Nyújtsa ki és húzza be a gémet simán, biztonságos távolságot tartva a környező akadályoktól. Lassan és egyenletesen forogjon, kerülje a hirtelen megállásokat vagy fordulásokat. Rendszeresen ellenőrizze a drótkötél kopását. A munka befejezése után húzza vissza a gémet, rögzítse a horgot, és tartsa fenn a berendezés napi karbantartási nyilvántartását.
GYIK
1. CSERÉLHETŐ-E A BERENDEZÉSI ÚTMUTATÓBAN MEGHATÁROZOTT SPECIÁLIS SZERSZÁMOK SZABVÁNYOS SZERSZÁMOKRA?
Erősen csüggedt. A speciális szerszámokat a javítás minőségének és biztonságának biztosítására tervezték; a csere károkat vagy pontatlan adatokat okozhat.
2. VANNAK SZÍNES OLAJFOLTOK A FÖLDÖN, AHOL A BERENDEZÉS PARKOL?
A szín kezdeti jelzést adhat a kiszivárgott folyadék típusáról, segítve a hibapont megtalálását.
3. MIÉRT NEM TUDJA A DIAGNOSZTIKAI SZERSZÁM OLVASNI EGY ÚJON CSERÉLT ÉRZÉKELŐ JELEIT?
Lehet, hogy rossz modellt vásárolt, vagy maga az érzékelő sérült.
4. DÖNTETT MŰKÖDÉS ALATT AUTOMATIKUSAN LELASSZUL AZ EGYIRÁNYÚ MOZGÁS?
Ez akkor fordul elő, amikor az orsó a gravitáció miatt eltér a középső helyzetétől, vagy ha a működtető szerkezet belső szivárgási útvonalai megváltoznak.
5. AZ INDÍTÁS UTÁN A MŰKÖDÉS RÖVID IDŐRE LASTYAN ÉRZIK, MAJD VISSZAÁLLÍTHATJA A NORMÁLIS FELÉPÍTÉSRE A FELÉPÍTÉS UTÁN?
Ez normális viselkedés, amelyet a hidraulikaolaj magas viszkozitása és alacsony hőmérsékleten történő gyenge áramlása okoz, ami lassú rendszerreakciót és megnövekedett ellenállást eredményez. Megfelelő bemelegítés szükséges.
6. A TÁVIRÁNYÍTÓ MŰKÖDÉSE ALATT ALKALMAZOTT JELZÉSI KÉSÉSEK VAGY KIAKADÁSOK?
Ellenőrizze a távirányító elemének töltöttségi szintjét, erős elektromágneses interferencia jelenlétét a közelben, vagy hogy a jelvevő antenna megfelelően van-e csatlakoztatva.
