Introducción del producto

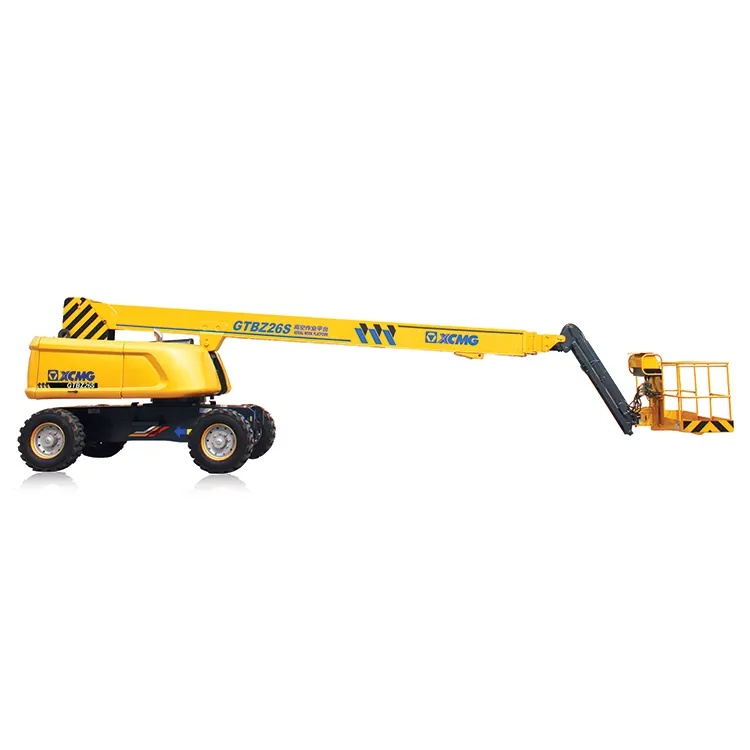

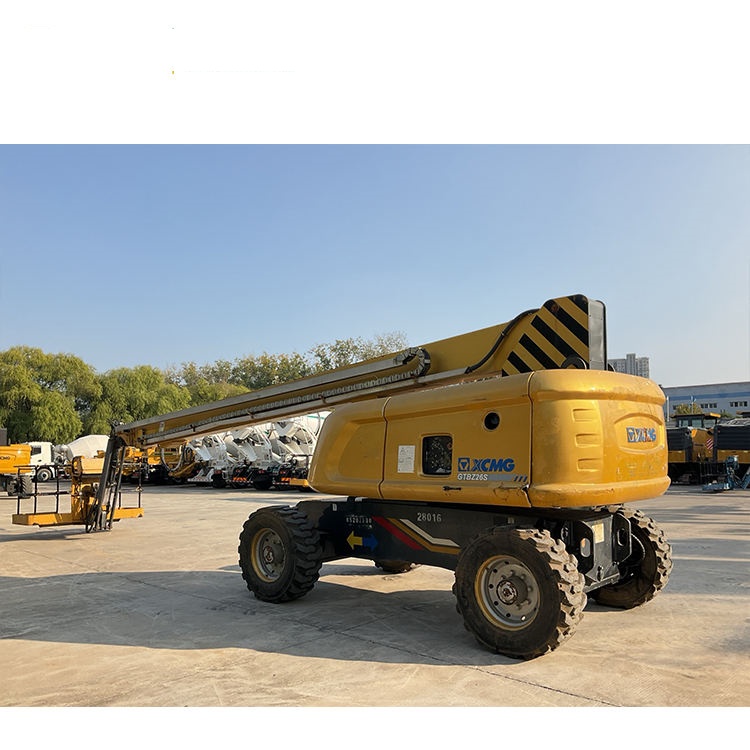

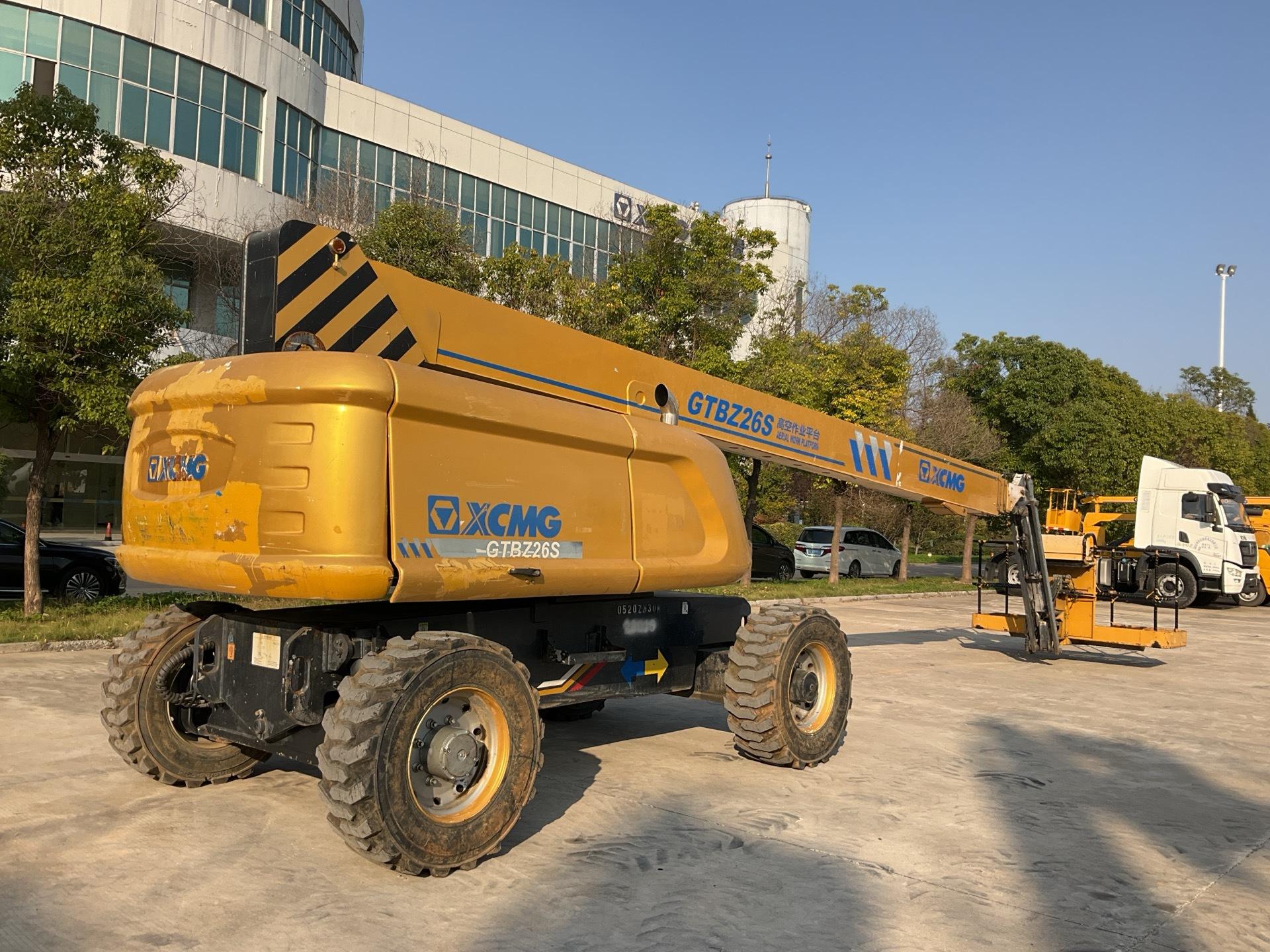

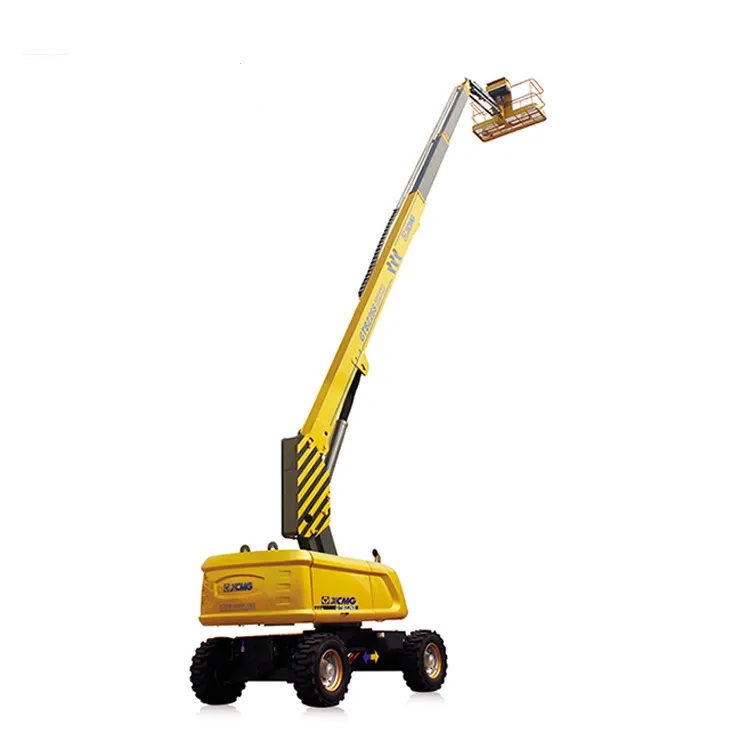

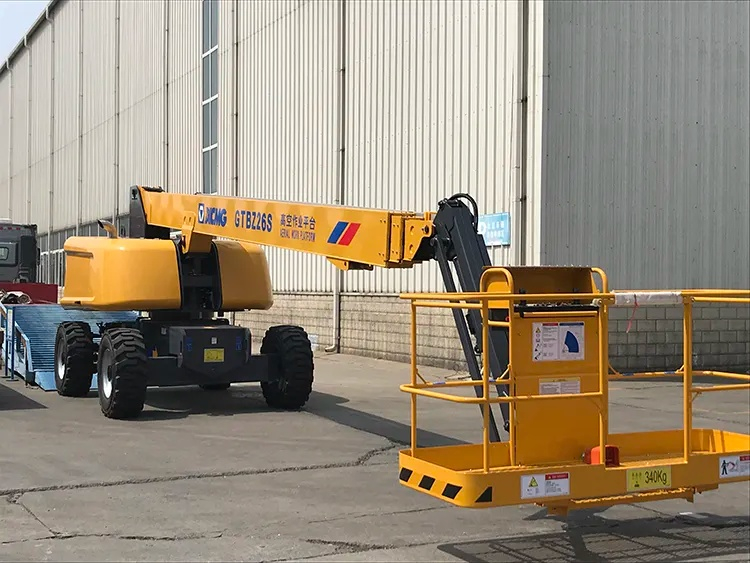

La GTBZ26S es una plataforma de trabajo aérea con brazo articulado inteligente de gran escala situada en la gama alta. No se trata simplemente de una simple ampliación de altura, sino de una mejora integral en términos de rango de operación, capacidad para cruzar obstáculos, control inteligente, nivel de seguridad y rendimiento del chasis. Puede manejar condiciones de trabajo extremas que son difíciles de alcanzar para otros equipos, brindando a los clientes soluciones definitivas eficientes, seguras y confiables para operaciones a gran altitud. Es un equipo clave indispensable en proyectos de ingeniería a gran escala.
Ventaja del producto
1.Capacidad de Acceso Rápido al Área de Construcción
La pluma impulsada por un solo cilindro y la columna de soporte elevada y que varía sincrónicamente en amplitud mejoran la velocidad de operación y logran un acceso rápido al área de construcción, lo que mejorará la eficiencia de la construcción.
2.Mejor adaptabilidad a un entorno de construcción deficiente
La aplicación de un manguito de eje y un deslizador sin lubricación alivia la fricción entre cada punto de articulación para la conexión y el deslizador entre brazos, lo que resulta en una mejor adaptabilidad a la soldadura y al ambiente polvoriento.
3.Control avanzado de integración del sistema de energía.
El motor controlado electrónicamente se adopta como sistema dinámico, la presión del aceite, la temperatura del agua, la velocidad de rotación, el sensor, etc. están integrados en el motor y se controlan a través de la ECU, lo cual es seguro y confiable. Mientras tanto, hay una interfaz de diagnóstico de fallas como soporte para un diagnóstico y mantenimiento convenientes de fallas.
Parámetros técnicos
|
Proyecto
|
Parámetros
|
|
Dimensión general
|
Longitud
|
12100 milímetros
|
|
Ancho
|
2490 milímetros
|
|
Altura
|
3050 milímetros
|
|
Distancia entre ejes
|
3000 milímetros
|
|
Pista
|
2105 milímetros
|
|
Velocidad máxima de conducción
|
6,1 kilómetros por hora
|
|
Diámetro mínimo del círculo de giro eterno
|
13,4 metros
|
|
Distancia mínima al suelo
|
350 milímetros
|
|
peso total
|
16600 kilos
|
|
Modelo
|
QSF2.8-71HP
|
|
potencia nominal
|
53/2200 kw/(r/min)
|
|
Dimensión de la plataforma de trabajo
|
2,4×0,9 milímetros
|
|
Carga nominal de la plataforma de trabajo.
|
340 kilos
|
|
Altura máxima de trabajo
|
27,9 metros
|
|
Altura máxima de la plataforma de trabajo
|
26,2 metros
|
|
Amplitud de la altura máxima de la plataforma de trabajo.
|
8,0 metros
|
|
Amplitud de la plataforma máxima de trabajo.
|
22,6 metros
|
|
Amplitud máxima de trabajo
|
23,2 metros
|
|
Altura mínima de la plataforma de trabajo
|
0,4 metros
|
|
Velocidad de elevación de la plataforma de trabajo.
|
0,1-0,3 m/s
|
|
Velocidad de descenso de la plataforma de trabajo.
|
0,1-0,3 m/s
|
|
Ángulo máximo de rotación izquierda-derecha de la plataforma de trabajo
|
±90°
|
|
Alcance de observación del troll boom
|
-5~+75°
|
|
Velocidad de rotación
|
0,1~0,3 rpm
|
Usos del producto
•Construcción y mantenimiento de instalaciones industriales de gran envergadura: grandes fábricas, centrales eléctricas y refinerías de petróleo.
• Construcción y mantenimiento de infraestructuras de gran escala: Puentes, terminales aeroportuarias y recintos deportivos.
• Construcción Naval y Aeroespacial: Construcción de grandes barcos, mantenimiento de aeronaves.
• Industria eléctrica: Instalación y mantenimiento de instalaciones de transmisión y transformación de alta tensión.
Guía de funcionamiento del producto
1. Selección de energía: elija el modo eléctrico puro (silencio interior) o diésel (rango exterior) en el panel según las condiciones de trabajo.
2. Operación de la pluma: Las tres secciones de la pluma se controlan suavemente mediante la manija de control proporcional, y se prefiere el modo de micromovimiento proporcional electrohidráulico para un posicionamiento preciso.
3. Operación del chasis: Antes de la operación, extienda los estabilizadores horizontales hasta que se apague la luz indicadora flotante. Para superficies de carreteras complejas, se recomienda activar el modo de tracción en las cuatro ruedas.
4. Monitoreo de seguridad: preste atención en tiempo real al instrumento de visualización de carga de la plataforma (la sobrecarga está estrictamente prohibida) y al dispositivo de alarma de inclinación
5. Procedimiento de emergencia: En caso de anomalía repentina, presione inmediatamente el botón de parada de emergencia e implemente el descenso de emergencia a través de la bomba manual.
Preguntas frecuentes
1.¿Qué tipo de sistema eléctrico es?
R: Adopta energía híbrida (motor diésel + CA) y admite el cambio entre el modo silencioso eléctrico puro y el modo de energía diésel.
2. ¿Cuáles son los modos de dirección?
R: Equipado con dirección en las ruedas delanteras, dirección en las cuatro ruedas y modo cangrejo, puede adaptarse a diferentes condiciones de trabajo.
3. ¿Cómo lograr el trabajo de cruce de obstáculos?
R: Al utilizar la función 'brazo volador' del brazo de tres secciones en combinación con una rotación continua de 360°, puede superar obstáculos como tuberías y paredes de manera flexible.
4. ¿Cuáles son los dispositivos de seguridad clave?
R: Equipado con múltiples protecciones
• Sistema de control doblemente redundante
• Alarma de inclinación + límite automático
• Límite de sobrecarga automático
Dispositivo de descenso manual de emergencia
• Válvula de seguridad para el sistema hidráulico
5. ¿Qué se debe hacer en caso de un corte repentino de energía o un corte de energía?
R: Activa el modo de emergencia inmediatamente.
Presione el botón de parada de emergencia
2. Gire la bomba manual para garantizar el descenso seguro de la plataforma.
6. ¿Qué elementos deben revisarse diariamente?
R: Verifique antes del trabajo diario
• Compruebe si hay grietas o deformaciones en los componentes estructurales.
• Nivel de aceite hidráulico y fugas en la tubería
• Energía de la batería/nivel de combustible diesel
• Prueba de funcionamiento del dispositivo de seguridad
