Introdução do produto

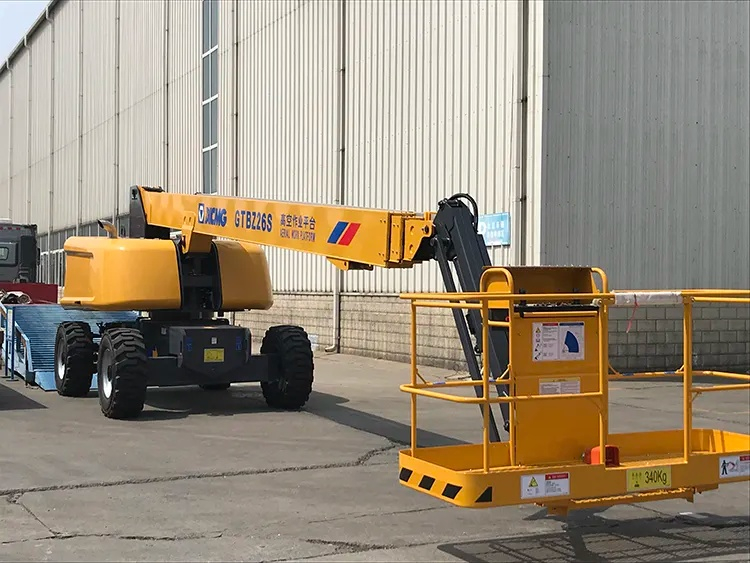

O GTBZ26S é uma plataforma de trabalho aéreo com lança articulada inteligente de grande escala posicionada na extremidade superior. Não se trata apenas de uma simples extensão de altura, mas de uma atualização abrangente em termos de autonomia de operação, capacidade de ultrapassar obstáculos, controlo inteligente, nível de segurança e desempenho do chassis. Ele pode lidar com condições de trabalho extremas que são difíceis de alcançar por outros equipamentos, fornecendo aos clientes soluções definitivas, eficientes, seguras e confiáveis para operações em grandes altitudes. É um equipamento chave indispensável em projetos de engenharia de grande escala.
Vantagem do produto
1.Capacidade de Acesso Rápido à Área de Construção
A lança acionada por um único cilindro e a coluna de suporte elevada e com variação de amplitude sincronizada aumentam a velocidade de operação e proporcionam acesso rápido à área de construção, o que melhorará a eficiência da construção.
2.Melhor adaptabilidade a ambientes de construção deficientes
A aplicação de uma luva de eixo e controle deslizante isentos de lubrificação alivia o atrito entre cada ponto de articulação para conexão e controle deslizante entre braços, resultando assim em melhor adaptabilidade à soldagem e ambientes empoeirados.
3. Controle avançado de integração do sistema de energia
O motor controlado eletronicamente é adotado como sistema dinâmico, pressão do óleo, temperatura da água, velocidade de rotação, sensor, etc. são integrados pelo motor e controlados através da ECU, que é seguro e confiável. Enquanto isso, há uma interface de diagnóstico de falhas como suporte para diagnóstico e manutenção convenientes de falhas.
Parâmetros Técnicos
|
Projeto
|
Parâmetros
|
|
Dimensão geral
|
Comprimento
|
12100 milímetros
|
|
Largura
|
2.490 milímetros
|
|
Altura
|
3050 milímetros
|
|
Distância entre eixos
|
3000 milímetros
|
|
Acompanhar
|
2.105 milímetros
|
|
Velocidade máxima de condução
|
6,1 km/h
|
|
Diâmetro mínimo do círculo de giro eterno
|
13,4m
|
|
Distância mínima ao solo
|
350 milímetros
|
|
Peso total
|
16.600kg
|
|
Modelo
|
QSF2.8-71HP
|
|
Potência nominal
|
53/2200 kW/(r/min)
|
|
Dimensão da plataforma de trabalho
|
2,4×0,9mm
|
|
Carga nominal da plataforma de trabalho
|
340kg
|
|
Altura máxima de trabalho
|
27,9m
|
|
Altura máxima da plataforma de trabalho
|
26,2 m
|
|
Amplitude da altura máxima da plataforma de trabalho
|
8,0m
|
|
Amplitude da plataforma máxima de trabalho
|
22,6 metros
|
|
Amplitude máxima de trabalho
|
23,2 m
|
|
Altura mínima da plataforma de trabalho
|
0,4m
|
|
Velocidade de elevação da plataforma de trabalho
|
0,1-0,3m/s
|
|
Velocidade de descida da plataforma de trabalho
|
0,1-0,3m/s
|
|
Ângulo máximo de rotação esquerda-direita da plataforma de trabalho
|
±90°
|
|
Mira telescópica Boom Troll
|
-5~+75°
|
|
Velocidade de rotação
|
0,1 ~ 0,3 rpm
|
Usos do produto
•Construção e manutenção de instalações industriais de grande porte: grandes fábricas, centrais elétricas e refinarias de petróleo.
• Construção e manutenção de infra-estruturas de grande escala: pontes, terminais aeroportuários e recintos desportivos.
• Construção Naval e Aeroespacial: Grande construção naval, manutenção de aeronaves.
• Indústria energética: Instalação e manutenção de instalações de transmissão e transformação de alta tensão.
Guia de operação do produto
1. Seleção de energia: Escolha o modo elétrico puro (silencioso interno) ou diesel (faixa externa) no painel de acordo com as condições de trabalho
2. Operação da lança: As três seções da lança são controladas suavemente pela alavanca de controle proporcional, e o modo de micromovimento proporcional eletro-hidráulico é preferido para posicionamento preciso
3. Operação do chassi: Antes da operação, estenda os estabilizadores horizontais até que a luz indicadora flutuante se apague. Para superfícies de estrada complexas, recomenda-se ativar o modo de tração nas quatro rodas
4. Monitoramento de segurança: Preste atenção em tempo real ao instrumento de exibição de carga da plataforma (a sobrecarga é estritamente proibida) e ao dispositivo de alarme de inclinação
5. Procedimento de Emergência: Em caso de anormalidade repentina, pressione imediatamente o botão de parada de emergência e implemente a descida de emergência através da bomba manual
Perguntas frequentes
1.Que tipo de sistema de energia é esse?
R: Ele adota energia híbrida (motor diesel + CA) e suporta a alternância entre o modo silencioso elétrico puro e o modo de energia diesel.
2.Quais são os modos de direção?
R: Equipado com direção nas rodas dianteiras, direção nas quatro rodas e modo caranguejo, pode se adaptar a diferentes condições de trabalho.
3.Como realizar o trabalho de travessia de obstáculos?
R: Ao usar a função 'braço voador' do braço de três seções em combinação com a rotação contínua de 360°, ele pode superar obstáculos com flexibilidade, como tubos e paredes.
4.Quais são os principais dispositivos de segurança?
R: Equipado com múltiplas proteções
• Sistema de controle duplamente redundante
• Alarme de inclinação + limite automático
• Limite de sobrecarga automático
Dispositivo de descida manual de emergência
• Válvula de alívio de segurança para sistema hidráulico
5.O que deve ser feito em caso de queda repentina de energia ou falha de energia?
R: Ative o modo de emergência imediatamente
Pressione o botão de parada de emergência
2. Gire a bomba manual para garantir a descida segura da plataforma
6.Quais itens precisam ser verificados diariamente?
R: Verifique antes do trabalho diário
• Verifique se há rachaduras ou deformações em componentes estruturais
• Nível de óleo hidráulico e vazamento na tubulação
• Potência da bateria/nível de combustível diesel
• Teste de funcionamento do dispositivo de segurança
