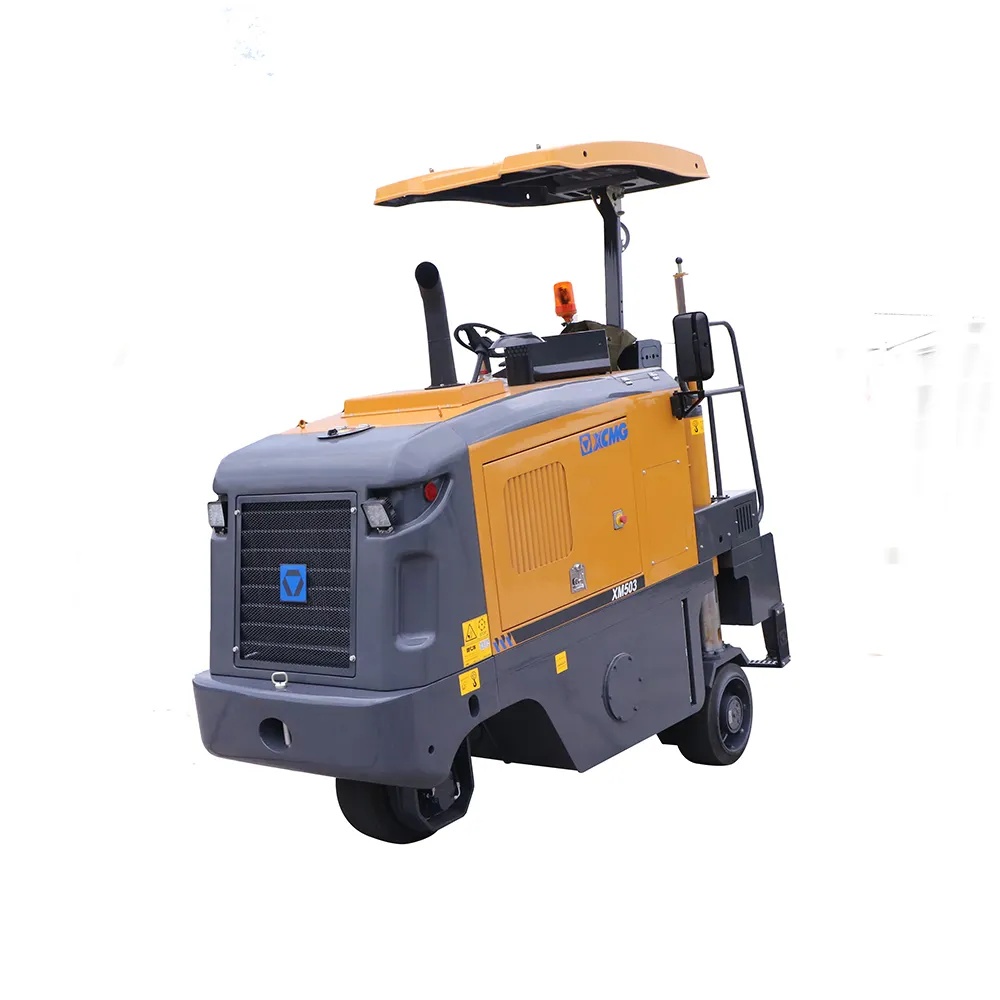

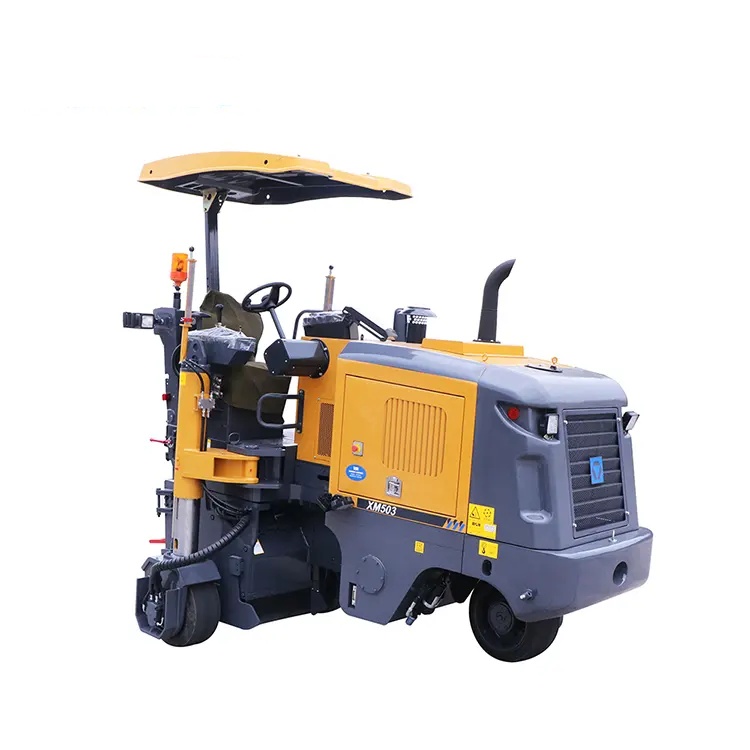

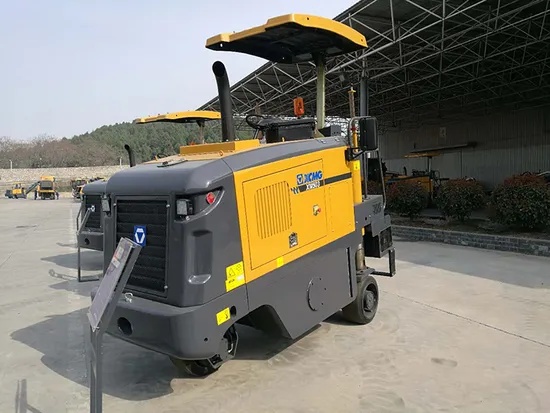

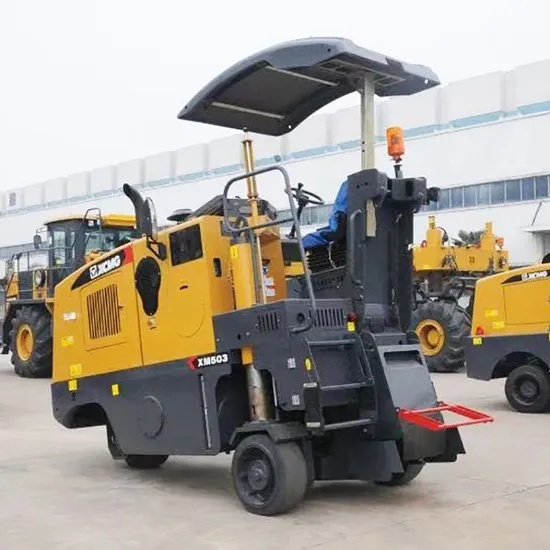

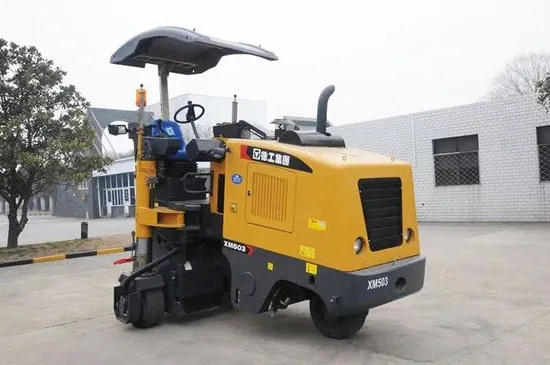

مقدمة المنتج
نوع العجلات، الدفع الرباعي (ثلاثي العجلات)، وضع القيادة الهيدروليكية + الميكانيكية، تغيير السرعة المتغير باستمرار، والتروس العالية والمنخفضة. يتم تطبيق وضع التشغيل الهيدروليكي + الميكانيكي لتحقيق عملية طحن فعالة وقوية. يتم تثبيت الركائز الخلفية مع مؤشر العمق للإشارة إلى عمق الطحن. يتميز نظام التوجيه الهيدروليكي الكامل ذو العجلة الأمامية بنصف قطر توجيه صغير وتوجيه مرن. تعمل مضخة المياه التي تعمل بالكهرباء على تسهيل تفكيك وتنظيف فوهات رش الماء.
ميزة المنتج
1. التنقل الممتاز والقدرة على المرور
جسم صغير الحجم: تتميز المعدات بعرض صغير ونصف قطر دوران صغير، مما يجعلها مناسبة للغاية للنقل والتشغيل المرن في المناطق الحضرية المزدحمة والشوارع الضيقة والمجتمعات السكنية، مما يقلل من التأثير على حركة المرور.
الدفع الرباعي: يوفر قدرة جر وتسلق ممتازة، ويمكنه التكيف مع بيئات البناء غير المستوية المختلفة.
2. قدرة التشغيل الفعالة والنظيفة
◦ دوار الطحن المتخصص: يضمن التصميم الأمثل لأسطوانة الطحن قطعًا سلسًا وكفاءة عالية واستهلاكًا اقتصاديًا للأدوات.
نظام متكامل لإزالة الغبار: قياسي مجهز بأنظمة إزالة الغبار الميكانيكية وأنظمة قمع الغبار برذاذ الماء، والتحكم بشكل فعال في الغبار الناتج أثناء عملية الطحن، وتلبية متطلبات حماية البيئة للبناء البلدي، وتقديم صورة جيدة للبناء المتحضر.
3. تجربة عملية أنسنة
◦ التشغيل السهل: نظام التحكم الهيدروليكي بسيط وسهل التشغيل، وسهل البدء به، ويمكنه تدريب المشغلين بسرعة.
كابينة مريحة: توفر مجالًا جيدًا للرؤية وبيئة تشغيل، مما يقلل من عبء العمل على المشغل.
صيانة مريحة: تخطيط نقاط الصيانة اليومية معقول ويسهل الوصول إليه، مع تكاليف صيانة منخفضة وفترة صيانة طويلة.
المعلمات التقنية
| غرض |
XM503 |
| عرض الطحن |
500 ملم |
| أقصى عمق للطحن |
180 ملم |
| مسافة أنف الأداة |
15 ملم |
| نموذج المحرك |
SC4H-C125 |
| السرعة المقدرة |
2200 دورة في الدقيقة |
| القوة المقدرة |
92 كيلو واط |
| خزان الوقود |
140L |
| خزان المياه |
300L |
| سرعة العمل |
0-40 م/دقيقة |
| سرعة المشي |
0-6 كم/ساعة |
| القدرة على التسلق النظري |
50% |
| أقصى ارتفاع للتفريغ |
1200 ملم |
| قدرة التفريغ النظرية |
42 م 3 / ساعة |
| الوزن الإجمالي |
≥7800/7300 كجم |
| الحد الأدنى لنصف قطر الطحن |
350 ملم |
| الخلوص الأرضي |
180 ملم |
| المسار الأمامي |
1720×300×620 ملم |
| الزاحف الخلفي |
1720×300×620 ملم |
| جهاز الحزام الناقل |
| إجمالي عرض الحزام الناقل |
800 ملم |
| عرض ناقل التفريغ |
800 ملم |
| قدرة نقل الحزام الناقل |
≥330 م 3 / ساعة |
| أبعاد الشحن |
| الآلات (الطول × العرض × الارتفاع) |
7650×2580×3000 ملم |
| الحزام الناقل (الطول × العرض × الارتفاع) |
8060×1150×1500 ملم |
استخدامات المنتج

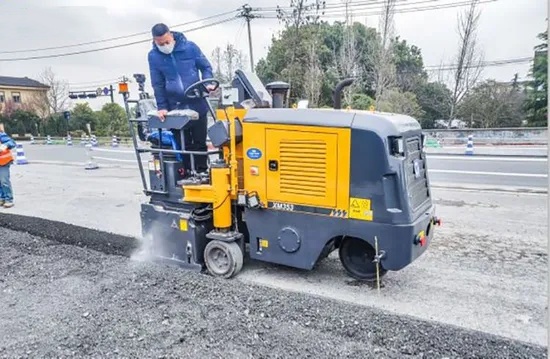

• الطرق البلدية: طحن الطرق الحضرية محليًا، وإصلاح الحفر، وترميم المناطق المحيطة بالآبار.
• الشارع والمجتمع: تعبيد وتجديد الطرق والساحات الداخلية داخل المجتمع.
• المرافق المرورية: إزالة علامات الطريق ومطبات السرعة.
• العمليات المساعدة: توفير عمليات تكميلية للمناطق التي لا تستطيع آلات الطحن الكبيرة الوصول إليها.
دليل تشغيل المنتج
يجب أن يتوافق تشغيل آلة الطحن XM503 مع لوائح السلامة. قبل البدء في العمل، تحقق من تآكل أدوات القطع ومستوى الزيت وفوهات إزالة الغبار. بعد البدء، قم بوضعه في وضع الخمول للتسخين المسبق والتحكم في حركة وتوجيه المعدات من خلال ذراع التحكم. عند الطحن، اضبط العمق والسرعة المناسبين وفقًا لظروف العمل، وأدخل الأداة بسلاسة وحافظ على معدل تغذية موحد لضمان سطح عمل مسطح. انتبه دائمًا إلى البيئة المحيطة واحظر بشدة على الأطراف الاقتراب من الأجزاء الدوارة. بعد العمل، قم بتنظيف المعدات وإجراء الصيانة اليومية. يجب أن تتبع العمليات التفصيلية دليل المستخدم الرسمي بدقة.
التعليمات
1. ما هو الحد الأدنى لنصف قطر الدوران وقابلية مرور المعدات؟
ج: إنها تعتمد تصميمًا مدمجًا ونظام دفع رباعي، مع نصف قطر دوران صغير وقدرة قوية على المناورة. ويمكنه المرور بمرونة عبر الشوارع الضيقة ومداخل المجتمع، والتكيف مع البيئة المعقدة للبناء البلدي.
2. ما مدى فعالية نظام إزالة الغبار؟ هل يمكنها تلبية متطلبات حماية البيئة؟
ج: إنها مجهزة بنظام مزدوج لإزالة الغبار ميكانيكيًا وقمع الغبار برذاذ الماء بشكل قياسي، مما يمنع انتشار الغبار بشكل فعال ويلبي متطلبات حماية البيئة لبناء البلديات بشكل كامل، مما يحقق التشغيل المتحضر.
3. ما هي الجوانب التي يجب ملاحظتها في الصيانة اليومية؟
ج: افحص تآكل الأداة ومستوى الزيت الهيدروليكي وشد الحزام كل يوم. قم بتنظيف عنصر مرشح إزالة الغبار بانتظام واستبدل زيت التشحيم. للحصول على دورات صيانة مفصلة، يرجى الرجوع إلى دليل التشغيل.
4. ما هو تكرار وتكلفة استبدال الأداة؟
ج: يعتمد عمر الأداة على صلابة المادة المطحونة. بشكل عام، يمكن استخدامه لمدة 80 إلى 120 ساعة على الطرق الإسفلتية ذات القوة المتوسطة. يوصى باستخدام أدوات القطع الأصلية في المصنع. تكلفة القطعة منخفضة نسبيًا، ولكن هناك حاجة إلى أدوات خاصة للاستبدال.
5.كيفية استكشاف أعطال المعدات بسرعة؟
ج: أولاً، تحقق من رمز الإنذار الموجود على لوحة القيادة وقم بإصدار حكم أولي من خلال الرجوع إلى الدليل. تشمل المشاكل الشائعة انسداد دوائر الزيت وأعطال المستشعر وما إلى ذلك. يوصى بالاتصال بنقطة خدمة معتمدة لإجراء التشخيص المهني.
6. هل يدعم التكوين المخصص؟
ج: تتوفر الملحقات الاختيارية مثل أدوات القطع المقواة وأدوات التسوية عالية الدقة. بالنسبة للمتطلبات الخاصة، من الضروري التواصل وتأكيد التوافق مع الشركة المصنعة مسبقًا.
