مقدمة المنتج

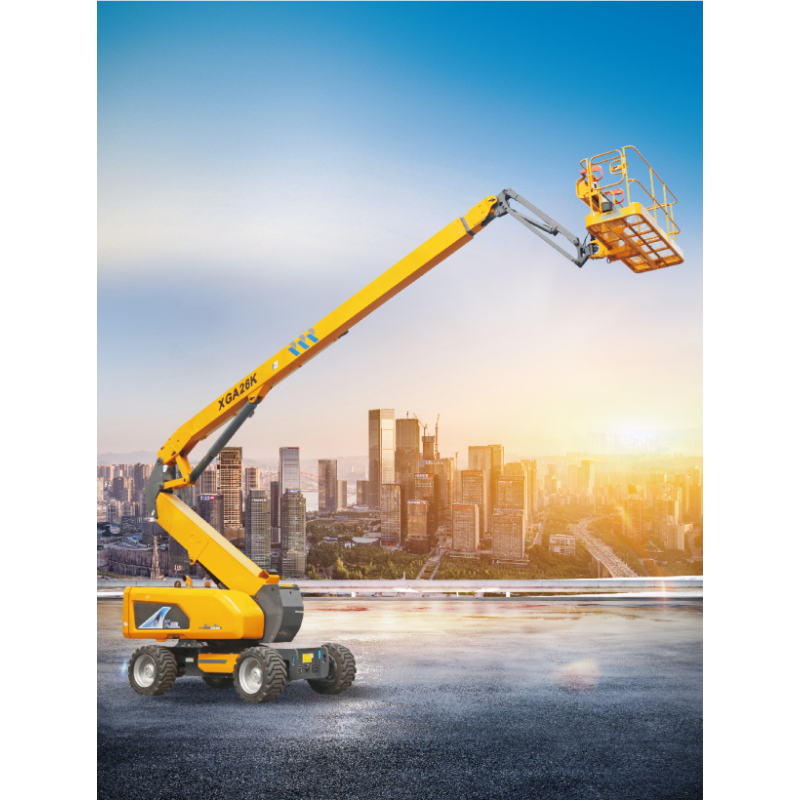

XGA26K
XGA26K عبارة عن رافعة مفصلية ذاتية الدفع للخدمة الشاقة تعمل بالديزل للعمليات الخارجية على ارتفاعات عالية. ويتميز بأقصى ارتفاع للعمل يبلغ 26 مترًا، وأقصى امتداد أفقي يبلغ 12.2 مترًا، وقدرات تحميل مزدوجة تبلغ 256 كجم (غير مقيدة) و350 كجم (محدودة). مجهزة بذراع مرن متعدد المفاصل ونظام طاقة ديزل موثوق به، فهي توفر قدرة قوية على التكيف مع التضاريس وأداء مستقر. هذا النموذج مناسب تمامًا للبناء والهندسة البلدية والصيانة الصناعية وبيئات العمل الخارجية المعقدة الأخرى.
XGA26K1
XGA26K1 عبارة عن نسخة مطورة من رافعة ذراع مفصلية تعمل بالديزل XGA26K. فهو يحتفظ بهيكل ذراع الرافعة الكلاسيكي والأداء الأساسي، مع تخطيط عام محسّن وتكوين هيكل محسّن. كما أنه يدعم أوضاع التحميل المزدوج 256 كجم / 350 كجم ويصل إلى أقصى ارتفاع للعمل يبلغ 26 مترًا. وبفضل القدرة المحسنة على المناورة والمتانة الهيكلية، فإنه يتكيف مع ظروف العمل القاسية والعمليات المكثفة طويلة الأمد، مما يخدم مشاريع خارجية متنوعة على ارتفاعات عالية.
مزايا المنتج
المزايا المشتركة لـ XGA26K وXGA26K1
تصميم الحمل المزدوج : حمولة قياسية تبلغ 256 كجم وأوضاع تحميل ثقيلة 350 كجم لتلبية المتطلبات المختلفة للأفراد والأدوات.
ذراع الرافعة المفصلية المرنة : ذراع الرافعة متعدد الأقسام يتجاوز العوائق بسهولة ويعمل في زوايا عمل معقدة.
محرك ديزل قوي : تشغيل مستمر لساعات طويلة دون شحن متكرر، مثالي للعمل في الهواء الطلق طوال اليوم.
قدرة فائقة على الحركة : تضمن القدرة على التدرج بنسبة 45% السفر المستقر على الطرق المنحدرة والموحلة والحصوية.
دوران مستمر 360 درجة : دوران القرص الدوار كامل المدى يتيح تحديد موضع مرن دون وجود بقع عمياء.
التحكم الهيدروليكي السلس : تعمل حركة ذراع الرافعة الثابتة والتشغيل البسيط على تعزيز راحة العمل.
نظام أمان كامل : حماية مدمجة من الحمل الزائد، وإنذار للإمالة، وجهاز خفض الطوارئ لضمان السلامة الكاملة.
هيكل متين : هيكل متين ومكونات مقاومة للتآكل تقلل من تكرار الصيانة.
مزايا حصرية
XGA26K : حجم محفوظ صغير الحجم، ونقل فعال من حيث التكلفة، وتكوين ناضج ومستقر للمشاريع الخارجية العامة.
XGA26K1 : هيكل محسّن وأجزاء هيكلية معززة، ومقاومة أفضل للصدمات وعمر خدمة أطول؛ تحسين مرونة التوجيه لمواقع العمل الضيقة.
مواصفات المنتج
غرض |
وحدة |
XGA26K |
XGA26K1 |
الأعلى. ارتفاع العمل |
م |
26 |
26 |
الأعلى. ارتفاع المنصة |
م |
24 |
24 |
الأعلى. التوعية الأفقية |
م |
12.2 |
12.2 |
سعة الحمولة المقدرة |
كجم |
256 (غير محدود) / 350 (محدود) |
256 (غير محدود) / 350 (محدود) |
أبعاد المنصة |
مم |
1420 × 720 × 1100 |
1420 × 720 × 1100 |
البعد الكلي (محفوظ) |
مم |
8980 × 2280 × 2350 |
9020 × 2280 × 2380 |
الوزن الإجمالي |
كجم |
9800 |
10100 |
مصدر الطاقة |
- |
محرك الديزل |
محرك الديزل |
سرعة السفر (مخزنة / ممتدة) |
كم/ساعة |
5.2 / 0.8 |
5.2 / 0.8 |
الأعلى. القدرة على التدرج |
% |
45 |
45 |
زاوية دوران القرص الدوار |
° |
360 درجة مستمرة |
360 درجة مستمرة |
زاوية تأرجح المنصة |
° |
180 |
180 |
الخلوص الأرضي |
مم |
200 |
205 |
سيناريوهات التطبيق
لXGA26K وXGA26K1
تشييد المباني : تجديد الجدران الخارجية وتركيب الهياكل الفولاذية وأعمال البناء العلوية.
الهندسة البلدية : إصلاح مصابيح الشوارع، وصيانة المرافق المرورية، وتقليم المناظر الطبيعية.
المنشآت الصناعية : فحص معدات الإنتاج وصيانة خطوط الأنابيب والتنظيف عالي المستوى.
الأماكن العامة الكبيرة : الصيانة الخارجية والتركيب الكهروميكانيكي للملاعب والمطارات ومراكز المعارض.
أعمال التأجير : معدات جوية متعددة الاستخدامات لمختلف المشاريع الهندسية الخارجية المؤقتة.
توصية السيناريو
دليل التشغيل
التفتيش قبل العملية
تحقق من مستويات وقود الديزل وزيت المحرك والزيت الهيدروليكي، وتأكد من عدم وجود تسرب للسوائل.
افحص ضغط الإطارات وحالة السطح ومدى إحكام جميع مسامير العجلات.
تحقق من حواجز السلامة وباب المنصة ومفاتيح الحد وزر التوقف في حالات الطوارئ.
اختبار نظام الإنذار وجهاز خفض الطوارئ لضمان التشغيل العادي.
خطوات التشغيل
قم بتشغيل محرك الديزل وانتظر الفحص الذاتي للنظام والتباطؤ المستقر.
قم بقيادة الآلة إلى منطقة ثابتة ومسطحة، ثم قم بتعشيق فرامل الانتظار.
قم بتشغيل أذرع التحكم ببطء لرفع ذراع الرافعة وتمديدها وتدويرها إلى الموضع المستهدف.
اضبط زاوية المنصة لتحديد المواقع بدقة واتبع حدود التحميل بدقة.
بعد الانتهاء من العمل، قم بسحب ذراع الرافعة بالكامل وخفضه، ثم قم بإيقاف تشغيل المحرك.
لوائح السلامة
لا تتجاوز الحمولة المقدرة؛ حدد وضع التحميل المناسب وفقًا لمتطلبات العمل.
تعمل فقط على أرض صلبة. يجب ألا يتجاوز المنحدر الأرضي 5 درجات أثناء التشغيل.
أوقف جميع العمليات فورًا عندما تتجاوز سرعة الرياح 12.5 م/ث.
يجب على المشغلين ارتداء خوذات السلامة وأحزمة الأمان أثناء العمل على ارتفاعات عالية.
إجراء فحص منتظم لجميع أجهزة السلامة والأجزاء الهيدروليكية.
التعليمات
س1: ما الفرق بين وضعي التحميل 256 كجم و350 كجم؟
ج: 256 كجم هو الوضع غير المقيد الذي يدعم الحد الأقصى للوصول الكامل. 350 كجم هو وضع الحمل الثقيل مع وصول محدود للسلامة التشغيلية. اختر الوضع بناءً على احتياجات العمل الفعلية.
س2: ما هو استهلاك الوقود؟
ج: متوسط استهلاك الوقود هو 7-9 لتر في الساعة في ظل ظروف العمل العادية. يدعم خزان الوقود ذو السعة الكبيرة التشغيل المستمر لفترة طويلة.
س3: ما هي الاختلافات الرئيسية بين XGA26K وXGA26K1؟
ج: يستخدم XGA26K1 هيكلًا معززًا ومكونات مطورة، مما يتميز بمتانة أفضل ومقاومة للصدمات ومرونة في التوجيه. تعتبر XGA26K فعالة من حيث التكلفة لسيناريوهات العمل التقليدية. معلمات العمل الرئيسية الخاصة بهم هي نفسها.
س 4: هل يمكن للآلات العمل على الأراضي الوعرة والمنحدرة؟
ج: نعم. يتمتع كلا الطرازين بقدرة صعود تصل إلى 45% وقدرة ممتازة على المرور، مما يمكنهما العمل بثبات على الطرق الخارجية الموحلة والحصوية والمنحدرة.
س 5: ما هي تكوينات السلامة المجهزة؟
ج: كلاهما مزود بنظام الحماية من الحمل الزائد، وإنذار الإمالة، وإيقاف الطوارئ، ونظام خفض الطوارئ لتوفير الحماية الكاملة للمشغلين والمعدات.
س6: هل النقل مريح؟
ج: يتميز كلا الطرازين بأبعاد تخزين مدمجة، متوافقة مع الشاحنات والحاويات القياسية لسهولة النقل.
