مقدمة المنتج
يشتهر الطراز XCA1800 بتقنيته المبتكرة وقدراته التشغيلية عالية الكفاءة. إنها تستخدم تقنية تصحيح تعويض تشوه ذراع الرافعة الطويلة للغاية وتقنية التحكم في ثبات الحركة ذات الحمل الثقيل على ارتفاعات عالية، مما يعزز بشكل كبير الاستقرار وقدرات تحديد المواقع الدقيقة في ظل ظروف العمل القاسية. يعمل نظام الدعم على شكل جناح لذراع توربينات الرياح ذاتية التراجع على تقليل وقت نشر دعم ذراع الجمالون من ساعة واحدة إلى 25 دقيقة فقط، مما يعزز بشكل كبير عملية النقل والكفاءة التشغيلية.
ميزة المنتج
قدرة ممتازة على رفع توربينات الرياح
رافعة ذات تسعة محاور بقدرة 1600 طن لجميع التضاريس مع مخططات تحميل هي الأفضل في فئتها. مع العديد من أذرع طاقة الرياح المتخصصة المدمجة، تتوفر توربينات الرياح الرفعية بمحور يبلغ 140 مترًا، مما يجعلها رائدة في الأداء في الصناعة.
قدرة نقل موقع العمل ذات الأحمال الثقيلة المتميزة
نظام محرك عالمي فريد ثنائي الطاقة وثماني محاور، محرك ميكانيكي سداسي المحاور + محرك هيدروليكي عالي السرعة ثنائي المحور، يساهم في نقل موقع العمل ذو الأحمال الثقيلة، أي مع ذراع الرافعة، وجهاز الرفع الفائق، وذراع طاقة الرياح وأذرع الامتداد المرفقة وقدرة التسوية بنسبة 30%؛
نظام تعليق مستقل مبتكر للخدمة الشاقة بذراع عرضي واحد، بحد أدنى. الخلوص الأرضي بمقدار 500 ملم وتحسين قدرة التمرير بنسبة 30% يسهل التعامل مع التضاريس في المناطق الجبلية أثناء النقل إلى موقع العمل.

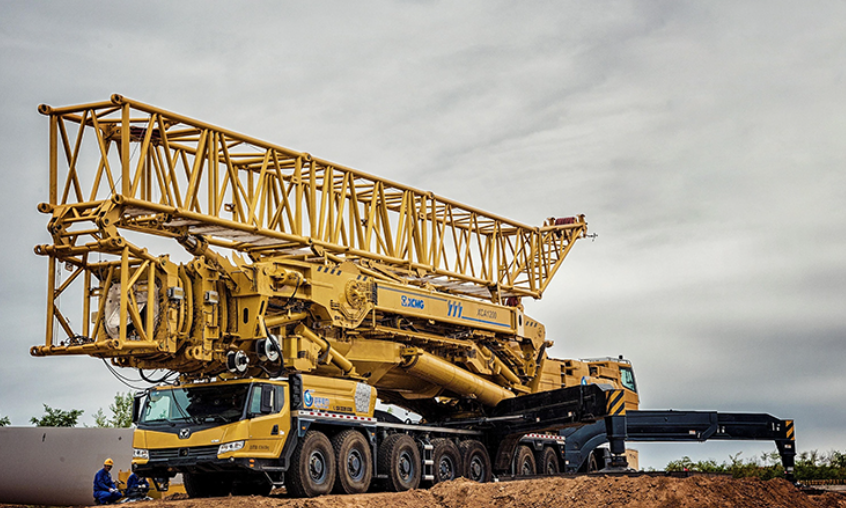

كفاءة عالية في النقل من موقع توربينات الرياح إلى موقع آخر في موقع العمل
مع عدم الحاجة إلى إزالة ذراع طاقة الرياح المبتكر القابل للطي ذاتيًا، لا يلزم سوى ساعتين لتخزين الرافعة، وكفاءة نقل عالية وتوفير التكلفة.
المعلمات التقنية
|
البعد
|
وحدة
|
XCA1800
|
|
الطول الكلي
|
مم
|
21355
|
|
العرض الكلي
|
مم
|
3000
|
|
الارتفاع الكلي
|
مم
|
4000
|
|
وزن
|
كجم
|
90000
|
|
قوة المحرك المقدرة
|
كيلوواط/(ص/دقيقة)
|
485/1800
|
|
الأعلى. قدرة الرفع الإجمالية المقدرة
|
ر
|
1800
|
|
طفرة القاعدة
|
م
|
20.8
|
|
ذراع الرافعة الممتد بالكامل + الجيب
|
م
|
155
|
استخدامات المنتج

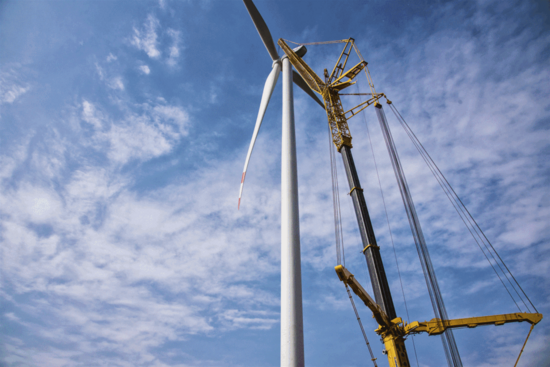

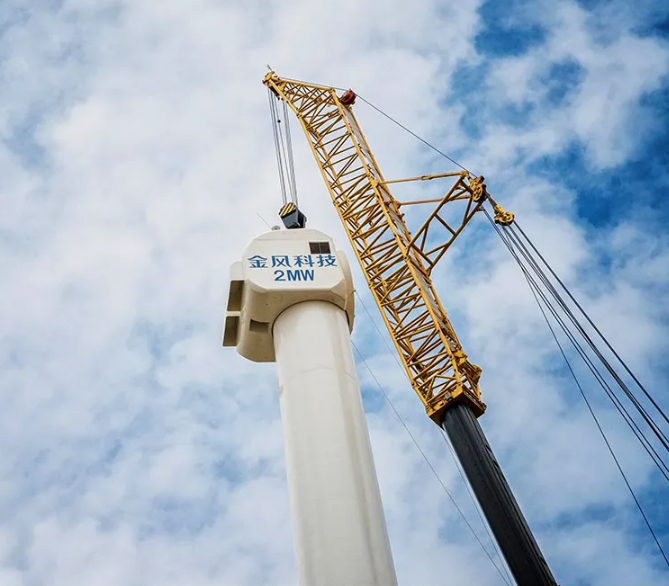

1. تركيب وصيانة توربينات الرياح فائقة السرعة على الشاطئ
تعد XCA1800 الرافعة الأعلى أداءً في العالم لجميع التضاريس لتركيبات توربينات الرياح بطول 140 مترًا، وتتميز بقدرة رفع تصل إلى 148 طنًا. تم تصميمه خصيصًا لتوربينات الرياح الكبيرة التي تتراوح من 2.0 ميجاوات إلى 4.65 ميجاوات وما فوق، وهو يتعامل بكفاءة مع تركيب وصيانة الكرات والشفرات والمكونات الأخرى على ارتفاعات تصل إلى 140 مترًا أو حتى 155 مترًا.
2. بناء البنية التحتية على نطاق واسع
يتم نشره على نطاق واسع في مواقع البناء الكبرى مثل الطرق السريعة والجسور، ويتعامل مع المكونات الثقيلة مسبقة الصب والهياكل الفولاذية الكبيرة. إن قدرة الرفع الاستثنائية وتكوينات ذراع الرافعة الممتدة تتعامل بشكل فعال مع مهام الرفع طويلة المدى وعالية الصعوبة.
3. مشروع البتروكيماويات رفع المعدات الثقيلة
وفي مصانع البتروكيماويات والمشاريع المماثلة، فإنها تتعامل مع رفع أبراج التفاعل الكبيرة والأنابيب الثقيلة والمعدات الحيوية. تضمن قدرتها الدقيقة على الحركة الدقيقة واستقرارها المتميز التركيب والإزالة الآمنة للمعدات الكبيرة داخل مساحات المصنع الضيقة، مما يضمن تحديد الموقع الدقيق للآلات الرئيسية.
4. العمليات في التضاريس المعقدة والبيئات القاسية
بفضل القدرات القوية على الطرق الوعرة ونظام التعليق المستقل الوحيد في الصناعة، يتنقل الطراز XCA1800 بسهولة في التضاريس الوعرة بما في ذلك الجبال والتلال والأراضي المالحة والقلوية والظروف الموحلة. لقد أثبتت كفاءة التشغيل في التربة الناعمة والظروف الممطرة في مدينة Qinzhou، Guangxi.
5. النقل الفعال والنشر السريع
يوفر الطراز XCA1800 كفاءة نقل متميزة. وهي قادرة على نقل معداتها فائقة السرعة، وتكمل عملية نقل لمسافة 4-5 كيلومترات في التضاريس الجبلية خلال 3 ساعات فقط. يستغرق الانتقال من وضع التشغيل إلى وضع النقل أقل من يوم واحد، مما يعزز بشكل كبير كفاءة العمل بين مواقع التوربينات داخل مزارع الرياح. وقد سجلت رقماً قياسياً في الصناعة من خلال تركيب 15 توربينة رياح بطول 140 متراً في 27 يوماً.
دليل تشغيل المنتج
يجب أن تلتزم العمليات باستخدام XCA1800 بشكل صارم بالبروتوكولات المعمول بها. قبل بدء العمل، تأكد من تمديد جميع أذرع الامتداد ودعمها بالكامل على أرض صلبة ومستوية. استخدم نظام التحكم الذكي لتحريك ذراع الرافعة بسلاسة، مع إيلاء اهتمام خاص لقدرة نظام التعليق المستقل على التكيف مع التضاريس المعقدة. أثناء عمليات الرفع، يجب على شخص إشارة مخصص توجيه الأنشطة لضمان تثبيت البضائع بشكل آمن وإبقائها بعيدة عن الموظفين. يجب أن يكون جميع المشغلين معتمدين لأدوارهم.
التعليمات
1. ما الذي يمكن أن يسبب حركة بطيئة أو ضعيفة للآلة؟
تشمل الأسباب المحتملة ما يلي: عدم كفاية السائل الهيدروليكي أو تدهوره، أو انسداد المرشحات، أو انخفاض كفاءة المضخة الهيدروليكية، أو عدم كفاية إنتاج طاقة المحرك.
2. ما هي المشكلات التي قد تسبب انحراف الماكينة؟
تشمل الأسباب المحتملة ما يلي: ضغط غير متساوٍ في الإطارات على العجلات اليسرى واليمنى، أو سحب الفرامل، أو خلل في محركات السير أو مجموعات الصمامات، أو توتر المسار غير المتسق.
3. ما الذي يجب فعله في حالة حدوث ضجيج أو اهتزاز غير طبيعي أثناء التشغيل؟
أوقف التشغيل فورًا وتحقق من مصدر الضوضاء/الاهتزاز. تشمل الأسباب المحتملة المكونات السائبة أو المحامل التالفة أو دخول الهواء إلى النظام الهيدروليكي أو الشقوق الهيكلية. مطلوب التشخيص المهني.
4. ما الذي يجب فعله عند مواجهة خطأ لا يمكن حله بشكل مستقل؟
أوقف التشغيل على الفور، وسجل رمز الخطأ والأعراض، واتصل بمحطة خدمة ما بعد البيع المعتمدة لشركة XCMG لموظفي الإصلاح المحترفين لمعالجة المشكلة.
5. ما هي الاحتياطات التي ينبغي اتخاذها عند نقل المعدات لمسافات طويلة؟
قم بسحب جميع معدات العمل إلى موضع النقل. تأمين جميع آليات القفل. تأكد من أن وزن المعدات وأبعادها تتوافق مع لوائح الطريق. اربط الحمولة بشكل آمن واعرض العلامات التحذيرية.
6. ما هي الاستعدادات اللازمة للتخزين طويل الأمد؟
تنظيف الجهاز جيدا. قم بملء خزانات الوقود والزيت الهيدروليكي حتى سعتها القصوى. تطبيق مقاومة للصدأ على الأسطح المعدنية المكشوفة. قم بإزالة البطارية للتخزين المنفصل وشحنها بشكل دوري. رفع الإطارات عن الأرض.
