পণ্য বিবরণ

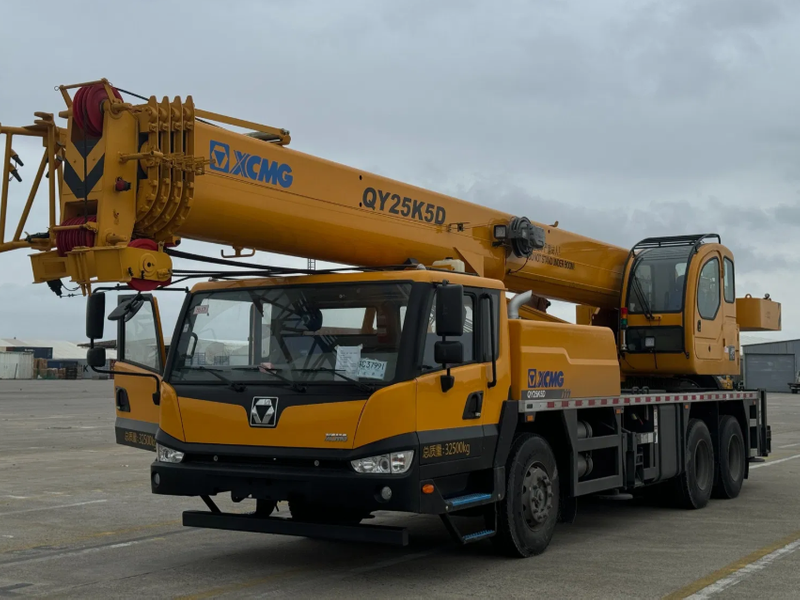

QY25K5D-5 হল একটি 25-টন মাঝারি-শুল্ক হাইড্রোলিক ট্রাক ক্রেন যা উচ্চ-ফ্রিকোয়েন্সি, সংকীর্ণ-স্থান এবং বহু-দৃশ্য উত্তোলন অপারেশনের জন্য ডিজাইন করা হয়েছে। এটিতে একটি 41m পাঁচ-সেকশনের সিঙ্ক্রোনাস টেলিস্কোপিক প্রধান বুম (2য়/3য়/4র্থ/5ম বিভাগগুলি একযোগে প্রসারিত হয়), বারবার মোড স্যুইচিং দূর করে এবং ভুল অপারেশনের ঝুঁকি হ্রাস করে। একটি কমপ্যাক্ট বডি (13,050×2,550×3,500mm) এবং একটি 32.5t অপারেটিং ওজন সহ, এটি 98% শহুরে/গ্রামীণ রাস্তা, সেতু এবং টানেলের সাথে খাপ খায়। একটি জ্বালানী-দক্ষ ডিজেল ইঞ্জিন (220kW/2200rpm) দ্বারা চালিত এবং একটি বুদ্ধিমান হাইড্রোলিক কন্ট্রোল সিস্টেমের সাথে সজ্জিত, এটি শক্তিশালী উত্তোলন কর্মক্ষমতা, মসৃণ যৌগিক ক্রিয়া এবং উচ্চ নির্ভরযোগ্যতা প্রদান করে। রিইনফোর্সড বুম স্ট্রাকচার (10% বড় ক্রস-সেকশন) এবং হেভি-ডিউটি স্লিউইং রিং কঠোর পরিস্থিতিতে স্থিতিশীল উত্তোলন নিশ্চিত করে। পৌরসভার কাজ, বিল্ডিং নির্মাণ, সেতু প্রকল্প এবং লজিস্টিক হ্যান্ডলিংয়ের জন্য আদর্শ, এটি দক্ষতা, নিরাপত্তা এবং কম অপারেশন খরচের ভারসাম্য বজায় রাখে।
পণ্যের সুবিধা
উচ্চ দক্ষতা এবং সিঙ্ক্রোনাস টেলিস্কোপিক বুম : সহ 41m প্রধান বুম 2-5ম সেকশন সিঙ্ক্রোনাস এক্সটেনশন (কোনও ক্রম প্রয়োজন নেই), ডুয়াল-সিলিন্ডার মডেলের তুলনায় 80% দ্রুত এক্সটেনশন; প্রধান বুম ফুল এক্সটেনশন ≤93s.
শক্তিশালী উত্তোলন ক্ষমতা এবং স্থিতিশীলতা : 10% বড় বুম ক্রস-সেকশন, উচ্চ-শক্তি ইস্পাত বুম এবং 6-টন কাউন্টারওয়েট; সর্বোচ্চ উত্তোলন মুহূর্ত 1,005kN·m; অতি স্থিতিশীলতার জন্য 5.14×6.0m আউটরিগার স্প্যান।
সংকীর্ণ স্থানগুলির জন্য কম্প্যাক্ট এবং নমনীয় : 13.05m×2.55m×3.5m বডি, 22m সর্বনিম্ন বাঁক ব্যাস, 40% গ্রেডেবিলিটি; শহুরে রাস্তা, গ্রামীণ রাস্তা এবং আঁটসাঁট কাজের সাইটগুলির সাথে খাপ খায়।
শক্তি-সংরক্ষণ এবং কম অপারেশন খরচ : অপ্টিমাইজড ফুয়েল ইনজেকশন সহ ইউরো VI-সঙ্গত ডিজেল ইঞ্জিন; ইন্টেলিজেন্ট হাইড্রোলিক সিস্টেম 8-10% বনাম সমবয়সীদের দ্বারা জ্বালানী খরচ হ্রাস করে; ইউরিয়া প্রয়োজন নেই।
নিরাপদ এবং আরামদায়ক অপারেশন : 10-ইঞ্চি টাচস্ক্রিন, 360° ক্যামেরা এবং স্বয়ংক্রিয় এসি সহ FOPS/ROPS-প্রত্যয়িত ক্যাব; কম শক সহ মসৃণ উত্তোলন/লাফিং/স্লিউইং; একাধিক নিরাপত্তা ইন্টারলক।
সহজ রক্ষণাবেক্ষণ এবং টেকসই : ফিল্টার এবং জলবাহী উপাদানগুলিতে গ্রাউন্ড-লেভেল অ্যাক্সেস; চাঙ্গা চ্যাসিস এবং পরিধান-প্রতিরোধী অংশ; 1-বছর/2,000-ঘন্টা স্ট্যান্ডার্ড ওয়ারেন্টি।
পণ্যের পরামিতি
প্যারামিটার |
স্পেসিফিকেশন |
মডেল |
QY25K5D-5 |
মেশিনের ধরন |
25-টন হাইড্রোলিক ট্রাক ক্রেন |
সর্বোচ্চ রেট উত্তোলন ক্ষমতা |
25 t (3 মি ব্যাসার্ধে) |
অপারেটিং ওজন |
32,500 কেজি |
প্রধান বুম দৈর্ঘ্য |
10.5m–41m (5টি বিভাগ) |
প্রধান বুম + জিব দৈর্ঘ্য |
49.3 মি পর্যন্ত |
সর্বোচ্চ উচ্চতা উত্তোলন |
40.7 মি (প্রধান বুম) |
সর্বোচ্চ উত্তোলন মুহূর্ত |
1,005 kN·m |
আউটরিগার স্প্যান (L×R) |
5.14 মি × 6.0 মি |
ইঞ্জিন শক্তি |
220 কিলোওয়াট / 2200 আরপিএম |
ভ্রমণের গতি |
≤80 কিমি/ঘণ্টা |
মিন. বাঁক ব্যাস |
22 মি |
গ্রেডযোগ্যতা |
≥40% |
জ্বালানী ট্যাংক ক্ষমতা |
300 এল |
বুম এক্সটেনশন সময় (সম্পূর্ণ) |
≤93 সে |
Slewing গতি |
≥2.5 r/মিনিট |
পণ্য অ্যাপ্লিকেশন
মিউনিসিপ্যাল ইঞ্জিনিয়ারিং : শহুরে রাস্তা রক্ষণাবেক্ষণ, পাইপলাইন স্থাপন, রাস্তার আলো/বিজ্ঞাপন উত্তোলন, এবং সবুজায়ন প্রকল্প (সংকীর্ণ-স্থান অভিযোজন)徐工集团.
বিল্ডিং কনস্ট্রাকশন : ফাউন্ডেশন লিফটিং, স্টিল স্ট্রাকচার ইন্সটলেশন, প্রিফেব্রিকেটেড কম্পোনেন্ট উত্তোলন, এবং মাঝামাঝি বিল্ডিংয়ের জন্য উপাদান হ্যান্ডলিং徐工集团.
সেতু ও সড়ক প্রকল্প : ছোট সেতু নির্মাণ, কালভার্ট স্থাপন, রোডবেড কমপ্যাকশন, এবং গার্ডেল উত্তোলন徐工集团.
লজিস্টিকস এবং গুদামজাতকরণ : কন্টেইনার লোডিং/আনলোডিং, ভারী কার্গো উত্তোলন, এবং ইয়ার্ড সরঞ্জাম স্থানান্তর徐工集团.
গ্রামীণ ও ক্ষুদ্র পরিমাপের কাজ : খামারের যন্ত্রপাতি পরিচালনা, জল সংরক্ষণ প্রকল্প, এবং গ্রামীণ বাড়ি নির্মাণ徐工集团.
অপারেশন নির্দেশিকা
1 .প্রি-অপারেশন পরিদর্শন
ইঞ্জিন তেল, কুল্যান্ট, জলবাহী তেল এবং জ্বালানীর মাত্রা পরীক্ষা করুন; ফুটো জন্য পায়ের পাতার মোজাবিশেষ / জয়েন্টগুলি পরিদর্শন করুন.
পরিধান, শিথিলতা বা ক্ষতির জন্য আউটরিগার, বুম বিভাগ এবং পিন যাচাই করুন; আলগা অংশ শক্ত করুন।
নিরাপত্তা ডিভাইস পরীক্ষা করুন: সিট বেল্ট, ইমার্জেন্সি স্টপ, 360° ক্যামেরা, হর্ন এবং টাচস্ক্রিন (কোন ফল্ট অ্যালার্ম নেই)।
টায়ারের চাপ এবং পরিধান পরীক্ষা করুন; নিশ্চিত করুন যে আউটরিগার প্যাডগুলি অক্ষত আছে এবং শক্ত মাটিতে স্থাপন করা হয়েছে।
2. শুরু এবং অপারেশন
ক্যাবে প্রবেশ করুন, সিট বেল্ট বেঁধে দিন, সিট সামঞ্জস্য করুন এবং সমস্ত লিভারকে নিরপেক্ষে সেট করুন।
চাবিটিকে 'চালু' করুন, সিস্টেম স্ব-পরীক্ষার জন্য 15 সেকেন্ড অপেক্ষা করুন, তারপর ইঞ্জিন চালু করুন; অলস 3-5 মিনিট গরম করার জন্য।
আউটরিগারগুলিকে সম্পূর্ণভাবে প্রসারিত করুন, টাচস্ক্রিনের মাধ্যমে ক্রেনটিকে সমতল করুন এবং উত্তোলন মোড সেট করুন (স্ট্যান্ডার্ড/ভারী)।
লিভারগুলি পরিচালনা করুন: স্লিউইং/বুম লুফিংয়ের জন্য বাম, বুম এক্সটেনশন/হুক উত্তোলনের জন্য ডানদিকে; আকস্মিক আন্দোলন এড়িয়ে চলুন।
অপারেশনের পরে: হুক নামিয়ে দিন, বুম প্রত্যাহার করুন, স্টো আউটরিগার, 2-3 মিনিট নিষ্ক্রিয় করুন, তারপর ইঞ্জিন বন্ধ করুন।
3. নিরাপত্তা নোট
রেট করা উত্তোলন ক্ষমতা অতিক্রম করবেন না; 3°> ঢালে উত্তোলন এড়িয়ে চলুন।
কর্মী/প্রতিবন্ধকতা থেকে 5মি নিরাপদ দূরত্ব বজায় রাখুন; বুম/হুকের নিচে দাঁড়ানো নেই।
তীব্র আবহাওয়ায় (ভারী বৃষ্টি, বাতাস>6 级， কুয়াশা) বা পাওয়ার লাইনের কাছাকাছি কাজ করবেন না।
নরম মাটিতে আউটরিগার প্যাড ব্যবহার করুন; একটি স্থগিত লোড সঙ্গে ক্রেন সরান না.
FAQ
প্রশ্ন 1: আদর্শ অবস্থার অধীনে জ্বালানী খরচ কি?
A1: 18-22 L/h (স্ট্যান্ডার্ড লিফটিং মোড); ইকো মোড 5-8% দ্বারা খরচ হ্রাস করে।
প্রশ্ন 2: এটি কি সমস্ত বুম বিভাগের সিঙ্ক্রোনাস এক্সটেনশন সমর্থন করে?
A2: হ্যাঁ। 2য়-5ম বিভাগগুলি কোন ক্রম প্রয়োজন ছাড়াই সিঙ্ক্রোনাসভাবে প্রসারিত হয়, দক্ষতার উন্নতি করে।
প্রশ্ন 3: ওয়ারেন্টি সময়কাল কি?
A3: স্ট্যান্ডার্ড ওয়ারেন্টি: 1 বছর বা 2,000 কাজের ঘন্টা (যেটি প্রথমে আসে); বর্ধিত ওয়ারেন্টি উপলব্ধ।
প্রশ্ন 4: জিব দিয়ে সর্বোচ্চ উত্তোলন উচ্চতা কত?
A4: 49.3 মিটার পর্যন্ত (41m প্রধান বুম + 8.3m জিব)।
প্রশ্ন 5: বুম এক্সটেনশন ফল্ট কীভাবে পরিচালনা করবেন?
A5: প্রথমে হাইড্রোলিক তেলের স্তর এবং ফিল্টার পরীক্ষা করুন; অ্যালার্ম অব্যাহত থাকলে সিস্টেম পুনরায় চালু করুন। দোষ থেকে গেলে পেশাদার রক্ষণাবেক্ষণের সাথে যোগাযোগ করুন।
