পণ্য পরিচিতি

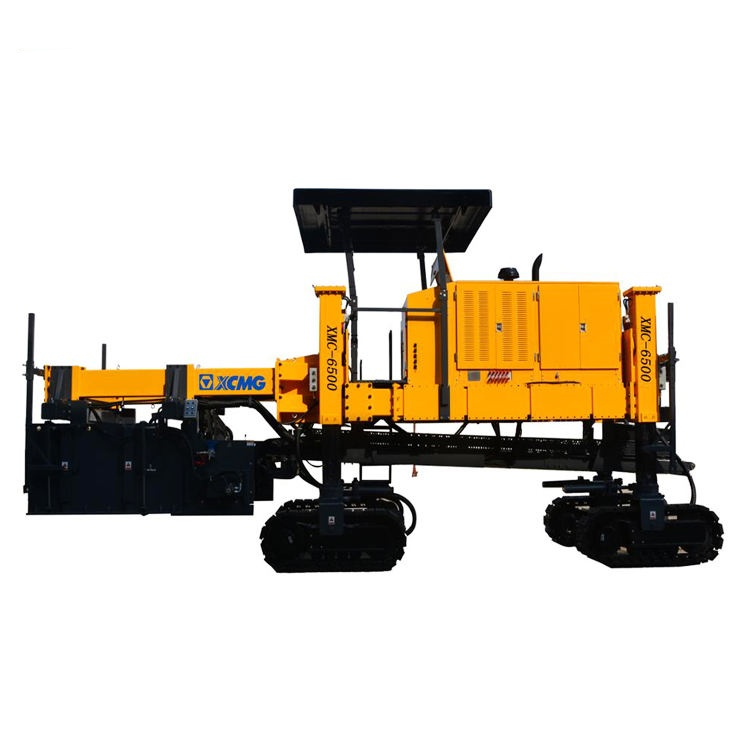

XG কংক্রিট পেভার XMC-6500 বহুমুখী স্লিপ ফর্ম পেভার হল একটি অত্যাধুনিক মেশিন যা দক্ষ এবং সুনির্দিষ্ট কংক্রিট পেভিং অপারেশনের জন্য ডিজাইন করা হয়েছে।
পণ্যের সুবিধা
1. নির্ভরযোগ্যতা এবং স্থায়িত্ব
* ক্রলার ড্রাইভ সিস্টেম: চার-ক্রলার ড্রাইভ সিস্টেম, প্রত্যেকেরই যথেষ্ট ট্র্যাকশন আনুগত্য প্রদানের জন্য বড় স্থল যোগাযোগ এলাকা রয়েছে।
* স্মার্ট সিলিন্ডার প্রযুক্তি: স্টিয়ারিং নিয়ন্ত্রণ এবং নিখুঁত সমন্বয় এবং সমন্বয়ের জন্য সহজ।
* মাল্টি-কন্ট্রোলার লেআউট, CAN বাস যোগাযোগ, অ্যাকুয়েটরের কেন্দ্রীভূত ব্যবস্থাপনা, সাধারণ বাহ্যিক সংযোগ।
2. সহজ অপারেশন, উচ্চ উত্পাদনশীলতা
* সম্পূর্ণ ট্র্যাক স্টিয়ারিং সিস্টেম এবং সম্পূর্ণ ট্র্যাক পজিশনিং বিভিন্ন ধরণের স্টিয়ারিং মোড সক্ষম করে। মেশিন বিভিন্ন কাজের অবস্থার জন্য সহজভাবে এবং দ্রুত অবস্থান করা যেতে পারে।
* ওয়াইড স্ক্রিন এলসিডি, বন্ধুত্বপূর্ণ মানব-মেশিন ইন্টারফেস, পরিচালনা করা সহজ।
3. বৈচিত্রপূর্ণ কনফিগারেশন এবং বহুমুখিতা
* কেন্দ্রীয়-অবস্থানযুক্ত ছাঁচনির্মাণটি গ্রেডের রাস্তা এবং স্কোয়ারের কংক্রিটের কাঠামোর জন্য ব্যবহৃত হয়।
* পার্শ্ব-অবস্থানযুক্ত ছাঁচনির্মাণ কার্ব, পাশের খাদ এবং বিরোধী সংঘর্ষের দেয়ালের জন্য ব্যবহৃত হয়। 3. পিছনে অবস্থান করা ছাঁচনির্মাণ নেতিবাচক ফাঁক প্যাভিং উপলব্ধি করে, যা কাঁধ ছাড়া দেশের রাস্তা এবং রাস্তার জন্য ব্যবহৃত হয়।
প্রযুক্তিগত পরামিতি
|
কনফিগারেশন প্রকার
|
কেন্দ্রীয় অবস্থানে
|
পাশে অবস্থান করা
|
পিছনে অবস্থান করা
|
|
পাকা প্রস্থ
|
2500 মিমি -4500 মিমি
|
100 মিমি -2500 মিমি
|
2500 মিমি -3000 মিমি
|
|
পাকা বেধ
|
100 মিমি -300 মিমি
|
100 মিমি -1500 মিমি
|
100 মিমি -300 মিমি
|
|
পাকা করার ক্ষমতা
|
120m3/ঘণ্টা
|
90m3/ঘণ্টা
|
90m3/ঘণ্টা
|
|
পাকা ব্যাসার্ধ
|
60 সেমি (পার্শ্বের ছাঁচ)
|
|
ক্রলার স্পেক।
|
চার বা তিন, মাত্রা (দৈর্ঘ্য × প্রস্থ × উচ্চতা): 1830X300X670 মিমি
|
|
ট্যাঙ্ক ক্ষমতা
|
জ্বালানী ট্যাঙ্ক: 320L, জলবাহী ট্যাঙ্ক: 320L, জলের ট্যাঙ্ক: 550L
|
|
কর্মক্ষমতা চালিত
|
পাকা গতি: 0-15 মি/মিনিট, ড্রাইভিং গতি: 0-30 মি/মিনিট
|
|
ইঞ্জিন শক্তি
|
132kW/2200r/মিনিট
|
|
স্বয়ংক্রিয় নিয়ন্ত্রণ
|
স্টিয়ারিংয়ের জন্য দুটি সার্কিট, এবং দুটি অনুদৈর্ঘ্য গ্রেডিয়েন্টের জন্য এবং একটি ট্রান্সভার্স গ্রেডিয়েন্টের জন্য (সাইড-পজিশন মোল্ডিং); স্টিয়ারিংয়ের জন্য চারটি
সার্কিট, অনুদৈর্ঘ্য গ্রেডিয়েন্টের জন্য চারটি সার্কিট (অন্যান্য প্রকার)।
|
|
কম্পন সিস্টেম
|
হাইড্রোলিক ড্রাইভ, 12টি স্বাধীন নিয়ন্ত্রণ সার্কিট পর্যন্ত, ক্রমাগত সামঞ্জস্যযোগ্য ফ্রিকোয়েন্সি।
|
|
লেভেলার/ঐচ্ছিক
|
সমতলকরণ প্রস্থ 480～1600mm, গভীরতা 0～150mm।
|
|
বেল্ট পরিবাহক
|
/
|
হাইড্রোলিক ড্রাইভ, ক্রমাগত সামঞ্জস্যযোগ্য গতি, বিপরীতমুখী। বেল্টের দৈর্ঘ্য 5.6 মি, প্রস্থ 600 মিমি, সর্বোচ্চ। গতি 110 মি/মিনিট।
|
|
Auger
|
ব্লেড ব্যাস 350 মিমি, গতি 0-33r/মিনিট
|
/
|
ব্লেড ব্যাস 350 মিমি, গতি 0-33r/মিনিট
|
|
টেম্পার
|
হাইড্রোলিক ড্রাইভ, স্টেপলেস সামঞ্জস্যযোগ্য ফ্রিকোয়েন্সি
|
/
|
হাইড্রোলিক ড্রাইভ, স্টেপলেস সামঞ্জস্যযোগ্য ফ্রিকোয়েন্সি
|
পণ্য ব্যবহার
• উচ্চ-গ্রেড হাইওয়ে এবং এক্সপ্রেসওয়েগুলির জন্য কার্ব স্টোন, ড্রেনেজ ডিচ, কেন্দ্রীয় বিচ্ছিন্নতা বাধা এবং সংঘর্ষ বিরোধী গার্ডেল নির্মাণ।
• বিমানবন্দর নির্মাণ: রানওয়ের চারপাশে সুবিধার নির্মাণ।
• জল সংরক্ষণ প্রকল্প: নদী এবং চ্যানেলগুলির আস্তরণ এবং ঢাল সুরক্ষা।
• মিউনিসিপ্যাল ইঞ্জিনিয়ারিং এবং নতুন গ্রামীণ নির্মাণ: পৌরসভার রাস্তা, গ্রামীণ রাস্তার বাঁধা।
পণ্য পরিচালনার নির্দেশিকা
1. সিস্টেম শুরু করুন: ইঞ্জিন চালু করুন এবং এটিকে গরম করার জন্য নিষ্ক্রিয় হতে দিন।
হাইড্রোলিক সিস্টেম শুরু করুন এবং সরঞ্জামের অবস্থান করুন।
2. প্যারামিটার সেটিং: কন্ট্রোল প্যানেলে প্রারম্ভিক প্যারামিটারগুলি যেমন পেভিং স্পিড, কম্পন ফ্রিকোয়েন্সি এবং কমপ্যাকশন ফোর্স সেট করুন।
3. রাখা শুরু করুন:
রেফারেন্স লাইনের সাথে ছাঁচটি সারিবদ্ধ করুন এবং ধীরে ধীরে এটিকে নির্মাণ অবস্থানে নামিয়ে দিন।
কংক্রিট দিয়ে সাইলোকে সমানভাবে পূরণ করতে স্ক্রু ডিস্ট্রিবিউটর বা স্ক্র্যাপার চালু করুন।
কংক্রিট সম্পূর্ণরূপে কম্প্যাক্ট করা নিশ্চিত করতে কম্পন রড এবং কমপ্যাকশন রডগুলি চালু করুন।
ধীরে ধীরে শুরু করে, সরঞ্জামগুলি স্বয়ংক্রিয়ভাবে প্রিসেট রেফারেন্স অনুসারে দিকনির্দেশ এবং উচ্চতা নিয়ন্ত্রণ করবে ক্রমাগত পাকাকরণ এবং আকার দেওয়ার জন্য।
FAQ
1. একটি 'সর্বজনীন' স্লিপফর্ম পেভার কি? এটা এবং ঐতিহ্যগত pavers মধ্যে পার্থক্য কি?
উত্তর: 'সর্ব-উদ্দেশ্য' বলতে বোঝায় যে ডিভাইসটি কার্যকারিতায় অত্যন্ত সংহত এবং একটি মেশিনের সাথে একাধিক উদ্দেশ্যে ব্যবহার করা যেতে পারে। বিভিন্ন ফ্রন্ট-এন্ড ছাঁচ (যেমন কার্বস্টোন, ড্রেনেজ ডিচ এবং গার্ডেলের ছাঁচ) প্রতিস্থাপন করে, একই প্রধান মেশিনে বিভিন্ন কংক্রিটের কাঠামোর পাকাকরণ এবং আকৃতি সম্পন্ন করা যেতে পারে।
মূল পার্থক্য: ঐতিহ্যগত পেভারগুলি প্রধানত ফ্ল্যাট অ্যাসফাল্ট বা কংক্রিটের পৃষ্ঠের স্তরগুলি প্রশস্ত করার জন্য ব্যবহৃত হয়। স্লিপফর্ম পেভার 'স্লাইডিং অপারেশন' এর মধ্য দিয়ে একটি নির্দিষ্ট ক্রস-বিভাগীয় আকৃতির সাথে একটি অবিচ্ছিন্ন কাঠামোতে কংক্রিটকে এক্সট্রুড, কম্পন এবং আকার দিতে পারে, ফর্মওয়ার্কের প্রিফেব্রিকেশন বা ইনস্টলেশনের প্রয়োজন ছাড়াই, এবং অত্যন্ত উচ্চ দক্ষতা রয়েছে।
2. নির্মাণের আগে সবচেয়ে গুরুত্বপূর্ণ প্রস্তুতিমূলক কাজ কি?
উত্তর: দুটি মূল প্রস্তুতি
1. সুনির্দিষ্ট রেফারেন্স সেটিংস: এটি ডিভাইসের 'চোখ'। নির্দেশক রেফারেন্স লাইনটি সঠিকভাবে স্থাপন করা বা লেজার নির্গমন সিস্টেম সেট আপ করা প্রয়োজন। সরঞ্জামের স্বয়ংক্রিয় সমতলকরণ এবং উচ্চতা নিয়ন্ত্রণ সম্পূর্ণরূপে এর উপর নির্ভর করবে।
2. যোগ্য কংক্রিট মিশ্রণ অনুপাত: কংক্রিটের স্লাম্প (তরলতা) হল স্লিপফর্মের সাফল্য বা ব্যর্থতার চাবিকাঠি। মন্দা যদি খুব বেশি হয়, তবে এটি প্রান্তের পতনের ঝুঁকিপূর্ণ; যদি এটি খুব কম হয়, তাহলে ঘনত্ব অপর্যাপ্ত হবে এবং প্রতিরোধের মাত্রা অতিরিক্ত হবে। কংক্রিট সরঞ্জাম প্রক্রিয়া প্রয়োজনীয়তা অনুযায়ী কঠোরভাবে প্রস্তুত করা আবশ্যক।
3. কিভাবে নির্মাণ গতি হয়?
উত্তর: গতি কাঠামোর আকার এবং কংক্রিটের মানের উপর নির্ভর করে। সাধারণত, এটি প্রতি মিনিটে 1 থেকে 3 মিটার গতিতে স্থিরভাবে কাজ করতে পারে এবং এর কার্যকারিতা প্রথাগত প্রিফেব্রিকেটেড ইনস্টলেশন প্রক্রিয়াগুলির তুলনায় অনেক বেশি।
4. দৈনিক রক্ষণাবেক্ষণের মূল বিষয়গুলি কী কী?
উত্তর: রক্ষণাবেক্ষণের মূল বিষয় হল 'একই দিনে কাজ এবং একই দিনে পরিষ্কার করা।'
• পুঙ্খানুপুঙ্খভাবে পরিষ্কার করা: প্রতিটি অপারেশনের পরে, স্লিপফর্ম ছাঁচ, ভাইব্রেটিং রড এবং স্ক্রু ডিস্ট্রিবিউটরের সমস্ত কংক্রিটের অবশিষ্টাংশ অবিলম্বে পুঙ্খানুপুঙ্খভাবে পরিষ্কার করতে হবে। সরঞ্জামের ক্ষতি প্রতিরোধ করার জন্য এটি সবচেয়ে গুরুত্বপূর্ণ পদক্ষেপ।
• তৈলাক্তকরণের জন্য পরীক্ষা করুন: কোনো লিকের জন্য হাইড্রোলিক সিস্টেম পরিদর্শন করুন এবং রক্ষণাবেক্ষণের জন্য সমস্ত লুব্রিকেশন পয়েন্টে তেল প্রয়োগ করুন।
• দুর্বল অংশগুলি পরিদর্শন করুন: কম্পন রড এবং ছাঁচের বেস প্লেটের মতো দুর্বল অংশগুলির পরিধানের অবস্থা পরীক্ষা করুন এবং সময়মতো সেগুলি প্রতিস্থাপন করুন৷
5. কংক্রিট ছাঁচে লেগে থাকলে বা গঠনের প্রভাব খারাপ হলে কী করা উচিত?
উত্তর: প্রথমে, কংক্রিটের স্লাম্প সামঞ্জস্য করা উচিত এবং কম্পনের ফ্রিকোয়েন্সিটি উপযুক্ত কিনা তা পরীক্ষা করা উচিত। দৈনিক নির্মাণের সময়, ছাঁচের পৃষ্ঠে অল্প পরিমাণে ছাঁচ মুক্তির এজেন্ট (যেমন বিশেষ তেল) প্রয়োগ করা যেতে পারে, যা কার্যকরভাবে আনুগত্য কমাতে পারে এবং গঠিত পৃষ্ঠটিকে মসৃণ করে তুলতে পারে।
6. কিভাবে ছাঁচ নির্বাচন এবং মেলে?
উত্তর: ছাঁচগুলি আপনার প্রকৌশল প্রয়োজনীয়তা অনুসারে আলাদাভাবে নির্বাচিত হয়। একটি মেশিন কেনার সময়, আপনাকে যে ধরনের কাঠামো তৈরি করতে হবে এবং নকশার অঙ্কন সম্পর্কে বিক্রয় প্রতিনিধিকে স্পষ্টভাবে জানাতে হবে যাতে সঠিক ছাঁচটি কনফিগার করা যায়।
