Description du produit

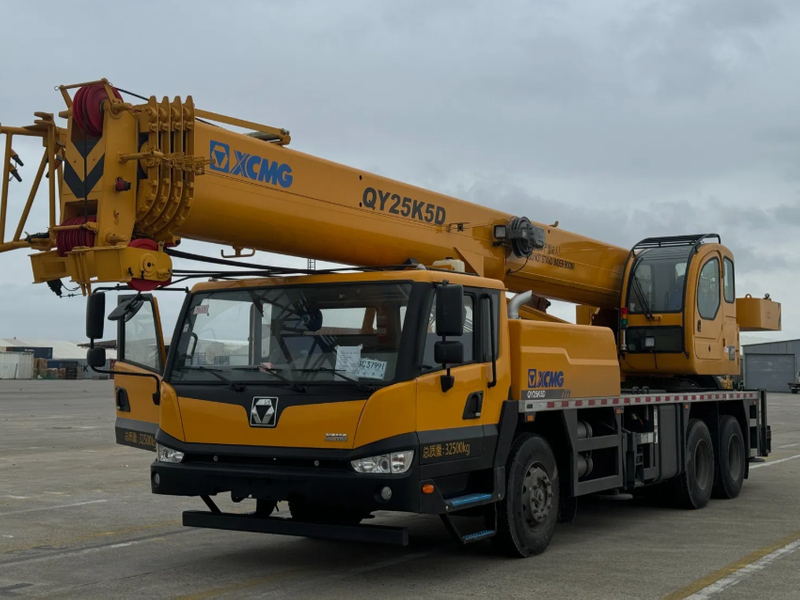

Le QY25K5D-5 est un camion-grue hydraulique de poids moyen de 25 tonnes conçu pour les opérations de levage à haute fréquence, dans des espaces étroits et dans plusieurs scénarios. Il est doté d'une flèche principale télescopique synchrone à cinq sections de 41 m (les 2e/3e/4e/5e sections s'étendent simultanément), éliminant les commutations de mode répétées et réduisant les risques de mauvais fonctionnement. Avec une carrosserie compacte (13 050 × 2 550 × 3 500 mm) et un poids opérationnel de 32,5 t, il s'adapte à 98 % des routes, ponts et tunnels urbains/ruraux. Propulsé par un moteur diesel économe en carburant (220 kW/2 200 tr/min) et équipé d'un système de commande hydraulique intelligent, il offre de solides performances de levage, des actions composées fluides et une grande fiabilité. La structure de flèche renforcée (section transversale 10 % plus grande) et la couronne d'orientation robuste assurent un levage stable dans des conditions difficiles. Idéal pour les travaux municipaux, la construction de bâtiments, les projets de ponts et la manutention logistique, il équilibre efficacité, sécurité et faibles coûts d'exploitation.
Avantages du produit
Flèche télescopique synchrone et à haut rendement : flèche principale de 41 m avec extension synchrone de 2 à 5ème sections (aucune séquence requise), extension 80 % plus rapide que les modèles à double vérin ; extension complète de la flèche principale ≤93s.
Forte capacité de levage et stabilité : section transversale de flèche 10 % plus grande, flèche en acier à haute résistance et contrepoids de 6 tonnes ; moment de levage maximum 1 005 kN·m ; Portée de stabilisateur de 5,14 × 6,0 m pour une ultra stabilité.
Compact et flexible pour les espaces étroits : corps de 13,05 m×2,55 m×3,5 m, diamètre de braquage minimum de 22 m, aptitude en pente de 40 % ; s'adapte aux rues urbaines, aux routes rurales et aux chantiers exigus.
Économie d'énergie et faible coût d'exploitation : moteur diesel conforme à la norme Euro VI avec injection de carburant optimisée ; le système hydraulique intelligent réduit la consommation de carburant de 8 à 10 % par rapport à ses pairs ; aucune urée n'est requise.
Fonctionnement sûr et confortable : cabine certifiée FOPS/ROPS avec écran tactile de 10 pouces, caméra 360° et climatisation automatique ; levage/relevage/orientation en douceur avec un faible choc ; plusieurs verrouillages de sécurité.
Entretien facile et durable : accès au niveau du sol aux filtres et aux composants hydrauliques ; châssis renforcé et pièces résistantes à l'usure ; Garantie standard de 1 an/2 000 heures.
Paramètres du produit
Paramètre |
Spécification |
Modèle |
QY25K5D-5 |
Type de machine |
Grue hydraulique sur camion de 25 tonnes |
Max. Capacité de levage nominale |
25 t (dans un rayon de 3 m) |
Poids opérationnel |
32 500 kg |
Longueur de la flèche principale |
10,5 m à 41 m (5 tronçons) |
Flèche principale + longueur de flèche |
Jusqu'à 49,3 m |
Max. Hauteur de levage |
40,7 m (flèche principale) |
Max. Moment de levage |
1 005 kN·m |
Portée du stabilisateur (L×R) |
5,14 m × 6,0 m |
Puissance du moteur |
220 kW / 2200 tr/min |
Vitesse de déplacement |
≤80km/h |
Min. Diamètre de tournage |
22 m |
Capacité de pente |
≥40% |
Capacité du réservoir de carburant |
300 litres |
Temps d'extension de la rampe (complète) |
≤93 s |
Vitesse de rotation |
≥2,5 tr/min |
Applications du produit
Ingénierie municipale : entretien des routes urbaines, installation de pipelines, levage de lampadaires/publicités et projets de verdissement (adaptation aux espaces étroits)徐工集团.
Construction de bâtiments : levage de fondations, installation de structures en acier, levage de composants préfabriqués et manutention de matériaux pour les bâtiments de hauteur moyenne ..
Projets de ponts et de routes : érection de petits ponts, installation de ponceaux, compactage de la plate-forme et levage des garde- corps.
Logistique et entreposage : chargement/déchargement de conteneurs, levage de marchandises lourdes et déplacement d'équipements de chantier徐工集团.
Travaux ruraux et à petite échelle : manutention de machines agricoles, projets de conservation de l'eau et construction de maisons rurales徐工集团.
Directives de fonctionnement
1. Inspection pré-opérationnelle
Vérifiez les niveaux d’huile moteur, de liquide de refroidissement, d’huile hydraulique et de carburant ; inspectez les tuyaux/joints pour déceler des fuites.
Vérifiez les stabilisateurs, les sections de flèche et les axes pour déceler toute usure, tout jeu ou tout dommage ; serrez les pièces détachées.
Testez les dispositifs de sécurité : ceinture de sécurité, arrêt d'urgence, caméra 360°, klaxon et écran tactile (aucune alarme de défaut).
Vérifier la pression et l'usure des pneus ; assurez-vous que les patins de stabilisation sont intacts et placés sur un sol ferme.
2. Démarrage et fonctionnement
Entrez dans la cabine, attachez la ceinture de sécurité, réglez le siège et placez tous les leviers au point mort.
Tournez la clé sur « ON », attendez 15 s pour l'auto-vérification du système, puis démarrez le moteur ; inactif 3 à 5 minutes pour se réchauffer.
Déployez complètement les stabilisateurs, mettez la grue à niveau via l'écran tactile et réglez le mode de levage (standard/lourd).
Actionner les leviers : à gauche pour l'orientation/le relevage de la flèche, à droite pour l'extension de la flèche/le levage par crochet ; évitez les mouvements brusques.
Après l'opération : abaissez le crochet, rétractez la flèche, rangez les stabilisateurs, laissez tourner au ralenti pendant 2 à 3 minutes, puis coupez le moteur.
3. Notes de sécurité
Ne dépassez jamais la capacité de levage nominale ; éviter de soulever sur des pentes >3°.
Gardez une distance de sécurité de 5 m avec le personnel/les obstacles ; pas de position sous la flèche/crochet.
Ne pas utiliser par temps violent (fortes pluies, vent > 6 °C, brouillard) ou à proximité de lignes électriques.
Utilisez des patins de stabilisation sur un sol mou ; ne déplacez jamais la grue avec une charge suspendue.
FAQ
Q1 : Quelle est la consommation de carburant dans des conditions standard ?
A1 : 18 à 22 L/h (mode de levage standard) ; le mode éco réduit la consommation de 5 à 8 %.
Q2 : Prend-il en charge l’extension synchrone de toutes les sections de flèche ?
R2 : Oui. Les 2e à 5e sections s'étendent de manière synchrone sans aucune séquence requise, améliorant ainsi l'efficacité.
Q3 : Quelle est la période de garantie ?
A3 : Garantie standard : 1 an ou 2 000 heures de travail (selon la première éventualité) ; garantie prolongée disponible.
Q4 : Quelle est la hauteur de levage maximale avec une flèche ?
A4 : Jusqu'à 49,3 m (flèche principale de 41 m + flèche de 8,3 m).
Q5 : Comment gérer un défaut d’extension de flèche ?
A5 : Vérifiez d'abord le niveau d'huile hydraulique et les filtres ; redémarrez le système si l’alarme persiste. Contacter un professionnel de maintenance si le défaut persiste.
