Introducción del producto

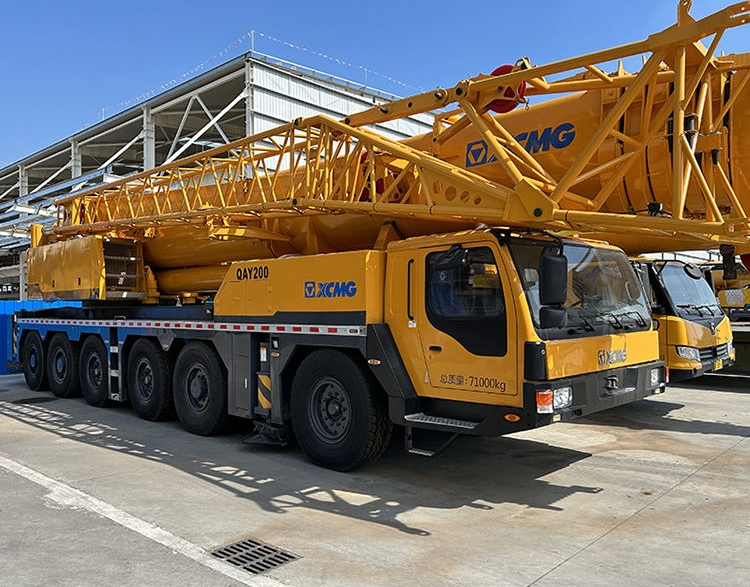

Esta grúa está diseñada específicamente para realizar tareas de elevación pesada en diversos proyectos industriales y de construcción. Con su tecnología avanzada y rendimiento excepcional, el QAY200 goza de gran prestigio en la industria.
Ventaja del producto
Potencia y prestaciones en marcha, caja de cambios automática de 16 velocidades. Sistema de suspensión. Funciones de nivelación automática, elevación de suspensión, cambio de estado elástico/rígido.
El contrapeso de tecnología autoensamblado, investigado y desarrollado por nosotros mismos, mejora en un 30% la capacidad de elevación de la pluma de longitud media de manera efectiva. Todo el proceso de montaje se finaliza por sí solo, sin necesidad de otros equipos, de forma cómoda y rápida. Se utiliza un método de montaje completamente nuevo. Sólo 30 minutos son suficientes para el montaje, la eficiencia del trabajo mejora enormemente.

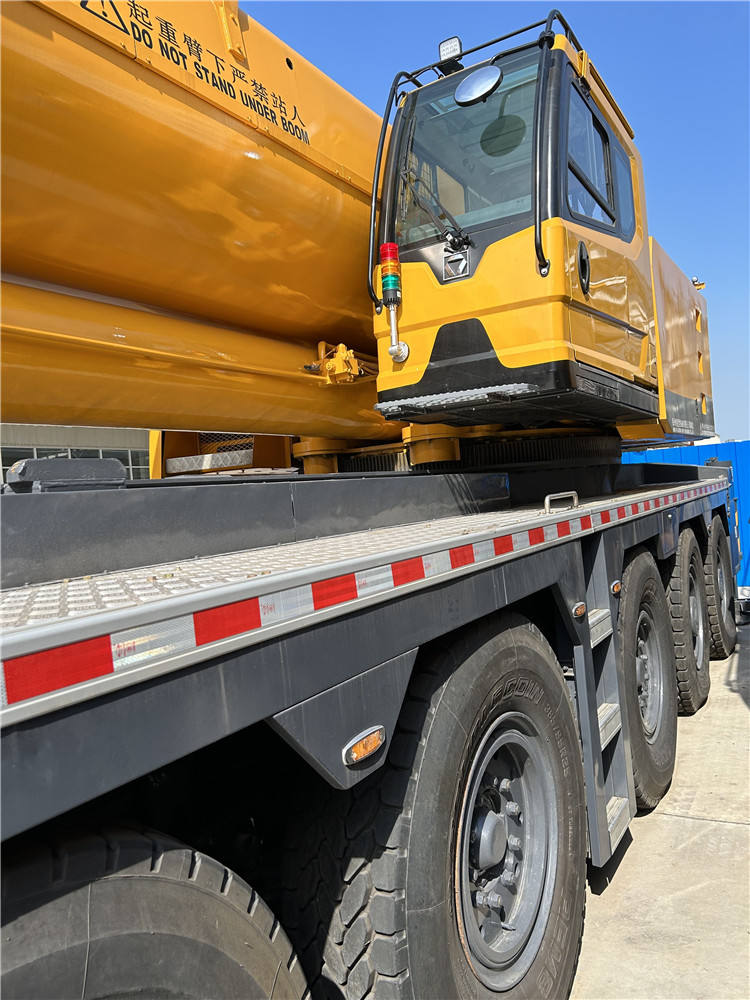

Súper rendimiento de elevación. El rápido sistema telescópico automático mejora la eficiencia operativa. Se encuentran disponibles deslizadores de desgaste de alta resistencia. Cabina del conductor. Asiento acolchado por aire, volante regulable en altura e inclinación. La ubicación ergonómica de los elementos operativos e indicadores garantiza la simplificación y comodidad durante el funcionamiento continuo.
Parámetros técnicos
|
Artículo
|
Unidad
|
QAY200
|
|

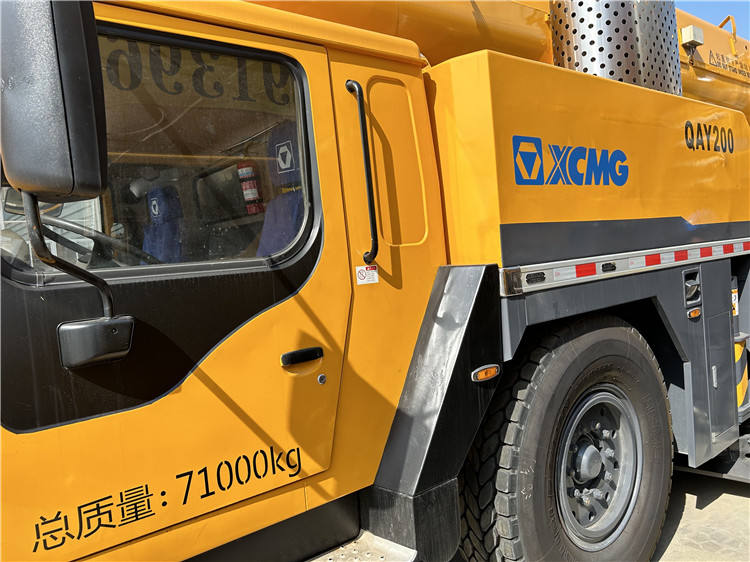

Peso muerto en estado de viaje
|
kilos
|
71000
|
|
carga del primer eje
|
kilos
|
11750
|
|
carga del segundo eje
|
kilos
|
11750
|
|
carga del tercer eje
|
kilos
|
11850
|
|
carga del 4to eje
|
kilos
|
11850
|
|
Carga del quinto eje
|
kilos
|
11900
|
|
carga del sexto eje
|
kilos
|
11900
|
|
Fuerza
|
|
Potencia nominal del motor de superestructura
|
kW/(r/min)
|
162/2100
|
|
Potencia nominal del motor portador
|
kW/(r/min)
|
390/1800
|
|
Salida máxima del motor portador
|
Nm/(r/min)
|
2400/1080
|
|
Viajar
|
|
Máx. velocidad de viaje
|
kilómetros por hora
|
71
|
|
Mín. diámetro de giro
|
metro
|
<=24
|
|
Salida máxima del motor de superestructura
|
Nm/(r/min)
|
854/1400
|
|
Máx. capacidad de grado
|
%
|
48
|
|
Consumo de combustible durante 100 km.
|
l
|
80
|
|
Rendimiento de elevación
|
|
Máx. capacidad de levantamiento
|
t
|
200
|
|
Mín. radio de trabajo nominal
|
metro
|
3
|
|
Radio de giro en la cola de la mesa giratoria
|
milímetros
|
5070
|
|
Parámetros Máx. carga
|
kN.m
|
6774
|
|
Parámetros Altura de elevación
|
metro
|
14.5
|
|
Pluma completamente extendida Altura de elevación
|
metro
|
61.5
|
|
Pluma completamente extendida + pluma Altura de elevación
|
metro
|
82.1
|
|
Distancia longitudinal Distancia de los estabilizadores
|
metro
|
9.625
|
|
Distancia lateral Luz de estabilizadores
|
metro
|
8,7(6,5)
|
|
Velocidad de trabajo
|
|
Tiempo de elevación de la pluma
|
s
|
90
|
|
Tiempo de telescopía de la pluma
|
s
|
550
|
|
Máx. velocidad de giro
|
rpm
|
1.9
|
Usos del producto
1. Construcción de infraestructura a gran escala
Ideal para obras de construcción importantes, como carreteras y puentes, para manipular componentes prefabricados pesados, grandes estructuras de acero y otros materiales de construcción. Su excepcional capacidad de elevación y sus configuraciones de pluma extendida cubren eficazmente áreas de trabajo extensas y desafiantes.
2. Operaciones de Minería y Canteras
Ideal para transportar grandes bloques de mineral, materiales pétreos, componentes de equipos pesados e instalar tuberías en sitios de minería y canteras. Su chasis resistente y sus sólidas capacidades todoterreno, combinados con un chasis todo terreno de seis ejes y un sistema de suspensión de aire-aceite, permiten la operación en condiciones difíciles y duras. Sin embargo, se debe prestar especial atención a la protección del medio ambiente y al mantenimiento de los equipos.
3. Construcción de yacimientos petrolíferos y bases energéticas
En sitios de proyectos de energía y campos petroleros, facilita la instalación de equipos grandes, el manejo de tuberías pesadas y las tareas auxiliares de mantenimiento. Su formidable capacidad de elevación y adaptabilidad ambiental satisfacen diversas demandas de construcción.
4. Construcción de ingeniería energética
Este modelo está posicionado para proyectos de construcción de energía eólica de hasta 2,0MW, completando de manera eficiente las tareas de instalación de aerogeneradores. Su pluma extendida y su sistema de control preciso garantizan una alta eficiencia y seguridad durante las operaciones de elevación de las turbinas eólicas.
5. Grandes puertos y centros logísticos pesados
En grandes puertos y centros logísticos pesados, maneja eficientemente la carga, descarga y transferencia de carga pesada, maquinaria de gran tamaño y materiales.
6. Elevación de juntas de equipos a gran escala
Durante proyectos importantes de mantenimiento o instalación en plantas químicas, acerías y sitios similares, a menudo colaboran varias grúas de gran tonelaje. La QAY200 puede coordinarse con otras grúas de gran tonelaje para levantar equipos de gran tamaño y superpesados.
Guía de funcionamiento del producto

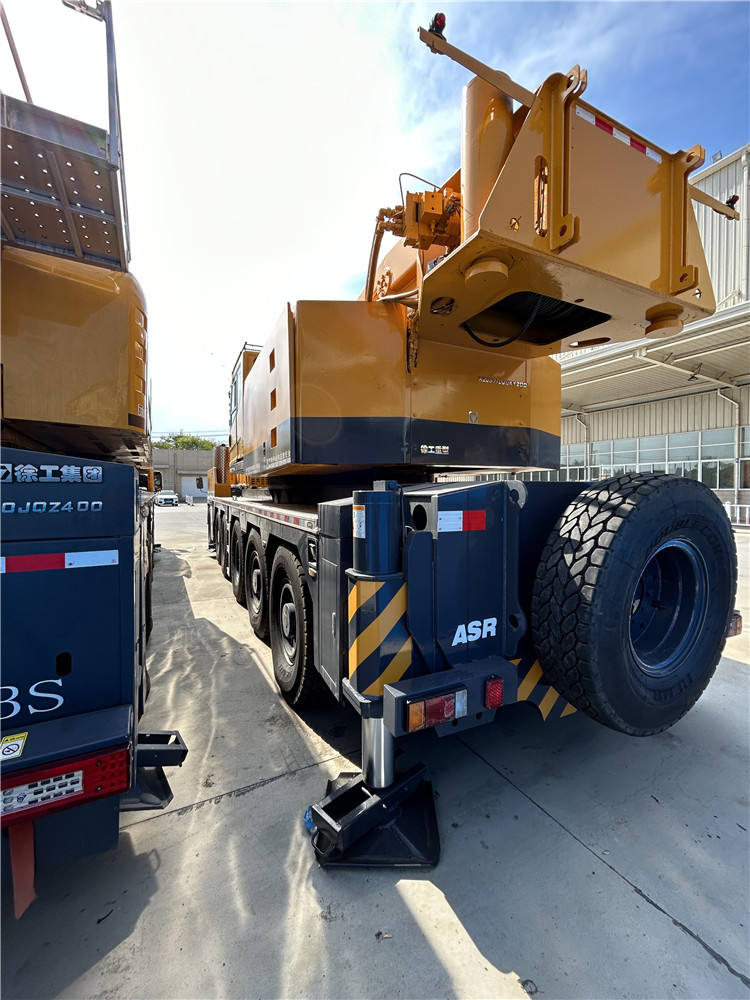

Antes de la operación, asegúrese de que los estabilizadores estén completamente extendidos y apoyados en un terreno sólido y nivelado. Monitorear el limitador de torque durante toda la operación; La sobrecarga está estrictamente prohibida. Controla los movimientos de la pluma suavemente a través de la consola de control, prestando atención a la estabilidad de su chasis todoterreno de seis ejes. Durante las operaciones de elevación, un señalizador exclusivo debe dirigir las operaciones para garantizar que la carga esté amarrada de forma segura y que el personal se mantenga alejado. Después de la operación, retraiga y asegure completamente la pluma y realice un mantenimiento regular. Los operadores deben estar certificados.
Preguntas frecuentes
1. ¿APARECEN GRIETAS FINAS POR TENSIÓN CERCA DE SOLDADURAS DE ESTRUCTURAS DE ACERO?
Grietas por fatiga causadas por tensiones residuales de soldadura o cargas alternas a largo plazo. Se requieren reparaciones de soldadura inmediatas y alivio de tensiones.
2. ¿AGRIETAMIENTOS IRREGULARES EN LOS LATERALES DE LOS NEUMÁTICOS?
Envejecimiento de los neumáticos o funcionamiento prolongado en campos de grava dura que provocan cortes con objetos punzantes.
3. ¿PERSISTE LA HUMEDAD DENTRO DE LOS CONECTORES IMPERMEABLES?
Los anillos de sellado no están correctamente asentados durante la conexión o los anillos de sellado están degradados o fallan.
4. ¿FALLAN CON FRECUENCIA LOS ACCESORIOS DE PRUEBA DE PRESIÓN EN LOS PUERTOS DE MONITOREO?
No despresurizar lentamente después de la prueba; Los aumentos repentinos de aceite a alta presión dañan instantáneamente las válvulas de bola. Funcionamiento inadecuado o accesorios deficientes.
5. ¿EL INDICADOR DE NIVEL DEL TANQUE HIDRÁULICO MUESTRA LECTURAS IMPRECISAS?
El flotador del medidor está atascado o hay contaminación de aceite en la pared exterior del tubo transparente. Se requiere limpieza o reemplazo.
6. ¿LAS SUPERFICIES DE LAS MANGUERAS HIDRÁULICAS SE CALIENTAN ANORMALMENTE DESPUÉS DEL FUNCIONAMIENTO DEL SISTEMA?
Es posible que el revestimiento interno de la manguera se haya descascarado y obstruido el paso debido al envejecimiento, lo que provocó estrangulamiento localizado y altas temperaturas. Esto es extremadamente peligroso y requiere un reemplazo inmediato.
