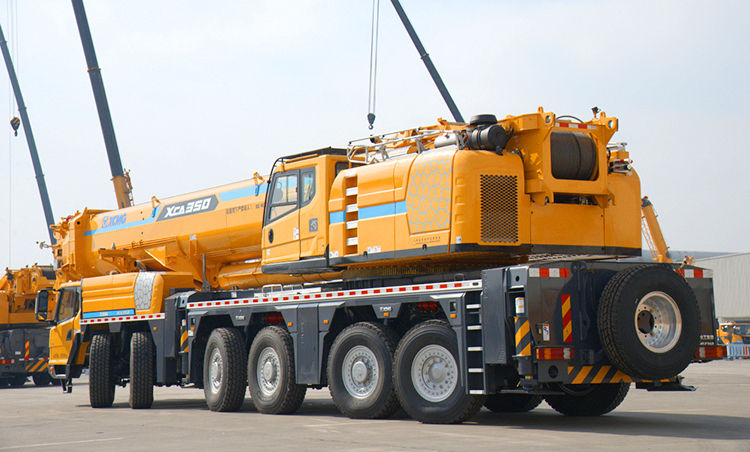

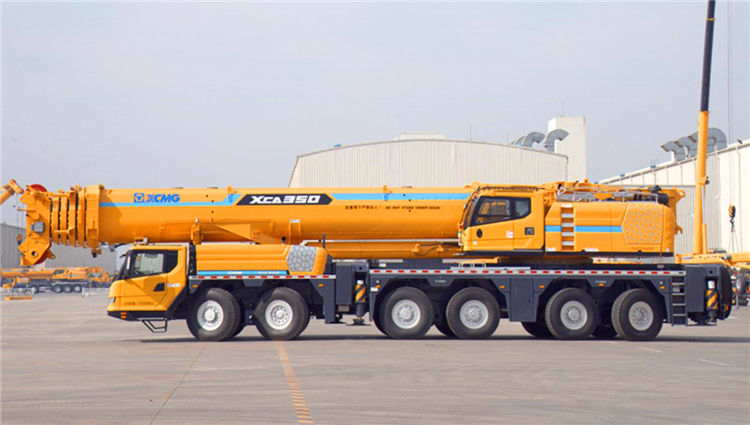

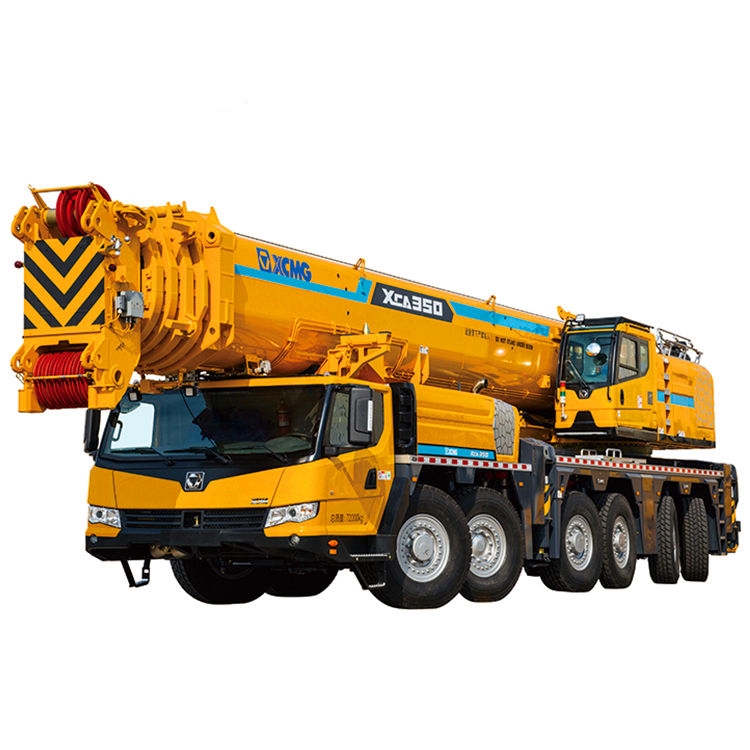

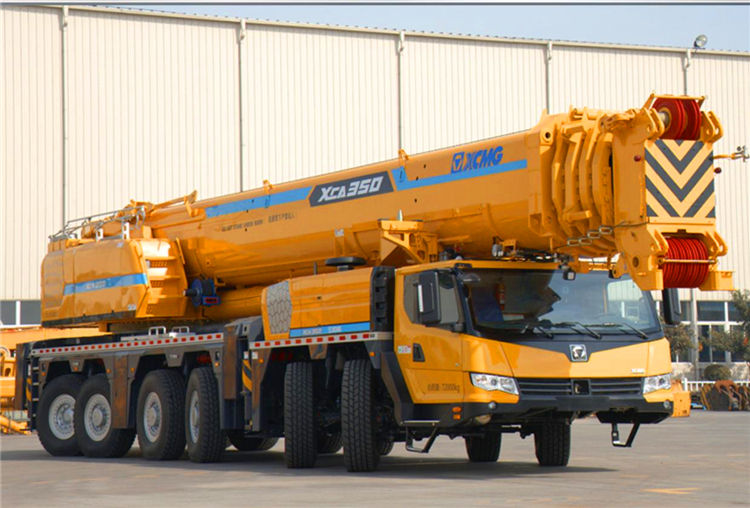

Termék bemutatása
Különböző fékezési módok dinamikus megválasztása, amely hozzájárul az erőteljesítmény precíz szabályozásához, és elkerüli az érvénytelen fékvezérlést vagy az elégtelen fékerőt, valamint lerövidítheti a vészféktávolságot, hatékonyan elkerülheti a közlekedési baleseteket, csökkenti a fékrendszer kopását és növeli az élettartamot.
Termékelőny
1. Szuper emelőteljesítmény 6 szekciós gém 70 méter, fix orr 6-42 m, 8 méteres gém a szélenergia fenntartásához.
2. A szélenergia üzemállapota * Gém + Szuper emelés + 8 m szélerőmű, karbantartás 1,5MW-2,0MW szélenergia esetén.
3. Új, rendkívül hatékony energiatakarékos hidraulikus rendszer * Zárt hidraulikus rendszer emelő- és billentőrendszerhez, nagy lökettérfogatú szivattyúval, emelési sebesség nagy teher mellett. * Min. stabil emelési sebesség (dobnál) 2,5 m/perc, és min. stabil forgási sebesség 0,1°/s.
4. Teljesítmény és menetteljesítmény * Névleges teljesítmény 442,6 kW, max. nyomaték 2800Nm. * Max. menetsebesség 80Km/h, max. osztályos képesség 57%
Műszaki paraméterek
|
Tétel
|
Egység
|
Paraméter
|
|
Teljes hossz
|
mm
|
17654
|
|
Teljes szélesség
|
mm
|
4000
|
|
Teljes magasság
|
mm
|
2590
|
|
Teljes súly az utazás során
|
kg
|
72000
|
|
Első tengely terhelése (1, 2, 3 tengely)
|
kg
|
12000*6
|
|
Hátsó tengelyterhelés (4, 5, 6, 7 tengely)
|
kg
|
11201
|
|
A motor névleges teljesítménye
|
kW/(r/perc)
|
442,6/1800
|
|
A motor névleges nyomatéka
|
Nm/(r/perc)
|
2800/1300
|
|
Max. utazási sebesség
|
km/h
|
80
|
|
Min. esztergálási átmérő
|
m
|
2
|
|
Min. hasmagasság
|
mm
|
23
|
|
Indulási szög
|
°
|
57
|
|
Max. osztályozhatóság
|
%
|
40
|
|
Max. névleges teljes emelőképesség
|
t
|
350
|
|
Min. névleges sugár
|
mm
|
16
|
|
Fordulási sugár a lemezjátszó faránál
|
m
|
15
|
|
Max. emelőnyomaték
|
kN.m
|
≤10
|
|
Alap gém
|
m
|
89.2
|
|
Teljesen kinyújtott gém
|
m
|
57
|
|
Kitámasztó hosszirányú távolsága
|
m
|
8.7
|
|
Kitámasztó keresztirányú távolsága
|
m
|
9.2
|
A termék felhasználása
1. Híd- és nagyléptékű infrastruktúra építés
Ez a daru ideális olyan feladatokhoz, mint a híd felépítményeinek felszerelése és nagy előregyártott alkatrészek emelése. Erőteljes emelőképessége sokféle, nagy űrtartalmú emelési igényt is kielégít.
2. Szélenergia berendezések karbantartása és telepítése
A kettős áttételű Y-típusú szuperemelővel, fix és változtatható kinyúlású gélekkel felszerelt XCA350 kiváló a szélturbinák karbantartásában és telepítésében. Robusztus emelési teljesítménye megfelel a szélenergia szektor kritikus emelési követelményeinek.

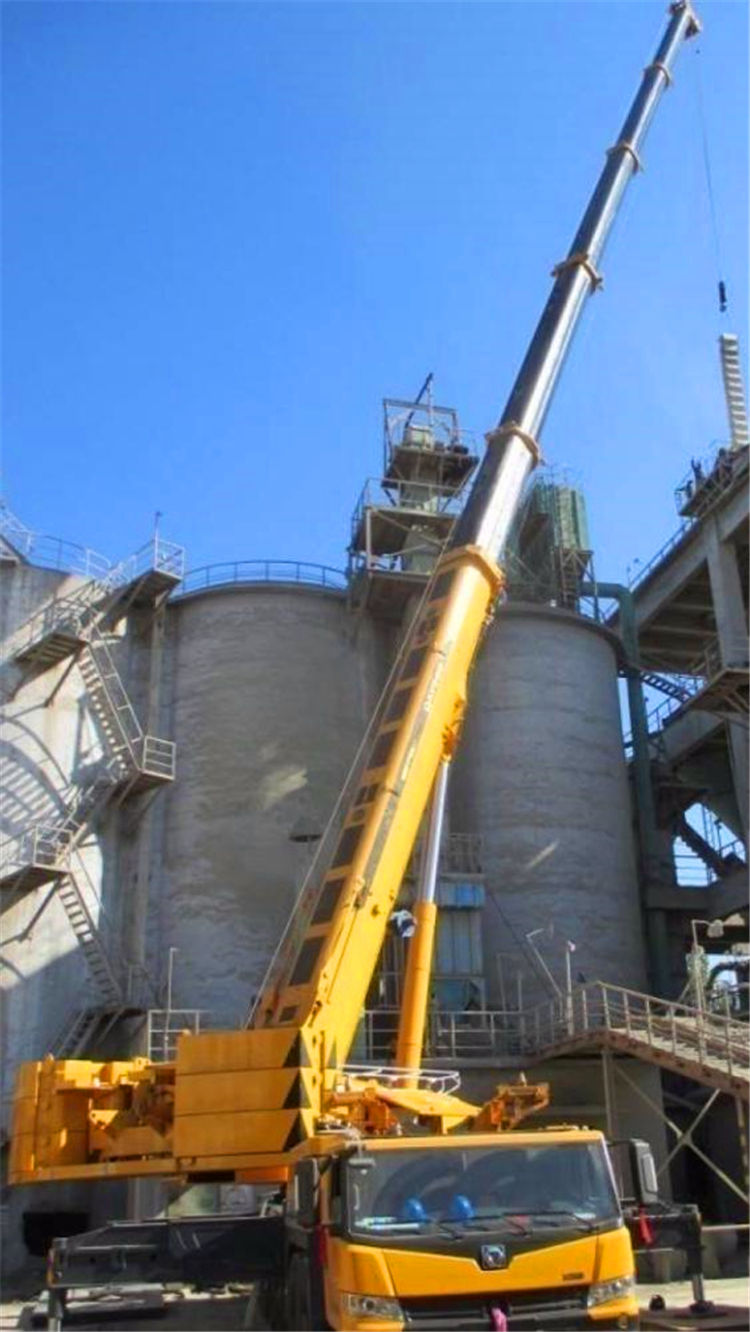

3. Petrolkémiai és nehézipari építőipar
A petrolkémiai projektekben és a nehéziparon belüli nagyszabású berendezések telepítésében ez a daru kiválóan alkalmas nagy tartályok, reakciótornyok és technológiai berendezések emelésére. Superlift rendszere és intelligens gémvezérlési technológiája stabil és biztonságos emelési műveleteket biztosít.
Termék használati útmutató
Az XCA350 működtetéséhez érvényes speciális berendezés-kezelői bizonyítvány szükséges. Használat előtt alaposan ellenőrizze a berendezés állapotát, hogy megbizonyosodjon a drótkötél, a horgok és a biztonsági berendezések megfelelő működéséről. Szigorúan tartsa be a terhelési diagramot; túlterhelés szigorúan tilos. Ügyeljen a sima és precíz mozgásokra működés közben, ügyeljen a környező környezetre, és soha ne vigye át a terheket a személyzeten. Végezze el a hidraulikus rendszer rendszeres ellenőrzését és karbantartását. A műveletek befejezése után húzza vissza a gémet biztonságos helyzetbe, és válassza le az áramellátást.
GYIK
1. DÖNTETT MŰKÖDÉS ALATT A BERENDEZÉS EGY IRÁNYBAN LASSAN MOZGAT?
Ez akkor fordul elő, amikor az orsó a gravitáció miatt eltér a középső helyzetétől, vagy ha a működtető szerkezet belső szivárgási útvonalai megváltoznak.
2. SZOKTALANUL RÖVID A CSERE CIKLUS A PILOT VEZÉRLŐ OLAJKÖR SZŰRŐ ELEMÉHEZ?
Ez a rendszer fő szűrőelemének alacsony hatékonyságát vagy a hidraulikaolaj felgyorsult szennyeződését jelzi, ami lehetővé teszi a finom szennyeződések bejutását a próbarendszerbe.
3. A HIDRAULIKUS SZIVATTYÚ HÁZ VISSZATÉRŐ VEZETŐÉNEK HŐMÉRSÉKLETE SZABÁLYOSAN MAGAS?
A szivattyú erős belső kopása növeli a belső szivárgást, aminek következtében a nagynyomású olaj beszivárog a házba, ahol az fojtást és hőt termel.
4. A MONITORING PORTOKRA TELEPÍTETT NYOMÁSTESZT SZERKEZETEK GYAKRAN HIBANAK?
Ha a vizsgálat után nem sikerül lassan leengedni a nyomást, az azonnali nagynyomású olajütést okoz, ami károsítja a golyóscsapot. Ennek oka a helytelen működés vagy a rossz szerelési minőség.
5. TÚL RÖVID AZ AKKUMULÁTOR NYOMÁSTARTÁSI IDŐ?
Az akkumulátorhólyag vagy a membrán megrepedt, vagy a töltőszelep szivárog. Töltse fel nitrogénnel, vagy cserélje ki az egységet.
6. GYAKORI TÖRÉS AZ ORSÓ VISSZAÁLLÍTÁSA RUGÓNÁL AZ ELosztószelepben?
Az orsó elakad az olajszennyeződés miatt. A kezelő kényszerműködése a rugó túlterhelését és nyírását okozza.
