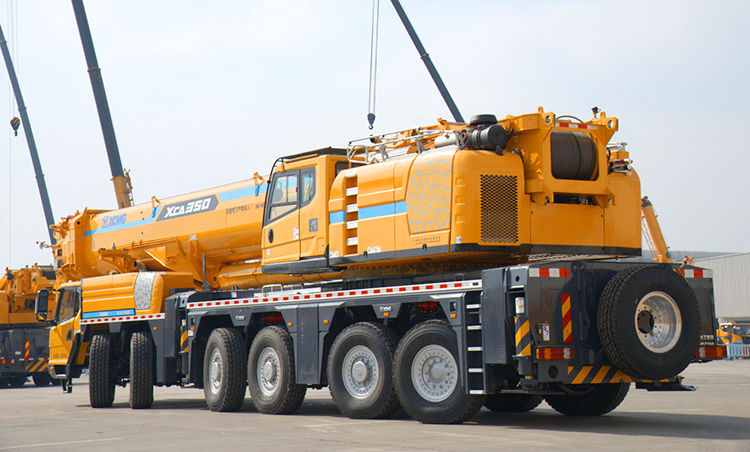

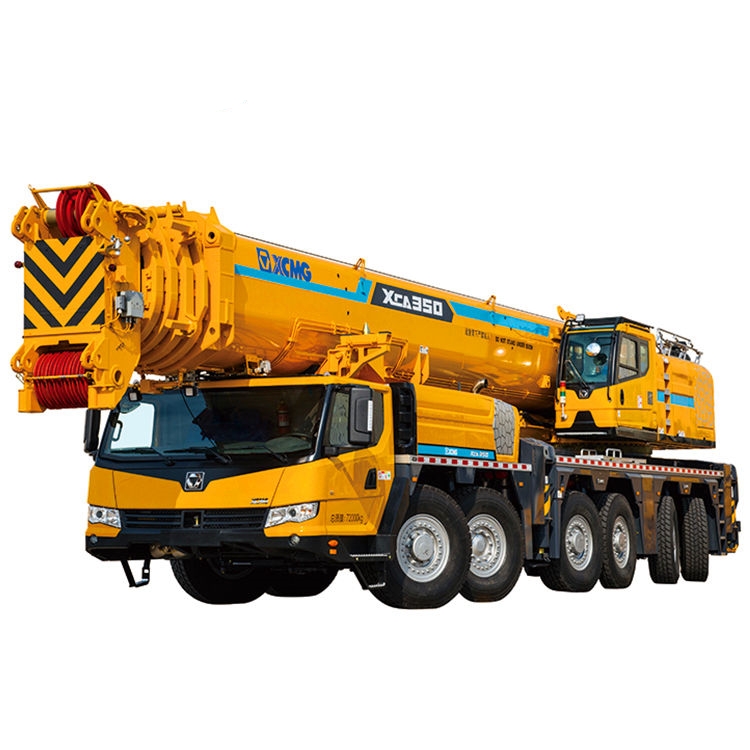

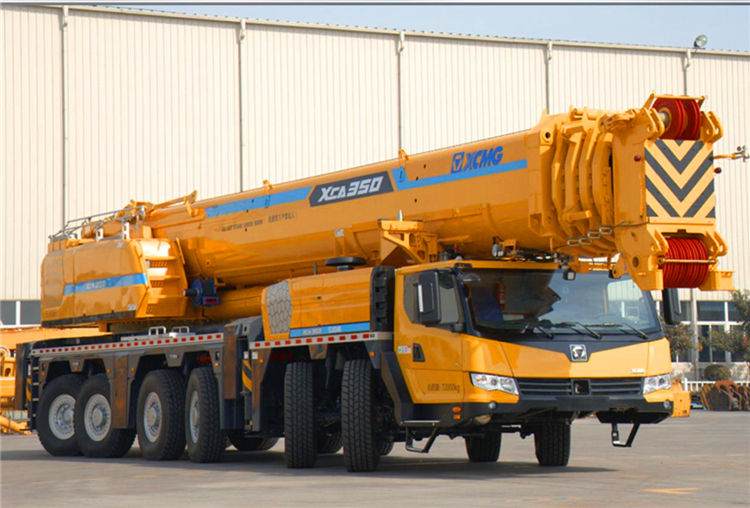

XCA350
| التوفر: | |
|---|---|
| الكمية: | |
مقدمة المنتج
الاختيار الديناميكي لأوضاع الكبح المختلفة، مما يساهم في التحكم الدقيق في أداء الطاقة وتجنب التحكم غير الصحيح في الكبح أو قوة الكبح غير الكافية، ويمكن أن يقصر مسافة الكبح في حالات الطوارئ، ويتجنب بشكل فعال حوادث المرور، ويقلل من تآكل نظام الكبح ويزيد من عمر الخدمة.
ميزة المنتج
1. أداء الرفع الفائق ذراع الرافعة المكون من 6 أقسام بطول 70 مترًا، والذراع الثابت بطول 6-42 مترًا، والذراع بطول 8 أمتار لصيانة طاقة الرياح.
2. حالة عمل طاقة الرياح * ذراع الرافعة + الرفع الفائق + ذراع طاقة الرياح بطول 8 أمتار، صيانة طاقة الرياح بقدرة 1.5 ميجا وات - 2.0 ميجا وات.
3. نظام هيدروليكي جديد موفر للطاقة عالي الكفاءة * نظام هيدروليكي مغلق لنظام الرفع والدوران، مزود بمضخة إزاحة كبيرة، وسرعة رفع مع حمولة ثقيلة عالية. * دقيقة. سرعة رفع ثابتة (عند الأسطوانة) 2.5 م/دقيقة، ودقيقة. سرعة الدوران مستقرة 0.1 درجة / ثانية.
4. أداء الطاقة والسفر * الطاقة المقدرة 442.6 كيلو واط، كحد أقصى. عزم الدوران 2800 نيوتن متر. * الأعلى. سرعة السفر 80 كم/ساعة، بحد أقصى. درجة القدرة 57%
المعلمات التقنية
|
غرض
|
وحدة
|
المعلمة
|
|
الطول الكلي
|
مم
|
17654
|
|
العرض الكلي
|
مم
|
4000
|
|
الارتفاع الكلي
|
مم
|
2590
|
|
الوزن الإجمالي في السفر
|
كجم
|
72000
|
|
حمل المحور الأمامي (المحور 1، 2، 3)
|
كجم
|
12000*6
|
|
حمولة المحور الخلفي (المحاور 4، 5، 6، 7)
|
كجم
|
11201
|
|
قوة المحرك المقدرة
|
كيلوواط/(ص/دقيقة)
|
442.6/1800
|
|
عزم دوران المحرك المقدر
|
نانومتر / (ص / دقيقة)
|
2800/1300
|
|
الأعلى. سرعة السفر
|
كم/ساعة
|
80
|
|
دقيقة. قطر الدوران
|
م
|
2
|
|
دقيقة. الخلوص الأرضي
|
مم
|
23
|
|
زاوية المغادرة
|
°
|
57
|
|
الأعلى. القدرة على الصعود
|
%
|
40
|
|
الأعلى. قدرة الرفع الإجمالية المقدرة
|
ر
|
350
|
|
دقيقة. نصف القطر المقدر
|
مم
|
16
|
|
نصف قطر الدوران عند ذيل القرص الدوار
|
م
|
15
|
|
الأعلى. رفع عزم الدوران
|
كيلو نيوتن متر
|
≥10
|
|
طفرة القاعدة
|
م
|
89.2
|
|
طفرة ممتدة بالكامل
|
م
|
57
|
|
المسافة الطولية للمداد
|
م
|
8.7
|
|
المسافة العرضية لمداد
|
م
|
9.2
|
استخدامات المنتج
1. بناء الجسور والبنية التحتية واسعة النطاق
هذه الرافعة مناسبة بشكل مثالي لمهام مثل تركيب الهياكل الفوقية للجسور ورفع المكونات الكبيرة الجاهزة. تتعامل قدرة الرفع القوية مع متطلبات رفع الحمولة الثقيلة المتنوعة.
2. صيانة وتركيب معدات طاقة الرياح
مجهزة برافعة فائقة من النوع Y مزدوجة النسبة، وأذرع ثابتة، وأذرع ذات وصول متغير، تتفوق XCA350 في صيانة توربينات الرياح وتركيبها. يلبي أداء الرفع القوي متطلبات الرفع الحرجة في قطاع طاقة الرياح.

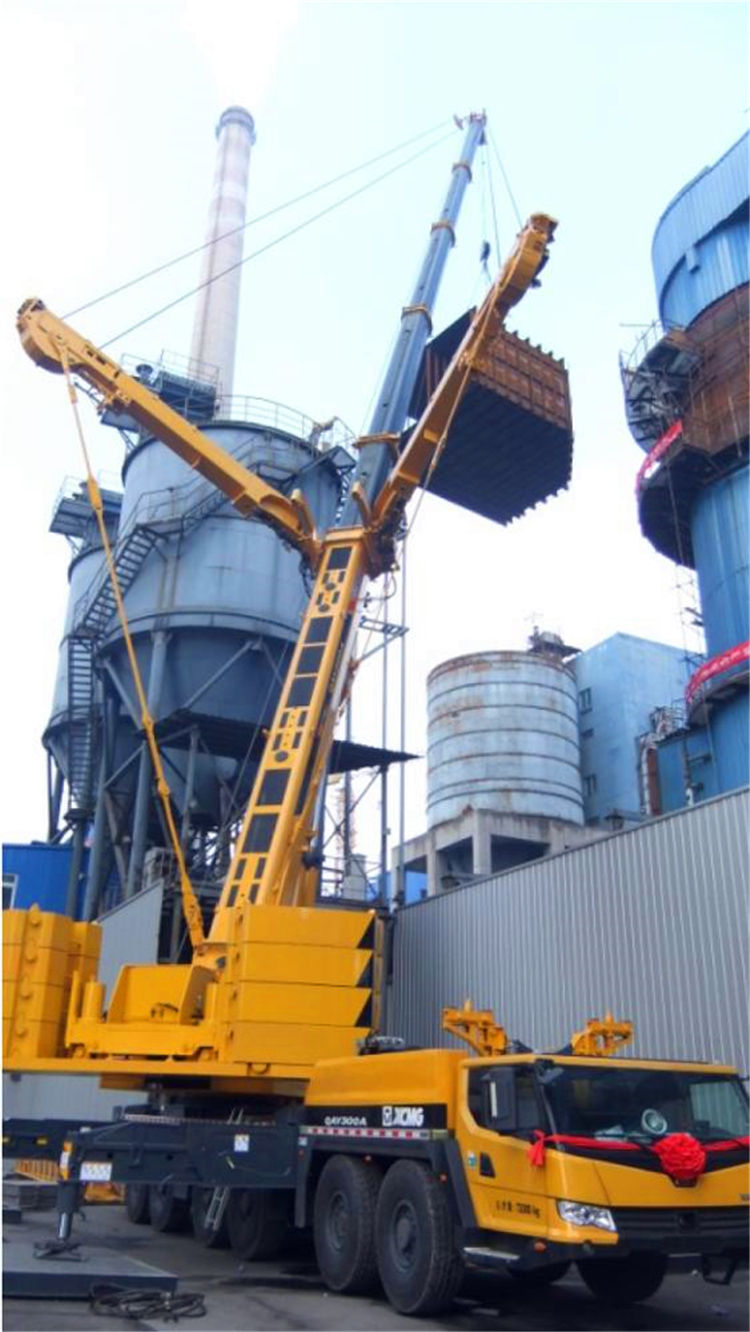

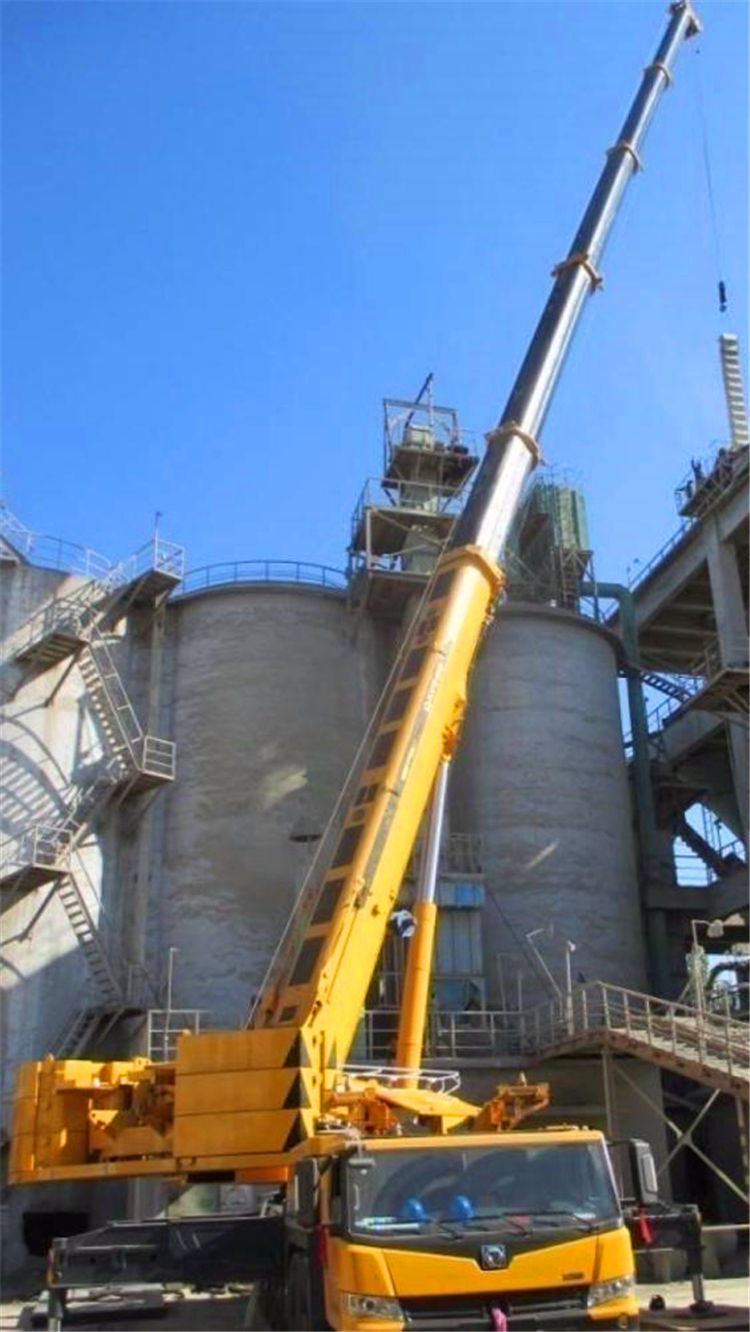

3. البناء البتروكيماوي والصناعي الثقيل
في مشاريع البتروكيماويات وتركيب المعدات واسعة النطاق في الصناعات الثقيلة، تتفوق هذه الرافعة في رفع الخزانات الكبيرة وأبراج التفاعل ومعدات المعالجة. يضمن نظام الرفع الفائق وتقنية التحكم الذكي في ذراع الرافعة عمليات رفع مستقرة وآمنة.
دليل تشغيل المنتج
يتطلب تشغيل XCA350 شهادة مشغل معدات خاصة صالحة. قبل التشغيل، قم بفحص حالة المعدات بدقة للتأكد من أن الحبال السلكية، والخطافات، وأجهزة السلامة في حالة عمل جيدة. التقيد الصارم بمخطط الحمل. الحمولة الزائدة ممنوع منعا باتا. حافظ على حركات سلسة ودقيقة أثناء التشغيل، وكن متيقظًا للبيئة المحيطة، ولا تمر أبدًا بأحمال على الموظفين. إجراء عمليات تفتيش وصيانة منتظمة للنظام الهيدروليكي. بعد الانتهاء من العمليات، اسحب ذراع الرافعة إلى وضع آمن وافصل مصدر الطاقة.
التعليمات
1. أثناء التشغيل المائل، هل يتحرك الجهاز ببطء في اتجاه واحد؟
يحدث هذا عندما ينحرف التخزين المؤقت عن الوضع المركزي بسبب الجاذبية أو عندما تتغير مسارات التسرب الداخلية في المشغل.
2. هل دورة استبدال عنصر فلتر دائرة زيت التحكم في الطيار قصيرة بشكل غير عادي؟
يشير هذا إلى انخفاض كفاءة عنصر مرشح النظام الرئيسي أو تسارع تلوث الزيت الهيدروليكي، مما يسمح للملوثات الدقيقة بالدخول إلى النظام التجريبي.
3. هل درجة حرارة خط إرجاع مبيت المضخة الهيدروليكية مرتفعة بشكل غير طبيعي؟
يؤدي التآكل الشديد للمضخة الداخلية إلى زيادة التسرب الداخلي، مما يتسبب في تسرب الزيت عالي الضغط إلى الهيكل حيث يؤدي إلى الاختناق وتوليد الحرارة.
4. تركيبات اختبار الضغط المثبتة على منافذ المراقبة تفشل بشكل متكرر؟
يؤدي الفشل في تخفيف الضغط ببطء بعد الاختبار إلى حدوث تأثير فوري للزيت عالي الضغط، مما يؤدي إلى إتلاف الصمام الكروي. تشمل الأسباب التشغيل غير السليم أو سوء جودة التركيب.
5. هل وقت الاحتفاظ بضغط المجمع قصير جدًا؟
تمزق المثانة المجمعة أو الحجاب الحاجز، أو تسرب صمام الشحن. قم بإعادة الشحن بالنيتروجين أو استبدل الوحدة.
6. الكسر المتكرر لزنبرك إعادة ضبط التخزين المؤقت في الصمام المشعب؟
تصبح البكرة عالقة بسبب التلوث بالزيت. يؤدي التشغيل القسري من قبل المشغل إلى التحميل الزائد على الزنبرك والقص.
