مقدمة المنتج

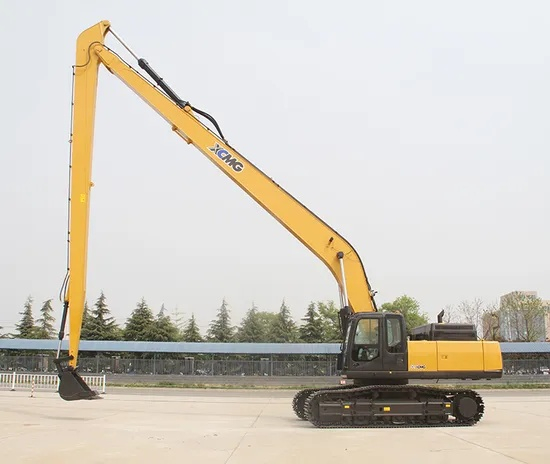

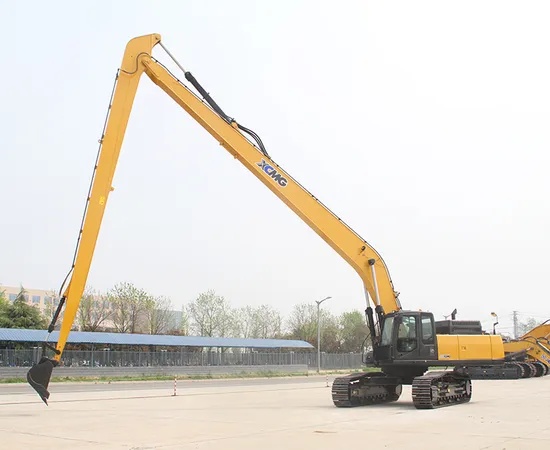

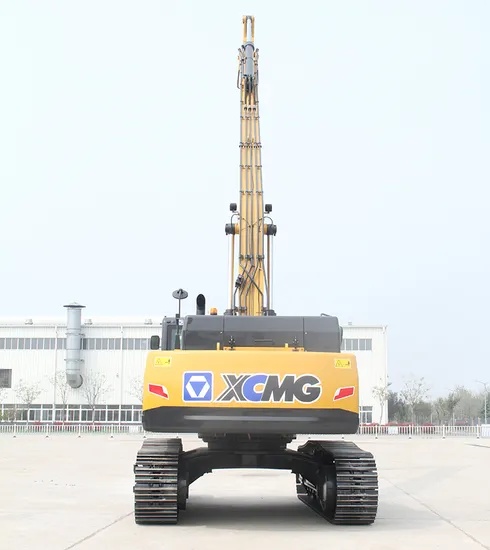

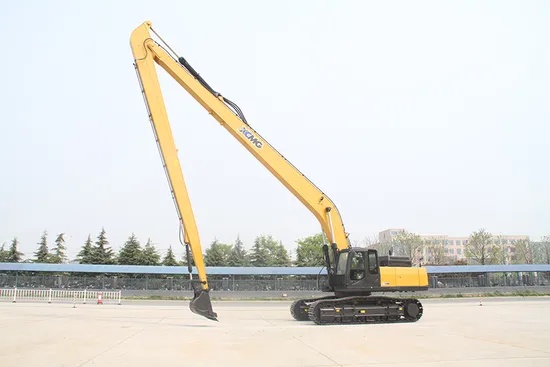

كنموذج يتميز بالطاقة القوية وتوفير الطاقة الممتاز وحماية البيئة المتميزة والمتانة القوية وما إلى ذلك، ومناسب بشكل خاص لهندسة الأعمال الأرضية والمناجم والأنفاق وبيئات البناء القاسية الأخرى، فقد اعتمد الحفار الهيدروليكي XE900CLL تصميمًا متقدمًا وأساليب التصنيع وأحدث المعايير وفقًا لمفهوم تصميم المنتج المتمثل في 'الكفاءة العالية وتوفير الطاقة الممتاز وحماية البيئة المتميزة' والهدف النهائي المتمثل في 'الوظائف القوية ونطاق واسع من التطبيقات وخلق المزيد من القيمة للعملاء'.
ميزة المنتج
التكوين الراقية والأداء الممتاز
يقدم XE900CLL الجيل الجديد من المحرك المتطور، الذي يفي بمعايير الانبعاثات Tier3 (Euro I)، ولديه طاقة إنتاج أعلى واستهلاك أقل للوقود، لذلك يمكن أن تكون المعدات أكثر صداقة للبيئة وموثوقية.
يقدم XE900CLL نظام التحكم في تنظيم التدفق السلبي ذو المضخة المزدوجة والدائرة المزدوجة، ويتم شراء جميع المكونات من العلامات التجارية العالمية الشهيرة، والتي يمكن أن تضمن كفاءة العمل العالية للشاحنة وفقدان الطاقة المنخفض.
إن المئزر المتين ذو الكفاءة العالية والمتين
لجميع المسارات هو التكوين القياسي، والذي يمكن أن يمنع وصلة المسار وعجلة الدعم من التعرض للضرر أو التشوه، وتجنب التحميل الزائد لوحدة السفر المنخفضة، وتخفيف التآكل والضرر. يضمن النظام الهيدروليكي من النوع الجديد مع دائرة ذراع الرافعة والذراع المتجددة سرعة عمل أسرع وكفاءة إنتاج أعلى.
المعلمات التقنية
|
نموذج
|
وحدة
|
حدود
|
|
الوزن التشغيلي
|
كجم
|
93700
|
|
سعة الدلو
|
م3
|
1.0 ~ 1.8
|
|
محرك
|
نموذج
|
|
QSX15
|
|
طاقة الإخراج
|
كيلووات/دورة في الدقيقة
|
439/1800
|
|
الأعلى. عزم الدوران / السرعة
|
نانومتر
|
2539/1400
|
|
النزوح
|
ل
|
15
|
|
الأداء الرئيسي
|
سرعة السفر
|
كم/ساعة
|
4.1/2.9
|
|
سرعة الدوران
|
ص / دقيقة
|
6.3
|
|
القدرة على التدرج
|
°
|
30
|
|
الضغط الأرضي
|
كيلو باسكال
|
109.6
|
|
قوة حفر الدلو
|
كيلو نيوتن
|
480
|
|
قوة حفر الذراع
|
كيلو نيوتن
|
370
|
|
أقصى قدر من الجر
|
كيلو نيوتن
|
629
|
|
التدفق المقنن للمضخة الرئيسية
|
لتر/دقيقة
|
2*521
|
|
ضغط صمام الأمان الرئيسي
|
الآلام والكروب الذهنية
|
31.4/34.3
|
|
ضغط نظام السفر
|
الآلام والكروب الذهنية
|
34.3
|
|
ضغط نظام التأرجح
|
الآلام والكروب الذهنية
|
24.5
|
|
ضغط النظام التجريبي
|
الآلام والكروب الذهنية
|
3.9
|
|
البعد
|
الطول الإجمالي
|
مم
|
19780
|
|
العرض الإجمالي
|
مم
|
4550
|
|
الارتفاع الإجمالي
|
مم
|
5690
|
|
طول المسار
|
مم
|
6350
|
|
إجمالي عرض الهيكل
|
مم
|
4250
|
|
عرض الزاحف
|
مم
|
750
|
|
تتبع قاعدة العجلات
|
مم
|
5070
|
|
مقياس المسار
|
مم
|
2960/3500
|
|
دقيقة. الخلوص الأرضي
|
مم
|
880
|
|
الحد الأدنى لنصف قطر التأرجح الخلفي
|
مم
|
4700
|
|
نطاق التشغيل
|
الأعلى. ارتفاع الحفر
|
مم
|
17210
|
|
الأعلى. ارتفاع الإغراق
|
مم
|
13950
|
|
الأعلى. عمق الحفر
|
مم
|
17240
|
|
الأعلى. عمق الحفر في نطاق مستوى 8 أقدام
|
مم
|
10250
|
|
الأعلى. عمق حفر الجدار العمودي
|
مم
|
9120
|
|
الأعلى. الوصول إلى الحفر
|
مم
|
22700
|
|
دقيقة. نصف قطر التأرجح
|
مم
|
15270
|
|
الأعلى. حفر نصف قطرها على مستوى الأرض
|
مم
|
22530
|
استخدامات المنتج
التعدين والتجريد في الحفرة المفتوحة
هندسة الأنفاق وتطوير المساحات تحت الأرض
الحفاظ على المياه والطاقة الكهرومائية والسيطرة على الفيضانات والإنقاذ في حالات الطوارئ
جسور السكك الحديدية والنقل بالسكك الحديدية
محطات الموانئ والهندسة البحرية
البناء الحضري والمشاريع الخاصة
دليل تشغيل المنتج
فحص ما قبل بدء التشغيل: تأكد من أن مستويات زيت المحرك والزيت الهيدروليكي والوقود طبيعية، وقم بتصريف الشوائب من فاصل الزيت عن الماء. تحقق من حالة عنصر فلتر الهواء، وحزام المروحة، بالإضافة إلى سلامة أجهزة السلامة مثل الواقي العلوي من هيكل FOPS وشبكة النافذة الأمامية.
البدء والتسخين المسبق: حرر فرامل اليد، وقم بتشغيل مفتاح البطارية، واضغط على زر البدء. بعد بدء تشغيل المحرك، اتركه في وضع الخمول لمدة 5 إلى 10 دقائق للتسخين المسبق. لاحظ أنه لا يوجد إنذار على لوحة العدادات قبل بدء العمل.
التشغيل الأساسي: التحكم في ذراع الرافعة (للأمام والخلف)، وقضيب الدلو (التمديد والسحب)، والدلو (السحب والتمديد) من خلال عصا التحكم. يجب أن يكون الدلو مغلقًا بالكامل قبل الحفر. عمليات 'الكنسة' ممنوعة منعا باتا. تبديل الأوضاع حسب الحاجة. بالنسبة لموسيقى الروك الصلبة، حدد وضع الطاقة؛ للحمل الخفيف، استخدم الوضع الاقتصادي.
السلامة والصيانة: عند العمل، احتفظ بمسافة لا تقل عن 1.5 متر عن الحافة وابتعد عن خطوط الكهرباء. قم بتنظيف عنصر الفلتر يوميًا واستخدم المروحة في الاتجاه المعاكس لإزالة الغبار. بعد توقف الماكينة، قم بخفض الدلو إلى الأرض ثم قم بإيقاف تشغيل الطاقة.
التعليمات
1.كيف يجب ترتيب دورة الصيانة الدورية؟ هل تكلفة الصيانة الأساسية مرتفعة؟
اتبع الدورة الموحدة: افحص عنصر فلتر الوقود كل 100 ساعة؛ قم بتغيير زيت المحرك وتصفيته كل 250 ساعة. استبدل فلتر الوقود وفلتر الزيت الهيدروليكي وزيت صندوق ناقل الحركة النهائي كل 500 ساعة (ثم كل 1000 ساعة بعد ذلك). بفضل نظام التشحيم المركزي والتصميم سهل الصيانة، تكون تكلفة الصيانة الدورية أقل بنسبة 15% من تكلفة الموديلات من نفس الحمولة، كما أن نقاط الصيانة في متناول اليد، مما يسمح بإكمال الصيانة الأساسية ذاتيًا.
2. ما هي سياسات الضمان للجهاز بأكمله ومكوناته الأساسية؟
فترة الضمان للآلة بأكملها هي سنة واحدة، وفترة الضمان للمكونات الرئيسية (المحرك، المضخة الهيدروليكية، إلخ) هي إما سنة واحدة أو 2000 ساعة (أيهما يأتي أولاً). خلال فترة الضمان، تتوفر خدمات الإصلاح أو استبدال الأجزاء مجانًا للأخطاء التي لم يتسبب فيها الإنسان. يجب الاحتفاظ بسجلات الصيانة الكاملة.
3. ما هي الملحقات التي يمكن أن يتوافق معها الجهاز؟ هل يمكنها تلبية متطلبات ظروف العمل المتعددة؟
وهو يدعم الاختيار المرن لمفككات التربة، والقواطع، والدلاء المقواة بسعة 3.5 إلى 4.5 متر مكعب. ويمكن أيضًا استبدالها بلوحات مسار مقاس 750 مم/900 مم للتكيف مع التضاريس المختلفة. من خلال تبديل المرفقات، يمكن توسيعه ليشمل سيناريوهات محددة مثل التكسير الثانوي ورمي وتعبئة الحجارة، وهو مناسب للعمليات في مجالات متعددة بما في ذلك المناجم والموانئ.
4. ما هي مواصفات الراحة والسلامة في الكابينة؟
إنها تعتمد مقاعد معلقة بالهواء وممتصات صدمات زيت السيليكون المدعومة بست نقاط، بالإضافة إلى تصميم منخفض الضوضاء لتقليل التعب التشغيلي. إنها مجهزة بشكل قياسي بواقي نافذة أمامي من نوع السياج، وحارس علوي FOPS ونظام مراقبة النقطة العمياء. يمكنه تبديل الرؤية الخلفية بنقرة واحدة، مما يلبي متطلبات السلامة لظروف العمل الخطرة مثل المناجم والأنفاق.
5. ما هي تصاميم الحماية المتوفرة للأنظمة الهيدروليكية؟ كيفية تجنب فشل التحميل الزائد؟
إنها تعتمد نظام تنظيم التدفق السلبي المتغير ذو المضخة المزدوجة، مع ضغط صمام الأمان الرئيسي الذي يصل إلى 31.4 إلى 34.3MPa ويتميز بوظيفة الحماية من الحمل الزائد. يمكن لنظام التبريد المستقل القياسي ضبط سرعة المروحة تلقائيًا لمنع التحميل الزائد لدرجة الحرارة العالية. يمكن أيضًا أن تعمل دائرة تجديد ذراع الرافعة/ذراع الرافعة على تقليل الصدمات وإطالة عمر خدمة المكونات الهيدروليكية.
