Présentation du produit

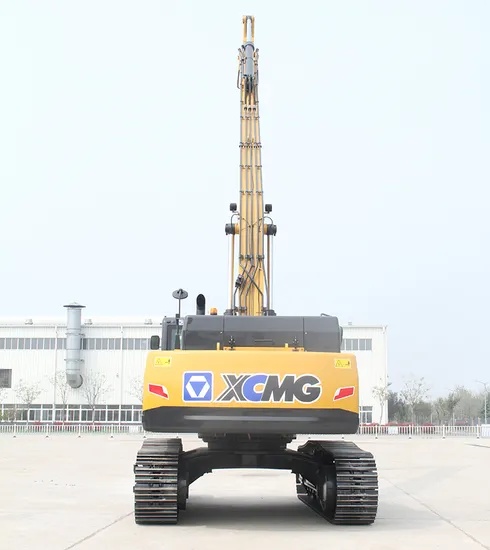

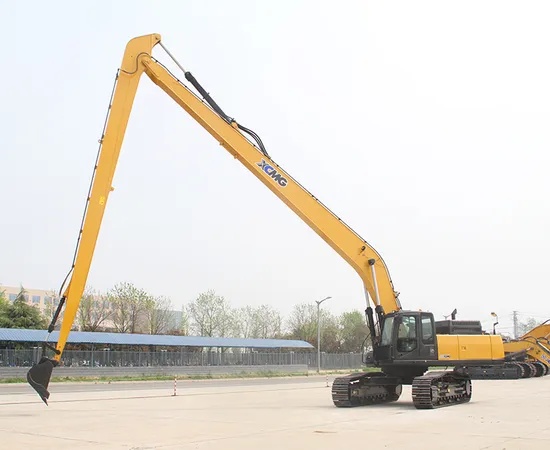

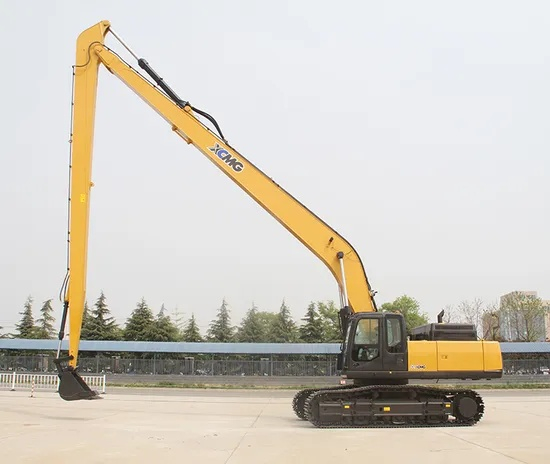

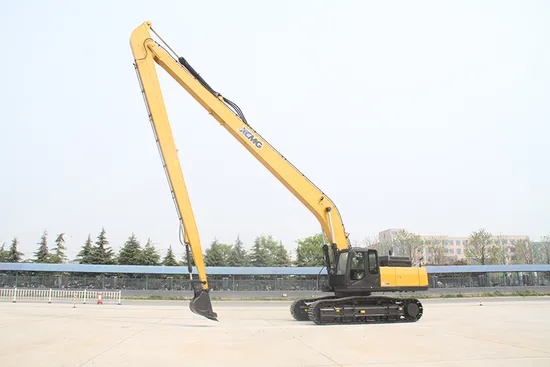

En tant que modèle doté d'une forte puissance, d'excellentes économies d'énergie, d'une protection de l'environnement exceptionnelle et d'une forte durabilité, etc., et particulièrement adapté aux travaux de terrassement, aux mines, aux tunnels et à d'autres environnements de construction difficiles, la pelle hydraulique XE900CLL a adopté des méthodes de conception et de fabrication avancées et les dernières normes conformément au concept de conception de produits « haute efficacité, excellente économie d'énergie et protection de l'environnement exceptionnelle », et l'objectif ultime de « fonctions puissantes, large champ d'applications et création de plus de valeur pour les clients ».
Avantage du produit
Configuration haut de gamme et excellentes performances
Le XE900CLL présente le moteur avancé de nouvelle génération, qui répond à la norme d'émission Tier3 (Euro I), et offre une puissance de sortie plus élevée et une consommation de carburant inférieure, de sorte que l'équipement puisse être plus respectueux de l'environnement et plus fiable.
XE900CLL introduit un système de contrôle de régulation de débit négatif à double circuit et double pompe variable, et tous les composants sont achetés auprès de marques de renommée internationale, ce qui peut garantir une efficacité de travail élevée et une faible perte d'énergie du camion.
Le tablier d'aile toutes voies robuste, à haute efficacité et durable
est la configuration standard, qui peut empêcher le maillon de chenille et la roue de support de subir des dommages ou une déformation, éviter la surcharge de l'unité de déplacement inférieure et atténuer l'abrasion et les dommages. Le nouveau système hydraulique avec circuit renouvelable de flèche et de bras assure une vitesse de travail plus rapide et une efficacité de production plus élevée.
Paramètres techniques
|
Modèle
|
Unité
|
Paramètres
|
|
Poids opérationnel
|
kilos
|
93700
|
|
Capacité du godet
|
m3
|
1,0 ~ 1,8
|
|
Moteur
|
Modèle
|
|
QSX15
|
|
Puissance de sortie
|
kW/tr/min
|
439/1800
|
|
Max. couple/vitesse
|
Nm
|
2539/1400
|
|
Déplacement
|
L
|
15
|
|
Performance principale
|
Vitesse de déplacement
|
km/h
|
4.1/2.9
|
|
Vitesse de rotation
|
tr/min
|
6.3
|
|
Capacité de pente
|
°
|
30
|
|
Pression au sol
|
kPa
|
109.6
|
|
Force d'excavation du godet
|
kN
|
480
|
|
Force d'excavation du bras
|
kN
|
370
|
|
Traction maximale
|
kN
|
629
|
|
Le débit nominal de la pompe principale
|
L/min
|
2*521
|
|
Pression de la soupape de sécurité principale
|
MPa
|
31,4/34,3
|
|
Pression du système de déplacement
|
MPa
|
34.3
|
|
Pression du système de balançoire
|
MPa
|
24.5
|
|
Pression du système pilote
|
MPa
|
3.9
|
|
Dimension
|
Longueur totale
|
mm
|
19780
|
|
Largeur totale
|
mm
|
4550
|
|
Hauteur totale
|
mm
|
5690
|
|
Longueur de la piste
|
mm
|
6350
|
|
Largeur totale du châssis
|
mm
|
4250
|
|
Largeur de chenille
|
mm
|
750
|
|
Empattement de piste
|
mm
|
5070
|
|
Gabarit de voie
|
mm
|
2960/3500
|
|
Min. garde au sol
|
mm
|
880
|
|
Rayon de rotation min.arrière
|
mm
|
4700
|
|
Plage de fonctionnement
|
Max. hauteur de fouille
|
mm
|
17210
|
|
Max. hauteur de déversement
|
mm
|
13950
|
|
Max. profondeur de creusement
|
mm
|
17240
|
|
Max. profondeur de creusement à une distance de 8 pieds
|
mm
|
10250
|
|
Max. profondeur de creusement des murs verticaux
|
mm
|
9120
|
|
Max. portée de creusement
|
mm
|
22700
|
|
Min. rayon de rotation
|
mm
|
15270
|
|
Max. rayon de creusement au niveau du sol
|
mm
|
22530
|
Utilisations du produit
Exploitation minière et décapage à ciel ouvert
Ingénierie des tunnels et aménagement des espaces souterrains
Conservation de l'eau, hydroélectricité, contrôle des inondations et secours d'urgence
Ponts ferroviaires et transport ferroviaire
Terminaux portuaires et Ingénierie maritime
Construction urbaine et projets spéciaux
Guide d'utilisation du produit
Inspection avant démarrage : vérifiez que les niveaux d'huile moteur, d'huile hydraulique et de carburant sont normaux et vidangez les impuretés du séparateur huile-eau. Vérifiez l'état de l'élément du filtre à air, de la courroie du ventilateur, ainsi que l'intégrité des dispositifs de sécurité tels que la protection supérieure FOPS et le grillage de la vitre avant.
Démarrage et préchauffage : Relâchez le frein à main, allumez l'interrupteur de la batterie, appuyez sur le bouton de démarrage. Une fois le moteur démarré, laissez-le tourner au ralenti pendant 5 à 10 minutes pour préchauffer. Vérifier qu'il n'y a pas d'alarme sur le tableau de bord avant de commencer les travaux.
Fonctionnement de base : contrôlez la flèche (avant et arrière), la tige du godet (extension et rétraction) et le godet (rétraction et extension) via le joystick. Le godet doit être complètement fermé avant de creuser. Les opérations de « balayage » sont strictement interdites. Changez de mode selon vos besoins. Pour le hard rock, sélectionnez le mode d'alimentation ; pour une charge légère, utilisez le mode économie.
Sécurité et entretien : lorsque vous travaillez, restez à au moins 1,5 mètre du bord et restez à l'écart des lignes électriques. Nettoyez quotidiennement l'élément filtrant et utilisez le ventilateur en marche arrière pour éliminer la poussière. Une fois la machine arrêtée, abaissez le godet au sol et coupez l'alimentation électrique.
FAQ
1.Comment le cycle de maintenance régulier doit-il être organisé ? Le coût de maintenance de base est-il élevé ?
Suivez le cycle standardisé : Vérifiez l'élément du filtre à carburant toutes les 100 heures ; Changez l'huile moteur et le filtre toutes les 250 heures. Remplacez le filtre à carburant, le filtre à huile hydraulique et l'huile de la boîte de transmission finale toutes les 500 heures (puis toutes les 1 000 heures par la suite). Grâce au système de lubrification centralisé et à la conception facile à entretenir, le coût de l'entretien régulier est 15 % inférieur à celui des modèles du même tonnage, et les points d'entretien sont facilement accessibles, permettant d'effectuer soi-même l'entretien de base.
2. Quelles sont les politiques de garantie pour l’ensemble de la machine et ses composants principaux ?
La période de garantie pour l'ensemble de la machine est d'un an et la période de garantie pour les principaux composants (moteur, pompe hydraulique, etc.) est soit d'un an, soit de 2 000 heures (selon la première éventualité). Pendant la période de garantie, des services gratuits de réparation ou de remplacement de pièces sont disponibles pour les défauts non d’origine humaine. Des dossiers d’entretien complets doivent être conservés.
3.Avec quels accessoires l'appareil peut-il être compatible ? Peut-il répondre aux exigences de multiples conditions de travail ?
Il prend en charge une sélection flexible d'ameublisseurs de sol, de marteaux et de godets renforcés de 3,5 à 4,5 m³. Il peut également être remplacé par des plaques de chenille de 750 mm/900 mm pour s'adapter aux différents terrains. Grâce au changement d'accessoires, il peut être étendu à des scénarios spécifiques tels que le concassage secondaire et le lancement et le remplissage de blocs de pierre, et convient aux opérations dans plusieurs domaines, notamment les mines et les ports.
4.Quelles sont les configurations de confort et de sécurité de la cabine ?
Il adopte des sièges à suspension pneumatique et des amortisseurs à huile de silicone à six points, combinés à une conception silencieuse pour réduire la fatigue opérationnelle. Il est équipé en standard d'une protection de fenêtre avant de type clôture, d'une protection supérieure FOPS et d'un système de surveillance des angles morts. Il peut changer la vue arrière en un seul clic, répondant ainsi aux exigences de sécurité des conditions de travail dangereuses telles que les mines et les tunnels.
5.Quelles conceptions de protection existe-t-il pour les systèmes hydrauliques ? Comment éviter les pannes de surcharge ?
Il adopte un système de régulation de débit négatif à double boucle et double pompe variable, avec une pression de soupape de sécurité principale atteignant 31,4 à 34,3 MPa et doté d'une fonction de protection contre les surcharges. Le système de refroidissement indépendant standard peut ajuster automatiquement la vitesse du ventilateur pour éviter une surcharge à haute température. Le circuit de régénération flèche/flèche peut également réduire les chocs et prolonger la durée de vie des composants hydrauliques.
