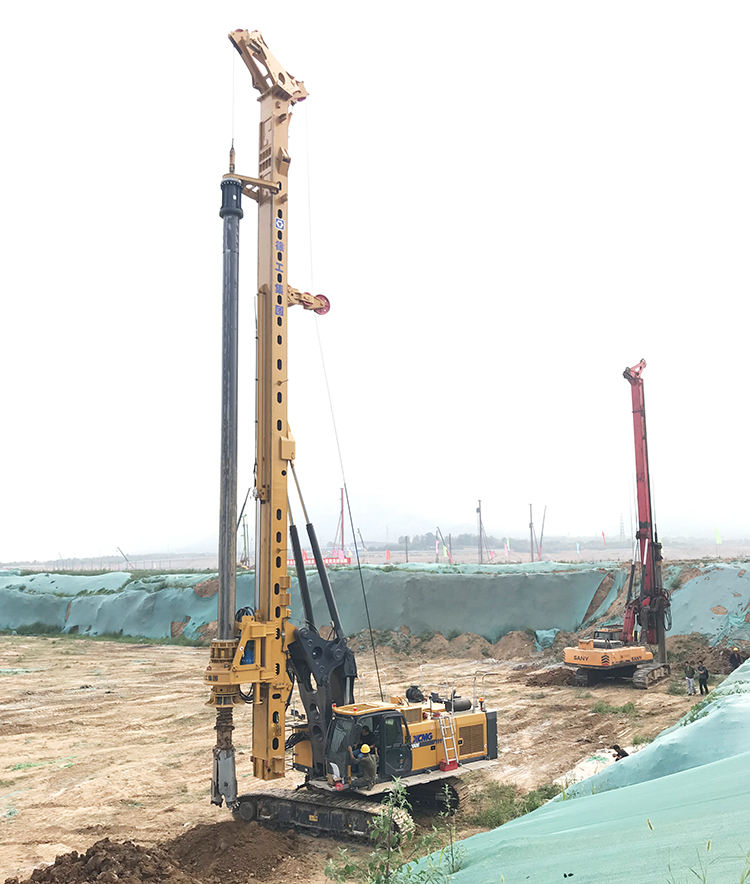

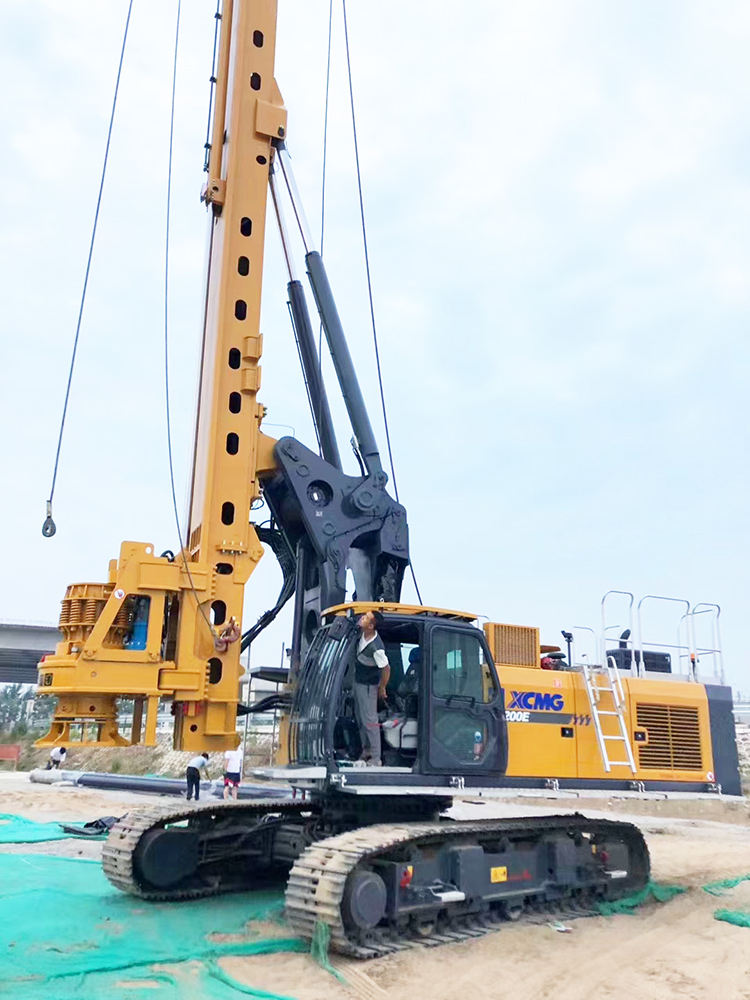

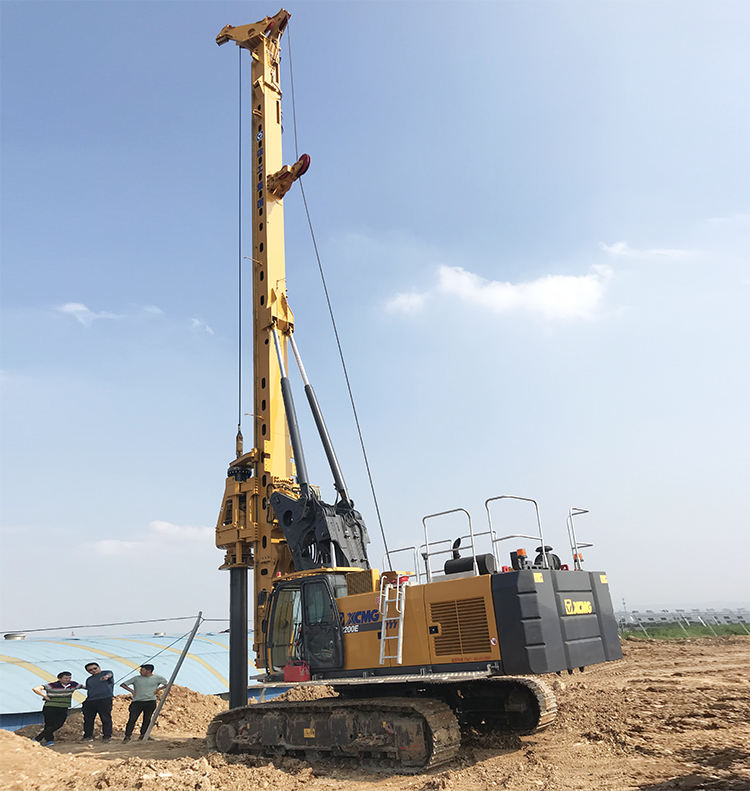

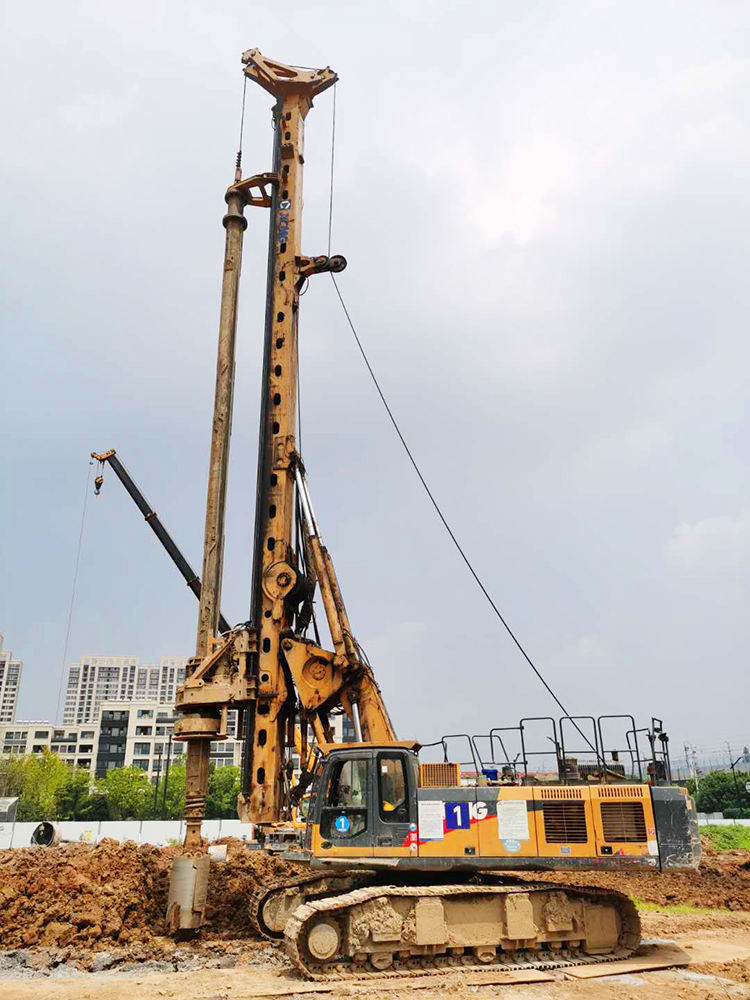

Présentation du produit
En tant que machine multifonctionnelle, la XR200E peut réaliser la commutation rapide de fonctions telles que le cylindre de foule, le treuil de foule, pour répondre à des besoins de construction plus différents. Les performances de l'entraînement rotatif sont augmentées de 11 %, le treuil principal de 18 %, l'entraînement mobile de 20 %, la capacité de dissipation thermique de 1,4 fois et l'efficacité de travail est beaucoup plus élevée. Les treuils principaux et auxiliaires adoptent tous deux la technologie de câble à une rangée, la durée de vie du câble métallique est 2 à 4 fois plus longue que celle du câble multicouche, ce qui réduit le coût.
Avantage du produit
Stabilité globale exceptionnelle : ce modèle adopte une structure de relevage à grand parallélogramme à double flèche, qui augmente la largeur de la flèche relevable et étend la plage de support de 16 %, assurant un fonctionnement plus stable.
Le mât de forage adopte une structure à grand disque étendue. Ensemble, ces conceptions améliorent considérablement la stabilité de construction de l'ensemble de la machine dans des conditions de rotation et de pénétration de roches.
Conception intelligente et humanisée : le XR200E est équipé d'un puissant système d'interaction homme-machine, comprenant un contrôle multimode de la tête motrice, un centrage automatique en un clic et une protection inférieure pour le palan principal, rendant le fonctionnement plus pratique et sans effort.
Parallèlement, il peut être équipé de l'application mobile « Drill Through the Cloud » de XCMG pour permettre une surveillance à distance en temps réel de l'état de l'équipement.
Durabilité et économie fiables : les treuils principaux et auxiliaires adoptent la technologie de câble à une rangée. Cette technologie peut prolonger considérablement la durée de vie des câbles en acier, qui serait 2 à 4 fois supérieure à celle des câbles multicouches, contribuant ainsi à réduire les coûts d'utilisation.
Paramètres techniques
|
Taper
|
Unité
|
Paramètre
|
|
Max. diamètre de perçage
|
m
|
1.8
|
|
Max. profondeur de perçage
|
m
|
65
|
|
Moteur
|
Modèle
|
/
|
6HK1X
|
|
Pouvoir
|
kW
|
212
|
|
Entraînement rotatif
|
Max. couple de sortie
|
kN.m
|
210
|
|
Vitesse de rotation
|
tr/min
|
7-30
|
|
Cylindre de foule
|
Max. pousser le piston vers le bas
|
kN
|
210
|
|
Max. traction du piston déroulant
|
kN
|
210
|
|
Max. course du piston de descente
|
m
|
4.8
|
|
Treuil de foule
|
Max. pousser le piston vers le bas
|
kN
|
210
|
|
Max. traction du piston déroulant
|
kN
|
210
|
|
Max. course du piston de descente
|
m
|
13
|
|
Treuil principal
|
Max. force de traction
|
kN
|
190
|
|
Max. vitesse
|
m/min
|
75
|
|
Treuil auxiliaire
|
Max. force de traction
|
kN
|
80
|
|
Max. vitesse
|
m/min
|
70
|
|
Inclinaison du mât
|
Latéral/avant/arrière
|
°
|
±4/5/15
|
|
Train de roulement
|
Max. vitesse de déplacement
|
km/h
|
1.9
|
|
Max. capacité scolaire
|
%
|
40
|
|
Min. autorisation
|
mm
|
379
|
|
Largeur des patins
|
mm
|
700
|
|
Distance entre les pistes
|
mm
|
2960-4200
|
|
Système hydraulique
|
Pression de travail
|
MPa
|
35
|
|
Poids total
|
Max. vitesse de déplacement de l'ensemble de l'unité
|
t
|
70
|
|
Dimension
|
État de fonctionnement
|
mm
|
8800*4200*21615
|
|
Conditions de transport
|
mm
|
16571*3000*3731
|
Utilisations du produit
Construction civile et industrielle et ingénierie municipale : il convient parfaitement aux pieux de support de fosses de fondation dans la construction de bâtiments, aux fondations de ponts municipaux, etc.
Transport ferroviaire et infrastructure : ses performances sont stables dans des projets tels que les fondations sur pieux de pylônes électriques pour les métros et les chemins de fer.
Construction d'infrastructures électriques : dans le projet de pieux de tours électriques dans le nord-ouest du désert de Gobi, face aux conditions géologiques strictes de la couche de loess mélangée à des pierres concassées et des cailloux, le XR200E n'a besoin que de 15 à 20 minutes pour compléter un pieu d'une profondeur de 5 à 6 mètres, avec une efficacité de formation de trous élevée, garantissant ainsi l'avancement du projet.
Construction dans l'environnement particulier du plateau : Dans le projet de support de bâtiment sur pieux autobloquants à Lhassa, Xizang (à une altitude d'environ 3 650 mètres), le XR200E est basé sur le plateau, avec une puissance abondante. En moyenne, il peut réaliser un trou par heure, et son rendement est 40 % supérieur à celui des autres équipements du site, démontrant la bonne adaptabilité et la forte puissance de son moteur dans la région des plateaux.
Guide d'utilisation du produit
Protection individuelle : Lorsque vous utilisez une plate-forme de forage rotative, veillez à attacher votre ceinture de sécurité.
Enquête environnementale : Avant l'opération, il est essentiel d'étudier le terrain au préalable pour s'assurer que l'opération se situe dans une plage contrôlable.
Fonctionnement standard
Conseils pour monter et descendre des pentes : Lorsque vous montez et descendez des pentes, déplacez-vous à vitesse constante, utilisez une vitesse faible et un faible débit, et évitez les accélérations brusques.
Direction de la descente : en descente, les roues de guidage doivent être devant pour maintenir les chenilles supérieures tendues et améliorer la stabilité.
Position du mât : Lors de montées ou de descentes de pentes, le mât doit être abaissé afin que l'appareil de travail puisse être abaissé rapidement en cas de danger pour stabiliser la caisse du véhicule.
FAQ
1.Quel est le principal positionnement du XR200E sur le marché ?
R : Il s'agit d'un outil de construction puissant dédié au marché de la construction industrielle et civile, adapté aux opérations de fondations sur pieux dans des domaines tels que la construction de logements et l'ingénierie municipale. Parmi les produits similaires de 20 tonnes-mètres, il possède une forte capacité de construction.
2.Quelles améliorations le XR200E a-t-il apportées en termes de stabilité ?
R : Il adopte une structure de relevage à grand parallélogramme à double flèche, élargit la flèche et augmente le diamètre du disque de support du mât de forage. Ces conceptions améliorent considérablement la stabilité de l’ensemble de la machine dans des conditions de rotation et de pénétration des roches.
3. De quelles fonctions intelligentes dispose-t-il ?
Le XR200E est équipé d'un système d'interaction homme-machine, prenant en charge le contrôle à plusieurs vitesses de la tête motrice, le centrage automatique en un clic et la protection lorsque le palan principal touche le fond, entre autres fonctions. Parallèlement, il peut être équipé de l'application mobile « Drill Through the Cloud », permettant aux utilisateurs de surveiller à distance l'état de l'appareil en temps réel.
4. Que faut-il noter lors de l'entretien et de l'entretien de l'équipement ?
R : Bien qu'il n'y ait pas de guide d'entretien dédié au XR200E dans les résultats de recherche, vous pouvez vous référer aux suggestions générales pour le XR200 : notamment vérifier l'huile moteur, l'huile hydraulique et le liquide de refroidissement avant de démarrer, ajouter régulièrement de la graisse et demander à un personnel de maintenance professionnel d'effectuer l'entretien aux intervalles prescrits.
5.Est-il compliqué de faire fonctionner cette plate-forme de forage ?
R : Lors de la conception, XG a pris en compte la commodité et le confort d'utilisation, dans le but de réduire l'intensité de travail des opérateurs. Cependant, pour des opérations spécifiques, les utilisateurs doivent toujours se familiariser avec les procédures standards, telles que l'inspection avant démarrage, le préchauffage du moteur, l'extension de la voie, le déplacement du châssis, etc.
6.Quelles sont les différences entre le XR200E et le XR200 ?
En tant que produit de la série E, le XR200E a connu des améliorations et des mises à niveau par rapport au XR200 en termes de couple, de capacité de forage, de vitesse du palan principal et de niveau d'intelligence.
