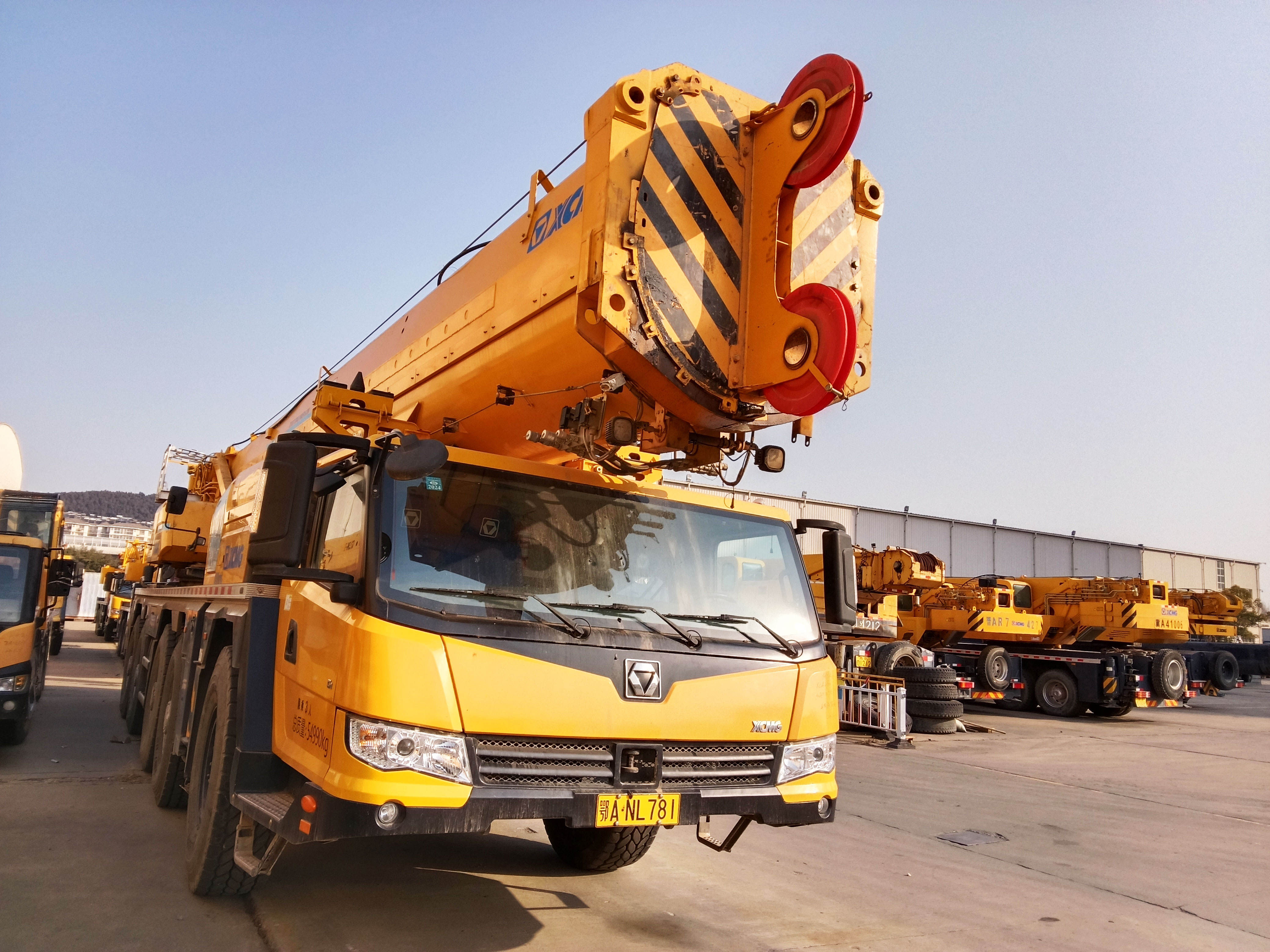

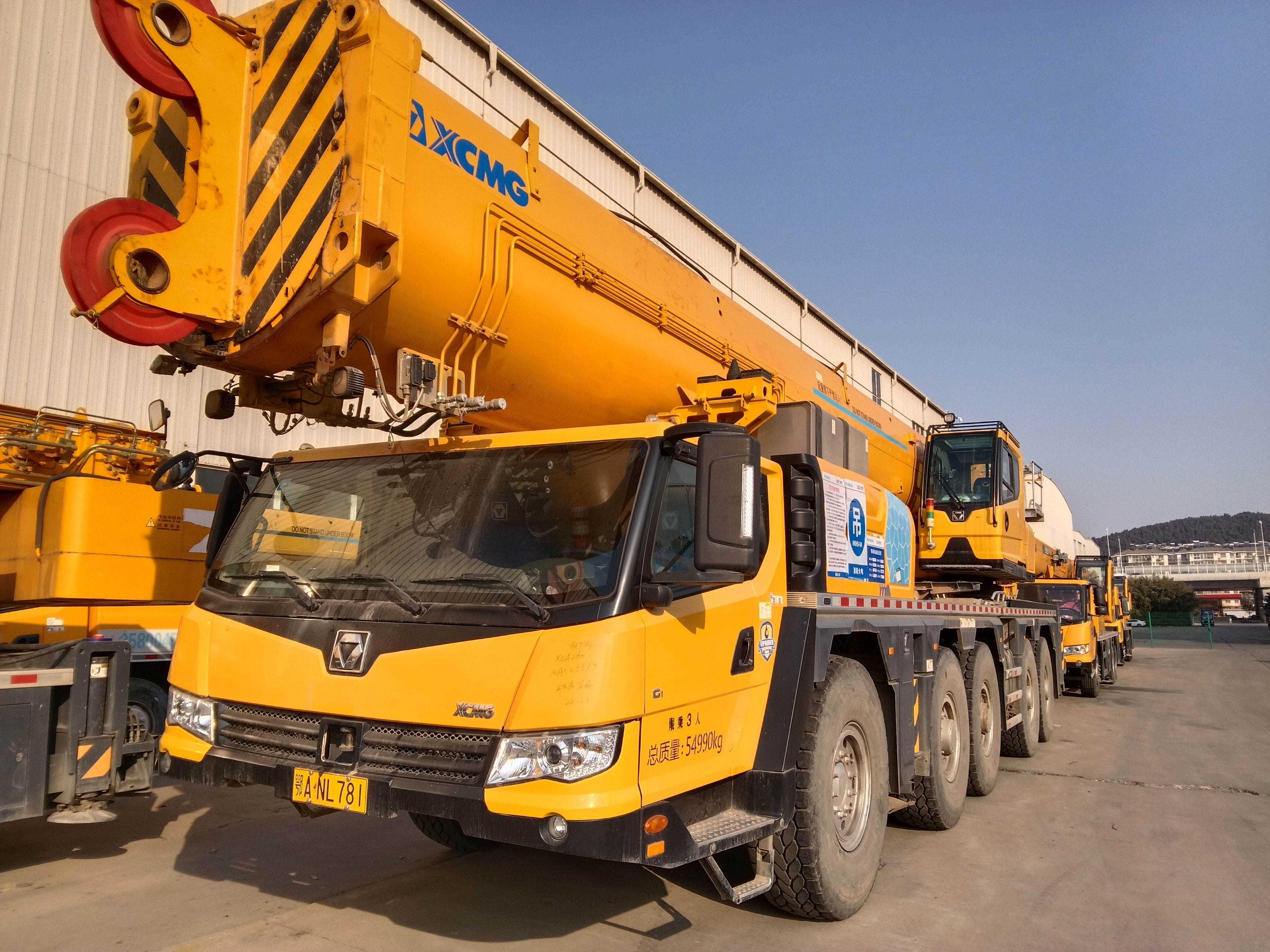

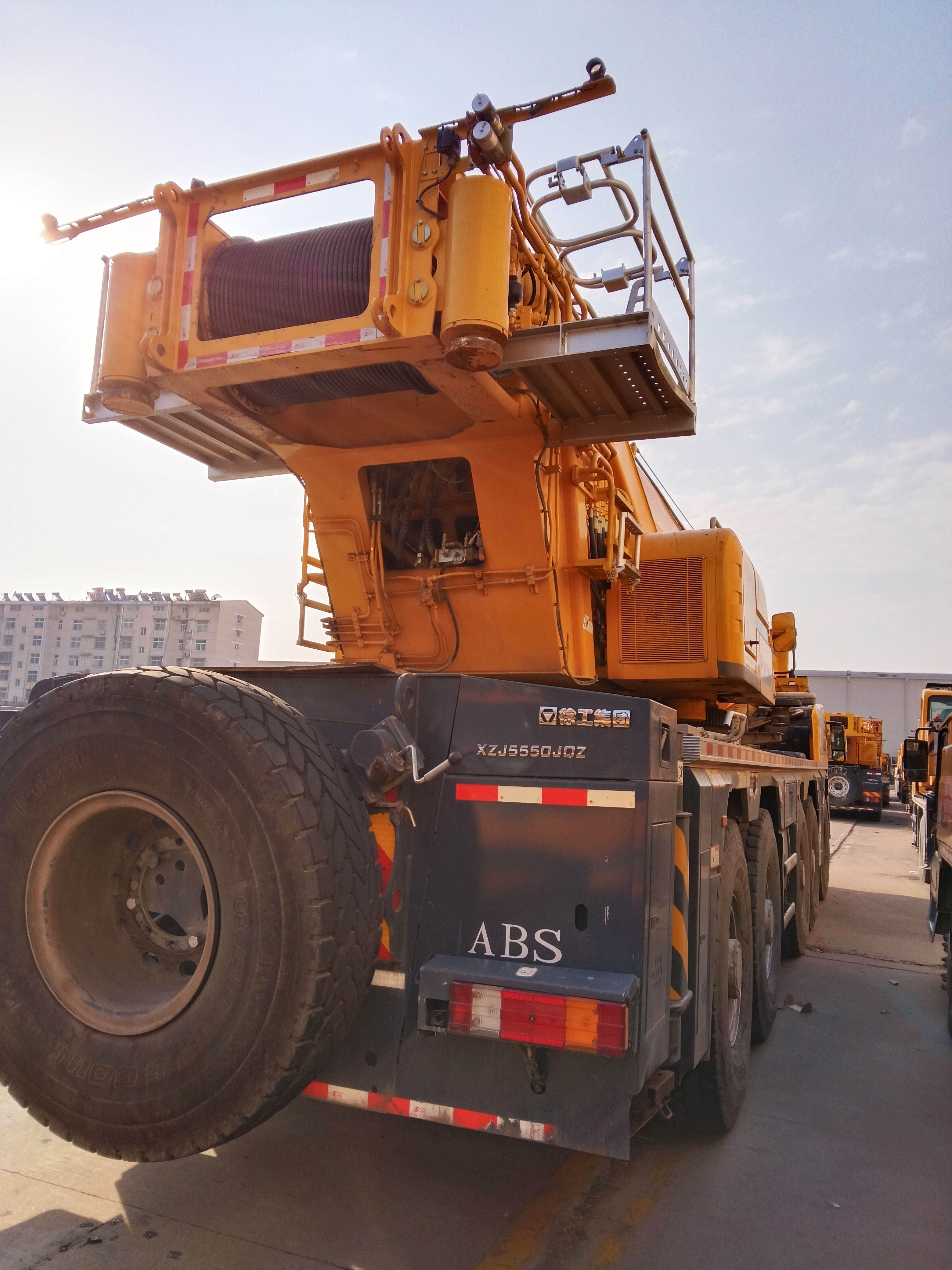

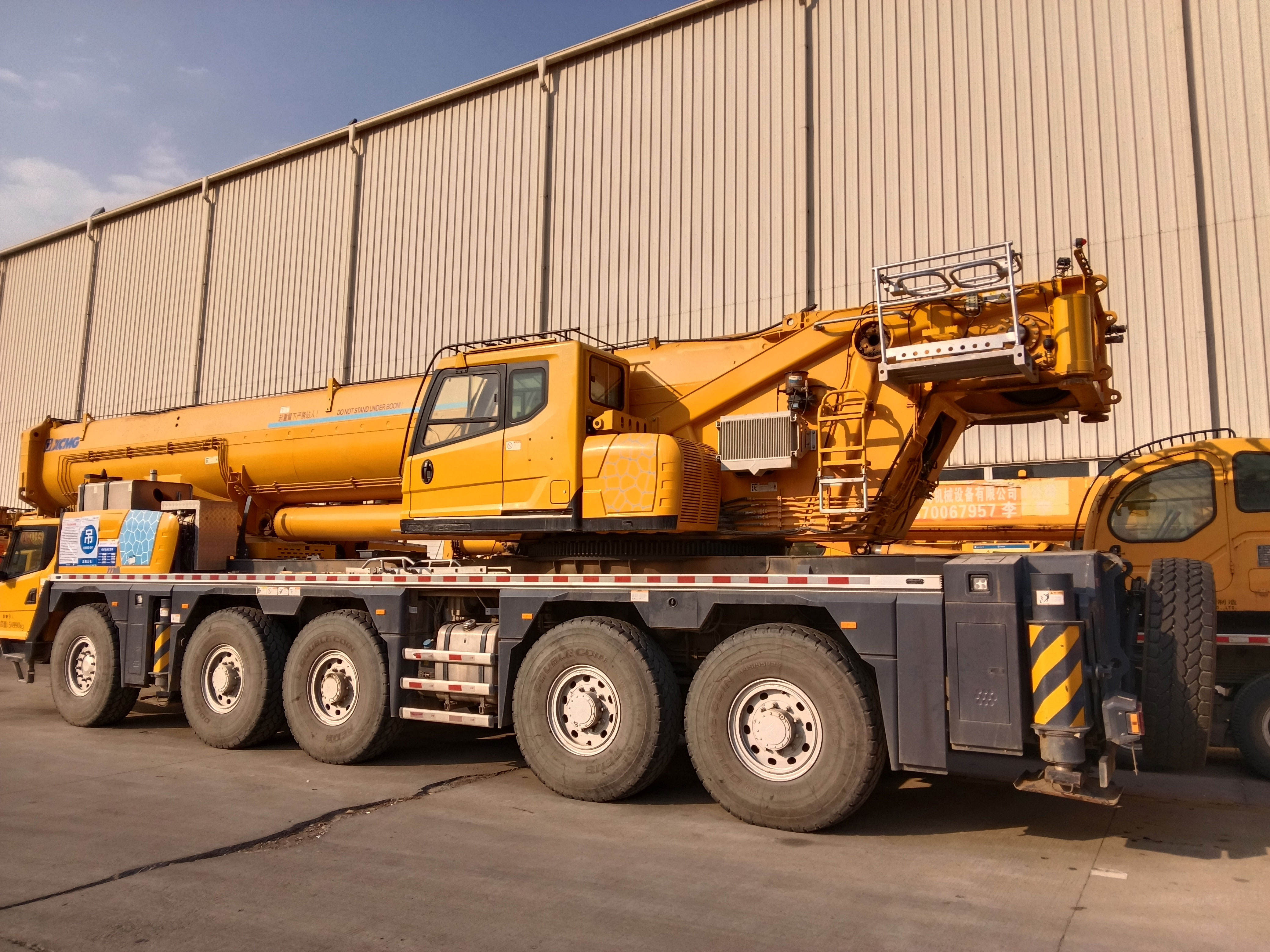

XCA260
| Disponibilité : | |
|---|---|
| Quantité : | |
Présentation du produit
Équipé d'un système de levage de grande capacité et d'une technologie hydraulique avancée, le XCA260 offre une capacité de levage impressionnante et une excellente stabilité. Il est capable de gérer un large éventail de tâches de levage, notamment l'installation de machines lourdes, la construction de ponts et les projets industriels.
Le XCA260 présente une structure robuste et durable, garantissant sa capacité à résister aux conditions exigeantes des chantiers de construction.
Avantage du produit
Fabriqué en acier à haute résistance, avec stabilisateurs à structure caissonnée amovibles.
4 stabilisateurs sont disposés en forme de X, supportant quatre points, avec une portée de stabilisateur entièrement déployée de 15 000 × 15 000 mm ;
commande hydraulique; surveillé par une jauge de niveau électrique. Force de réaction du stabilisateur à max. charge de levage : 410t.
Moteur Weichai WP17G770E304 ; Type V 8 cylindres, refroidi par eau, refroidisseur intermédiaire suralimenté, moteur diesel, fabriqué par Weichai, avec une puissance nominale de 566 kW/1900 tr/min et une puissance max. couple de 3 000 Nm /(1 200~1 500) tr/min ; conforme à la norme d'émission tout-terrain Stage III.
Paramètres techniques
|
Toute la longueur
|
15180
|
(mm)
|
|
Pleine largeur de toute la machine
|
3000
|
(mm)
|
|
Machine entière haute
|
4000
|
(mm)
|
|
Empattement
|
2650+1650+2900+1650
|
(mm)
|
|
Bande de roulement
|
2540
|
(mm)
|
|
Qualité générale de l'état de marche
|
(kg)
|
|
|
Charge par essieu
|
10290*1+10350×2+12000×2
|
(kg)
|
|
Modèle de moteur (sur le bus)
|
WP13.550E62/MC13.54-61
|
-
|
|
Puissance nominale du moteur
|
405/1900
|
(kw/(tr/min))
|
|
Couple nominal du moteur
|
400/1800
|
(Nm/(tr/min))
|
|
Vitesse de déplacement maximale
|
80
|
(km/h)
|
|
Vitesse de fonctionnement minimale stable
|
1-1,5
|
(km/h)
|
|
Diamètre de tournage minimum
|
18.5
|
(m)
|
|
Montée maximale
|
(%)
|
|
|
Garde au sol minimale
|
307
|
(mm)
|
|
Angle d'approche
|
18
|
(°)
|
|
Angle de départ
|
14
|
(°)
|
|
Poids total nominal maximum
|
230
|
(t)
|
|
Note minimale
|
3
|
(m)
|
|
Couple de levage maximum du bras de base
|
7997
|
(kN·m)
|
Utilisations du produit
1. Construction d’infrastructures à grande échelle
Le XCA260 est idéal pour les projets d'infrastructure tels que la construction de ponts et les sites à grande échelle. Sa puissante capacité de levage et sa longue flèche supportent efficacement des charges lourdes telles que des segments de poutres préfabriquées et de gros composants en acier, améliorant ainsi l'efficacité de la construction. Il peut même répondre aux demandes de levage de structures allant jusqu’à 33 étages.
2. Installation et entretien des éoliennes
Ce modèle offre d'excellentes capacités tout-terrain et maniabilité, s'adaptant aux terrains complexes des parcs éoliens pour l'installation et la maintenance des éoliennes. Sa flèche allongée répond aux exigences de levage à haute altitude.
3. Construction pétrochimique et énergétique
Dans les projets pétrochimiques, la construction de centrales électriques et les installations de sous-stations, le XCA260 gère le positionnement et l'installation d'équipements lourds tels que de grands réservoirs, réacteurs et modules de chaudières. Son nouveau système hydraulique économe en énergie et son micro-mouvement précis assurent un levage fluide et précis.
4. Rénovation urbaine et chantiers de construction
Avec ses modes de direction flexibles et sa structure relativement compacte, cette grue fonctionne efficacement dans les espaces urbains confinés. Il gère le levage de structures en acier pour les immeubles de grande hauteur, le transport de gros équipements et les projets d'ingénierie municipale. Sa fonction de repositionnement de contrepoids prédéfinie s'adapte bien aux sites étroits.
Guide d'utilisation du produit
Opérations de levage : avant l'opération, assurez-vous que les stabilisateurs sont déployés pour obtenir le nivellement. Définissez les conditions de fonctionnement via le contrôleur, inspectez l’intégrité de l’équipement de levage et interdisez strictement les surcharges. Utilisez la fonction de repositionnement prédéfini du contrepoids pour vous adapter aux espaces confinés.
Fonctionnement de la flèche : contrôlez tous les mouvements via le joystick. Le système de contrôle intelligent offre une capacité de micro-mouvement exceptionnelle, garantissant un levage fluide et précis. Maintenez des distances de travail sécuritaires.
Précautions de sécurité : Cessez les opérations en cas de vents violents. Rétractez complètement la flèche et les stabilisateurs après utilisation. Effectuer l'entretien régulier des équipements.
FAQ
1. DIFFICULTÉ DE DÉMARRER LE MOTEUR À FROID ?
Vérifiez si les bougies de préchauffage ou le système de préchauffage de l'air d'admission fonctionnent correctement et assurez-vous que du carburant diesel ayant la classification appropriée pour temps froid est utilisé.
2. LE MOTEUR A DES DIFFICULTÉS À DÉMARRER À CHAUD ?
Les causes possibles incluent des fuites d’injecteurs ou des joints de cylindre détériorés. Inspection professionnelle requise.
3. MÉMOIRE RADIO OU HORLOGE PERDUE APRÈS UN ARRÊT ?
Fusible d’alimentation continue (fusible mémoire) grillé ou circuit ouvert.
4. LES ESSUIE-GLACES FONCTIONNENT UNIQUEMENT À HAUTE VITESSE ?
Contacts basse vitesse endommagés dans l'ensemble de contacteur d'essuie-glace ou défaut de câblage associé.
5. LES LUMIÈRES D'ORIGINE DU VÉHICULE DIMINUENT APRÈS L'AJOUT DE LUMIÈRES AUXILIAIRES ?
Une puissance insuffisante du générateur entraîne une chute de tension du système lorsque des composants électriques supplémentaires sont installés.
6. INTERFÉRENCES GRAVES AVEC LES TALKIES-WALKIE OU LES RADIOS ?
Les sources d'interférence comprennent les bougies d'allumage, les balais de charbon du générateur, etc. Assurez-vous que les résistances de suppression des bougies d'allumage et les condensateurs du filtre du générateur fonctionnent correctement.
