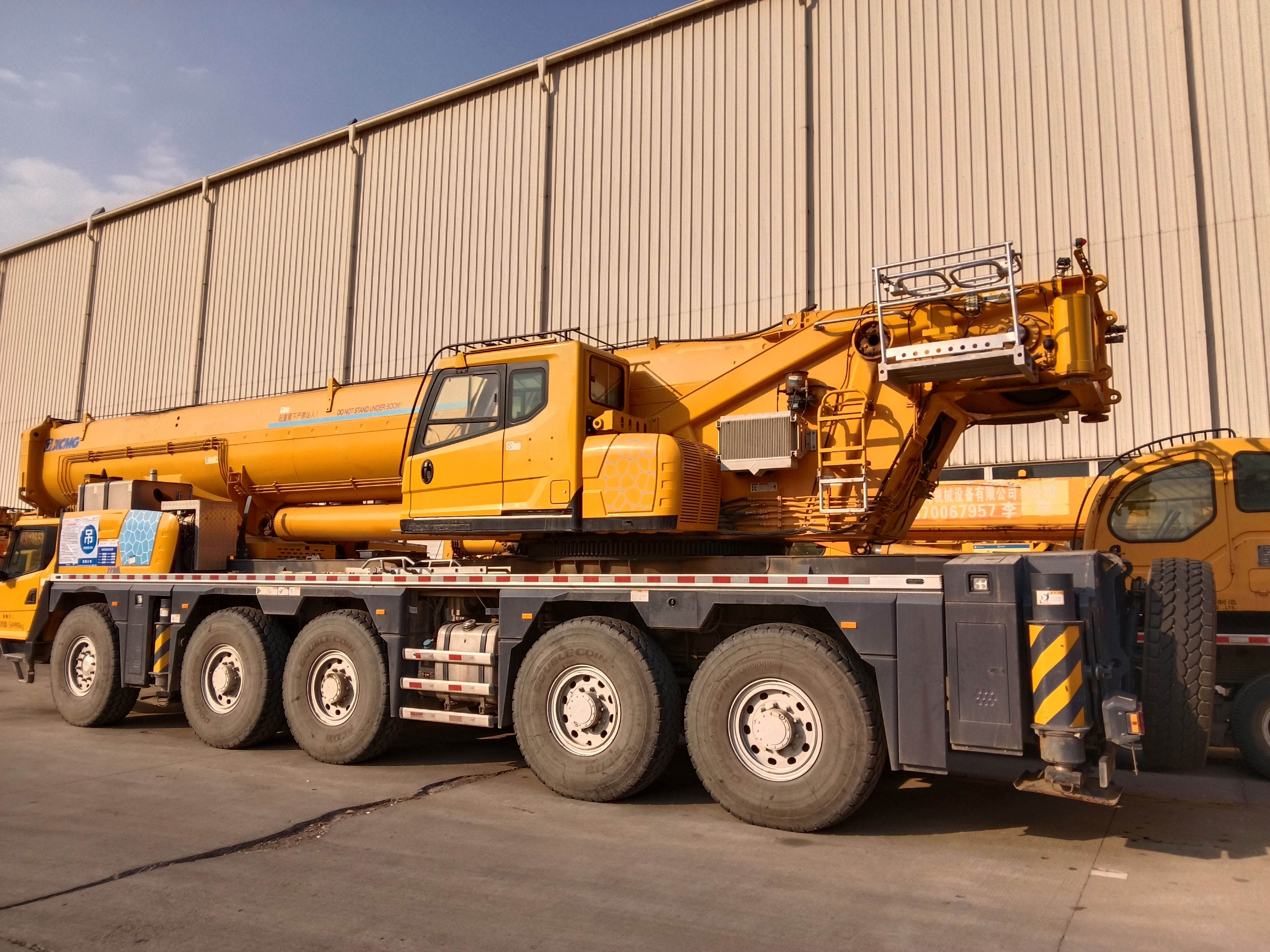

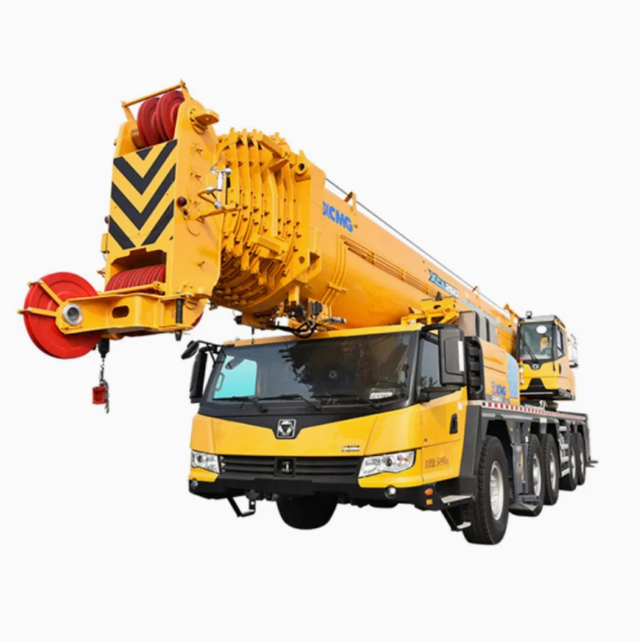

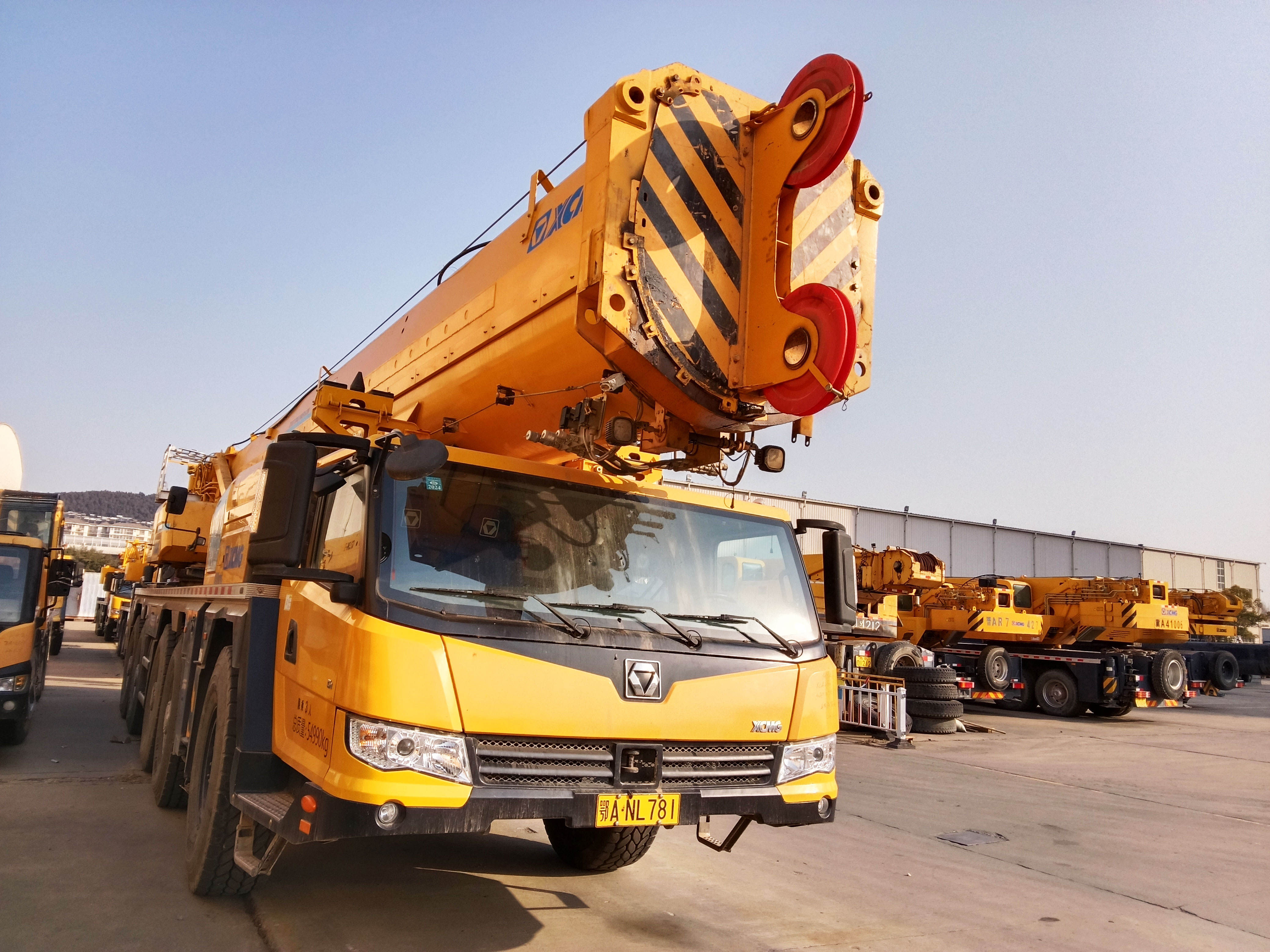

Introdução do produto

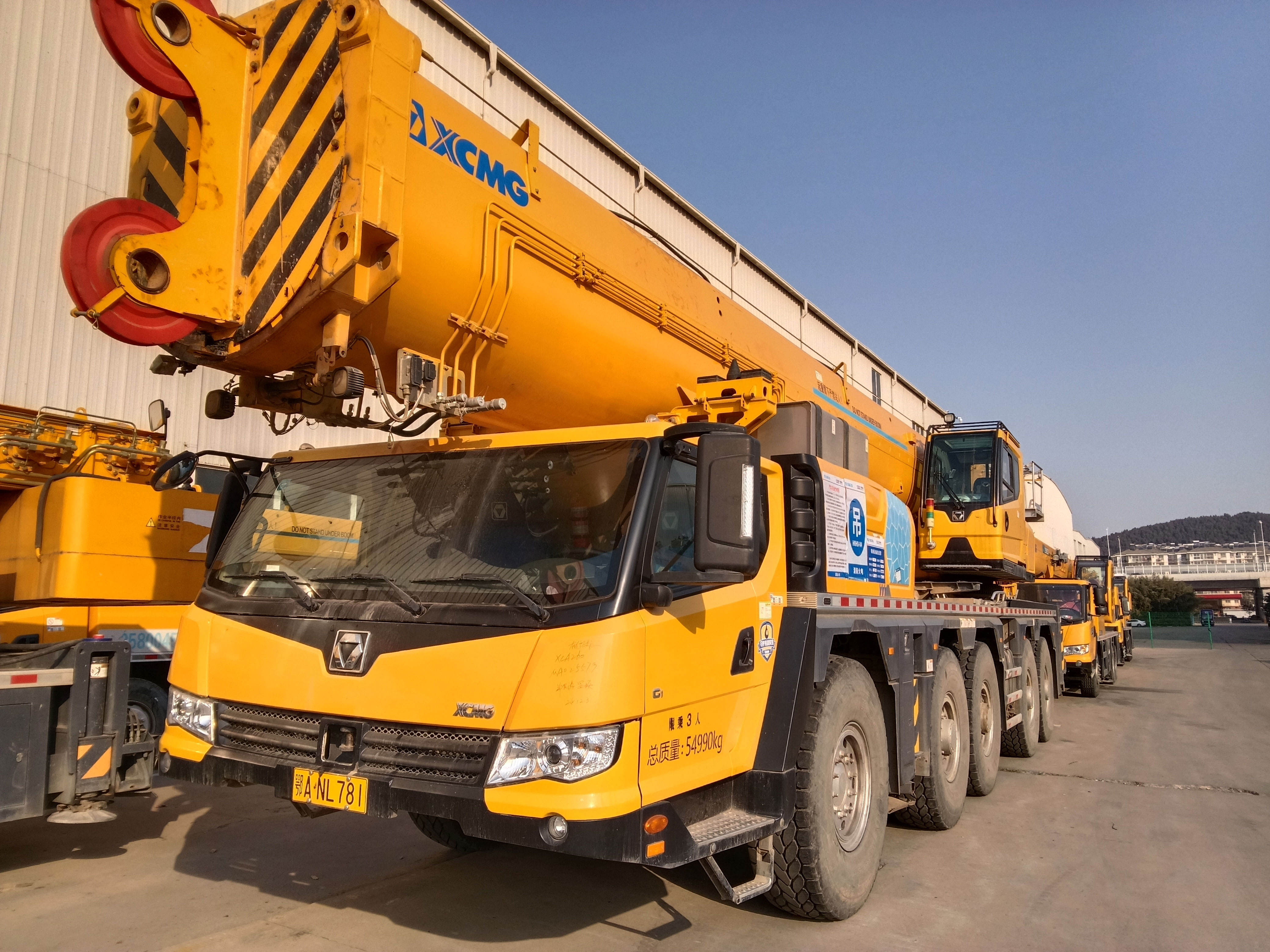

Equipado com um sistema de elevação de alta capacidade e tecnologia hidráulica avançada, o XCA260 oferece impressionante capacidade de elevação e excelente estabilidade. É capaz de realizar uma ampla gama de tarefas de elevação, incluindo instalação de máquinas pesadas, construção de pontes e projetos industriais.
O XCA260 apresenta uma estrutura robusta e durável, garantindo sua capacidade de suportar as condições exigentes dos canteiros de obras.
Vantagem do produto
Fabricado em aço de alta resistência, com estabilizadores de estrutura em caixa removíveis.
4 estabilizadores estão dispostos em forma de X, com suporte de quatro pontos, com vão de estabilizador totalmente estendido de 15.000 × 15.000 mm;
controle hidráulico; monitorado por medidor de nível elétrico. Força de reação do estabilizador no máximo. carga de elevação: 410t.
Motor Weichai WP17G770E304; V tipo 8 cilindros, refrigerado a água, intercooler de superalimentação, motor diesel, fabricado pela Weichai, com potência nominal de 566 kW /1900 rpm e máx. torque de 3000 Nm/(1200~1500) rpm; compatível com o padrão de emissão Off-road Stage III.
Parâmetros Técnicos
|
Comprimento total
|
15180
|
(mm)
|
|
Largura total de toda a máquina
|
3000
|
(mm)
|
|
Máquina inteira alta
|
4000
|
(mm)
|
|
Distância entre eixos
|
2650+1650+2900+1650
|
(mm)
|
|
Piso
|
2540
|
(mm)
|
|
Qualidade geral do estado de funcionamento
|
|
(kg)
|
|
Carga por eixo
|
10290*1+10350×2+12000×2
|
(kg)
|
|
Modelo do motor (no ônibus)
|
WP13.550E62/MC13.54-61
|
-
|
|
Potência nominal do motor
|
405/1900
|
(kw/(r/min))
|
|
Torque nominal do motor
|
400/1800
|
(Nm/(r/min))
|
|
Velocidade máxima de viagem
|
80
|
(km/h)
|
|
Velocidade mínima de corrida estável
|
1-1,5
|
(km/h)
|
|
Diâmetro mínimo de torneamento
|
18.5
|
(m)
|
|
Subida máxima
|
|
(%)
|
|
Distância mínima ao solo
|
307
|
(mm)
|
|
Ângulo de aproximação
|
18
|
(°)
|
|
Ângulo de partida
|
14
|
(°)
|
|
Peso total nominal máximo
|
230
|
(t)
|
|
Classificação mínima
|
3
|
(m)
|
|
Torque máximo de elevação do braço básico
|
7997
|
(kN·m)
|
Usos do produto
1. Construção de infraestrutura em grande escala
O XCA260 é ideal para projetos de infraestrutura, como construção de pontes e eventos de grande escala. Sua poderosa capacidade de elevação e lança longa suportam com eficiência cargas pesadas, como segmentos de vigas pré-moldadas e grandes componentes de aço, aumentando a eficiência da construção. Pode até atender às demandas de elevação de estruturas de até 33 andares de altura.
2. Instalação e manutenção de turbinas eólicas
Este modelo possui excelente capacidade e manobrabilidade off-road, adaptando-se a terrenos complexos em parques eólicos para instalação e manutenção de turbinas. Sua lança estendida atende aos requisitos de elevação em grandes altitudes.
3. Petroquímica e Construção de Energia
Em projetos petroquímicos, construção de usinas de energia e instalações de subestações, o XCA260 cuida do posicionamento e instalação de equipamentos pesados, como grandes tanques, reatores e módulos de caldeiras. Seu novo sistema hidráulico com baixo consumo de energia e micromovimento preciso garantem uma elevação suave e precisa.
4. Renovação Urbana e Canteiros de Obras
Com os seus modos de direção flexíveis e estrutura relativamente compacta, este guindaste opera de forma eficaz em espaços urbanos confinados. Ele lida com içamento de estruturas de aço para edifícios altos, transporte de equipamentos de grande porte e projetos de engenharia municipal. A sua função predefinida de reposicionamento do contrapeso adapta-se bem a locais estreitos.
Guia de operação do produto
Operações de içamento: Antes da operação, certifique-se de que os estabilizadores estejam implantados para atingir o nivelamento. Defina as condições de operação através do controlador, inspecione a integridade do equipamento de elevação e proíba estritamente a sobrecarga. Utilize a função de reposicionamento predefinido do contrapeso para se adaptar a espaços confinados.
Operação da lança: controle todos os movimentos através do joystick. O sistema de controle inteligente oferece capacidade excepcional de micromovimento, garantindo um levantamento suave e preciso. Mantenha distâncias de trabalho seguras.
Precauções de segurança: Cessar as operações durante ventos fortes. Retraia totalmente a lança e os estabilizadores após o uso. Realize manutenção regular do equipamento.
Perguntas frequentes
1. DIFICULDADE PARA LIGAR O MOTOR FRIO?
Verifique se as velas de incandescência ou o sistema de pré-aquecimento do ar de admissão estão funcionando corretamente e certifique-se de que seja usado combustível diesel com a classificação apropriada para climas frios.
2. O MOTOR DIFICULTA-SE PARA PARTIR QUANDO ESTÁ QUENTE?
As possíveis causas incluem injetores com vazamento ou vedações de cilindro deterioradas. É necessária inspeção profissional.
3. MEMÓRIA DO RÁDIO OU RELÓGIO PERDIDA APÓS O DESLIGAMENTO?
Fusível de alimentação contínua (fusível de memória) queimado ou circuito aberto.
4. OS LIMPADORES DE PARA-BRISA SÓ FUNCIONAM EM ALTA VELOCIDADE?
Contatos de baixa velocidade danificados no conjunto do interruptor do limpador ou falha na fiação relacionada.
5. AS LUZES ORIGINAIS DO VEÍCULO REDUZEM APÓS ADICIONAR LUZES AUXILIARES?
A saída insuficiente do gerador causa queda de tensão do sistema quando componentes elétricos adicionais são instalados.
6. INTERFERÊNCIA GRAVE COM WALKIE-TALKIES OU RÁDIOS?
As fontes de interferência incluem velas de ignição, escovas de carvão do gerador, etc. Certifique-se de que os resistores de supressão das velas de ignição e os capacitores do filtro do gerador estejam funcionando corretamente.
