Introdução do produto

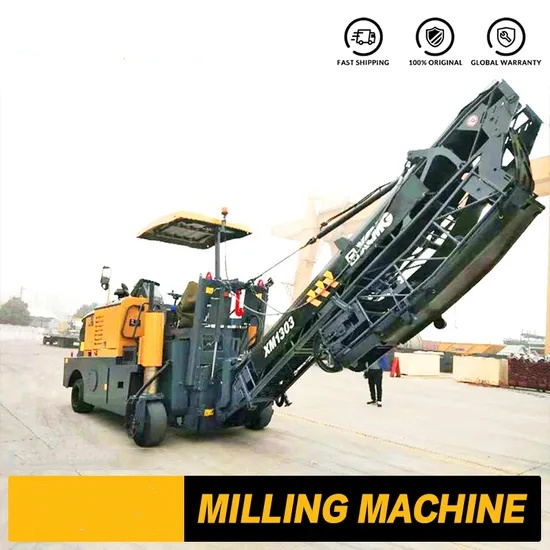

A XM1303K está posicionada no mercado de fresadoras de médio porte. Com a sua excelente eficiência de trabalho, desempenho confiável, controle inteligente e experiência de condução confortável, tornou-se o principal modelo em manutenção e construção de estradas. Sua principal vantagem reside no equilíbrio perfeito entre potência, capacidade de fresagem e mobilidade do equipamento.
Vantagem do produto
* Esta máquina é alimentada pelo motor de injeção eletrônica Shangchai 177kW, aplicado para obter maior reserva de energia do que produtos similares domésticos. Com maior potência de trabalho, este motor pode ser usado para lidar eficazmente com as condições de trabalho com materiais mais duros e maior profundidade de fresagem.
* Este motor está em conformidade com o regulamento de emissões da China III para defender a construção ecológica e reduzir a poluição ambiental. Com o consumo de combustível de 40L/h abaixo da potência nominal, este motor apresenta menor consumo de combustível e melhor economia de operação.
* O tambor fresador com diâmetro de 930 mm é instalado para atingir a profundidade máxima de fresagem de 300 mm e remover todo o pavimento de concreto asfáltico em um único ciclo.
* A velocidade de trabalho de 45m/min é superior à de produtos similares. São fornecidas três velocidades de trabalho para obter uma correspondência mais precisa entre a velocidade de trabalho e a carga de trabalho.
* O tambor fresador é acionado por correia mecânica para obter maior eficiência de acionamento do que o acionamento hidráulico. O tanque de água e o tanque de combustível de super alta capacidade (860L e 450L respectivamente) garantem um tempo de trabalho contínuo mais longo e reduzem o tempo de inatividade.
* A tecnologia de controle inteligente de aspersão é aplicada para que a aspersão seja desligada automaticamente no final da fresagem e ligada automaticamente no reinício da fresagem para salvar as etapas de operação manual.
Parâmetros Técnicos
| Item |
Unidade |
XM1303K |
| Tambor fresador |
Tambor de fresagem Largura de fresagem |
milímetros |
1300 |
| Profundidade de fresagem |
milímetros |
300 |
| Espaçamento de ferramentas |
milímetros |
15 |
| Número de ferramentas |
|
119 |
| Diâmetro do rotor com ferramenta |
milímetros |
930 |
| Motor |
Modelo |
|
SC9DK240G3 |
| Método de resfriamento Resfriamento a água |
|
Resfriamento a água |
| Número de cilindros |
|
6 |
| Potência/velocidade nominal |
kW |
177 |
| Deslocamento |
eu |
8.8 |
| Consumo de energia nominal |
eu |
40 |
| Consumo abrangente de combustível |
eu |
13.3 |
| Padrão de emissão |
|
Nacional III |
| Sistema elétrico |
V |
24 |
| Capacidade da caixa |
Capacidade da caixa Tanque de combustível |
eu |
450 |
| Tanque de óleo hidráulico |
eu |
130 |
| Tanque de água |
eu |
860 |
| Desempenho de condução |
Desempenho de condução Velocidade máxima de operação |
m/min |
45 |
| Velocidade máxima |
km/h |
8 |
| Habilidade teórica de escalada |
% |
75 |
| Distância ao solo |
milímetros |
180 |
| Pneu |
Pneu Pneu Forma Pneu de Borracha Sólida |
|
Pneu de borracha sólida |
| Tamanho do pneu dianteiro |
milímetros |
645×300 |
| Tamanho do pneu traseiro |
milímetros |
645×300 |
| Transporte de material de fresagem |
Largura da correia transportadora de material de fresagem |
milímetros |
500 |
| Capacidade teórica de alimentação |
m3/h |
127 |
| Tamanho de transporte |
Tamanho de envio Tamanho do host (C×L×A) |
milímetros |
4837×2846×3745 |
| Tamanho do hospedeiro (perna direita balança para dentro do quadro) (C×L×A) |
milímetros |
4837×2357×3745 |
| Tamanho do transportador dobrável |
milímetros |
7300×1085×980 |
| Peso da máquina |
Trabalho de qualidade de máquina |
kg |
17500 |
| Carga do eixo dianteiro (sob qualidade de trabalho) |
kg |
6000 |
| Carga do eixo traseiro (sob qualidade de trabalho) |
kg |
11500 |
Usos do produto
• Manutenção de pavimentos asfálticos: Fresar a antiga camada superficial de asfalto danificada para preparar a colocação de uma nova camada asfáltica.
• Tratamento de sulcos e solavancos: Elimina eficientemente sulcos e doenças causadas por veículos de carga pesada ou altas temperaturas.
• Remoção de marcações rodoviárias: Remova rapidamente marcações rodoviárias antigas.
• Desbaste e desbaste da superfície da estrada: Realize fresagem superficial na superfície da estrada antiga para aumentar a força de ligação entre as superfícies da estrada nova e antiga.
• Manutenção de pavimentos de tabuleiros de pontes: Tratamento de doenças de tabuleiros de pontes.
Guia de operação do produto
A operação da fresadora XM1303K requer treinamento profissional. Antes de iniciar a operação, certifique-se de verificar as ferramentas de corte, o nível de óleo e o ambiente circundante e remova quaisquer obstáculos. Ao operar, comece suavemente, alimente lentamente e monitore de perto os dados no painel de instrumentos. O sistema de nivelamento automático deve ser usado estritamente para garantir a precisão da fresagem. Preste atenção ao dar passagem ao pessoal e proíba estritamente a aproximação do rotor rotativo e da correia de alimentação. Após a operação, o rotor deve ser limpo e a máquina deve ser colocada em marcha lenta até parar. Segurança em primeiro lugar. Todas as operações devem seguir os regulamentos do manual oficial.
Perguntas frequentes
1.Qual é a precisão do seu sistema de nivelamento automático?
R: Está equipado com um avançado sistema de nivelamento automático digital. Através de sensores ultrassônicos dianteiros e traseiros ou de feixe de nivelamento, ele pode controlar com precisão a profundidade e planicidade da fresagem, proporcionando uma excelente base para a pavimentação subsequente.
2.Quais verificações precisam ser feitas antes de iniciar diariamente?
R: Deve ser realizada uma inspeção geral da máquina, incluindo: verificação se as ferramentas de corte estão danificadas ou faltando, a tensão das esteiras, o nível de óleo do motor/óleo hidráulico/líquido de arrefecimento e se há rachaduras ou folgas nos principais componentes estruturais.
3.Como garantir o nivelamento da superfície fresada?
R: Primeiro, certifique-se de que o sistema de nivelamento automático esteja funcionando corretamente e que as configurações de referência estejam corretas; Em segundo lugar, durante a operação, é necessário manter um avanço uniforme e suave para evitar mudanças bruscas de velocidade. Finalmente, o grau de desgaste das ferramentas de corte deve ser consistente e elas precisam ser inspecionadas e substituídas regularmente.
4. Com que frequência a cabeça da fresa e aplainadora precisa ser substituída?
R: Não há horário fixo. O ciclo de substituição depende inteiramente da dureza e abrasividade da superfície de trabalho, bem como do tempo de trabalho. O desgaste das ferramentas de corte deve ser verificado diariamente. Quando o desgaste ultrapassar um terço do comprimento original ou a ponta da ferramenta estiver danificada, elas devem ser substituídas em grupos para garantir o equilíbrio do rotor e o efeito de fresamento.
5.O que devo fazer se a correia de alimentação se desviar?
R: Este é um problema comum. Isto pode ser corrigido ajustando os parafusos tensores em ambos os lados da correia transportadora. Se o ajuste for ineficaz, é necessário verificar se os roletes estão desgastados, se as juntas da correia estão simétricas ou se a estrutura está deformada.
6.Quais poderiam ser as razões para o motor não dar partida?
As causas comuns incluem: energia insuficiente da bateria, fusível queimado, mau funcionamento do interruptor ou relé e falha ao reiniciar o botão de parada de emergência, etc.
