Introdução do produto

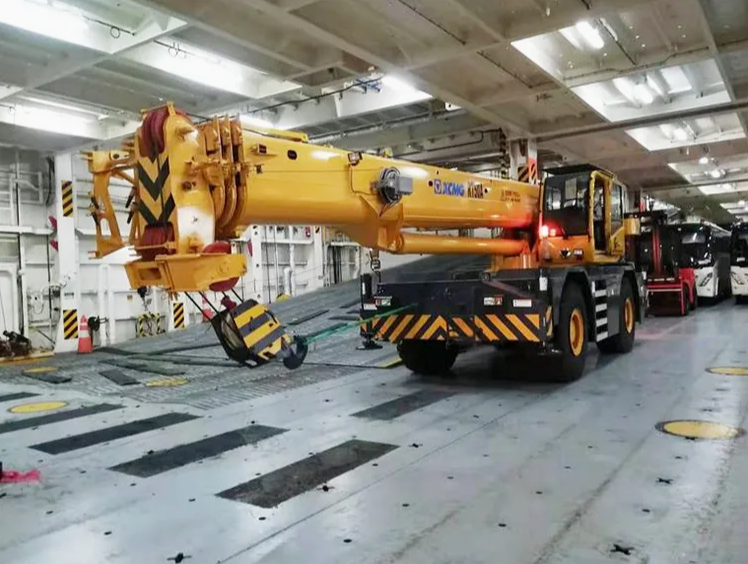

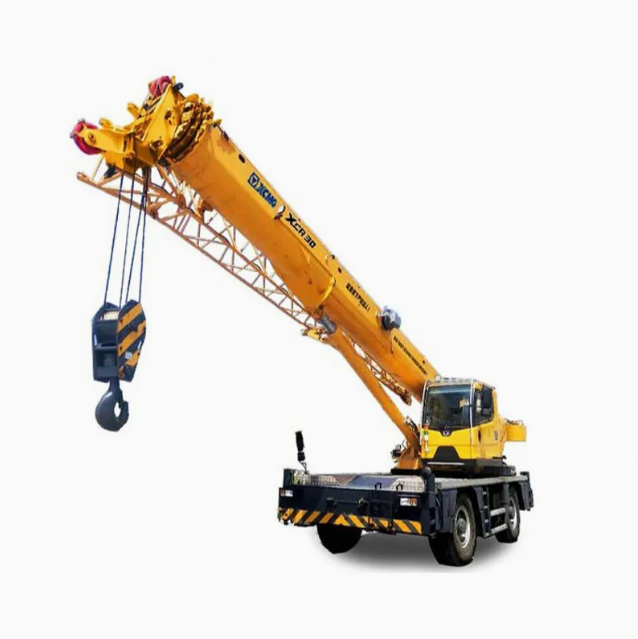

O XCR30 é um guindaste sobre pneus off-road da classe de 30 toneladas com momento máximo de elevação de 989,8 kN·m. Alimentado por um motor de 162 kW, atinge uma velocidade máxima de deslocamento de 41 km/h e uma capacidade de subida máxima superior a 76%, proporcionando um desempenho off-road excepcional. A lança principal se estende por até 35 metros, com dimensões dos estabilizadores de 6,8×6,8 metros proporcionando uma base operacional estável. É adequado para diversos terrenos acidentados e requisitos de elevação de engenharia.
Vantagem do produto
1. As cargas nominais totais fornecidas nas tabelas de carga nominais são a capacidade máxima de elevação quando o guindaste é montado em solo firme e nivelado, o que inclui o peso do moitão do gancho e das eslingas. O peso dos dispositivos acima mencionados deve ser deduzido da carga nominal de elevação.
2. O raio de trabalho mostrado nas tabelas de carga nominal é o raio quando a carga é levantada do solo e é o valor real incluindo a deflexão da lança carregada. Leve em consideração a deflexão da lança antes de iniciar uma operação de elevação.
3. Uma operação de elevação só é permitida quando a força do vento é inferior ao grau 5 (a velocidade instantânea do vento é de 14,1 m/s, a pressão do vento é de 125 N/m2).
4. Antes de iniciar a operação de elevação, o operador deve conhecer o peso da carga a ser elevada e sua faixa de trabalho, e então selecionar as condições de trabalho adequadas. Nunca opere o guindaste além do limite mostrado na tabela. Use o valor mais baixo da tabela quando o comprimento da lança ou o raio de trabalho estiver entre a faixa de valores.
5. Observe o limite do ângulo da lança. Nunca opere o guindaste com o ângulo da lança além do limite recomendado, mesmo que não esteja sendo transportada carga. Caso contrário, a grua tombará.
6. A lança deve ser estendida de acordo com o código telescópico mostrado por dígitos, o que significa a porcentagem de seções da lança estendidas.
Parâmetros Técnicos
|
Projeto
|
Unidade
|
Parâmetro
|
|
Parâmetros de Medições
|
|
Distância entre eixos
|
(mm)
|
3600
|
|
Trilha da roda
|
(mm)
|
(Frente/Traseira)2300/2300
|
|
Parâmetros de peso
|
|
Peso bruto do veículo ao dirigir
|
(kg)
|
27334
|
|
Carga por eixo
|
(kg)
|
(1º eixo/2º eixo)13157/13763
|
|
Parâmetro Cinético
|
|
Potência líquida do motor
|
(kw/r/min)
|
145
|
|
Parâmetros de condução
|
|
Velocidade máxima de viagem
|
(km/h)
|
41
|
|
Velocidade mínima de viagem
|
(km/h)
|
1.6
|
|
Desviar
|
|
Raio mínimo de giro
|
(m)
|
9.6
|
|
Capacidade máxima de rampa
|
(%)
|
78
|
|
Min. Distância ao solo da máquina
|
(mm)
|
345
|
|
Ângulo de aproximação
|
(°)
|
20.5
|
|
Ângulo de partida
|
(°)
|
19.6
|
|
Distância de frenagem
|
(m)
|
9
|
|
Principais parâmetros de desempenho
|
|
Máx. Capacidade nominal de elevação
|
(t)
|
30
|
|
Min. Faixa nominal
|
(m)
|
3
|
|
Máx. Momento de Carga do Jib Básico
|
(kN·m)
|
989.8
|
|
Raio de giro da cauda da plataforma giratória
|
(mm)
|
3823
|
|
Estabilizador
|
|
Longitudinal
|
(m)
|
6.8
|
|
Horizontal
|
(m)
|
6.8
|
|
Máx. Altura de elevação
|
|
Lança Básica
|
(m)
|
10.2
|
|
Lança principal mais longa
|
(m)
|
34.4
|
|
Lança Principal Mais Longa + Lança Auxiliar
|
(m)
|
42.2
|
|
Comprimento da lança do guindaste
|
|
|
Lança principal mais longa
|
(m)
|
35
|
|
Lança Principal Mais Longa + Lança Auxiliar + Extensão
|
-
|
-
|
|
Velocidade de trabalho
|
|
Máx. Velocidade de giro
|
(r/min)
|
2.5
|
|
Velocidade de levantamento
|
|
Mecanismo Principal de Elevação
|
(m/min)
|
140
|
|
Mecanismo Auxiliar de Elevação
|
(m/min)
|
140
|
Usos do produto

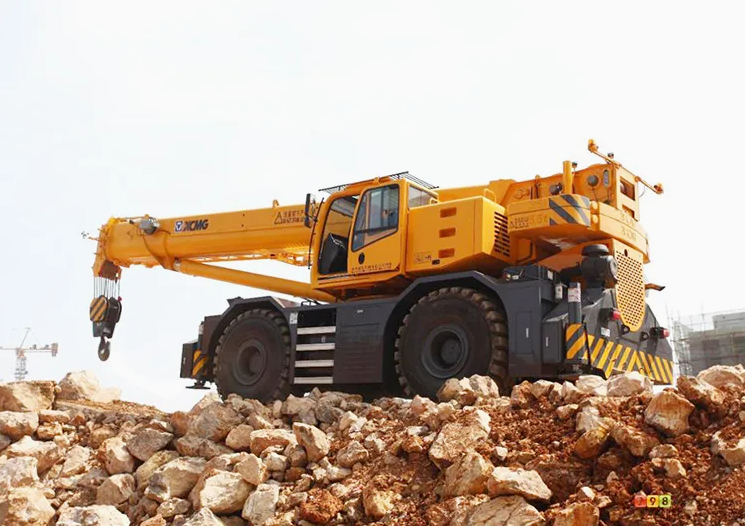

1. Operações de mineração e terrenos acidentados
Ideal para levantamento pesado e instalação de equipamentos em ambientes desafiadores como minas e pedreiras. Seu chassi robusto, pneus off-road especializados e poderosa capacidade off-road (capacidade máxima de rampa de 76%) lidam sem esforço com terrenos acidentados, buracos e condições lamacentas.
2. Construção de infraestrutura e elevação do local
Amplamente utilizado em canteiros de obras de estradas, pontes e outros projetos para levantar componentes pré-moldados, materiais de aço e outros materiais de construção. A sua lança estendida (lança principal de 35 metros) e a altura máxima de elevação de 42,2 metros cobrem eficazmente as áreas de trabalho comuns.
3. Terminais Portuários e Armazenagem Logística
Em portos, terminais, grandes instalações de armazenamento e centros logísticos, lida com eficiência com carga, descarga e transferência de cargas pesadas, máquinas e materiais. Sua manobrabilidade ágil (velocidade máxima de 41 km/h) e capacidade de giro total aumentam a eficiência logística.
4. Operações de apoio a campos petrolíferos e de energia
Em campos petrolíferos e locais de projetos de energia, ele pode ser usado para instalação de equipamentos, manuseio de tubulações e tarefas de suporte de manutenção. Sua excelente adaptabilidade ao local atende a diversos requisitos de construção.
Guia de operação do produto
A operação do XCR30 deve ser estritamente padronizada. Antes da operação, certifique-se de que os estabilizadores estejam totalmente estendidos e apoiados em solo sólido e nivelado. Monitore o limitador de torque durante toda a operação; a sobrecarga é estritamente proibida. Controle os movimentos da lança suavemente através do console de controle, observando sua capacidade máxima de inclinação de 76% para adaptabilidade em terrenos complexos. Um sinalizador dedicado deve dirigir as operações de içamento para garantir que a carga seja amarrada com segurança e que o pessoal seja mantido afastado. Após a operação, retraia e fixe totalmente a lança e realize manutenção regular. Os operadores devem ser certificados.
Perguntas frequentes
1. QUE PRECAUÇÕES DEVEM SER TOMADAS AO TRABALHAR EM TEMPO CHUVOSO?
Evitar escorregões, evitar pisos macios, verificar a impermeabilização do sistema elétrico e suspender as operações se necessário.
2. COMO OPERAR COM SEGURANÇA EM INCLINAÇÕES E DECLINAÇÕES?
Mantenha velocidade baixa, evite mudar de marcha e fazer curvas e use dispositivos auxiliares de freio quando necessário.
3. COMO PROLONGAR A VIDA ÚTIL DO EQUIPAMENTO?
Siga rigorosamente os manuais de manutenção, opere de acordo com as especificações, evite sobrecargas e resolva prontamente pequenos defeitos.
4. COMO MELHORAR A EFICIÊNCIA DO EQUIPAMENTO?
Realize manutenção regular, opere o equipamento corretamente e selecione modos de operação e acessórios apropriados com base nas condições de trabalho.
5. O QUE DEVE SER FEITO SE O MOTOR ESTIVER DIFÍCIL DE ARRANCAR?
Verifique a carga da bateria, a condição do motor de partida, o sistema de combustível e o sistema de admissão, solucionando sistematicamente cada componente.
6. COMO RESOLVER A PRESSÃO INSUFICIENTE DO SISTEMA HIDRÁULICO?
Inspecione o nível e a qualidade do óleo hidráulico e verifique a bomba hidráulica, as válvulas de controle e os cilindros quanto a vazamentos internos ou danos.
