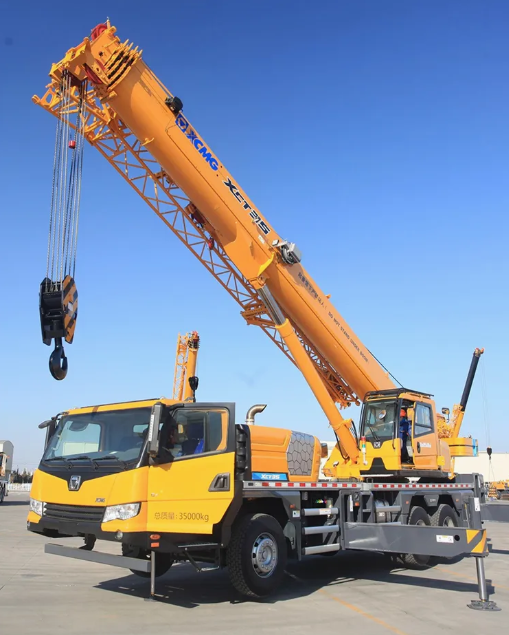

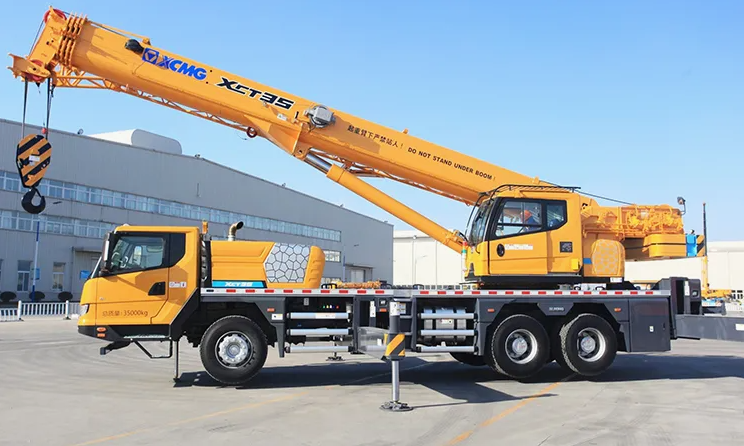

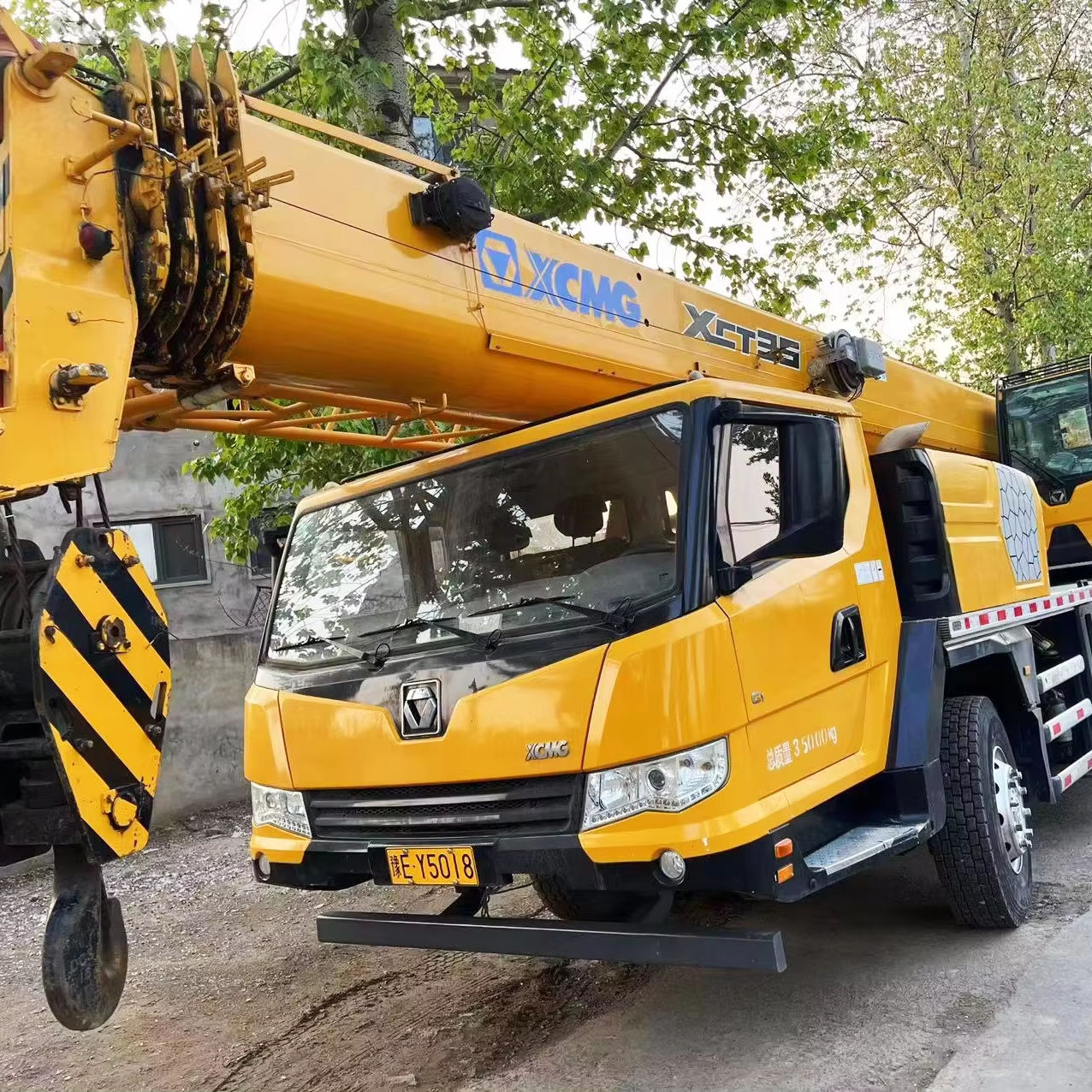

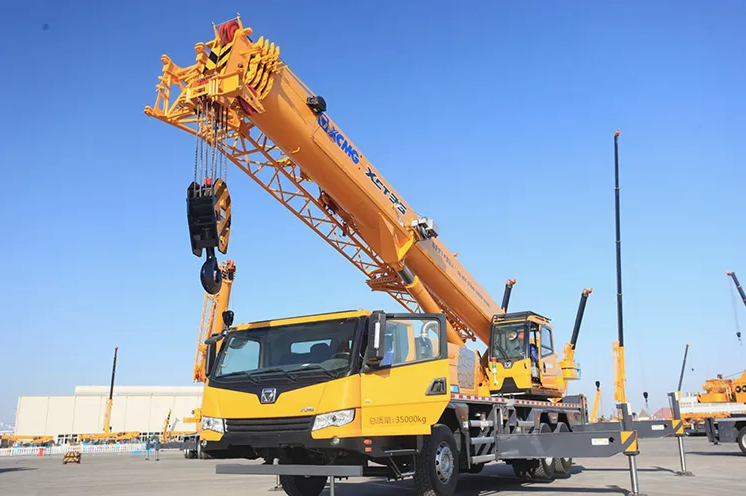

Introdução do produto
Este guindaste incorpora um novo sistema hidráulico com eficiência energética, melhorando a precisão e a suavidade do micromovimento em 20% para atender aos requisitos de elevação exigentes. Sua tecnologia de lança inteligente e interface homem-máquina de nível automotivo reduzem significativamente a complexidade operacional, ao mesmo tempo que aumentam a segurança e a eficiência. A extensão dos estabilizadores de 5,975 m × 7 m garante excelente estabilidade durante as operações.
Vantagem do produto
* É adotada lança de 5 seções de 42 m com perfil tipo U; o máximo. a carga de elevação é de 35 t; o máximo. a altura de elevação é de 56,8 m; o máximo. o raio de trabalho é de 38,5 m; O desempenho assume a liderança de forma abrangente.
* Novo sistema hidráulico de economia de energia com alta eficiência, durabilidade e controle fino (elevação: 2,5m/min, giro: 0,1°/s)
* O sistema de transmissão ideal criado pela primeira vez na indústria contribui para um forte desempenho off-road e baixo consumo de óleo; a capacidade de classificação é de 42%.
* Resultando na combinação perfeita de alto desempenho de potência e baixo consumo de combustível, ou seja, redução de 12% no consumo de combustível para condução, 15% para operação e melhoria de 15% no desempenho de potência.
* Uma nova geração de design de aparência torna todo o veículo poderoso e vigoroso; Os contornos elegantes da cabine do motorista e da cabine do operador trazem uma combinação perfeita de sensação de postura e sensação de força física; análise ergonômica e detalhes humanizados tornam a qualidade inerente à condução fácil, operação confortável e manutenção conveniente.
Parâmetros Técnicos
| Dimensão |
Unidade |
XCT35 |
| Comprimento total |
milímetros |
13065 |
| Largura total |
milímetros |
2750 |
| Altura total |
milímetros |
3540 |
| Peso total em viagem |
kg |
35000 |
| Potência nominal do motor |
kW/(r/min) |
213/1900 228/1900 |
| Torque nominal do motor |
Nm/(r/min) |
1400/1400 1390/1200~1500 |
| Máx. velocidade de viagem |
km/h |
90 |
| Min. diâmetro de giro |
eu |
22 |
| Min. distância ao solo |
milímetros |
260 |
| Ângulo de aproximação |
° |
19(18)/12 |
| Ângulo de partida |
° |
13.5 |
| Máx. habilidade de classificação |
% |
42 |
| Consumo de combustível por 100 km |
eu |
32 |
| Máx. capacidade total de elevação nominal |
t |
35 |
| Min. raio de trabalho nominal |
eu |
3 |
| Raio de giro na cauda da plataforma giratória |
eu |
3.6 |
| Máx. torque de elevação |
kN.m |
1458 |
| Lança básica |
eu |
10.1 |
| Lança máx. principal |
eu |
41 |
| Lança principal máx.+lança |
eu |
56.8 |
Usos do produto
1. Construção Urbana e Engenharia Municipal

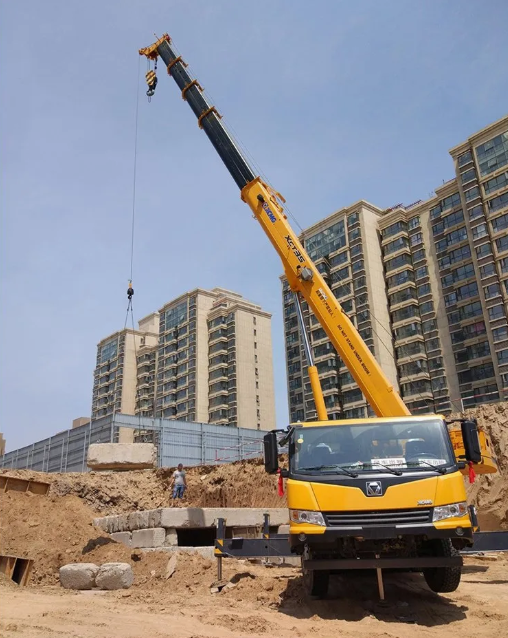

O XCT35 é ideal para operações com espaço limitado, como canteiros de obras urbanas, redes municipais de dutos e projetos de renovação em áreas residenciais mais antigas. Seu design compacto e excelente manobrabilidade permitem que ele opere em ruas estreitas da cidade, realizando tarefas como colocação de tubos e içamento de pequenos equipamentos, minimizando ao mesmo tempo perturbações na vida diária e no trânsito.
2. Movimentação de materiais em mineração e pedreiras
O XCT35 oferece recursos robustos de elevação e manuseio de materiais em operações de mineração e pedreiras. Seu poderoso desempenho de elevação e sistema de energia de alto torque e baixa velocidade atendem a diversas demandas de elevação e transporte nesses ambientes. No entanto, é necessária atenção especial às avaliações de segurança e proteção do equipamento quando se opera em condições tão adversas.
3. Instalação e Manutenção de Equipamentos de Plantas Industriais
Este guindaste é adequado para instalação, reparo e manutenção de equipamentos de grande escala em plantas industriais e projetos petroquímicos. Seu sistema hidráulico maduro oferece excelente controle de micromovimento e operação suave, ideal para posicionamento preciso durante tarefas de elevação.
4. Infraestrutura de Transporte e Construção Auxiliar
O XCT35 é amplamente utilizado na construção auxiliar de infraestrutura de transporte, como estradas e pontes. Sua excelente capacidade de manobra e eficiência de realocação permitem tarefas como baixar gaiolas de vergalhões e levantar pequenos componentes pré-moldados, fornecendo suporte confiável para grandes projetos de transporte.
5. Instalação de paisagismo e sinalização
O XCT35 serve como um assistente competente para paisagismo e instalação de outdoors. O design estendido da lança principal aumenta efetivamente o raio e a altura de trabalho, concluindo com eficiência tarefas como transplante de árvores e remoção/instalação de outdoors.
Guia de operação do produto
Antes da operação, verifique se os estabilizadores estão totalmente estendidos e se o solo está sólido. Mantenha a grua nivelada durante a operação e nunca a sobrecarregue. Estenda e retraia a lança suavemente, mantendo uma distância segura dos obstáculos circundantes. Gire lenta e continuamente, evitando paradas ou curvas abruptas. Inspecione regularmente o cabo de aço quanto a desgaste. Após concluir o trabalho, retraia a lança, prenda o gancho e mantenha registros diários de manutenção do equipamento.
Perguntas frequentes
1. OS CARTUCHOS DE FILTRO DO EQUIPAMENTO PODEM SER REUTILIZADOS APÓS SOPRAR AR COMPRIMIDO DE DENTRO PARA FORA?
Absolutamente não! Esta ação danificará a estrutura do papel filtro, causando maior falha na filtração. Os cartuchos de filtro são itens descartáveis e devem ser substituídos.
2. RACHADURAS DE ESTRESSE FINAS APARECENDO PERTO DE SOLDAS DE ESTRUTURAS DE AÇO?
Estas são trincas por fadiga causadas por tensões residuais de soldagem ou cargas alternadas de longo prazo. São necessários reparos imediatos de soldagem e alívio de tensão.
3. A TENSÃO DO SINAL DO SENSOR OCASIONALMENTE CAI PARA ZERO DURANTE A OPERAÇÃO?
Uma conexão solta no circuito de alimentação do sensor causa desconexão momentânea durante a vibração do equipamento.
4. O TEMPO DE RETENÇÃO DA PRESSÃO DO ACUMULADOR É MUITO CURTO?
A bexiga ou o diafragma do acumulador podem estar rompidos ou a válvula de carga pode estar vazando. Recarregue com nitrogênio ou substitua a unidade.
5. A ALÇA DE OPERAÇÃO PARECE ALTERNATADAMENTE LEVE E PESADA?
Pressão instável do circuito do óleo piloto, possivelmente devido ao desgaste da bomba piloto, filtro piloto entupido ou falha da válvula de alívio piloto.
6. O EQUIPAMENTO APRESENTA BALANÇO RÍTMICO E LEVE DE LADO A LADO AO VIAJAR EM SUPERFÍCIES PLANAS?
Desgaste irregular dos pneus ou dos elos da esteira, causando deformação 'fora de circularidade' ou passo inconsistente.
