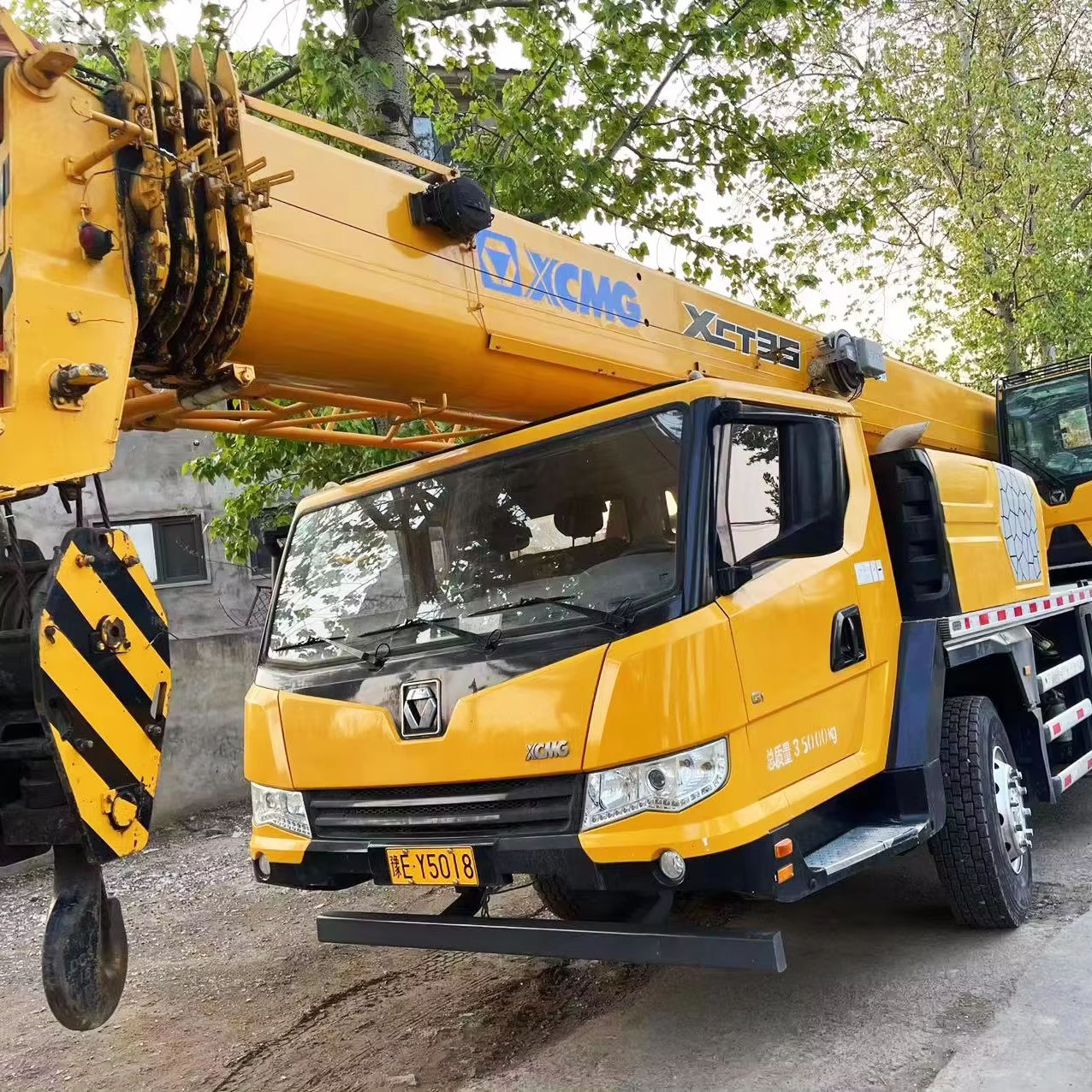

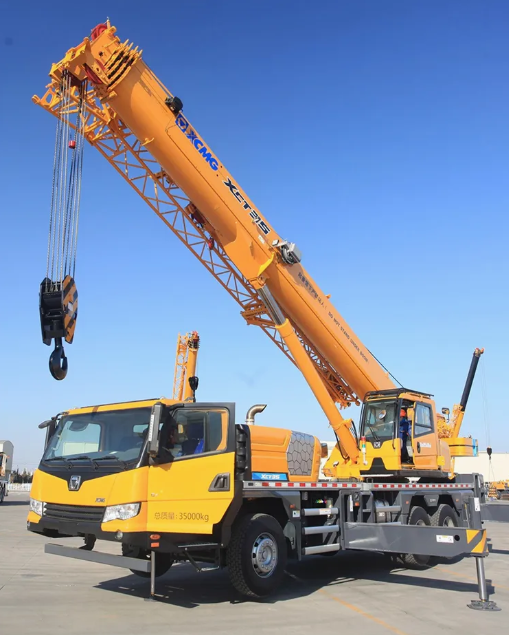

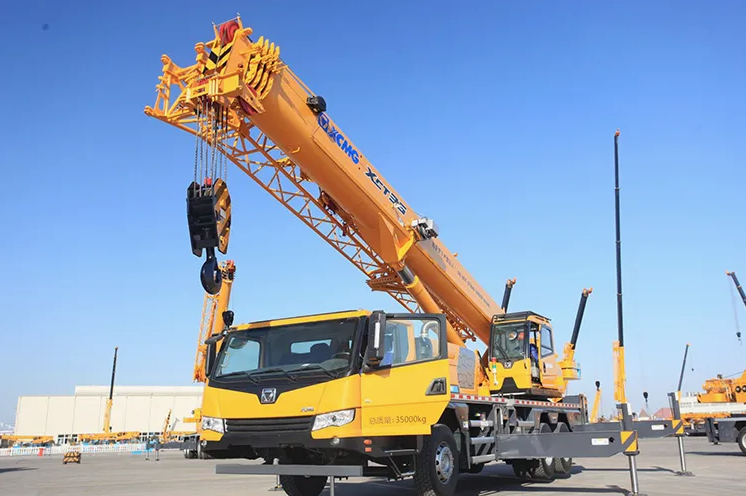

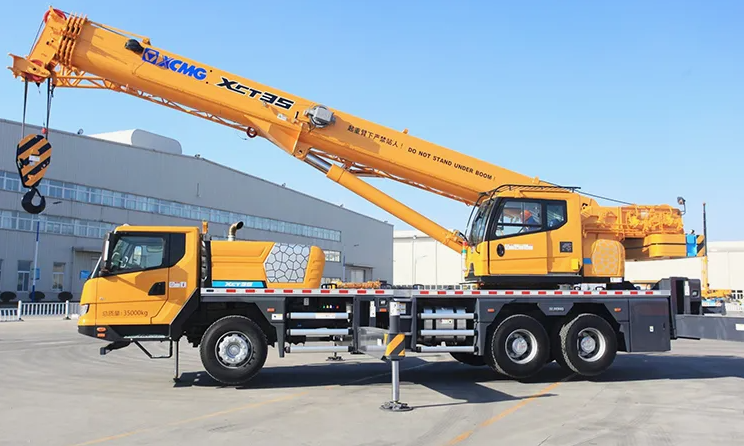

Termék bemutatása
Ez a daru új energiahatékony hidraulikus rendszert tartalmaz, amely 20%-kal növeli a mikromozgás pontosságát és simaságát, hogy megfeleljen a szigorú emelési követelményeknek. Intelligens gémtechnológiája és autóminőségű ember-gép interfész jelentősen csökkenti a műveletek bonyolultságát, miközben növeli a biztonságot és a hatékonyságot. Az 5,975 m × 7 méteres kitámasztó fesztáv kiemelkedő stabilitást biztosít a működés során.
Termékelőny
* 5 szekciós, 42 m-es, U-profillal ellátott gém került elfogadásra; a max. emelő teher 35 t; a max. emelési magasság 56,8 m; a max. munkasugár 38,5 m; Az előadás átfogóan átveszi a vezetést.
* Új energiatakarékos hidraulika rendszer nagy hatékonysággal, tartóssággal és finom vezérléssel (emelés: 2,5 m/perc, elfordítás: 0,1°/s)
* Az iparban először kialakított optimális sebességváltó-rendszer hozzájárul az erős terepes teljesítményhez és az alacsony olajfogyasztáshoz; az osztályozhatóság 42%.
* A nagy teljesítmény és az alacsony üzemanyag-fogyasztás tökéletes kombinációját eredményezi, azaz 12%-kal csökkenti az üzemanyag-fogyasztást vezetés közben, 15%-kal az üzemeltetés során, és 15%-kal javult az energiateljesítményben.
* A megjelenés új generációja az egész járművet erőteljessé és lendületessé teszi; A vezetőfülke és a vezetőfülke divatos körvonalai tökéletes kombinációt biztosítanak a fekvés és a fizikai erő érzésének; Az ergonómiai elemzés és a humanizált részletek az egyszerű vezetés minőségét, kényelmes kezelést és kényelmes karbantartást biztosítanak.
Műszaki paraméterek
| Dimenzió |
Egység |
XCT35 |
| Teljes hossz |
mm |
13065 |
| Teljes szélesség |
mm |
2750 |
| Teljes magasság |
mm |
3540 |
| Teljes súly az utazás során |
kg |
35000 |
| A motor névleges teljesítménye |
kW/(r/perc) |
213/1900 228/1900 |
| A motor névleges nyomatéka |
Nm/(r/perc) |
1400/1400 1390/1200~1500 |
| Max. utazási sebesség |
km/h |
90 |
| Min. esztergálási átmérő |
m |
22 |
| Min. hasmagasság |
mm |
260 |
| Megközelítési szög |
° |
19. (18)/12 |
| Indulási szög |
° |
13.5 |
| Max. évfolyamos képesség |
% |
42 |
| Üzemanyag fogyasztás 100 km-re |
L |
32 |
| Max. névleges teljes emelőképesség |
t |
35 |
| Min. névleges működési sugár |
m |
3 |
| Fordulási sugár a lemezjátszó faránál |
m |
3.6 |
| Max. emelőnyomaték |
kN.m |
1458 |
| Alap gém |
m |
10.1 |
| Max.fő gém |
m |
41 |
| Max.fő gém+gém |
m |
56.8 |
A termék felhasználása

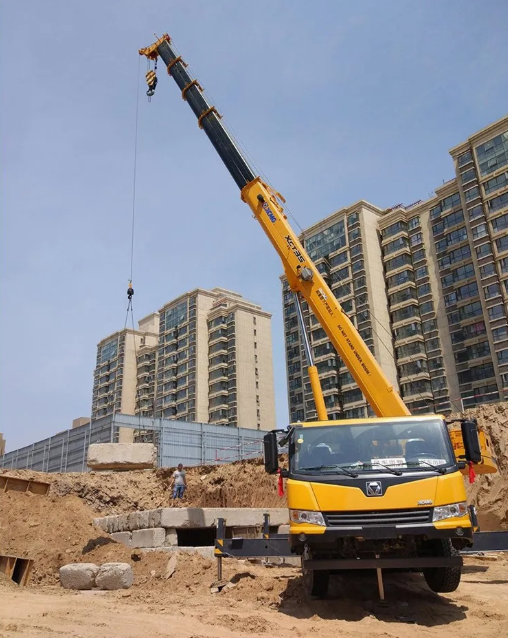

1. Városépítés és városépítés
Az XCT35 ideális helyszűke műveletekhez, például városi építkezésekhez, önkormányzati csővezeték-hálózatokhoz és régebbi lakóterületek felújítási projektjeihez. Kompakt karosszéria-kialakítása és kiváló manőverezhetősége lehetővé teszi, hogy szűk városi utcákon is működjön, és olyan feladatokat hajtson végre, mint a csőfektetés és a kis berendezések felemelése, miközben minimálisra csökkenti a mindennapi élet és a forgalom megzavarását.
2. Anyagmozgatás a bányászatban és kőfejtőkben
Az XCT35 robusztus emelési és anyagmozgatási képességeket biztosít a bányászati és kőfejtési műveletekben. Erőteljes emelési teljesítménye és nagy nyomatékú, alacsony fordulatszámú energiarendszere sokféle emelési és szállítási igényt kielégít ezekben a környezetekben. Azonban különös figyelmet kell fordítani a biztonsági értékelésekre és a berendezések védelmére, ha ilyen zord körülmények között működik.
3. Ipari üzemek felszerelése és karbantartása
Ez a daru alkalmas nagyméretű berendezések telepítésére, javítására és karbantartására ipari üzemekben és petrolkémiai projektekben. Érett hidraulikus rendszere kiváló mikromozgás-szabályozást és zökkenőmentes működést biztosít, ideális a pontos pozícionáláshoz emelési feladatok során.
4. Közlekedési infrastruktúra és segédépítés
Az XCT35-öt széles körben használják a közlekedési infrastruktúra, például utak és hidak kiegészítő építésében. Kiváló manőverezhetősége és áthelyezési hatékonysága lehetővé teszi az olyan feladatok elvégzését, mint a betonacél ketrecek leengedése és a kis előregyártott alkatrészek emelése, megbízható támogatást nyújtva a nagyobb szállítási projektekhez.
5. Tereprendezés és jelzőtáblák felszerelése
Az XCT35 alkalmas asszisztensként szolgál a tereprendezéshez és a hirdetőtáblák felszereléséhez. Kibővített főgém-kialakítása hatékonyan növeli a munka sugarát és magasságát, így hatékonyan hajtja végre az olyan feladatokat, mint a faátültetés és az óriásplakát eltávolítása/felszerelése.
Termék használati útmutató
Használat előtt ellenőrizze, hogy a támasztókarok teljesen ki vannak-e nyújtva, és hogy a talaj szilárd-e. Működés közben tartsa vízszintesen a darut, és soha ne terhelje túl. Nyújtsa ki és húzza be a gémet simán, biztonságos távolságot tartva a környező akadályoktól. Lassan és egyenletesen forogjon, kerülje a hirtelen megállásokat vagy fordulásokat. Rendszeresen ellenőrizze a drótkötél kopását. A munka befejezése után húzza vissza a gémet, rögzítse a horgot, és tartsa fenn a berendezés napi karbantartási nyilvántartását.
GYIK
1. ÚJRA FELHASZNÁLHATÓK A BERENDEZÉSEKEN A SZŰRŐKAZETTÁK, MIUTÁN BELÜL KÍVÜL KERESZTÜL FÚJTATOK KERESZTÜL SŰRÍTETT LEVEGŐT?
Egyáltalán nem! Ez a művelet károsítja a szűrőpapír szerkezetét, ami nagyobb szűrési hibát okoz. A szűrőpatronok eldobható cikkek, és ki kell cserélni.
2. AZ ACÉLSZERKEZETI HEGESZTÉSEK KÖZELÉBEN MEGJELENT FINOM FESZÜLTSÉGES REPEDÉSEK?
Ezek kifáradási repedések, amelyeket a visszamaradó hegesztési feszültségek vagy hosszan tartó váltakozó terhelések okoznak. Azonnali hegesztési javításra és feszültségmentesítésre van szükség.
3. AZ ÉRZÉKELŐ JEL FESZÜLTSÉGE ALKANAK NULLARA CSÖKKEN MŰKÖDÉS ALATT?
Az érzékelő tápáramkörének laza csatlakozása pillanatnyi szétkapcsolást okoz a berendezés vibrációja közben.
4. TÚL RÖVID AZ AKKUMULÁTOR NYOMÁSTARTÁSI IDŐ?
Előfordulhat, hogy az akkumulátortömlő vagy a membrán megrepedt, vagy a töltőszelep szivárog. Töltse fel nitrogénnel, vagy cserélje ki az egységet.
5. VÁLTOZTATOTT KÖNNYŰ ÉS NEHÉZ ÉRZÉS A MŰKÖDŐKANON?
Instabil vezérlő olajkör nyomása, valószínűleg a vezérlőszivattyú kopása, az eltömődött vezérlőszűrő vagy a vezérlőszelep meghibásodása miatt.
6. A BERENDEZÉS RITMIKUS, ENNYHÉS OLDAL-OLDAL LENGÉGÉST MUTATO, HA SÍK FELÜLETEN HAJT?
Egyenetlen gumiabroncs- vagy lánctalpas kopás, amely 'körön kívüli' deformációt vagy inkonzisztens dőlésszöget okoz.
