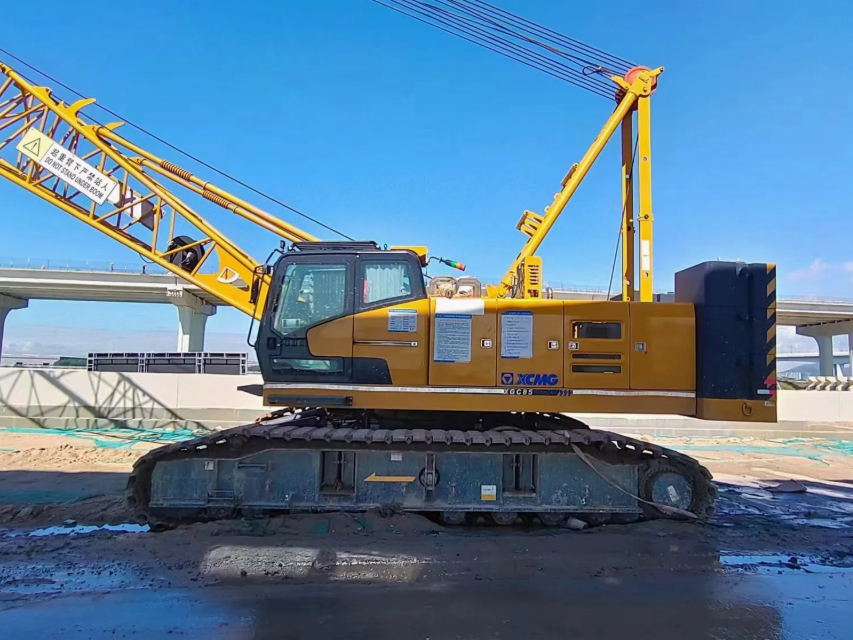

Introdução do produto
O XGC85 prioriza alta eficiência, operação inteligente e confiabilidade de segurança. Equipado com sistema de controle por microcomputador e sistema hidráulico LUDV com sensor de carga, proporciona movimentos precisos e suaves. Proteção contra sobrecarga, interruptores de limite, sistemas anti-tombamento e uma cabine ergonomicamente projetada garantem segurança e conforto operacional. É amplamente utilizado na construção, construção de pontes, petroquímica e outras indústrias.
Vantagem do produto

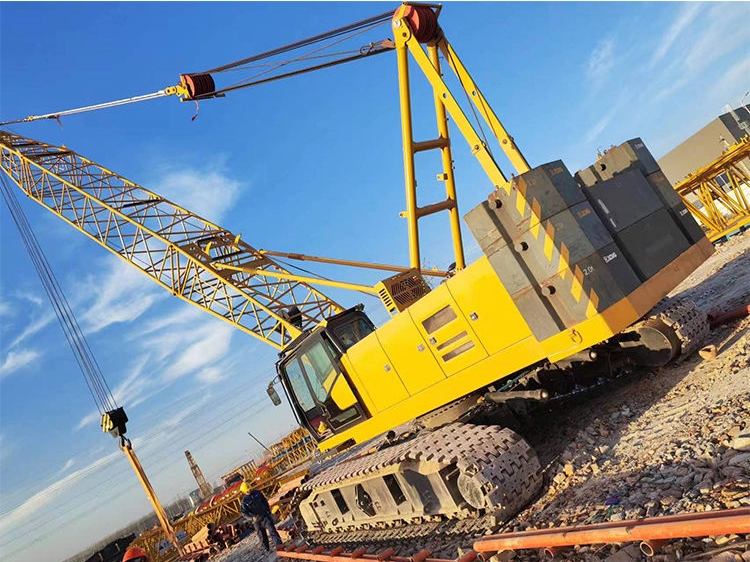

A máquina básica tem um projeto de transporte integrado, sem desmontar a estrutura da esteira e a base da lança, economizando muito nos custos de transporte e melhorando a eficiência da montagem/desmontagem. Tecnologia exclusiva de automontagem de pórtico de estrutura em A, sem necessidade de cilindro pode alcançar automontagem, para realizar a montagem rápida do guindaste. Contrapeso único pesando não mais que 6t, pequeno equipamento de elevação auxiliar pode alcançar a montagem completa do contrapeso.
Design integrado para reduzir pontos de falha, enquanto reserva espaço aberto para montagem/desmontagem e manutenção. Utilização de válvula principal LUDV altamente integrada, com funções de operação multicomplexa, controle de vazão combinada, seleção de alta/baixa velocidade, para garantir eficiência de operação. Filtração de desvio independente exclusiva opcional na indústria, forte dispositivo de adsorção magnética, filtragem reforçada do sistema hidráulico e capacidade antiemulsificante.
Parâmetros Técnicos
|
Item
|
Unidade
|
Parâmetro
|
|
Máx. capacidade nominal de elevação da lança
|
t
|
85
|
|
Máx. capacidade de elevação nominal para lança fixa
|
t
|
12
|
|
Máx. momento de carga
|
tm
|
341
|
|
Máx. capacidade nominal de elevação para lança única superior
|
t
|
8
|
|
Comprimento da lança
|
eu
|
13~58
|
|
Ângulo de oscilação da lança
|
°
|
-3~80
|
|
Comprimento fixo da lança
|
eu
|
7~19
|
|
Máx. dimensão da unidade única em estado de transporte (C×L×A)
|
eu
|
13,05×3,4×3,3
|
|
Ângulo de deslocamento da lança fixo
|
°
|
10h30
|
|
Máx. velocidade de linha única para mecanismo de elevação
|
m/min
|
120
|
|
Máx. velocidade de linha única para mecanismo de elevação da lança
|
m/min
|
70
|
|
Máx. velocidade de giro
|
rpm
|
2
|
|
Máx. velocidade de viagem
|
km/h
|
0.9
|
|
Habilidade de classificação
|
%
|
30
|
|
Pressão média no solo
|
MPa
|
0.087
|
|
Modelo
|
-
|
SC9DK270G3/QSC8.3
|
|
Potência do motor
|
kW
|
200/183
|
|
Emissão
|
-
|
Nacional III/UE III
|
|
Massa total do guindaste
|
t
|
71,5 (gancho principal, lança de 13m)
|
|
Máx. massa de unidade única em estado de transporte
|
t
|
41.2
|
Usos do produto

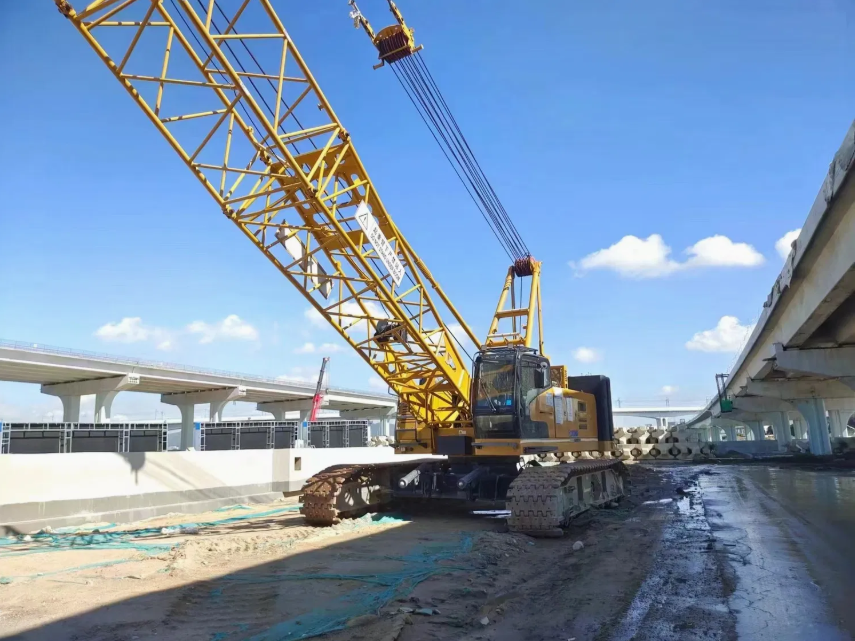

1. Construção de Infraestrutura e Engenharia Urbana
Amplamente utilizado na construção civil, construção de estradas e pontes, construção de metrô, instalação de estruturas de aço e colocação de gaiolas de reforço. Sua função de liberação rápida do tambor principal atende às demandas de operações de cravação de estacas de impacto e martelo vibratório de estacas.
2. Operações de Mineração e Pedreiras
Adequado para elevação e transporte de minério, pedra e componentes de equipamentos pesados em minas e pedreiras. Seu chassi robusto e capacidade de elevação de 85 toneladas suportam ambientes agressivos, embora o nivelamento do solo e a manutenção do equipamento exijam atenção.
3. Projetos de Conservação de Água e Desvio de Água em Grande Escala
Em projetos de desvio de água de longa distância entre bacias, como o Projeto do Rio Amarelo para Qingdao, facilita a instalação de tubulações e o içamento de equipamentos. Seu design de transporte integrado reduz os custos de envio e aumenta a eficiência da montagem/desmontagem, enquanto a tecnologia de estrutura autoelevatória em forma humana permite uma montagem rápida.
4. Planalto, alta altitude e ambientes adversos
Com sistemas hidráulicos otimizados e projetos reforçados para regiões frias, ele se adapta a operações em terrenos montanhosos de alta altitude, frígidos e lamacentos, como a Ferrovia Sichuan-Tibete e Lhasa.
5. Setores Petroquímico e Energético
Em projetos petroquímicos, realiza levantamento de equipamentos pesados, instalação de tubos de grande diâmetro e tarefas auxiliares de manutenção. Sua capacidade precisa de micromovimento e estabilidade excepcional garantem operações de elevação seguras em locais industriais confinados.
Guia de operação do produto
Inspeção Pré-Operação: Certifique-se de que os estabilizadores estejam firmemente apoiados em solo sólido. Verifique o nível do fluido hidráulico e a integridade do sistema. Verifique se os dispositivos de segurança estão operacionais.
Controles operacionais: Selecione o modo de elevação por meio do display inteligente da cabine ou do controle remoto sem fio. Defina o comprimento e o ângulo da lança. Opere com movimentos suaves. A sobrecarga é estritamente proibida.
Precauções críticas: Monitore continuamente a velocidade do vento. Mantenha pessoal não autorizado fora do raio de operação. Evite obstáculos durante o giro. Retraia o equipamento de trabalho após a operação. Estacione em terreno plano.
Perguntas frequentes
1. COMO REDUZIR O CONSUMO DE COMBUSTÍVEL DOS EQUIPAMENTOS?
Evite inatividade desnecessária, opere suavemente, realize manutenção regular e selecione o modo de energia apropriado com base nas condições de trabalho.
2. COMO PROLONGAR A VIDA ÚTIL DO PNEU?
Mantenha a pressão padrão dos pneus, evite curvas fechadas e arranhões em obstáculos, dirija lentamente em terrenos acidentados e gire os pneus regularmente.
3. QUAL A CARGA OPERACIONAL IDEAL PARA O EQUIPAMENTO?
Normalmente, recomenda-se operar a 80%-90% da carga nominal. Isso garante eficiência enquanto evita danos prematuros causados por sobrecarga prolongada.
4. É ACEITÁVEL DEIXAR O MOTOR EM MARCHA LENTA POR PERÍODOS PROLONGADOS QUANDO ESTÁ EM MARCHA LENTA?
Não. Isto desperdiça combustível e aumenta a acumulação de carbono, causando desgaste do motor. Desligue o motor se estiver inativo por mais de 5 minutos.
5. QUAIS CUIDADOS DEVEM SER TOMADOS NA UTILIZAÇÃO DE EQUIPAMENTOS EM REGIÕES DE ALTA ALTITUDE?
A potência do motor diminui devido ao ar rarefeito. Selecione modelos de alta altitude ou faça os ajustes correspondentes. A eficiência do equipamento será reduzida, portanto planeje as operações adequadamente.
6. QUE PRECAUÇÕES SÃO NECESSÁRIAS PARA AMBIENTES MARINHOS OU CORROSIVOS?
Deve ser usado equipamento com classificação marítima ou aplicado tratamento anticorrosivo adicional. Enxágue os resíduos de sal com água doce imediatamente após a operação e inspecione os componentes estruturais e chicotes elétricos com mais frequência.
7. QUAIS REQUISITOS SE APLICAM EM AMBIENTES INFLAMÁVEIS/EXPLOSIVOS?
Deve ser utilizado equipamento especializado à prova de explosão. Seus sistemas de exaustão e elétricos passam por tratamento especial para evitar a geração de faíscas.
