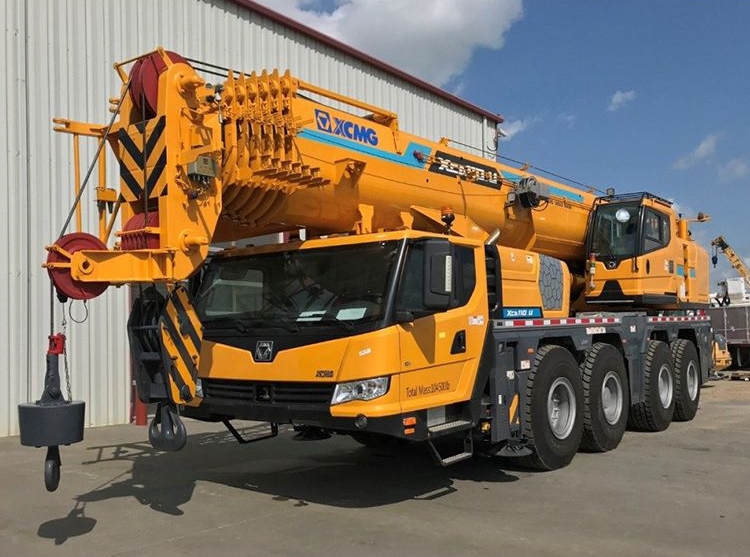

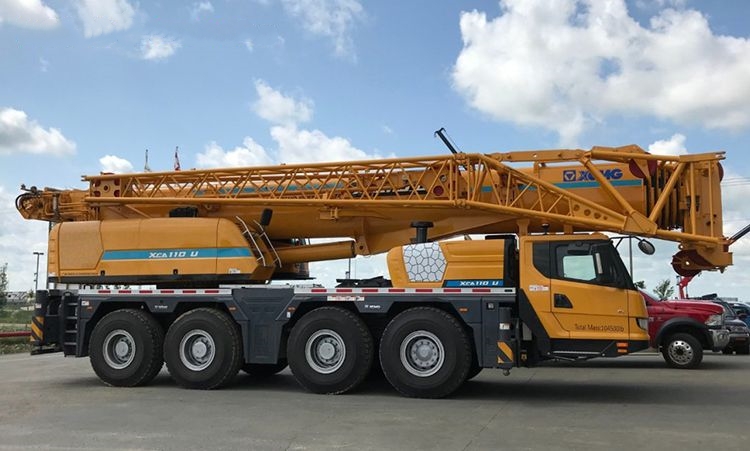

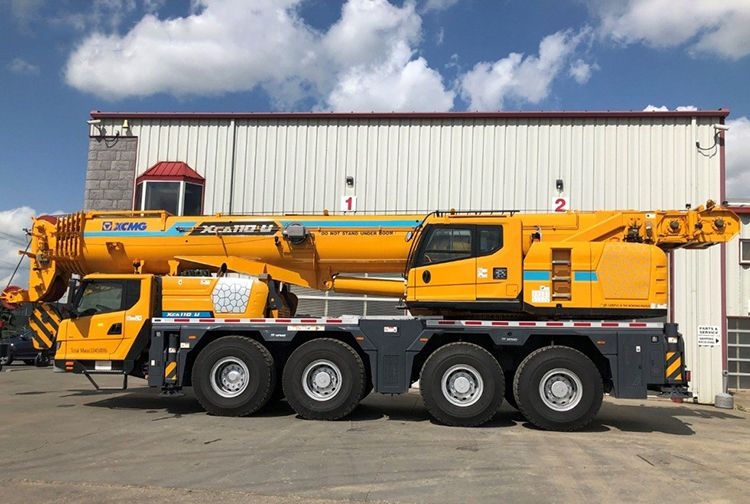

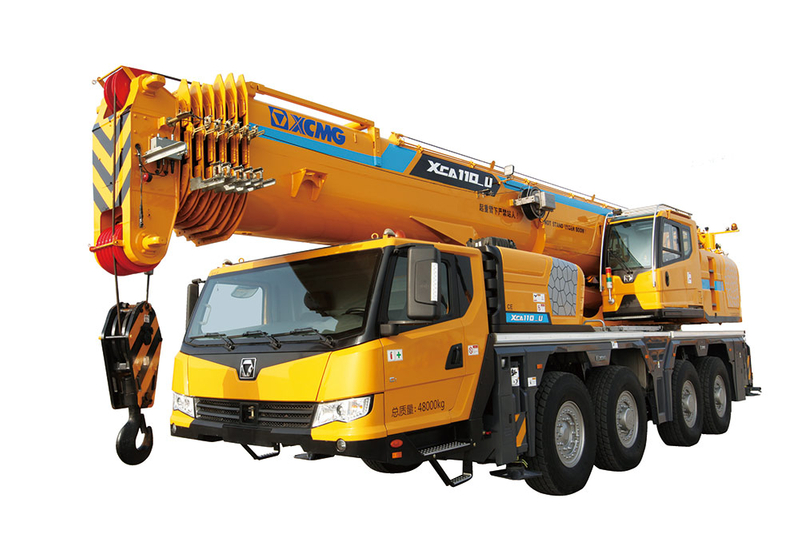

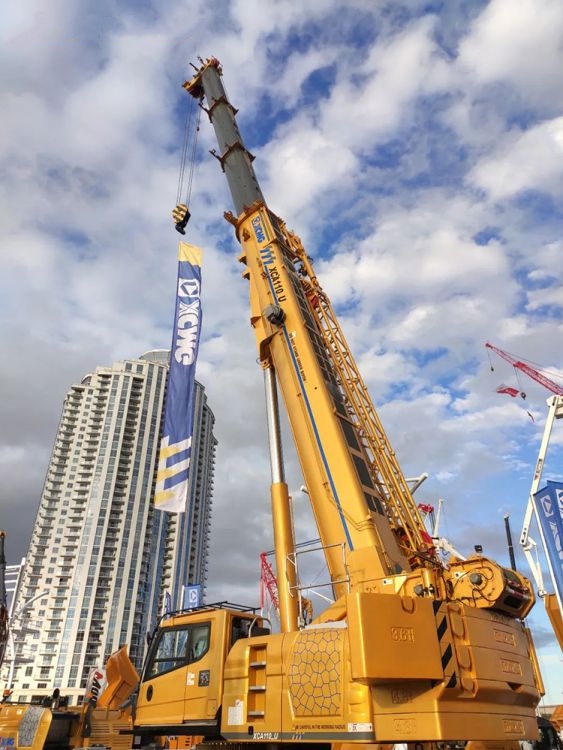

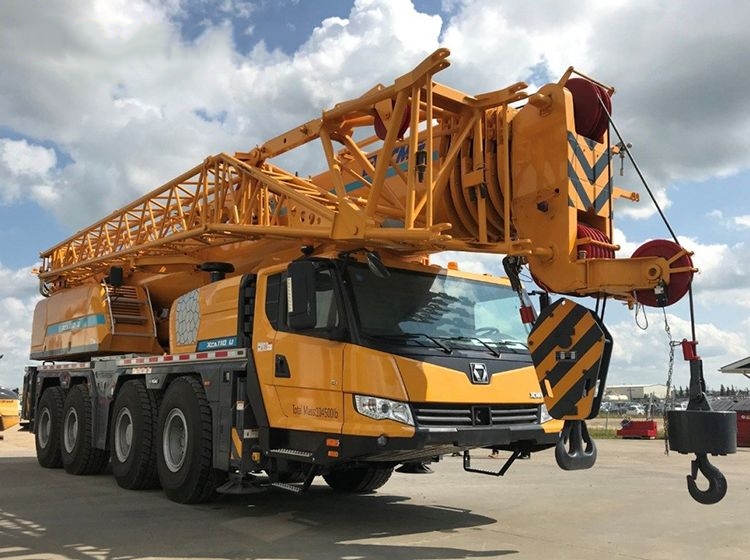

Introdução do produto
Este guindaste possui uma lança principal de 7 seções e 60 m, uma lança fixa que varia de 10,6 m a 32,1 m e uma ponta de lança independente de 2,9 m, proporcionando desempenho de elevação líder do setor. Incorpora um novo sistema hidráulico de alta eficiência e economia de energia. Os sistemas de içamento e giro utilizam circuitos hidráulicos de circuito fechado equipados com bombas de alto deslocamento, permitindo altas velocidades de içamento sob cargas pesadas.
Vantagem do produto
1.Sistema de suspensão independente para serviço pesado com braço único
Os pneus do lado esquerdo e direito movem-se para cima/para baixo separadamente para se adaptarem às condições da estrada, para melhorar efetivamente a estabilidade da operação da direção em alta velocidade e alcançar excelente desempenho off-road ao dirigir em estradas estreitas ou em estradas com más condições.
2. Novo sistema hidráulico de economia de energia altamente eficiente
Tecnologias avançadas, como bombas de deslocamento variável e sistema hidráulico sensível à carga, combinados com sistema de giro de baixa velocidade e grande torque, sistema de elevação de motor constante e regulação automática do deslocamento com a mudança aberta da válvula principal contribuem para reduzir o consumo de energia em mais de 15% em média e a suavidade e o controle fino melhorados em 15%.
Parâmetros Técnicos
|
Categoria
|
Item
|
Unidade
|
Parâmetro
|
|
Dimensões do contorno
|
Comprimento total
|
milímetros
|
11880
|
|
Largura total
|
milímetros
|
2550
|
|
Altura total
|
milímetros
|
3755
|
|
Distância entre eixos
|
1º e 2º Eixos
|
milímetros
|
2950
|
|
2º e 3º Eixos
|
milímetros
|
1650
|
|
Acompanhar
|
milímetros
|
2150
|
|
Peso
|
Peso morto na configuração de viagem
|
kg
|
36000
|
|
Carga por eixo
|
1º eixo
|
kg
|
12000
|
|
2º eixo
|
kg
|
12000
|
|
3º eixo
|
kg
|
12000
|
|
Viagem
|
Velocidade de viagem
|
Máx. velocidade de viagem
|
km/h
|
85
|
|
Min. velocidade de deslocamento estável
|
km/h
|
3
|
|
Min. diâmetro de giro
|
eu
|
14.2/(direção de três eixos)
|
|
Min. distância ao solo
|
milímetros
|
330
|
|
Ângulo de aproximação
|
°
|
19
|
|
Ângulo de partida
|
°
|
21
|
|
Distância de travagem (a 30 km/h)
|
eu
|
≤10
|
|
Máx. habilidade de classificação
|
%
|
65
|
|
Consumo de óleo por 100 km
|
eu
|
55
|
Usos do produto
1. Construção de infraestrutura em grande escala
Ideal para grandes canteiros de obras, como rodovias e pontes, manuseando componentes pré-moldados pesados, grandes estruturas de aço e outros materiais de construção. Sua excepcional capacidade de elevação e configurações de lança estendidas cobrem efetivamente áreas de trabalho extensas e desafiadoras.
2. Operações de Mineração e Pedreiras
Ideal para transportar grandes blocos de minério, materiais pétreos, componentes de equipamentos pesados e instalar dutos em minas e pedreiras. Seu chassi robusto e capacidades off-road robustas, combinados com um chassi todo-o-terreno de seis eixos e sistema de suspensão ar-óleo, permitem a operação em condições adversas e adversas. Contudo, atenção especial deve ser dada à proteção ambiental e à manutenção dos equipamentos.
3. Construção de campos petrolíferos e de bases energéticas
Em campos petrolíferos e locais de projetos de energia, facilita a instalação de equipamentos de grande porte, o manuseio de tubulações pesadas e tarefas auxiliares de manutenção. Sua formidável capacidade de elevação e adaptabilidade ambiental atendem a diversas demandas de construção.
4. Construção de engenharia de energia
Este modelo está posicionado para projetos de construção de energia eólica de até 2,0 MW, completando com eficiência as tarefas de instalação de turbinas eólicas. Sua lança estendida e sistema de controle preciso garantem alta eficiência e segurança durante as operações de içamento de turbinas eólicas.
5. Grandes portos e centros logísticos pesados
Em grandes portos e centros de logística pesada, lida com eficiência com carga, descarga e transferência de cargas pesadas, grandes máquinas e materiais.
6. Elevação de juntas de equipamentos em grande escala
Durante grandes projetos de manutenção ou instalação em fábricas de produtos químicos, siderúrgicas e locais semelhantes, vários guindastes de grande tonelagem frequentemente colaboram.
Guia de operação do produto
Antes da operação, certifique-se de que os estabilizadores estejam totalmente estendidos e apoiados em solo sólido e nivelado. Monitore o limitador de torque durante toda a operação; a sobrecarga é estritamente proibida. Controle suavemente os movimentos da lança através do console de controle, prestando atenção à estabilidade de seu chassi todo-o-terreno de seis eixos. Durante as operações de içamento, um sinalizador dedicado deve dirigir as operações para garantir que a carga seja amarrada com segurança e que o pessoal seja mantido afastado. Após a operação, retraia e fixe totalmente a lança e realize manutenção regular. Os operadores devem ser certificados.
Perguntas frequentes
1. AS ETIQUETAS OU PLACAS DE IDENTIFICAÇÃO DO EQUIPAMENTO ESTÃO BONTAS OU FALTAM?
Causada por limpeza direta com jato de água de alta pressão ou uso de agentes de limpeza altamente corrosivos.
2. EXISTEM RECORSOS NAS SUPERFÍCIES DE CONTATO ENTRE OS LINKS DA TRILHA E OS PINOS?
Má lubrificação levando a fricção seca e desgaste abrasivo severo.
3. A UMIDADE PERSISTE DENTRO DOS CONECTORES IMPERMEÁVEIS?
Anéis de vedação não assentados corretamente durante a conexão ou anéis degradados e ineficazes.
4. O FUSÍVEL NÃO QUEIU, MAS O CIRCUITO PERMANECE ABERTO?
Superaquecimento e oxidação do porta-fusível devido à resistência excessiva de contato, causando má conexão. Limpe o suporte e garanta um contato seguro.
5. MÚLTIPLOS INDICADORES DE FALHA NO EQUIPAMENTO ACIONAM OCASIONALMENTE FALSOS ALARMES SIMULTANEAMENTE?
Conexões de aterramento soltas ou corroídas no sistema elétrico do veículo causam interferência no modo comum.
6. O TEMPO DE RETENÇÃO DA PRESSÃO DO ACUMULADOR É MUITO CURTO?
A bexiga do acumulador ou a câmara de ar estão rompidas ou a válvula de carga está vazando. Recarregue com nitrogênio ou substitua a unidade.
