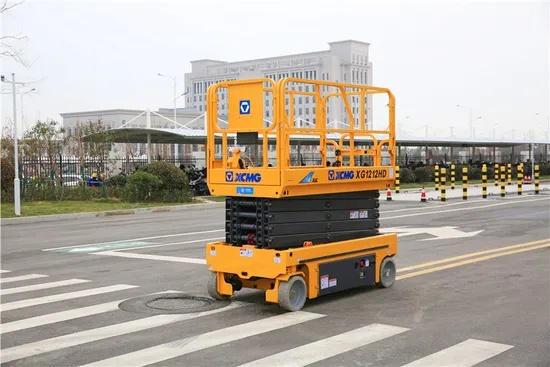

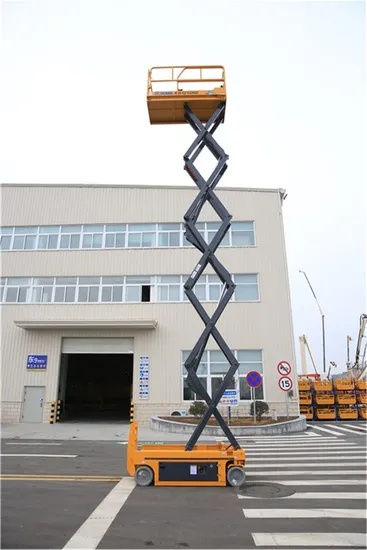

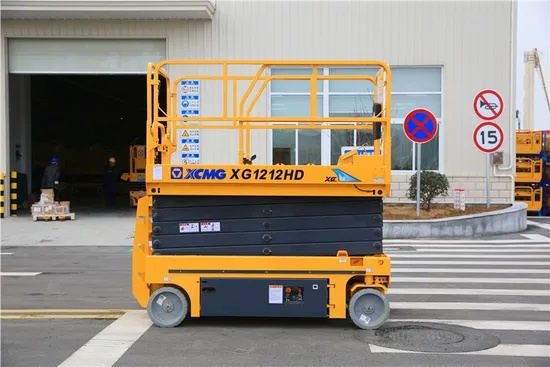

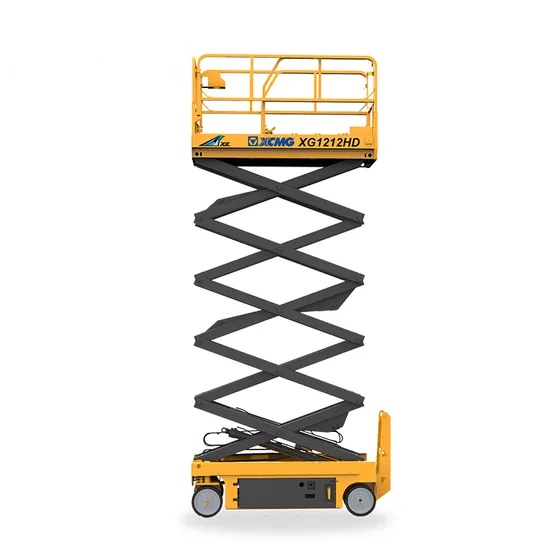

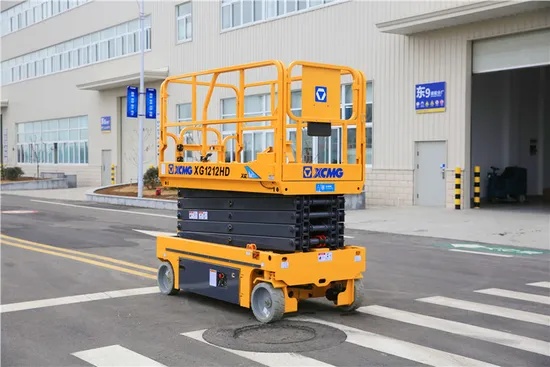

Introdução do produto
A XG1212HD é uma plataforma de trabalho aérea com elevação tipo tesoura movida a diesel com altura de trabalho de 12 metros. Ele é projetado principalmente para ambientes de trabalho complexos e externos, com forte potência, excelente passabilidade off-road e alta confiabilidade como suas principais características. É uma ferramenta poderosa para canteiros de obras, construção de fábricas, instalação de equipamentos e outras áreas.
Vantagem do produto
* O sistema de acionamento elétrico eficaz e com economia de energia apresenta emissão zero e baixo ruído, juntamente com pneus sem rastros, permitindo que esta máquina trabalhe facilmente em ambientes fechados, como prédios de escritórios, hospitais e escolas e minimizando o efeito no meio ambiente.
* Mecanismo de proteção ativo, como mecanismo de proteção contra buracos e sistema de controle de segurança autodesenvolvido, apresentam design humanizado e opções ricas, atendendo às necessidades do cliente em termos de segurança, confiabilidade e inteligência.
* O design de estrutura estreita permite que o veículo completo passe facilmente por um único gateway; cerca dobrável pode facilitar o transporte.
* 'Zero Turning Radius 'é único e permite que a máquina faça curvas em salas estreitas.
* Máx. carga útil de 320 kg, liderando o setor. A velocidade máxima de deslocamento de 3,2 km/h e a capacidade de inclinação de 25% tornam a condução mais fácil
Parâmetros Técnicos
| Item |
Unidade |
XG1212HD |
| Dimensão da máquina |
Comprimento (sem escada) |
milímetros |
2477 (2267) |
| Largura |
milímetros |
1190 |
| Altura (plataforma dobrada) |
milímetros |
2480 (1930) |
| Distância entre eixos |
milímetros |
1877 |
| Trilha da roda |
milímetros |
1043 |
| Min. distância ao solo (protetor de poço ascendente/descendente) |
milímetros |
100/20 |
| Dimensão da plataforma de trabalho |
Comprimento |
milímetros |
2277 |
| Largura |
milímetros |
1120 |
| Altura |
milímetros |
1263 |
| Comprimento de extensão da plataforma auxiliar |
milímetros |
900 |
| Posição centróide da máquina |
Distância horizontal ao eixo dianteiro |
milímetros |
950 |
| Altura do centróide |
milímetros |
663 |
| Massa total da máquina |
kg |
2900 |
| Máx. altura da plataforma |
eu |
10 |
| Min. altura da plataforma |
eu |
1.34 |
| Máx. altura de trabalho |
eu |
12 |
| Min. raio de giro (roda interna/roda externa) |
eu |
0/2,3 |
| Carga nominal |
kg |
320 |
| Carga útil da plataforma estendida |
kg |
115 |
| Tempo de levantamento |
s |
50-75 |
| Tempo de descida |
s |
43-65 |
| Velocidade de movimentação (rebaixada) |
km/h |
3.2 |
| Velocidade de condução (elevada) |
km/h |
0.8 |
| Máx. capacidade de nivelamento |
% |
25 |
| Ângulo de aviso de inclinação (lateral/para frente e para trás) |
° |
1,5/3 |
| Motor de elevação/deslocamento |
Modelo |
- |
- |
| Potência nominal |
kW |
3.3 |
| Fabricante |
- |
- |
| Bateria |
Modelo |
- |
T125/3-EV-225 |
| Tensão |
v |
24 |
| Capacidade |
Ah |
240 |
| Fabricante |
- |
Trojan/Leoque |
| Modelos de pneus |
- |
Sem traços e sólido /381×127 |
Usos do produto
• Canteiros de obras: instalação de estrutura de aço, construção de paredes externas, instalação de tubulações de proteção contra incêndio, etc.
• Plantas Industriais: Instalação e manutenção de equipamentos, reparos em tetos, instalação de sistemas de iluminação.
• Infraestruturas: Fiscalização e construção de Pontes, aeroportos e centrais eléctricas.
• Publicidade exterior: Instalação e manutenção de grandes outdoors exteriores.
Guia de operação do produto
A XG1212HD é uma plataforma de trabalho aéreo com elevação elétrica tipo tesoura de alta capacidade e altamente eficiente. Antes da operação, é necessário confirmar se o operador está certificado e concluiu as inspeções diárias do equipamento. Durante a operação, é essencial garantir que o guarda-corpo da plataforma esteja intacto, que a porta esteja fechada e que o solo na área de operação seja sólido e plano. O levantamento suave e o movimento quadridirecional do equipamento são obtidos através da alavanca de controle. A operação brusca é estritamente proibida. Preste atenção à observação do ambiente e evite obstáculos e perigos potenciais no ar. Se ocorrer alguma anormalidade ou alarme durante o trabalho, a operação deverá ser interrompida imediatamente. Após descer até uma altura segura, a máquina deve ser desligada para inspeção. Após a conclusão do trabalho, o equipamento deverá ser estacionado em local plano e seguro, a plataforma abaixada, a energia desligada e a chave retirada.
Perguntas frequentes
1.Que energia ele usa?Quanto tempo dura a bateria?
• Tipo de alimentação: Elétrica pura, acionada por sistema de motor CA. Funciona suavemente, com ruído extremamente baixo e sem emissões de escape, tornando-o altamente adequado para utilização em interiores e locais com elevados requisitos ambientais.
• Configuração da bateria: Geralmente equipada com uma bateria de chumbo-ácido de 48 V de grande capacidade ou uma bateria livre de manutenção (a bateria de lítio é opcional).
• Vida útil da bateria: A vida útil da bateria depende da carga real, da frequência de uso e das condições do solo. Geralmente, ele pode funcionar continuamente por 8 a 10 horas (um turno padrão) quando totalmente carregado e suporta carregamento durante o trabalho (função opcional).
2.Quais dispositivos de proteção de segurança ele possui?
R: Os dispositivos de segurança são muito completos e geralmente incluem:
• Botão de parada de emergência: Tanto a plataforma quanto o chassi estão equipados com interruptores de parada de emergência.
• Sistema de proteção contra inclinação: Quando a carroceria do veículo se inclina demais, ele interromperá automaticamente as funções de caminhada e subida e emitirá um alarme.
• Design anti-entalamento: Existe um dispositivo de proteção na estrutura da tesoura.
• Frenagem desligada: Quando a alavanca de controle é liberada ou a energia é cortada, o veículo freia automaticamente.
• Proteção contra subtensão: Alarme automático e limite a função quando a carga da bateria estiver muito baixa para proteger a bateria.
• Interruptor de limite da porta da plataforma: O veículo não pode se mover ou subir quando a porta da plataforma não estiver fechada.
• Válvula de alívio: Proteção contra sobrecarga do sistema hidráulico.
3.O que deve ser observado durante a manutenção diária?
• Inspeção diária: Inspeção visual (estrutura, pneus), testes funcionais (elevação, caminhada, dispositivos de alarme) e verificação da carga da bateria.
• Manutenção regular
◦ Semanalmente/mensalmente: Verifique se os fixadores estão soltos, verifique o nível do óleo hidráulico e se há vazamentos e limpe os terminais da bateria.
◦ Semestralmente/ano: Uma inspeção abrangente é realizada por profissionais, incluindo sistema hidráulico, sistema elétrico, detecção de falhas em componentes estruturais, etc. (Siga o manual de manutenção oficial do ciclo específico).
Ponto chave: Mantenha os equipamentos limpos, principalmente os componentes elétricos; Carregue a bateria estritamente de acordo com os requisitos do manual. Se alguma anormalidade for encontrada, pare de usá-lo imediatamente e solicite reparo.
4.Como as baterias devem ser mantidas?
• Baterias de chumbo-ácido: Evite recarregar após descarga completa; Carregue a tempo após cada uso; Quando não for usado por um longo período, deve ser totalmente carregado antes do armazenamento e recarregado uma vez por mês.
Mantenha os terminais limpos e secos.
• Bateria de lítio (se opcional): Não há necessidade de descarregar e recarregar. Carregue conforme necessário. Preste atenção à temperatura do ambiente de armazenamento. Use o carregador original.
5.Como as baterias de lítio devem ser mantidas e carregadas?
R: As baterias de lítio não necessitam de manutenção e não requerem adição de água. Recomenda-se carregar a bateria a tempo após o término do turno, utilizando o carregador original para evitar descarga excessiva e prolongar a vida útil da bateria. Mantenha o nível da bateria entre 50% e 80% antes do armazenamento a longo prazo.
