Introducción del producto

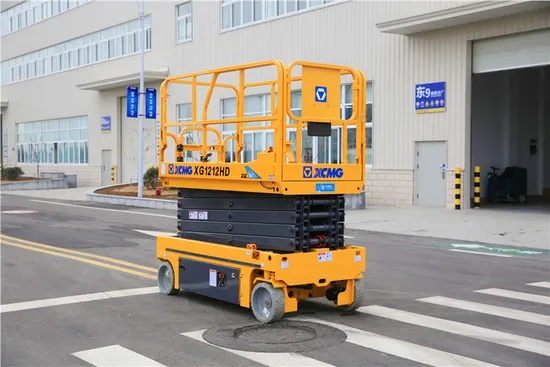

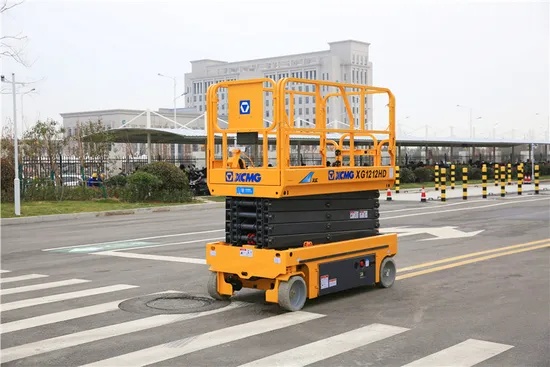

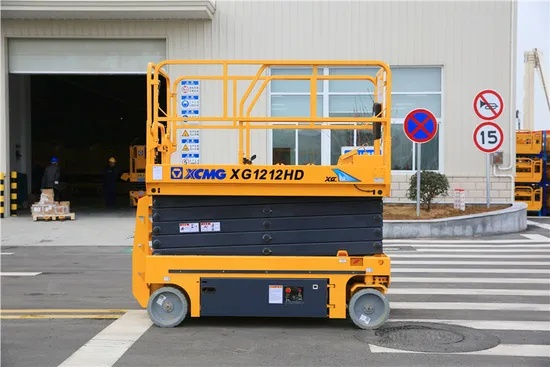

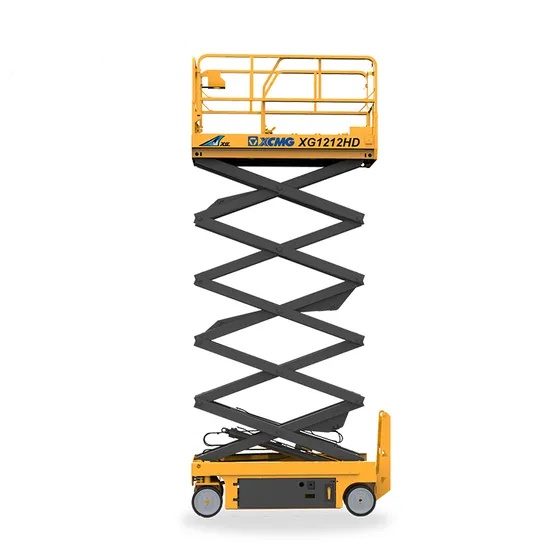

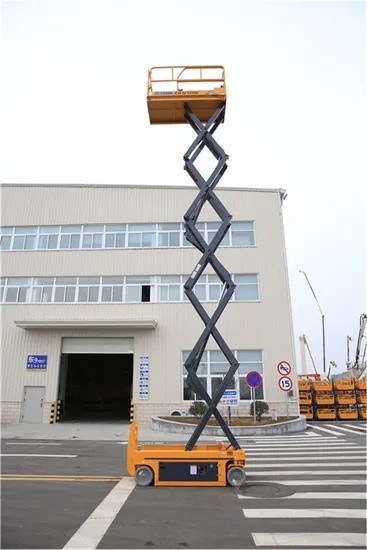

La XG1212HD es una plataforma de trabajo aérea elevadora de tijera con motor diésel y una altura de trabajo de 12 metros. Está diseñado principalmente para entornos de trabajo complejos y al aire libre, con gran potencia, excelente transitabilidad todoterreno y alta confiabilidad como características principales. Es una herramienta poderosa para sitios de construcción, construcción de fábricas, instalación de equipos y otros campos.
Ventaja del producto
* El sistema de propulsión eléctrica, eficaz y que ahorra energía, presenta cero emisiones y bajo nivel de ruido, junto con neumáticos que no dejan rastro, lo que permite que esta máquina funcione fácilmente en entornos cerrados como edificios de oficinas, hospitales y escuelas y minimiza el efecto sobre el medio ambiente.
* El mecanismo de protección activo, como el mecanismo de protección contra baches y el sistema de control de seguridad de desarrollo propio, presentan un diseño humanizado y amplias opciones, satisfaciendo las necesidades del cliente en materia de seguridad, confiabilidad e inteligencia.
* El diseño de estructura estrecha permite que el vehículo completo pase fácilmente a través de una única puerta de entrada; La valla plegable podría facilitar el transporte.
* 'Radio de giro cero' es único y permite que la máquina gire en esquinas en espacios estrechos.
* Máx. carga útil de 320 kg, líder en la industria. La velocidad máxima de desplazamiento de 3,2 km/h y la capacidad de pendiente del 25% facilitan la conducción.
Parámetros técnicos
| Artículo |
Unidad |
XG1212HD |
| Dimensión de la máquina |
Longitud (sin escalera) |
milímetros |
2477 (2267) |
| Ancho |
milímetros |
1190 |
| Altura (plataforma plegada) |
milímetros |
2480 (1930) |
| Distancia entre ejes |
milímetros |
1877 |
| Pista de ruedas |
milímetros |
1043 |
| Mín. Distancia al suelo (protector de foso ascendente/descendente) |
milímetros |
100/20 |
| Dimensión de la plataforma de trabajo. |
Longitud |
milímetros |
2277 |
| Ancho |
milímetros |
1120 |
| Altura |
milímetros |
1263 |
| Longitud de extensión de la plataforma auxiliar |
milímetros |
900 |
| Posición centroide de la máquina |
Distancia horizontal al eje delantero |
milímetros |
950 |
| altura del centroide |
milímetros |
663 |
| Masa total de la máquina |
kilos |
2900 |
| Máx. altura de la plataforma |
metro |
10 |
| Mín. altura de la plataforma |
metro |
1.34 |
| Máx. altura de trabajo |
metro |
12 |
| Mín. Radio de giro (rueda interior/rueda exterior) |
metro |
0/2.3 |
| Carga nominal |
kilos |
320 |
| Carga útil de la plataforma extendida |
kilos |
115 |
| tiempo de elevación |
s |
50-75 |
| tiempo de bajada |
s |
43-65 |
| Velocidad de conducción (bajada) |
kilómetros por hora |
3.2 |
| Velocidad de conducción (elevada) |
kilómetros por hora |
0.8 |
| Máx. capacidad de ascenso |
% |
25 |
| Ángulo de advertencia de inclinación (lateral/adelante y atrás) |
° |
1,5/3 |
| Motor de elevación/desplazamiento |
Modelo |
- |
- |
| potencia nominal |
kilovatios |
3.3 |
| Fabricante |
- |
- |
| Batería |
Modelo |
- |
T125/3-EV-225 |
| Voltaje |
v |
24 |
| Capacidad |
ah |
240 |
| Fabricante |
- |
Troyano/Leoch |
| Modelos de neumáticos |
- |
Sin rastro y sólido /381×127 |
Usos del producto
• Sitios de construcción: instalación de estructuras de acero, construcción de paredes exteriores, instalación de tuberías de protección contra incendios, etc.
• Plantas industriales: Instalación y mantenimiento de equipos, reparación de techos, instalación de sistemas de iluminación.
• Infraestructura: Inspección y construcción de Puentes, aeropuertos y centrales eléctricas.
• Publicidad exterior: Instalación y mantenimiento de grandes vallas publicitarias exteriores.
Guía de funcionamiento del producto
La XG1212HD es una plataforma de trabajo aérea con elevación de tijera eléctrica de alta capacidad y alta eficiencia. Antes de la operación, es necesario confirmar que el operador esté certificado y haya completado las inspecciones diarias del equipo. Al operar, es esencial asegurarse de que la barandilla de la plataforma esté intacta, la puerta esté cerrada y el suelo en el área de operación sea sólido y plano. La elevación suave y el movimiento en cuatro direcciones del equipo se logra a través de la manija de control. Está estrictamente prohibido un funcionamiento brusco. Presta atención a observar el entorno y evita obstáculos y peligros potenciales en el aire. Si ocurre alguna anomalía o alarma durante el trabajo, la operación debe detenerse inmediatamente. Después de descender a una altura segura, la máquina debe apagarse para su inspección. Una vez finalizado el trabajo, se debe estacionar el equipo en un área plana y segura, bajar la plataforma, desconectar la alimentación y retirar la llave.
Preguntas frecuentes
1. ¿Qué energía utiliza? ¿Cuánto dura la batería?
• Tipo de energía: Eléctrica pura, impulsada por un sistema de motor de CA. Funciona suavemente, con un ruido extremadamente bajo y sin emisiones de escape, lo que lo hace muy adecuado para uso en interiores y lugares con altos requisitos medioambientales.
• Configuración de la batería: normalmente equipada con una batería de plomo-ácido de 48 V de gran capacidad o una batería sin mantenimiento (la batería de litio es opcional).
• Duración de la batería: La duración de la batería depende de la carga real, la frecuencia de uso y las condiciones del suelo. Generalmente, puede funcionar de forma continua durante 8 a 10 horas (un turno estándar) cuando está completamente cargado y admite la carga mientras trabaja (función opcional).
2. ¿Qué dispositivos de protección de seguridad tiene?
R: Los dispositivos de seguridad son muy completos y suelen incluir:
• Botón de parada de emergencia: Tanto la plataforma como el bastidor están equipados con interruptores de parada de emergencia.
• Sistema de protección contra inclinación: cuando la carrocería del vehículo se inclina demasiado, automáticamente cortará las funciones de caminar y ascender y emitirá una alarma.
• Diseño anti-pellizco: Hay un dispositivo protector en la estructura de tijera.
• Frenado sin energía: cuando se suelta la palanca de control o se corta la energía, el vehículo frena automáticamente.
• Protección contra bajo voltaje: alarma y limita automáticamente la función cuando la energía de la batería es demasiado baja para protegerla.
• Final de carrera de puerta de plataforma: El vehículo no puede moverse ni elevarse cuando la puerta de plataforma no está cerrada.
• Válvula de alivio: Protección contra sobrecarga del sistema hidráulico.
3. ¿Qué se debe tener en cuenta durante el mantenimiento diario?
• Inspección diaria: Inspección visual (estructura, neumáticos), pruebas funcionales (levantar, caminar, dispositivos de alarma) y verificación de energía de las baterías.
• Mantenimiento regular
◦ Semanal/mensual: Verifique si los sujetadores están flojos, verifique el nivel de aceite hidráulico y si hay fugas, y limpie los terminales de la batería.
◦ Cada seis meses/año: Se realiza una inspección integral por parte de profesionales, incluyendo sistema hidráulico, sistema eléctrico, detección de fallas en componentes estructurales, etc. (Siga el manual de mantenimiento oficial para el ciclo específico).
Punto clave: Mantener limpio el equipo, especialmente los componentes eléctricos; Cargue la batería estrictamente de acuerdo con los requisitos del manual. Si encuentra alguna anomalía, deje de usarlo inmediatamente e infórmelo para su reparación.
4. ¿Cómo se deben mantener las baterías?
• Baterías de plomo-ácido: Evite recargarlas después de una descarga completa; Cargue a tiempo después de cada uso; Cuando no se utilice durante un período prolongado, se debe cargar completamente antes de guardarlo y recargarlo una vez al mes.
Mantenga los terminales limpios y secos.
• Batería de litio (si es opcional): No es necesario descargarla ni recargarla. Cárguelo según sea necesario. Preste atención a la temperatura ambiente de almacenamiento. Utilice el cargador original.
5. ¿Cómo se deben mantener y cargar las baterías de litio?
R: Las baterías de litio no requieren mantenimiento y no requieren adición de agua. Se recomienda cargar la batería a tiempo después del final del turno, utilizando el cargador original para evitar una descarga excesiva y prolongar la vida útil de la batería. Mantenga el nivel de la batería entre el 50% y el 80% antes del almacenamiento prolongado.
