Introducción del producto

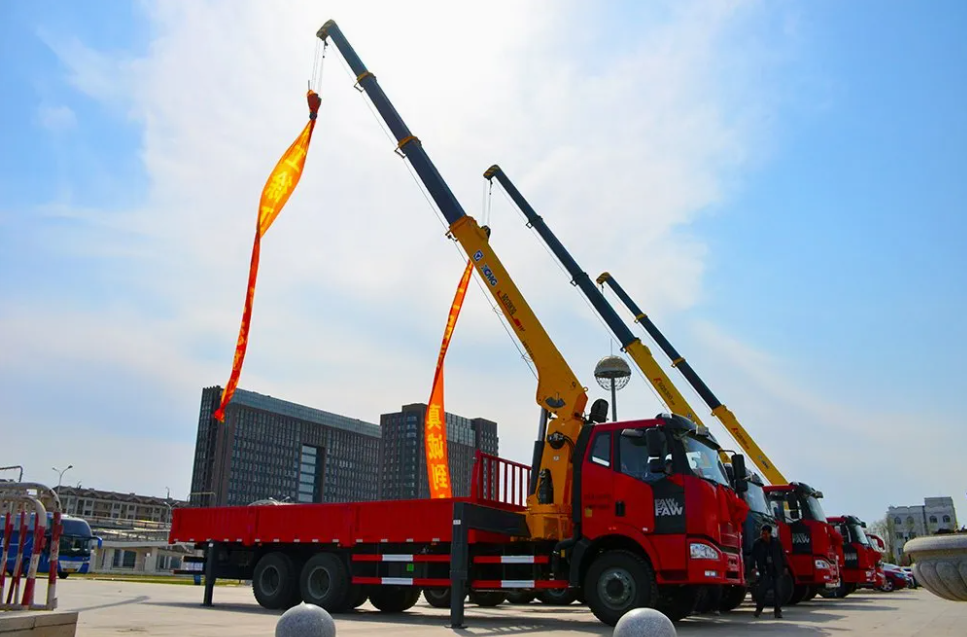

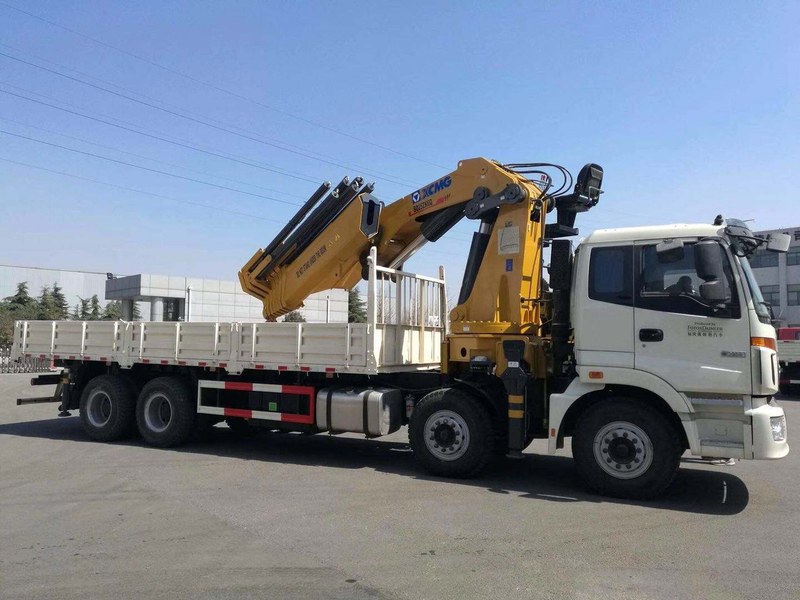

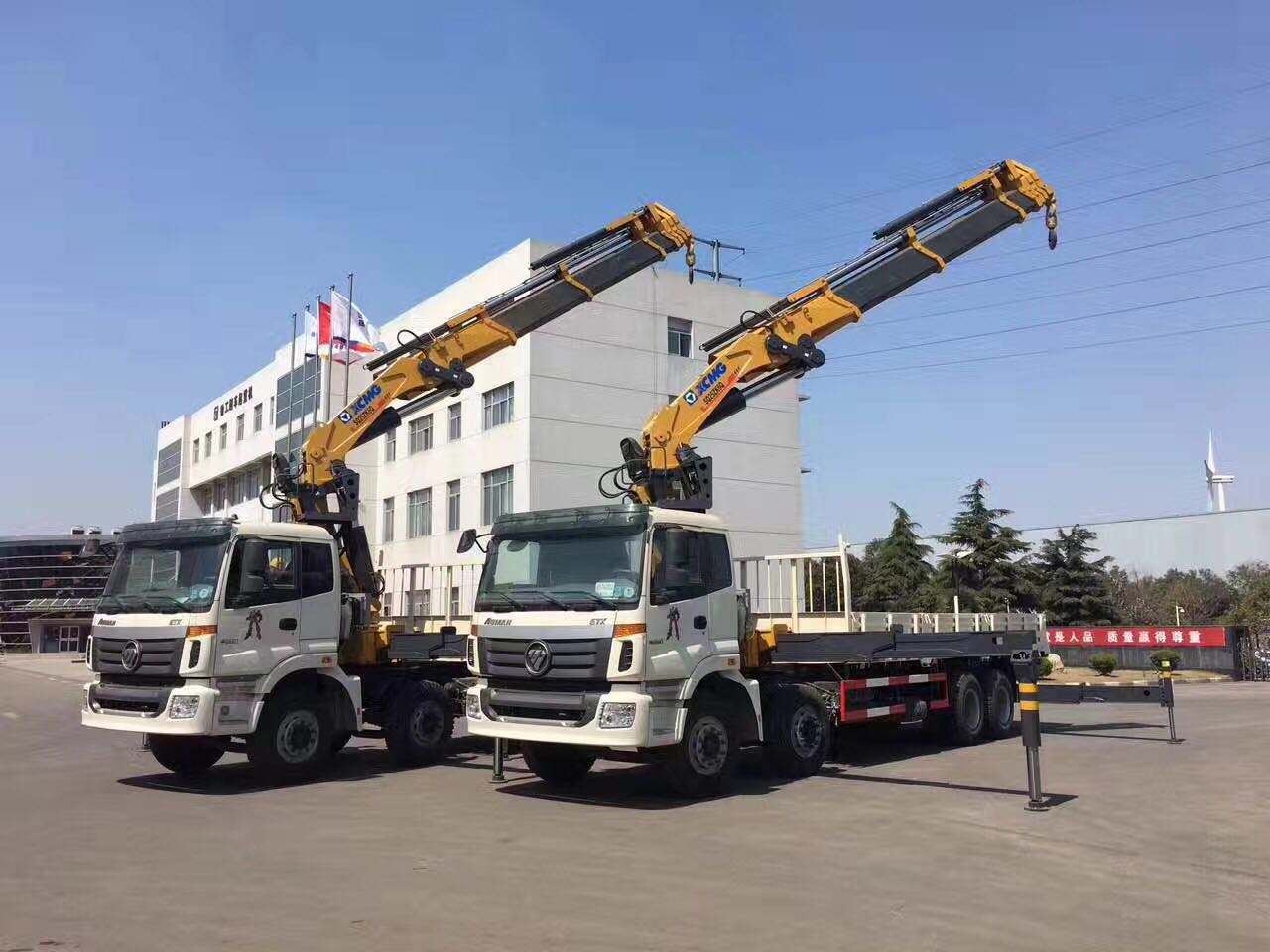

La SQ25ZK6Q emplea un sistema hidráulico de alto rendimiento, que garantiza un funcionamiento suave, confiabilidad y alta eficiencia durante las operaciones de la grúa. Su diseño de pluma plegable generalmente proporciona flexibilidad y altura de elevación superiores.
Ventaja del producto
1, medios avanzados de I+D y análisis para garantizar la fiabilidad del diseño.
2, mecanismo de cuatro enlaces, capacidad de elevación más fuerte.
3, estructura de conexión del brazo telescópico de brida.
4, la investigación y el desarrollo independientes del cuerpo giratorio, con una fuerte fuerza motriz, pueden satisfacer más condiciones de demanda.
5, tecnología de pluma hexagonal, buena para la capacidad de flexión de sección transversal neutral.
6, el exclusivo diseño de estructura de puente flotante de tres puntos, reduce efectivamente el funcionamiento del vehículo cuando la viga del chasis soporta la fuerza adicional.
Parámetros técnicos
| Modelo |
SQ25ZK6Q |
Unidad |
| Momento máximo de elevación |
62.5 |
tm |
| Capacidad máxima de elevación |
25000 |
kilos |
| Recomendar la potencia necesaria en el flujo de aceite recomendado |
50 |
kilovatios |
| Flujo máximo de aceite del sistema hidráulico |
80 |
l/min |
| Presión nominal del sistema hidráulico |
31.5 |
MPa |
| Capacidad del tanque de aceite |
300 |
l |
| Ángulo de rotación |
(360°) Toda la rotación |
|
| Peso de la grúa |
7945 |
kilos |
| Espacio de instalación |
3000 |
milímetros |
| Elección del chasis |
NXG1310D3ZEX;BJ1317VNPJJ-S5;DFL1311A3; |
| SQ25ZK6Q Diagrama de capacidad de elevación |
| Radio de trabajo (m) |
2.5 |
4.22 |
5.93 |
7.74 |
9.59 |
11.48 |
| Capacidad de elevación (kg) |
25000 |
14000 |
9000 |
6500 |
5000 |
4000 |
Usos del producto
1.Manejo Logístico de Equipo Pesado

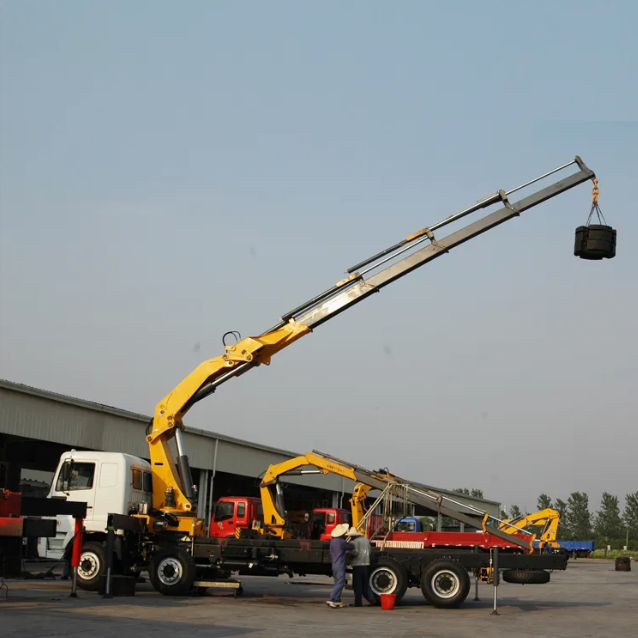

Esta grúa es ideal para cargar y descargar maquinaria pesada y artículos grandes en sitios de logística, fábricas y almacenes. Su capacidad máxima de elevación de 25 toneladas y su rotación completa de 360° permiten una operación flexible en espacios reducidos, lo que mejora significativamente la eficiencia de transferencia de carga y reduce la dependencia de equipos adicionales.
2.Infraestructura e Ingeniería Municipal

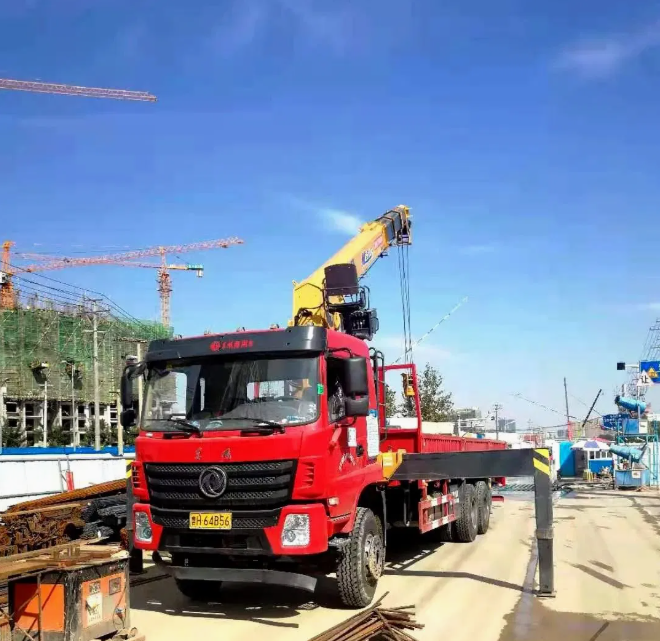

Es muy adecuado para proyectos de infraestructura urbana, como la colocación de tuberías, elementos prefabricados de hormigón y materiales de construcción. El gran radio de trabajo máximo de 15,45 metros y una altura máxima de elevación de 17 metros le permiten manipular objetos a distancia o en altura, facilitando operaciones como la instalación de alumbrado público y el tendido de tuberías de drenaje.
3. Rescate de emergencia y operaciones especiales

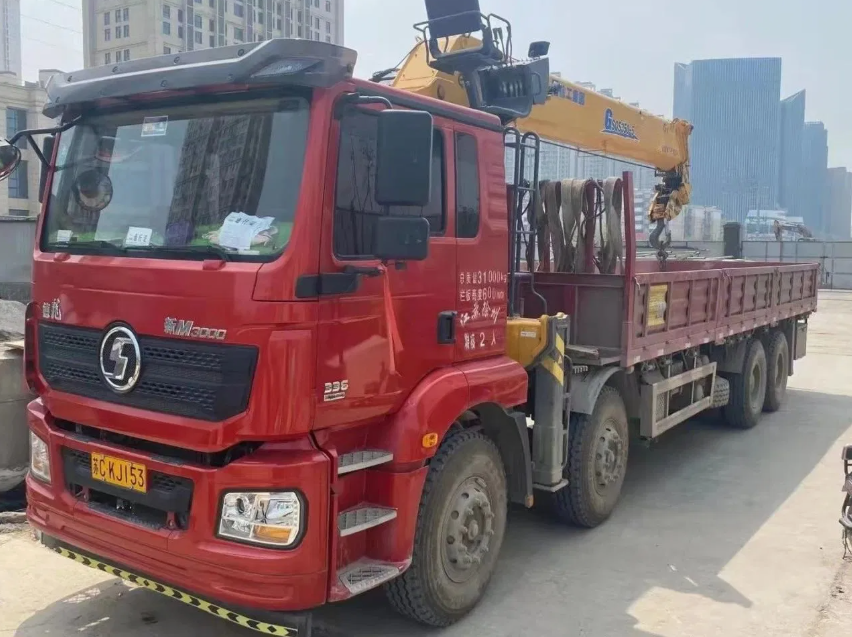

La grúa se puede utilizar para escenarios de rescate de emergencia, como levantar y mover obstáculos después de accidentes o desastres naturales. Su capacidad para montarse en un chasis de camión estándar proporciona buena movilidad, lo que le permite llegar rápidamente a varios sitios y realizar tareas como rescate de vehículos y levantamiento temporal de objetos pesados.
4.Operaciones de minería y canteras
En entornos de minería y canteras, esta grúa puede cargar y descargar de manera eficiente mineral pesado, componentes de equipos y herramientas. Su sistema hidráulico de alta potencia garantiza un rendimiento confiable en condiciones continuas de carga pesada, lo que ayuda en el mantenimiento del equipo y el manejo de materiales.
Guía de funcionamiento del producto
La SQS100-4 es una grúa todo terreno de 4 ejes y 100 toneladas. Para una operación segura, utilice siempre los estabilizadores sobre una superficie firme y nivelada según la tabla de carga. El indicador de momento de carga (LMI) es fundamental; nunca exceda sus advertencias. Utilice el sistema telescópico del brazo eléctrico para un control preciso durante los levantamientos. Planifique cuidadosamente la ruta de elevación, mantenga movimientos lentos y constantes y mantenga las cargas bajas. Inspeccione periódicamente la máquina y asegúrese de que solo operadores certificados tengan el control.
Preguntas frecuentes
1. ¿CÓMO SE DEBEN SELECCIONAR LOS PUNTOS DE ELEVACIÓN DURANTE EL TRANSPORTE DEL EQUIPO?
Consulte siempre el manual y utilice únicamente puntos de elevación u orificios de transporte designados explícitamente por el fabricante. Nunca asegure cargas a vástagos de cilindros, mangueras o estructuras de acero delgadas.
2. ¿NO DEBE PARARSE EL MOTOR INMEDIATAMENTE DESPUÉS DE UNA OPERACIÓN PROLONGADA DE TRABAJO PESADO?
Correcto. Deje el motor en ralentí durante 3 a 5 minutos para garantizar un enfriamiento uniforme del turbocompresor y del motor, evitando daños por sobrecalentamiento localizados.
3. ¿CÓMO DETERMINAR SI ES NECESARIO REEMPLAZAR EL FLUIDO HIDRÁULICO?
Método sencillo: Colocar una gota de aceite usado en papel de filtro. Si la mancha oscura en el centro tiene un límite claramente definido con el anillo de difusión exterior, indica altos niveles de impureza y requiere reemplazo.
4. ¿EL FLUJO DE AIRE DEL VENTILADOR DEL MOTOR SE SIENTE DÉBIL?
Compruebe si el embrague del ventilador ha fallado o si el motor/bomba del ventilador accionado hidráulicamente no funciona correctamente.
5. ¿LA HERRAMIENTA DE DIAGNÓSTICO DEL MOTOR NO MUESTRA CÓDIGOS DE FALLA, PERO EL RENDIMIENTO ES DEFICIENTE?
Posible falla mecánica o desviación de la señal del sensor.
6. ¿RESIDUOS DE ACEITE EN LA INTERFAZ DEL TURBOCOMPRESOR?
Normal. Los cojinetes del turbocompresor dependen del aceite de motor para su lubricación. Las filtraciones menores de vapor de aceite son comunes siempre que no formen goteos.
