Introducción del producto

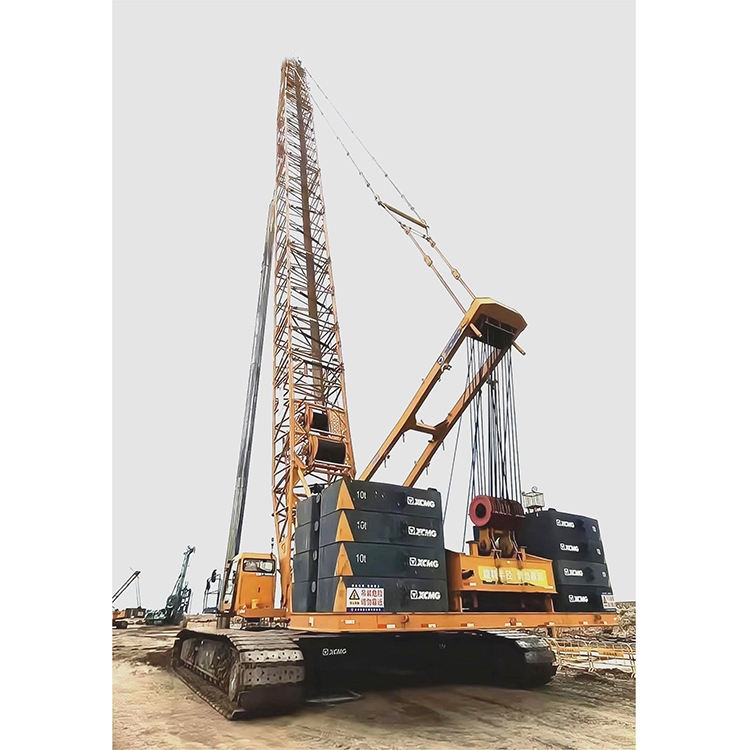

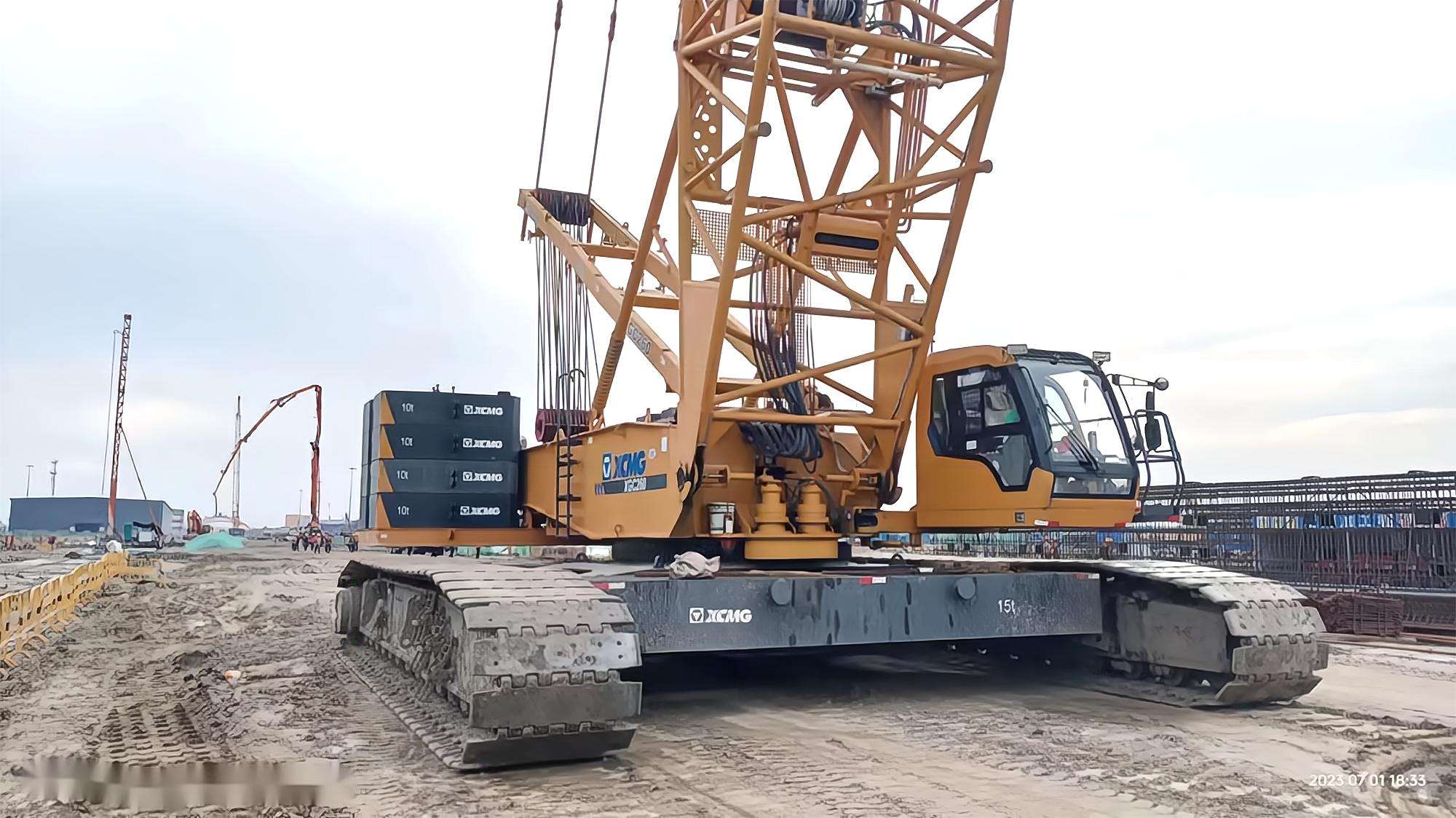

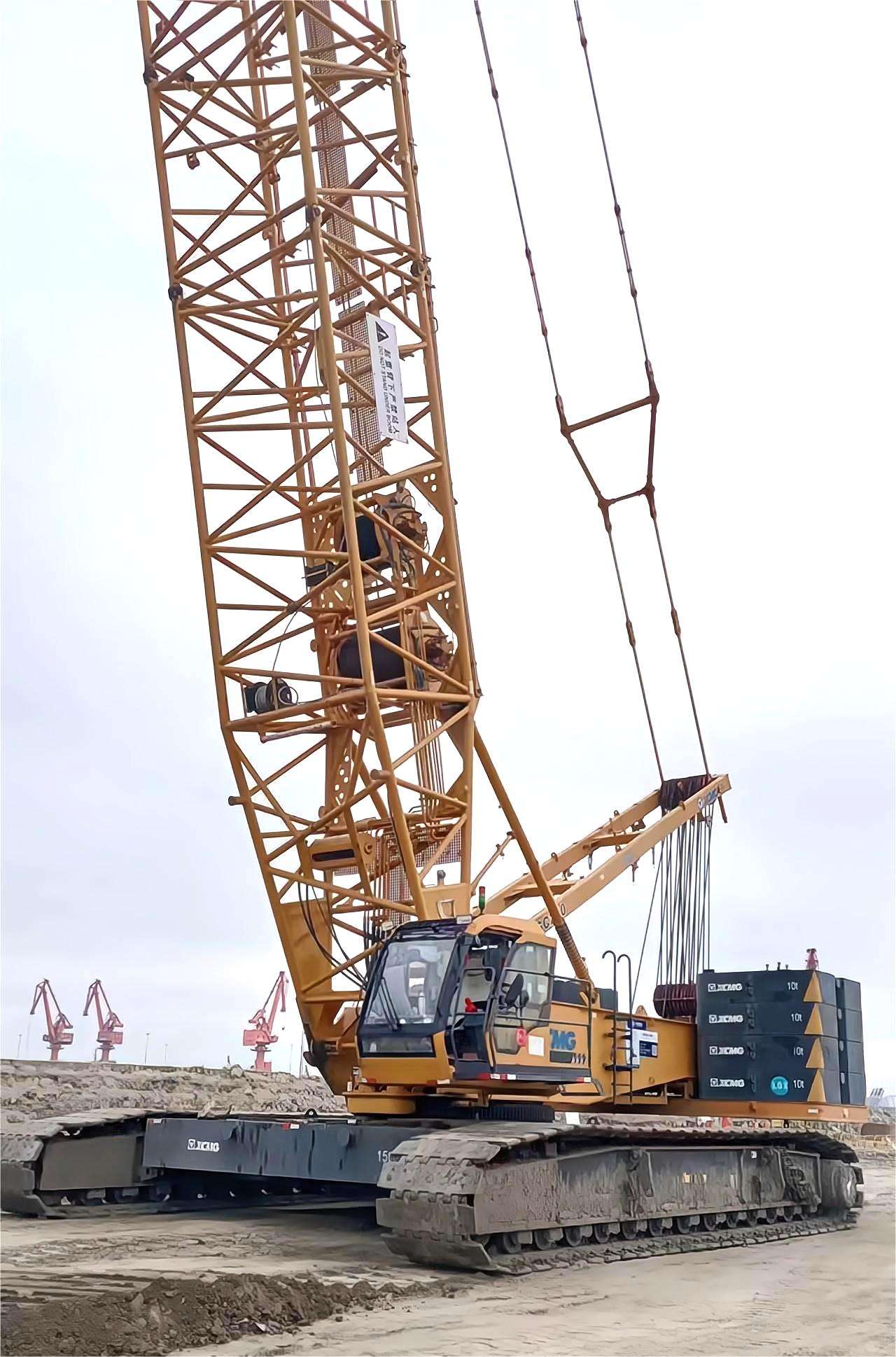

El sistema de autoensamblaje totalmente equipado de la grúa sobre orugas XGC260 puede lograr fácilmente: autoensamblaje del contrapeso trasero, autoensamblaje del bastidor de orugas y autoensamblaje de la base de la pluma.
El tren de rodaje tiene un diseño de cobertura total integrado, amplía el espacio para mantenimiento, mejora la operación y la accesibilidad al ensamblaje, y toda la máquina parece más compacta.
Ventaja del producto
* Utiliza la primera tecnología integrada de función de pluma del mundo, un conjunto de JIB puede lograr 3 tipos de condiciones de trabajo, como TBM JIB, JIB de energía eólica y JIB fijo;
* Una máquina independiente puede completar el giro y montaje del equipo TBM de 8 m de diámetro en su posición, dar rienda suelta a la versatilidad e intercambiabilidad de las piezas y minimizar la transferencia de piezas en el sitio.
* La grúa sobre orugas XGC260 de 260 toneladas tiene una selección de combinación de contrapeso de acuerdo con la carga de elevación, costos de compra y operación más económicos y más aplicabilidad para las condiciones de trabajo.
Parámetros técnicos
| Artículo |
Unidad |
Parámetro |
| Elemento de parámetro |
- |
XGC260 |
| Parámetro de rendimiento de la operación |
|
* |
| Máx. capacidad de elevación nominal para pluma |
(t) |
260 |
| Máx. capacidad de elevación nominal para pluma fija |
(t) |
105 |
| Máx. capacidad de elevación nominal para pluma abatible |
(t) |
95 |
| Máx. momento de carga |
(tm) |
1450 |
| Máx. capacidad de elevación nominal para el brazo de la torre |
(t) |
95 |
| Máx. Capacidad de elevación nominal para pluma con parte superior simple. |
(t) |
28 |
| Máx. capacidad de elevación nominal para pluma especial |
(t) |
150.2 (condiciones de trabajo del brazo de la TBM) |
| Parámetro de dimensión |
|
* |
| Longitud de la pluma |
(metro) |
24~93 |
| Ángulo de abatimiento de la pluma |
(°) |
-3~85 |
| Longitud de pluma fija |
(metro) |
9~36 |
| Longitud del brazo de la torre |
(metro) |
24~66 |
| Máx. Dimensión de una sola unidad en estado de transporte (L×W×H) |
(metro) |
13,2×3,0×3,2 |
| Ángulo de compensación del plumín fijo |
(°) |
10,30 |
| Longitud de pluma especial |
(metro) |
9~12 |
Usos del producto
1. Elevación de máquinas protectoras en la construcción de metros y ferrocarriles urbanos
El XGC260 es conocido por su innovadora tecnología de elevación de máquinas de protección con una sola grúa, capaz de completar de forma independiente el giro, elevación y posicionamiento de las máquinas de protección. Esto elimina el requisito tradicional de dos grúas para realizar la tarea, lo que mejora significativamente la eficiencia operativa y reduce los costos en la construcción de metros y ferrocarriles urbanos.
2. Construcción de infraestructura a gran escala
Esta grúa es adecuada para la construcción de puentes, proyectos de recintos a gran escala y otras iniciativas de infraestructura importantes. Su robusta capacidad de elevación y su rendimiento estable manejan eficazmente la elevación de grandes componentes prefabricados y estructuras de acero.
3. Construcción de Proyectos Energéticos
El sistema de pluma del XGC260 integra funciones de pluma de máquina de protección, pluma de turbina eólica y brazo fijo. Esto le permite manejar la instalación de ciertas turbinas eólicas de 1,5 MW y el levantamiento de torres, tanques, reactores, intercambiadores de calor y recipientes de tamaño pequeño a mediano en la industria petroquímica, lo que demuestra una excelente adaptabilidad de ingeniería.
4. Manejo de Equipo Pesado en Terminal Portuaria
En puertos y terminales, el XGC260 maneja la carga, descarga e instalación de grandes componentes de barcos y equipos pesados. Su excelente movilidad y su robusta capacidad de carga lo hacen muy eficaz en dichos entornos.
5. Condiciones Especiales y Proyectos Globales
Con un diseño de transporte que cumple con las normas globales, el XGC260 cumple con las regulaciones de transporte más estrictas del mundo, lo que facilita las transferencias internacionales. Se ha exportado a mercados como Corea del Sur y es adecuado para diversos proyectos de ingeniería en el extranjero.
Guía de funcionamiento del producto
Para operar el XGC260 se requiere un Certificado de Operador de Equipo Especial válido. Antes de la operación, inspeccione minuciosamente el estado del equipo para garantizar que el cable metálico, las orugas y los dispositivos de seguridad estén en buen estado de funcionamiento. Respete estrictamente la tabla de cargas; La sobrecarga está estrictamente prohibida. Mantenga movimientos suaves y precisos durante la operación, permanezca atento al entorno circundante y nunca pase cargas por encima del personal.
Preguntas frecuentes
1. ¿SE PUEDE MODIFICAR O RENOVAR EL EQUIPO DE FORMA PRIVADA?
Quedan estrictamente prohibidas las modificaciones no autorizadas, especialmente las alteraciones que involucran sistemas de seguridad, hidráulicos o eléctricos. Consulte a los técnicos de XCMG para cualquier modificación; de lo contrario, pueden ocurrir incidentes de seguridad y las garantías quedarán anuladas.
2. ¿QUÉ PRECAUCIONES DEBEN TOMARSE DESPUÉS DE LA RENOVACIÓN O REVISIÓN DEL EQUIPO?
Realice el mantenimiento de rodaje como para equipos nuevos y supervise de cerca su estado operativo.
3. ¿QUÉ PRECAUCIONES DEBEN TOMARSE AL OPERAR EQUIPOS EN REGIONES DE GRAN ALTITUD?
La potencia del motor disminuirá debido al aire enrarecido. Seleccione modelos específicos de gran altitud o realice los ajustes correspondientes. Se reducirá la eficiencia del equipo; planificar las operaciones en consecuencia.
4. ¿DEBEN INSPECCIONARSE DIARIAMENTE LOS CABLES, LAS ESLINGAS Y OTROS APAREJOS?
Sí. Inspeccione antes de cada uso. Deseche y reemplace inmediatamente cualquier artículo que muestre cables rotos, deformación, desgaste o corrosión.
5. ¿CUÁLES SON LOS PELIGROS DE UNA TEMPERATURA EXCESIVA DEL ACEITE HIDRÁULICO?
Acelera la oxidación y degradación del aceite, altera la película de aceite provocando una mala lubricación, daña los sellos, aumenta las fugas internas en los componentes hidráulicos y reduce gravemente la eficiencia.

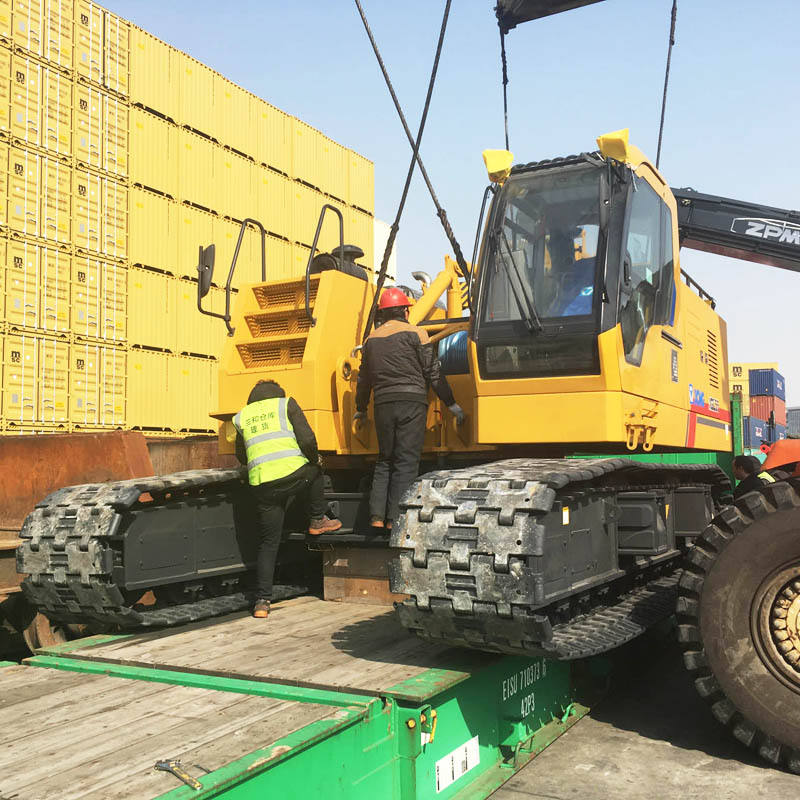

6. ¿QUÉ PRECAUCIONES DEBEN TOMARSE PARA EL TRANSPORTE DE EQUIPOS A LARGA DISTANCIA?
Retraiga el equipo de trabajo a la posición de transporte, asegure todos los dispositivos de bloqueo, asegúrese de que el peso y las dimensiones cumplan con las normas viales, ate de forma segura y muestre señales de advertencia.
