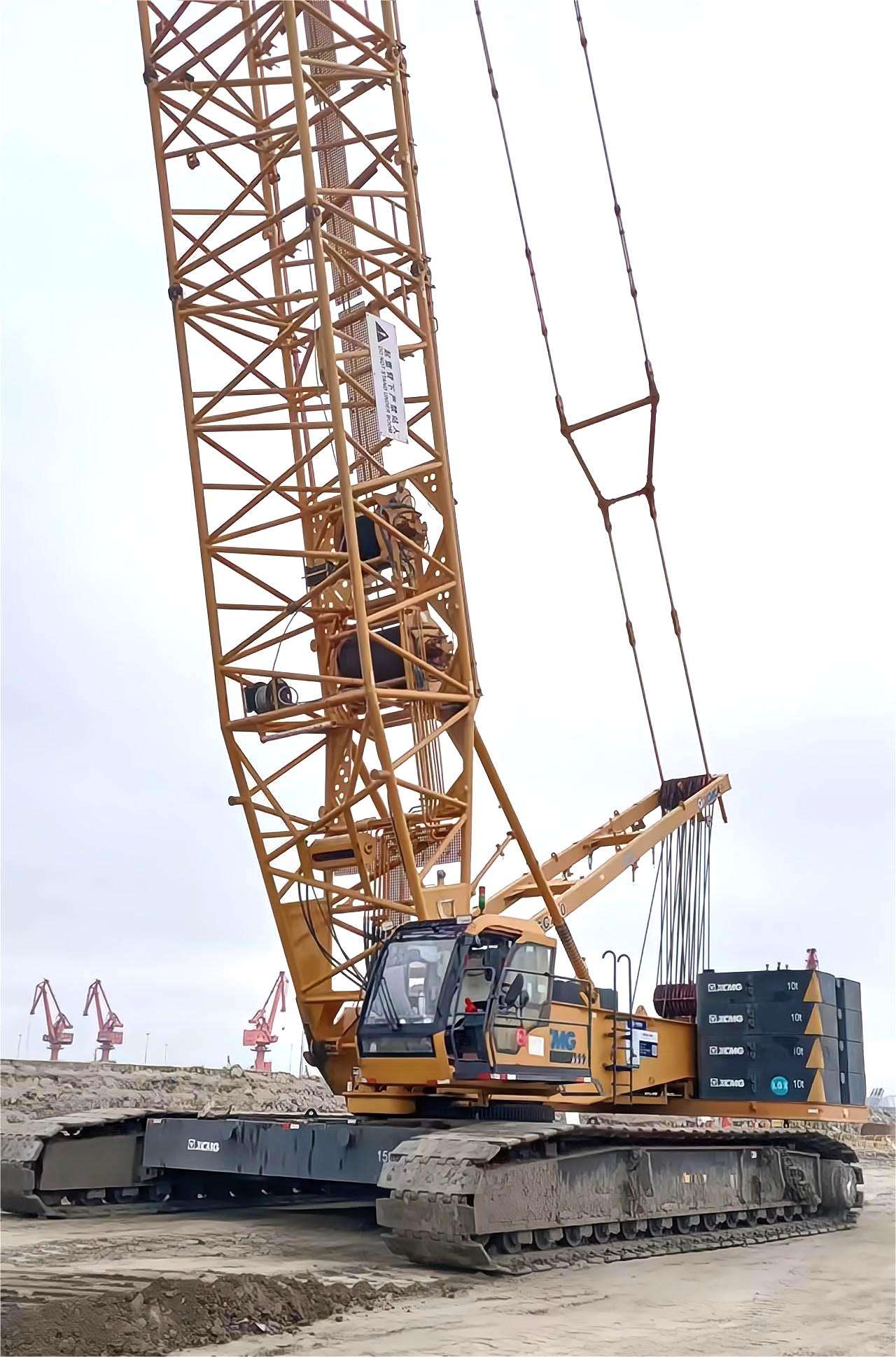

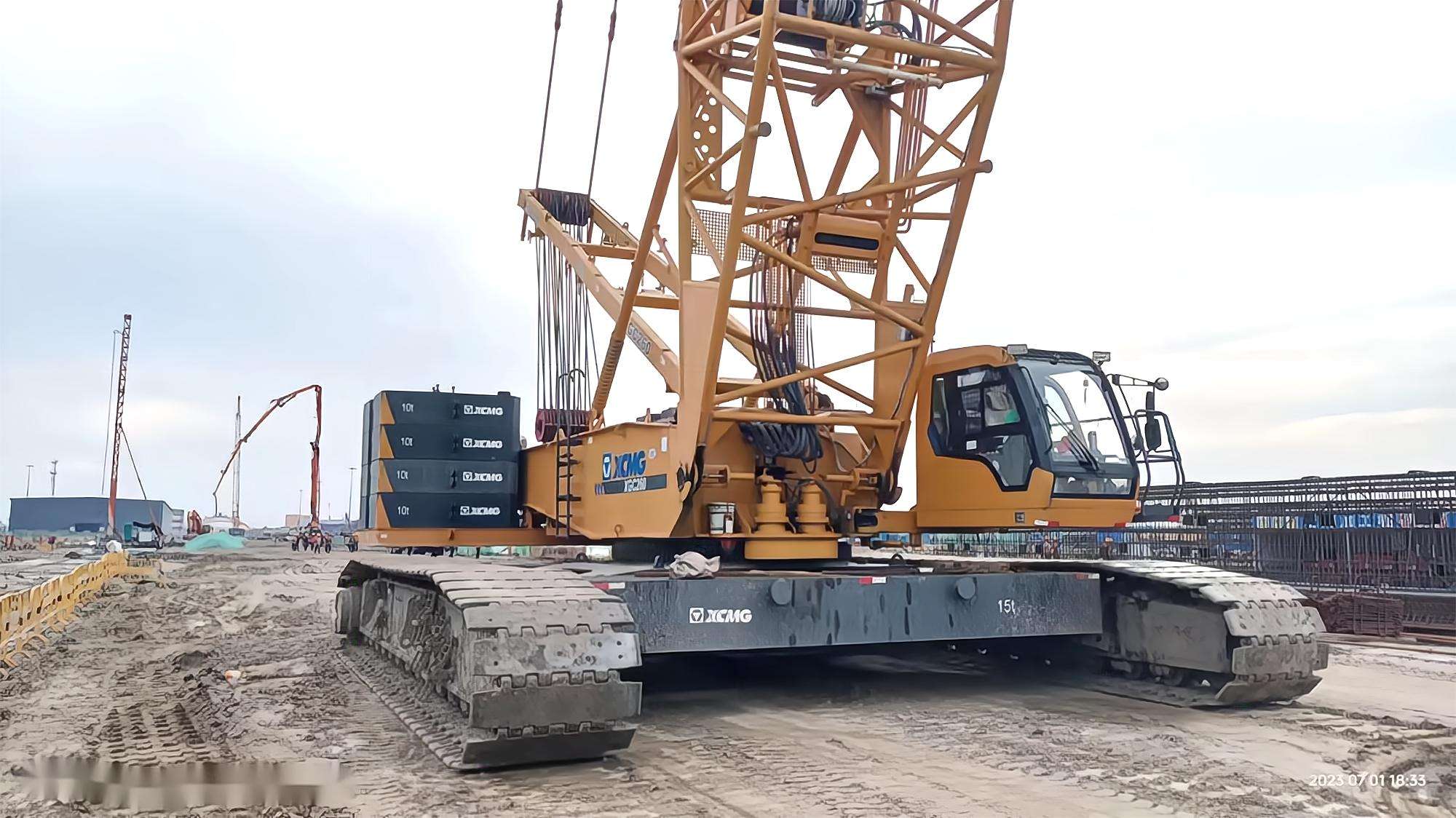

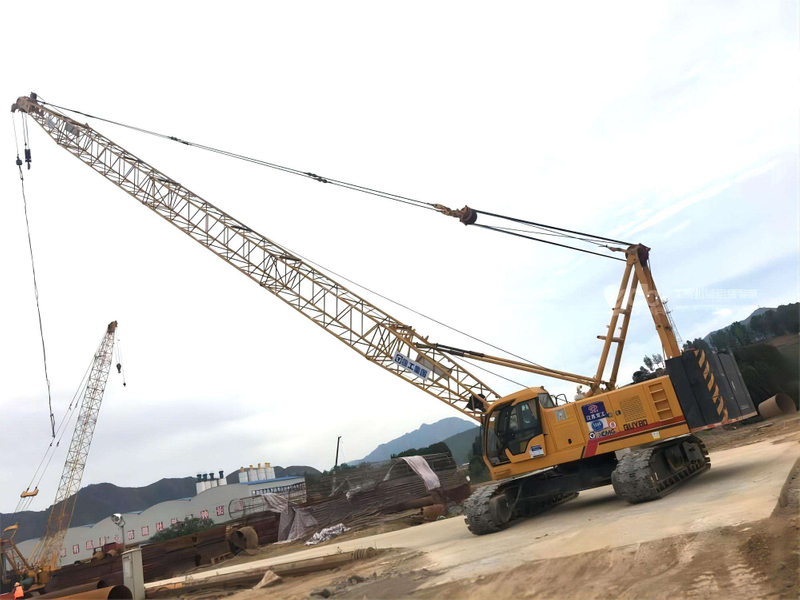

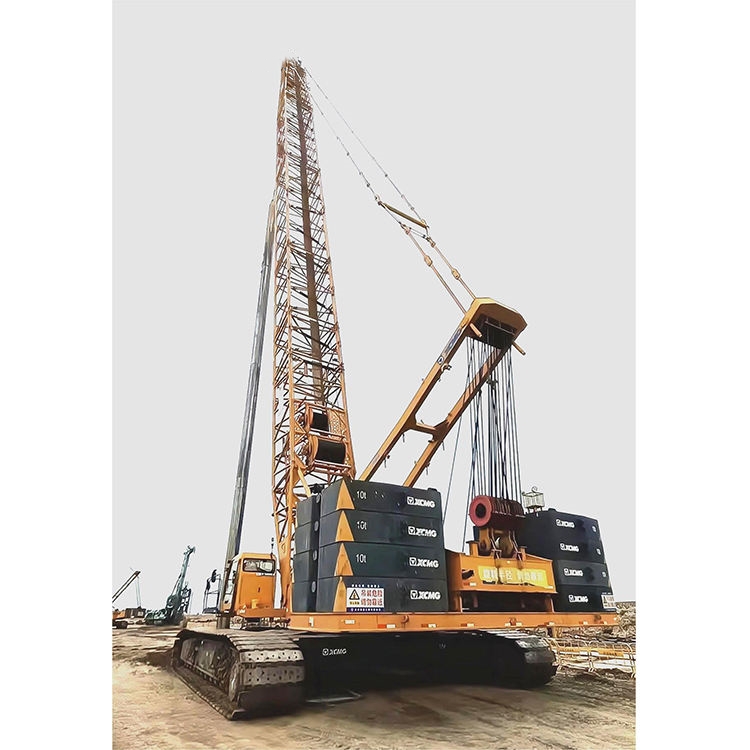

Termék bemutatása
Az XGC260 lánctalpas daru teljesen felszerelt önszerelő rendszere könnyen megvalósítható: hátsó ellensúly önszerelés, pályakeret önszerelés és gém alap önszerelés.
A futómű integrált, teljes lefedettséggel rendelkezik, bővíti a karbantartási helyet, javítja a működést és az összeszerelés hozzáférhetőségét, és az egész gép kompaktabbnak tűnik.
Termékelőny
* A világ első szórókeret-funkciós integrált technológiáját használja, egy JIB-készlet 3 féle működési feltételt képes elérni, mint például a TBM JIB, a szélenergia JIB és a fix JIB;
* Egy független gép képes a 8 m átmérőjű TBM berendezés átfordítására és a helyére való összeszerelésére, teljes játékot biztosít az alkatrészek sokoldalúságához és cserélhetőségéhez, és minimalizálja az alkatrészek helyszíni átvitelét.
* Az XGC260 260 tonnás lánctalpas daru az emelési terhelésnek megfelelő ellensúly-kombinációval rendelkezik, gazdaságosabb beszerzési és üzemeltetési költségekkel, jobban alkalmazható a munkakörülményekre.
Műszaki paraméterek
| Tétel |
Egység |
Paraméter |
| Paraméter elem |
- |
XGC260 |
| Működési teljesítmény paraméter |
|
* |
| Max. névleges emelőképesség a gémhez |
(t) |
260 |
| Max. névleges emelőképesség fix orsóhoz |
(t) |
105 |
| Max. névleges emelőkapacitás a fúvókára |
(t) |
95 |
| Max. terhelési pillanat |
(tm) |
1450 |
| Max. névleges emelőképesség a toronygerendához |
(t) |
95 |
| Max. névleges emelőképesség az egylapos gémhez |
(t) |
28 |
| Max. névleges teherbírás speciális orrhordhoz |
(t) |
150,2 (a TBM orsótartó működési állapota) |
| Méret paraméter |
|
* |
| Boom hossza |
(m) |
24~93 |
| A szórókeret szöge |
(°) |
-3~85 |
| Fix orsóhossz |
(m) |
9~36 |
| Torony orsó hossza |
(m) |
24~66 |
| Max. egyetlen egység mérete szállítási állapotban (H × SZ × M) |
(m) |
13,2×3,0×3,2 |
| Fix orsó eltolási szög |
(°) |
10,30 |
| Speciális orrhossz |
(m) |
9~12 |
A termék felhasználása
1. Pajzsgép emelés metró- és városi vasútépítésben
Az XGC260 híres innovatív egydaru pajzsos gépemelő technológiájáról, amely képes önállóan elvégezni a pajzsgépek billentését, emelését és pozicionálását. Ez kiküszöböli azt a hagyományos követelményt, hogy két daru hajtsa végre a feladatot, jelentősen növelve a működési hatékonyságot és csökkentve a költségeket a metró- és városi vasútépítésben.
2. Nagyszabású infrastruktúra építés
Ez a daru alkalmas hídépítéshez, nagyszabású helyszíni projektekhez és egyéb jelentős infrastrukturális kezdeményezésekhez. Robusztus emelőképessége és stabil teljesítménye hatékonyan kezeli a nagy előregyártott alkatrészek és acélszerkezetek emelését.
3. Energiaprojekt építése
Az XGC260 gémrendszere integrálja a pajzsos gépgémet, a szélturbina gémet és a fix orsógémet. Ez lehetővé teszi bizonyos 1,5 MW-os szélturbinák telepítését, valamint kis- és közepes méretű tornyok, tartályok, reaktorok, hőcserélők és tartályok emelését a petrolkémiai iparban, kiváló mérnöki alkalmazkodóképességet bizonyítva.
4. Kikötői terminál nehézberendezések kezelése
A kikötőkben és terminálokon az XGC260 kezeli a nagy hajóalkatrészek és nehéz berendezések be-, kirakodását és beszerelését. Kiváló mobilitása és robusztus teherbíró képessége rendkívül hatékonyvá teszi az ilyen környezetben.
5. Különleges feltételek és globális projektek
A globálisan kompatibilis szállítási kialakítású XGC260 megfelel a világ legszigorúbb szállítási előírásainak, megkönnyítve a nemzetközi transzfereket. Olyan piacokra exportálták, mint Dél-Korea, és alkalmas különféle tengerentúli mérnöki projektekre.
Termék használati útmutató
Az XGC260 működtetéséhez érvényes speciális berendezés-kezelői bizonyítvány szükséges. Használat előtt alaposan ellenőrizze a berendezés állapotát, hogy megbizonyosodjon arról, hogy a drótkötél, a lánctalpas lánctalpak és a biztonsági berendezések jó állapotban vannak. Szigorúan tartsa be a terhelési diagramot; túlterhelés szigorúan tilos. Ügyeljen a sima és precíz mozgásokra működés közben, ügyeljen a környező környezetre, és soha ne vigye át a terheket a személyzeten.
GYIK
1. LEHET-E A BERENDEZÉS MAGÁN MÓDOSÍTÁSA VAGY UTÓBBI FELSZERELÉS?
Az engedély nélküli módosítások szigorúan tilosak, különösen a biztonsági, hidraulikus vagy elektromos rendszereket érintő változtatások. Bármilyen módosítással kapcsolatban forduljon az XCMG technikusaihoz; ellenkező esetben biztonsági események következhetnek be, és a garancia érvényét veszti.
2. MILYEN ÓVINTÉZKEDÉSEKET KELL TENNI A BERENDEZÉS FELÚJÍTÁSA VAGY FŐJAVÍTÁS UTÁN?
Végezze el a betörési karbantartást, mint az új berendezéseknél, és szorosan kövesse nyomon azok működési állapotát.
3. MILYEN ÓVINTÉZKEDÉSEKET KELL TENNI, HA A BERENDEZÉSEKET MAGAS MAGASSÁGÚ RÉGIÓKBAN HASZNÁLJA?
A híg levegő miatt csökken a motor teljesítménye. Válassza ki a nagy magasságra jellemző modelleket, vagy végezze el a megfelelő beállításokat. A berendezések hatékonysága csökken; ennek megfelelően tervezze meg a műveleteket.
4. NAPI VIZSGÁLAT KELL-E A DÓROZKÖTELEKET, KÖTELEZETT ÉS EGYÉB KÖTELEZETT?
Igen. Minden használat előtt ellenőrizze. Azonnal selejtezze le és cserélje ki azokat az elemeket, amelyeken vezetékszakadás, deformáció, kopás vagy korrózió látható.
5. MI A VESZÉLYEI A HIDRAULIKAOLAJ TÚL MEGMAGASÍTOTT HŐMÉRSÉKLETÉBŐL?
Felgyorsítja az olaj oxidációját és lebomlását, felborítja az olajfilmet, ami rossz kenést okoz, károsítja a tömítéseket, növeli a belső szivárgást a hidraulikus alkatrészekben, és jelentősen csökkenti a hatékonyságot.
6. MILYEN ÓVINTÉZKEDÉSEKET KELL TENNI A HASZNÁLATI BERENDEZÉSEK SZÁLLÍTÁSA ESETÉN?
Húzza vissza a munkaeszközt szállítási helyzetbe, rögzítse az összes reteszelőberendezést, ellenőrizze, hogy a tömeg és a méretek megfelelnek a közúti előírásoknak, rögzítse biztonságosan, és helyezzen ki figyelmeztető táblákat.
