Introdução do produto

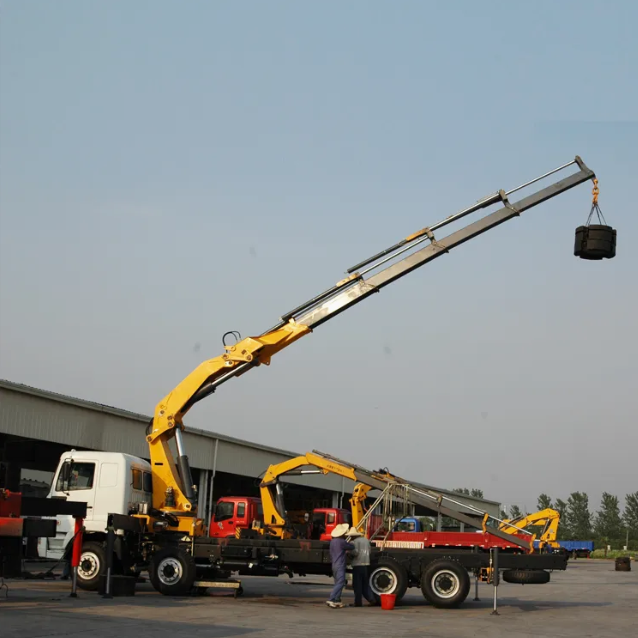

O SQ25ZK6Q emprega um sistema hidráulico de alto desempenho, garantindo operação suave, confiabilidade e alta eficiência durante as operações do guindaste. Seu design de lança dobrável normalmente oferece altura de elevação e flexibilidade superiores.
Vantagem do produto
1, P&D avançado e meios de análise para garantir a confiabilidade do projeto.
2, mecanismo de quatro elos, capacidade de elevação mais forte.
3, estrutura de conexão do braço telescópico de flange.
4, pesquisa e desenvolvimento independentes do corpo rotativo, com uma forte força motriz, podem atender a mais condições de demanda.
5, tecnologia de lança hexagonal, boa para capacidade de flexão neutra e de seção transversal.
6, o design exclusivo da estrutura da ponte flutuante de três pontos, reduz efetivamente o funcionamento do veículo quando a viga do chassi suporta a força adicional.
Parâmetros Técnicos
| Modelo |
SQ25ZK6Q |
Unidade |
| Momento máximo de elevação |
62.5 |
tm |
| Capacidade máxima de elevação |
25000 |
kg |
| Recomendar a potência necessária em Recomendar o fluxo de óleo |
50 |
kw |
| Fluxo máximo de óleo do sistema hidráulico |
80 |
L/min |
| Pressão nominal do sistema hidráulico |
31.5 |
MPa |
| Capacidade do tanque de óleo |
300 |
eu |
| Ângulo de Rotação |
(360°) Toda Rotação |
|
| Peso do guindaste |
7945 |
kg |
| Espaço de instalação |
3000 |
milímetros |
| Escolha do chassi |
NXG1310D3ZEX;BJ1317VNPJJ-S5;DFL1311A3 ; |
| Diagrama de capacidade de elevação SQ25ZK6Q |
| Raio de trabalho(m) |
2.5 |
4.22 |
5.93 |
7.74 |
9.59 |
11.48 |
| Capacidade de elevação (kg) |
25000 |
14000 |
9000 |
6500 |
5000 |
4000 |
Usos do produto
1. Manuseio logístico de equipamentos pesados
Este guindaste é ideal para carregar e descarregar máquinas pesadas e itens grandes em locais de logística, fábricas e armazéns. Sua capacidade máxima de elevação de 25 toneladas e rotação completa de 360° permitem uma operação flexível em espaços confinados, melhorando significativamente a eficiência da transferência de carga e reduzindo a dependência de equipamentos adicionais.
2.Infraestruturas e Engenharia Municipal
É adequado para projetos de infraestrutura urbana, como colocação de tubulações, elementos pré-moldados de concreto e materiais de construção. O longo raio de trabalho máximo de 15,45 metros e a altura máxima de elevação de 17 metros permitem manusear objetos à distância ou em altura, facilitando operações como instalação de iluminação pública e colocação de tubos de drenagem.
3. Resgate de Emergência e Operações Especiais
O guindaste pode ser usado em cenários de resgate de emergência, como levantar e mover obstáculos após acidentes ou desastres naturais. Sua capacidade de ser montado em um chassi de caminhão padrão proporciona boa mobilidade, permitindo chegar rapidamente a vários locais e realizar tarefas como resgate de veículos e levantamento de peso temporário.
4. Operações de Mineração e Pedreiras
Em ambientes de mineração e pedreiras, este guindaste pode carregar e descarregar com eficiência minério pesado, componentes de equipamentos e ferramentas. Seu sistema hidráulico de alta potência garante desempenho confiável sob condições contínuas de carga pesada, auxiliando na manutenção do equipamento e no manuseio de materiais.
Guia de operação do produto
O SQS100-4 é um guindaste todo terreno de 4 eixos e 100 toneladas. Para uma operação segura, use sempre os estabilizadores em uma superfície firme e nivelada, conforme a tabela de carga. O indicador de momento de carga (LMI) é crítico; nunca exceda seus avisos. Utilize o sistema telescópico da lança motorizada para controle preciso durante içamentos. Planeje cuidadosamente a trajetória de elevação, mantenha movimentos lentos e constantes e mantenha as cargas baixas. Inspecione regularmente a máquina e certifique-se de que apenas operadores certificados estejam no controle.
Perguntas frequentes
1. COMO DEVEM SER SELECIONADOS OS PONTOS DE ELEVAÇÃO DURANTE O TRANSPORTE DO EQUIPAMENTO?
Consulte sempre o manual e utilize apenas pontos de elevação ou orifícios de transporte explicitamente designados pelo fabricante. Nunca fixe cargas em hastes de cilindros, mangueiras ou estruturas de aço finas.
2. O MOTOR NÃO DEVE SER DESLIGADO IMEDIATAMENTE APÓS OPERAÇÃO PESADA PROLONGADA?
Correto. Deixe o motor em marcha lenta por 3 a 5 minutos para garantir o resfriamento uniforme do turboalimentador e do motor, evitando danos localizados por superaquecimento.
3. COMO DETERMINAR SE O FLUIDO HIDRÁULICO PRECISA DE SUBSTITUIÇÃO?
Método simples: Coloque uma gota de óleo usado em papel filtro. Se a mancha escura no centro tiver um limite claramente definido com o anel de difusão externo, isso indica altos níveis de impureza e requer substituição.
4. O FLUXO DE AR DO VENTILADOR DO MOTOR ESTÁ FRACO?
Verifique se a embreagem do ventilador falhou ou se o motor/bomba do ventilador acionado hidraulicamente está com defeito.
5. A FERRAMENTA DE DIAGNÓSTICO DO MOTOR NÃO MOSTRA CÓDIGOS DE FALHA, MAS O DESEMPENHO É FRACO?
Possível falha mecânica ou desvio do sinal do sensor.
6. RESÍDUOS DE ÓLEO NA INTERFACE DO TURBOCOMPRESSOR?
Normal. Os rolamentos do turbocompressor dependem do óleo do motor para lubrificação. Pequenas infiltrações de vapor de óleo são comuns, desde que não formem gotejamentos.
