Introdução do produto

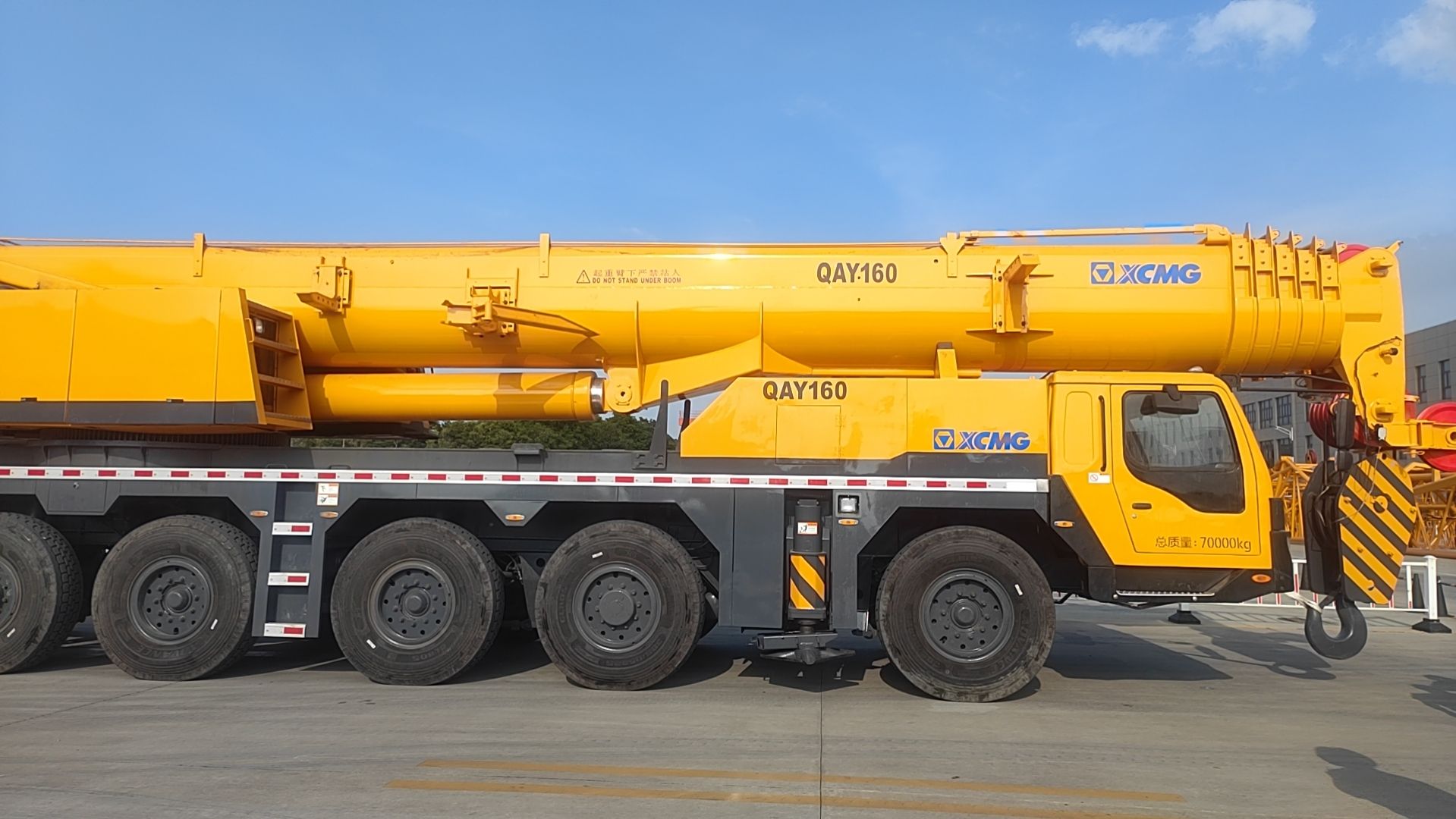

O QAY160 é um guindaste todo-o-terreno da classe de 160 toneladas, conhecido pela sua formidável capacidade de elevação e excepcional mobilidade todo-o-terreno. Possui um chassi todo-o-terreno de seis eixos com suspensão ar-óleo e motores duplos para as estruturas superior e inferior, proporcionando uma capacidade máxima de elevação nominal de 160 toneladas. Sua lança básica proporciona um momento máximo de elevação de 5.282 kN·m. A lança principal se estende até 60 metros, enquanto a lança principal e a lança combinadas atingem um comprimento máximo de 80 metros. Com altura máxima de elevação de 79 metros, oferece amplo alcance operacional. Capaz de viajar a velocidades de até 71 km/h e subir inclinações de 48%, este guindaste garante alta eficiência de relocação e adapta-se perfeitamente a condições de trabalho complexas.
Vantagem do produto
1. excelente desempenho geral
* Desempenho de elevação: a lança é reforçada, com uma lança especial de 11m para condições de trabalho de turbina eólica disponível, capaz de levantar 65t de peso a 72m de altura e atender aos requisitos de elevação de turbina eólica de 1,5MW.
* Desempenho de direção: é adotado um sistema maduro de suspensão hidropneumática todo terreno, com direção multieixo e modos de direção disponíveis, oferecendo direção flexível, forte desempenho de direção e alta capacidade de ultrapassagem.
2. Sistemas eficientes, confiáveis e atualizados
* A aceleração manual e o dispositivo de controle remoto foram recentemente adicionados à operação da superestrutura, de modo a reduzir a fadiga do operador e aumentar a segurança da operação. A distância do controle remoto pode chegar a 150m, superando outros concorrentes.
* Super-lift é controlado de forma independente, com orçamentação e tensionamento mais convenientes.
* Um novo mecanismo de fixação de contrapeso é adotado. O contrapeso automontável evita a necessidade de um guindaste auxiliar e reduz o custo de instalação. A precisão e a eficiência da montagem do contrapeso são aprimoradas.
Parâmetros Técnicos
|
Item
|
Unidade
|
Parâmetro
|
|
Comprimento total
|
milímetros
|
15900
|
|
Largura total
|
milímetros
|
3000
|
|
Altura total
|
milímetros
|
4000
|
|
Distância entre eixos
|
Eixo 1, Eixo 2
|
milímetros
|
2750
|
|
Eixo 2, Eixo 3, Eixo 4, Eixo 5, Eixo 6
|
milímetros
|
1650
|
|
Eixo 3, eixo 4
|
milímetros
|
2000
|
|
Acompanhar
|
milímetros
|
2590
|
|
Massa total no estado de viagem
|
kg
|
70900
|
|
Carga por eixo
|
Eixo 1, Eixo 2
|
kg
|
11635
|
|
Eixo 3, Eixo 4
|
kg
|
11815
|
|
Eixo 5, Eixo 6
|
kg
|
12000
|
|
Superestrutura do guindaste
|
Potência nominal
|
kW/(r/min)
|
162/2100
|
|
Torque nominal
|
Nm/(r/min)
|
854/1400
|
|
Velocidade de viagem
|
Máx. velocidade de viagem
|
km/h
|
71
|
|
Min. velocidade de deslocamento estável
|
km/h
|
2.1
|
|
Min. diâmetro de giro
|
eu
|
24
|
|
Min. distância ao solo
|
milímetros
|
278
|
|
Ângulo de aproximação
|
°
|
25
|
|
Ângulo de partida
|
°
|
20
|
|
Distância de travagem (a 30km/h com carga total)
|
eu
|
≤ 10
|
|
Máx. capacidade de classificação
|
%
|
48
|
|
Consumo de combustível por 100 km
|
eu
|
80
|
Usos do produto
1. Construção de infraestrutura em grande escala
Ideal para grandes canteiros de obras, como rodovias e pontes, manuseando componentes pré-moldados pesados, grandes estruturas de aço e outros materiais de construção. Sua excepcional capacidade de elevação (160 toneladas) e configuração de lança estendida (lança principal + lança atingindo até 80 metros) cobrem efetivamente áreas de trabalho de grande escala e de alta dificuldade.
2. Operações de Mineração e Pedreiras
Ideal para içar grandes blocos de minério, materiais pétreos, componentes de equipamentos pesados e instalar dutos em minas e pedreiras. Seu chassi robusto e sua formidável capacidade off-road (capacidade máxima de rampa de 48%) — combinados com um chassi todo-o-terreno de seis eixos e um sistema de suspensão ar-óleo — garantem adaptabilidade a condições de trabalho adversas e adversas.
3. Construção de campos petrolíferos e de bases energéticas
Em campos petrolíferos e locais de projetos de energia, facilita a instalação de equipamentos de grande porte, o manuseio de tubulações pesadas e o suporte de manutenção. Sua poderosa capacidade de elevação e adaptabilidade ambiental atendem a diversas demandas de construção.
4. Portos, Terminais e Principais Centros Logísticos
Em portos, grandes bases de armazenamento e centros logísticos, lida com eficiência com carga/descarga e transbordo de cargas pesadas, grandes máquinas e materiais. Sua manobrabilidade ágil (velocidade máxima de 71 km/h) e capacidade de rotação completa aumentam a eficiência logística.
5. Engenharia de Energia e Resposta a Emergências
Ideal para içar torres de energia, montar redes de energia e outros equipamentos de grande escala em projetos de energia, bem como resposta a emergências em locais de desastres ou acidentes. Sua excelente estabilidade (estabilizadores tipo H) e capacidade confiável de operação contínua atendem a diversas necessidades urgentes.
Guia de operação do produto
A operação do QAY160 deve ser estritamente padronizada. Antes de iniciar o trabalho, certifique-se de que todos os estabilizadores estejam totalmente estendidos e apoiados em solo sólido e nivelado. Monitore continuamente o limitador de torque durante a operação; a sobrecarga é estritamente proibida. Controle suavemente os movimentos da lança através da consola de controlo, prestando atenção à estabilidade de condução do seu chassis todo-o-terreno de seis eixos. Durante as operações de içamento, um sinalizador dedicado deve dirigir o processo, garantindo que a carga seja amarrada com segurança e que o pessoal seja mantido afastado. Após a operação, retraia e fixe totalmente a lança e realize manutenção regular.
Perguntas frequentes
1. A SUPERFÍCIE DA HASTE DO PISTÃO DO CILINDRO HIDRÁULICO EXIBE UNIFORME, LEVE DESGASTE COM APARÊNCIA BRILHANTE?
Normal. Estas são marcas de fricção normais provenientes do contato com a vedação da luva guia.
2. EXISTEM VÁRIOS DENTES CONSECUTIVOS NO ANEL GIRATÓRIO COM DESGASTE ANORMAL?
Pequenas deformações na superfície de montagem do motor giratório ou no próprio anel giratório causam engrenamento deficiente.
3. A TENSÃO DO SINAL DO SENSOR OCASIONALMENTE CAI PARA ZERO DURANTE A OPERAÇÃO?
A conexão frouxa no circuito de alimentação do sensor causa desconexão momentânea durante a vibração do equipamento.
4. O SISTEMA DE RÁDIO OU ÁUDIO PRODUZ RUÍDOS DURANTE O FUNCIONAMENTO?
Interferência eletromagnética causada por escovas de carvão do gerador desgastadas ou diodos retificadores envelhecidos. Inspecione o gerador e o circuito do filtro.
5. VÁRIAS LUZES DE FALHA ATIVAM OCASIONALMENTE SIMULTANEAMENTE?
Conexões de aterramento soltas ou corroídas no sistema elétrico do veículo causam interferência no modo comum.
6. FALHA NA FUNÇÃO DE MARCHA AUTOMÁTICA?
Verifique se há falhas no interruptor de detecção da pressão piloto ou no sensor sob a alavanca de controle ou verifique se esta função está desabilitada na ECU.
