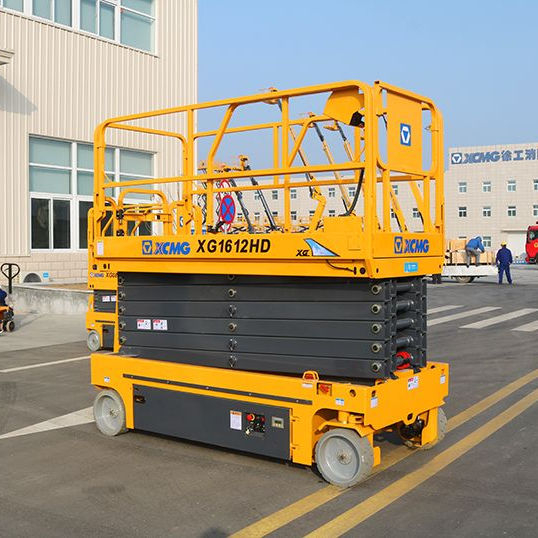

Introdução do produto
Além disso. É livre de qualquer poluição, com elevação/descida constante, fácil controle e manutenção. Portanto, este tipo de plataforma é amplamente aplicado em armazéns, fábricas, aeroportos e estações ferroviárias.
Vantagem do produto
* O sistema de acionamento elétrico eficaz e com economia de energia apresenta emissão zero e baixo ruído, juntamente com pneus sem rastros, permitindo que esta máquina trabalhe facilmente em ambientes fechados, como prédios de escritórios, hospitais e escolas e minimizando o efeito no meio ambiente.
* Mecanismo de proteção ativo, como mecanismo de proteção contra buracos e sistema de controle de segurança autodesenvolvido, apresentam design humanizado e opções ricas, atendendo às necessidades do cliente em termos de segurança, confiabilidade e inteligência.
* O design de estrutura estreita permite que o veículo completo passe facilmente por um único gateway; cerca dobrável pode facilitar o transporte.
* 'Zero Turning Radius 'é único e permite que a máquina faça curvas em salas estreitas.
* Máx. carga útil de 230 kg, liderando o setor. A velocidade máxima de deslocamento de 3,2 km/h e a capacidade de rampa de 25% tornam a condução mais fácil.
Parâmetros Técnicos
| Item |
Unidade |
XG1612HD |
| Dimensão da máquina |
Comprimento (sem escada) |
milímetros |
2840 (2630) |
| Largura |
milímetros |
1270 |
| Altura (plataforma dobrada) |
milímetros |
2600 (2060) |
| Distância entre eixos |
milímetros |
2240 |
| Trilha da roda |
milímetros |
1123 |
| Distância mínima ao solo (Protetor de poço ascendente/descendente) |
milímetros |
100/20 |
| Dimensão da plataforma de trabalho |
Comprimento |
milímetros |
2640 |
| Largura |
milímetros |
1120 |
| Altura |
milímetros |
1263 |
| Comprimento de extensão da plataforma auxiliar |
milímetros |
900 |
| Posição centróide da máquina |
Distância horizontal ao eixo dianteiro |
milímetros |
1127 |
| Altura do centróide |
milímetros |
720 |
| Massa total da máquina |
kg |
3350 |
| Máx. altura da plataforma |
eu |
13.7 |
| Min. altura da plataforma |
eu |
1.478 |
| Altura máxima de trabalho |
eu |
15.7 |
| Raio de giro mínimo (roda interna/roda externa) |
eu |
0/2,65 |
| Carga nominal |
kg |
230 |
| Carga útil da plataforma estendida |
kg |
115 |
| Tempo de levantamento |
s |
65-82 |
| Tempo de redução |
s |
61-80 |
| Velocidade de movimentação (rebaixada) |
km/h |
3.2 |
| Velocidade de condução (elevada) |
km/h |
0.8 |
| Máx. capacidade de nivelamento |
% |
25 |
| Ângulo de aviso de inclinação (lateral/para frente e para trás) |
° |
1,5/3 |
| Motor de elevação/deslocamento |
Modelo |
- |
- |
| Potência nominal |
kW |
4.5 |
| Fabricante |
- |
- |
| Bateria |
Modelo |
- |
T1275/6-EV-100 |
| Tensão |
v |
24 |
| Capacidade |
Ah |
300 |
| Fabricante |
- |
Trojan / Leoch |
| Modelos de pneus |
- |
Sem traços e sólido /381×127 |
Usos do produto
• Área Industrial: Instalação, manutenção de equipamentos, troca de lâmpadas e construção de tubulações em grandes fábricas e armazéns.
• Construção: Decoração de interiores, instalação de tetos, instalação de instalações de proteção contra incêndio e assistência na construção de paredes externas.
• Ramo de atuação: Instalação, limpeza e manutenção de outdoors em shopping centers, aeroportos, estações ferroviárias e centros de exposição.
• Outros: filmagens de filmes e dramas televisivos, manutenção de estádios e quaisquer outras ocasiões em que sejam necessárias operações seguras e eficientes em grandes altitudes.
Guia de operação do produto
1. Ligação e inicialização
Certifique-se de que o equipamento esteja em terreno plano e que o interruptor de controle da plataforma esteja na posição 'plataforma'.
Insira e aperte a chave de ignição na posição 'ON'. Neste ponto, o painel de instrumentos será ligado e realizará uma autoverificação.
Depois de verificar se não há anormalidades, soe a buzina como um aviso e prepare-se para a operação.
2. Condução do chassi (acionamento no solo)
• Selecionar Modo: Na caixa de controle do chassi, selecione o modo 'Drive'.
• Seleção de direção: De acordo com as necessidades do trânsito, escolha o modo 'Direção em duas rodas', 'viagem caranguejo' ou 'viagem diagonal'.
• Operação: Pressione a tecla de comutação 'Tartaruga/Coelho' para selecionar a velocidade de condução (a velocidade baixa é usada para posicionamento preciso e a alta velocidade é usada para movimento de longa distância). Em seguida, basta pressionar a alavanca de controle de movimento para mover na direção correspondente. Ele para assim que você o solta.
Perguntas frequentes
1.Quais poderiam ser as razões se o dispositivo não iniciar?
R: Siga as etapas abaixo para solucionar problemas
1. Problema na fonte de alimentação: Verifique se o botão de parada de emergência foi pressionado e acionado; Verifique se a carga da bateria é suficiente (medidor da bateria);
Se estiver usando energia elétrica, verifique se o cabo de alimentação está conectado corretamente e se há eletricidade proveniente de uma fonte de alimentação externa.
2. Dispositivos de segurança: Confirmar se o guarda-corpo da plataforma está totalmente abaixado (o dispositivo de trava de segurança é acionado);
Confirme se o equipamento está na posição horizontal (se o alarme de inclinação está acionado).
3. Interruptor de chave: Confirme se o interruptor de chave está na posição 'LIGADO'.
2.O que devo fazer se o equipamento se mover ou subir muito lentamente e não tiver energia?
R: Possíveis causas:
• Carga insuficiente da bateria: A carga baixa da bateria pode levar a uma diminuição da carga. Por favor, carregue-o a tempo.
• Configuração inadequada da pressão da válvula de alívio: A pressão do sistema hidráulico deve ser inspecionada e ajustada por pessoal de manutenção profissional.
• Problemas de óleo hidráulico: óleo hidráulico insuficiente ou temperatura do óleo muito alta ou muito baixa. Verifique o nível e a temperatura do óleo.
• Falha no motor ou na bomba: São necessárias inspeção e reparo profissional.
3.O que devo fazer se ocorrer um alarme anormal?
R: Pare imediatamente a operação, observe o código ou ícone de alarme no painel de controle e consulte a tabela de códigos de falha no manual do produto para fazer um julgamento preliminar sobre o problema. Os alarmes comuns incluem alarme de inclinação, alarme de sobrecarga, alarme de bateria fraca, etc. Se você não conseguir resolver sozinho, entre em contato com o pessoal do serviço pós-venda imediatamente.
4.Quais verificações precisam ser feitas antes do uso diário?
R: A inspeção diária pré-entrega deve ser realizada, incluindo:
• Inspeção visual: Verifique se há deformações ou trincas na estrutura e desgaste dos pneus.
• Verificação de funcionamento: se a buzina, o dispositivo de descida de emergência e o botão de parada de emergência estão funcionando corretamente.
• Verificação do nível de líquido: Se o nível do óleo hidráulico está dentro da faixa padrão.
• Verificação da carga da bateria: se a carga da bateria é suficiente.
• Limpeza: Não deve haver detritos ou manchas de óleo na plataforma e no chassi.
5.Qual é o ciclo regular de manutenção do equipamento?
R: Siga rigorosamente o plano de manutenção no manual de operação. Geralmente é dividido em:
• Manutenção de 50 horas (ou mensal): Aperte os parafusos, verifique a tensão da corrente, etc.
• Manutenção de 200 horas (ou trimestralmente): Substitua o elemento do filtro de óleo hidráulico, inspecione as escovas de carbono do motor, etc.
• Manutenção de 1.000 horas (ou anual): substitua o óleo hidráulico, realize uma inspeção abrangente do desempenho do sistema, etc.
(Nota: O ciclo e os itens específicos estão sujeitos ao manual oficial. O ciclo de manutenção deve ser reduzido sob condições de trabalho adversas.)'
6.Como as baterias devem ser mantidas e carregadas?
• Uso diário: Carregue a bateria imediatamente após cada uso para evitar que ela se esgote completamente.
• Carregamento: Utilize o carregador original e carregue em ambiente bem ventilado.
Ao carregar, primeiro conecte a extremidade da bateria e depois ligue a fonte de alimentação.
• Armazenamento de longo prazo: Deve ser totalmente carregado antes do armazenamento e recarregado a cada 1-2 meses.
• Manutenção: Mantenha a superfície da bateria limpa e seca e verifique se os blocos terminais estão soltos ou corroídos.
