Introdução do produto

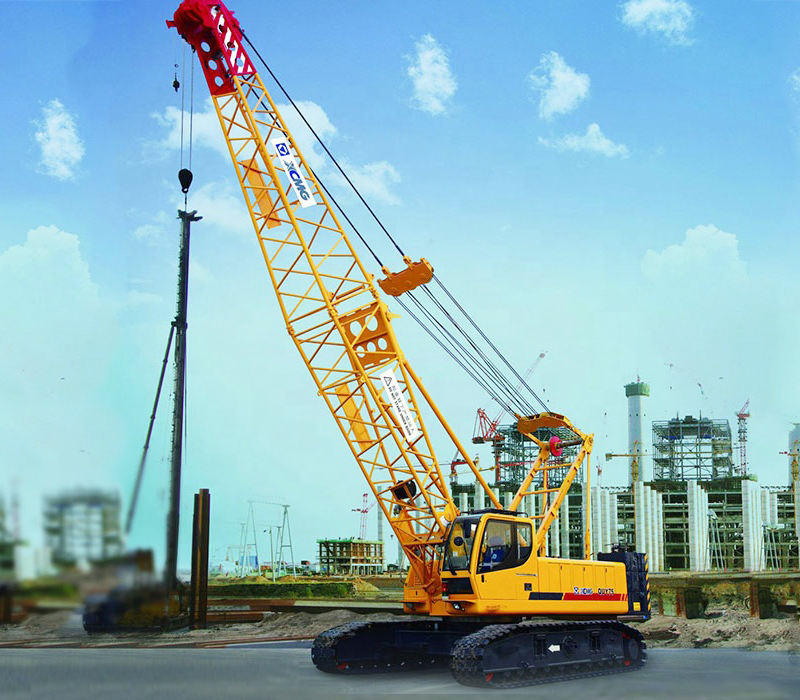

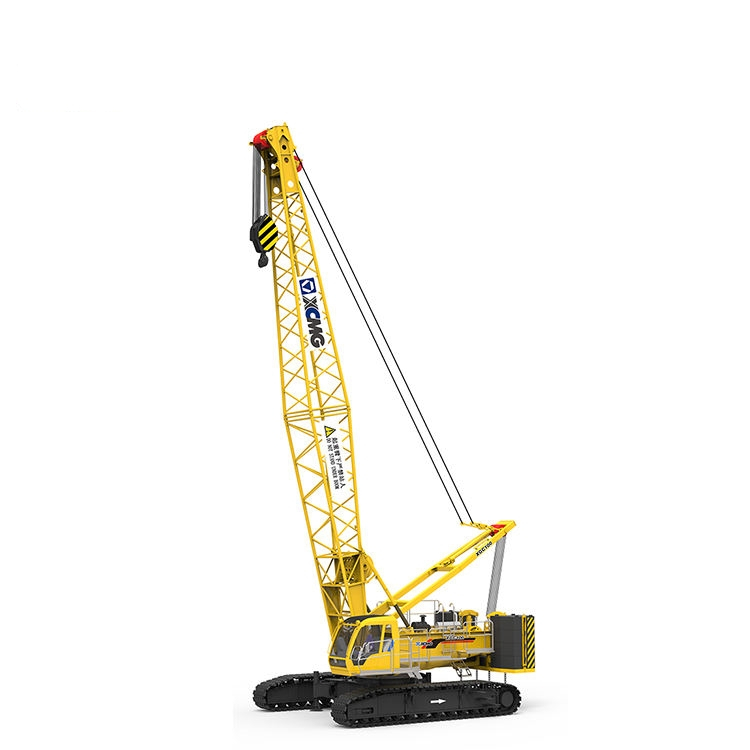

O guindaste sobre esteiras XGC100 possui capacidade máxima de elevação de 100 toneladas. Projetado para infraestrutura, construção de pontes, energia eólica e outros setores, este guindaste sobre esteiras da classe de 100 toneladas possui esteiras extensíveis. Ele oferece desempenho de elevação poderoso, configurações operacionais versáteis, transporte conveniente e diversas opções graduadas de carga de contrapeso. Usado principalmente em energia eólica, construção de estradas e pontes e desenvolvimento de infraestrutura, é atualmente um modelo mais vendido na indústria.
Vantagem do produto
1. Transporte conveniente
1) O peso máximo de transporte da máquina principal é apenas 32,5t e a largura máxima de transporte é apenas 3m.
2) Não é necessário desmontar o mastro e a talha
2. Equipado com sistema de desmontagem/instalação totalmente seguro e conveniente
1) Desmontar e instalar estruturas de esteira esquerda e direita, desmontar/montar o contrapeso da superestrutura e a lança de elevação (função opcional) com mastro.
2) O mecanismo de elevação do contrapeso pode realizar a auto-desmontagem e instalação do contrapeso da superestrutura para fins convenientes e rápidos (função opcional).
3) A estrutura é conectada à estrutura da esteira, a lança é conectada à mesa giratória, a mesa giratória é conectada ao contrapeso com pinos de alimentação para fins convenientes e rápidos.
3. A bandeja da cabine de controle foi aprimorada no aspecto do design para que o impacto na cabine de controle possa ser reduzido no transporte.
4. O sistema de controle piloto proporcional hidráulico é usado. O sistema é simples e confiável e possui excelente capacidade de avanço gradual.
5. O sistema de içamento utiliza motor variável de corte de pressão que pode evitar o fenômeno de escorregamento do içamento secundário e melhorar a segurança operacional.
Parâmetros Técnicos
| Item |
Unidade |
Valor do parâmetro |
| Item de parâmetro |
- |
XGC100 |
| Parâmetro de desempenho da operação |
|
* |
| Máx. capacidade nominal de elevação da lança |
(t) |
100 |
| Máx. capacidade de elevação nominal para lança fixa |
(t) |
15.6 |
| Máx. capacidade de elevação nominal para jib oscilante |
(t) |
- |
| Máx. momento de carga |
(tm) |
575 |
| Máx. capacidade de elevação nominal para lança de torre |
(t) |
- |
| Máx. capacidade nominal de elevação para lança única superior |
(t) |
13 |
| Máx. capacidade de elevação nominal para lança especial |
(t) |
- |
| Parâmetro de dimensão |
|
* |
| Comprimento da lança |
(m) |
19~73 |
| Ângulo de oscilação da lança |
(°) |
30~81 |
| Comprimento fixo da lança |
(m) |
13~25 |
| Comprimento da lança da torre |
(m) |
- |
| Máx. dimensão da unidade única em estado de transporte (C×L×A) |
(m) |
10,5×3,0×3,35 |
| Ângulo de deslocamento da lança fixa |
(°) |
15,30 |
| Comprimento especial da lança |
(m) |
- |
| Parâmetro de velocidade |
|
* |
| Máx. velocidade de linha única para mecanismo de elevação |
(m/min) |
110/120 |
| Máx. velocidade de linha única para mecanismo de elevação da lança |
(m/min) |
34/46 |
| Máx. velocidade de linha única para mecanismo de elevação da lança |
(m/min) |
- |
| Máx. velocidade de giro |
(r/min) |
1.4 |
| Máx. velocidade de viagem |
(km/h) |
1.3 |
| Habilidade de classificação |
(%) |
30 |
| Pressão média no solo |
(MPa) |
0.087 |
| Máx. velocidade de linha única para mecanismo de elevação da lança da torre |
(m/min) |
- |
| Máx. velocidade de linha única para superlift orçamentando |
(m/min) |
- |
| Motor |
|
* |
| Modelo |
- |
SC9DK270G3/QSC |
| Potência do motor |
(kW) |
200/183 |
| Emissão |
- |
Nacional III/UE III |
| Parâmetro de massa |
|
* |
| Massa total do guindaste |
(t) |
104,5 (gancho principal, lança de 19m) |
| Máx. massa de unidade única em estado de transporte |
(t) |
32.5 |
Usos do produto
1. Construção de Infraestruturas e Engenharia Municipal

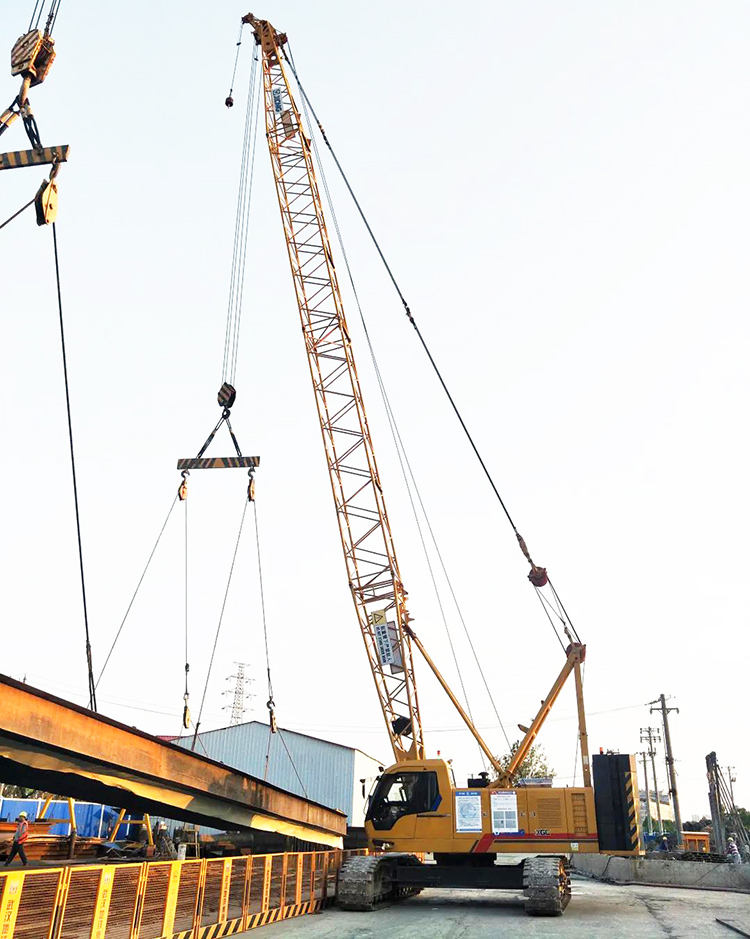

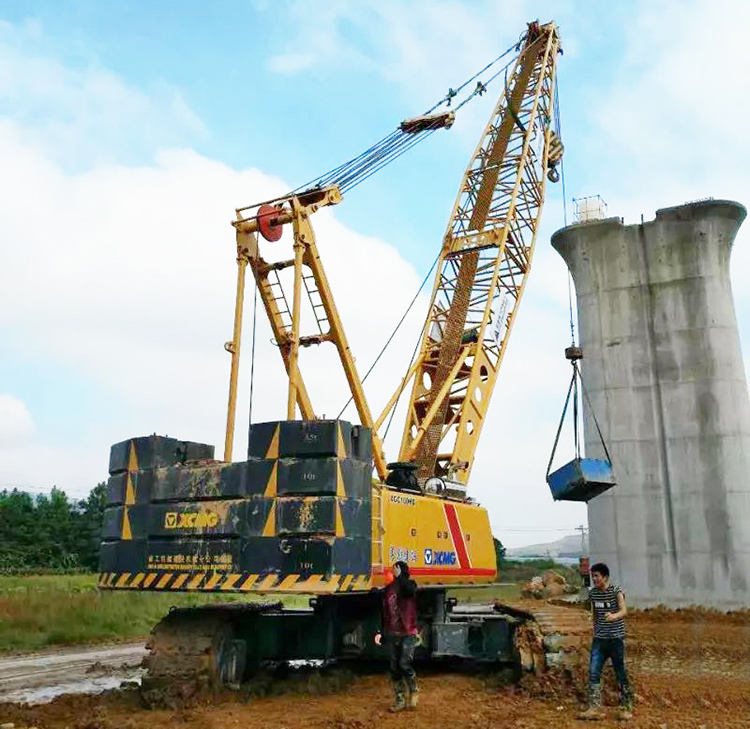

A série XGC100 é adequada para construção de infraestrutura, como estradas e pontes, bem como projetos de engenharia municipal. Destaca-se nas operações de instalação de estruturas metálicas e içamento de equipamentos, oferecendo excelente adaptabilidade ao local e forte competitividade dos projetos.
2. Construção Industrial e Instalação de Equipamentos

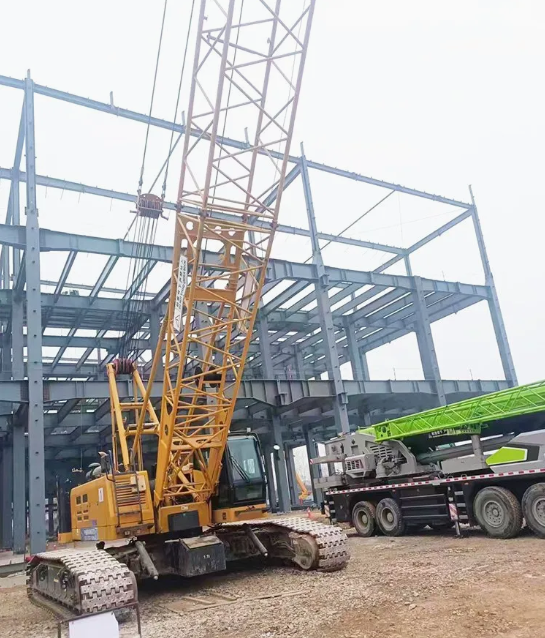

Esta série de guindastes pode ser usada na construção de engenharia petroquímica e de energia, exploração de recursos e construção nos setores de aço, metais não ferrosos e mineração de carvão, bem como na construção portuária.
3. Condições Especiais e Operações Multifuncionais (Especificamente Modelos como XGC100HD)

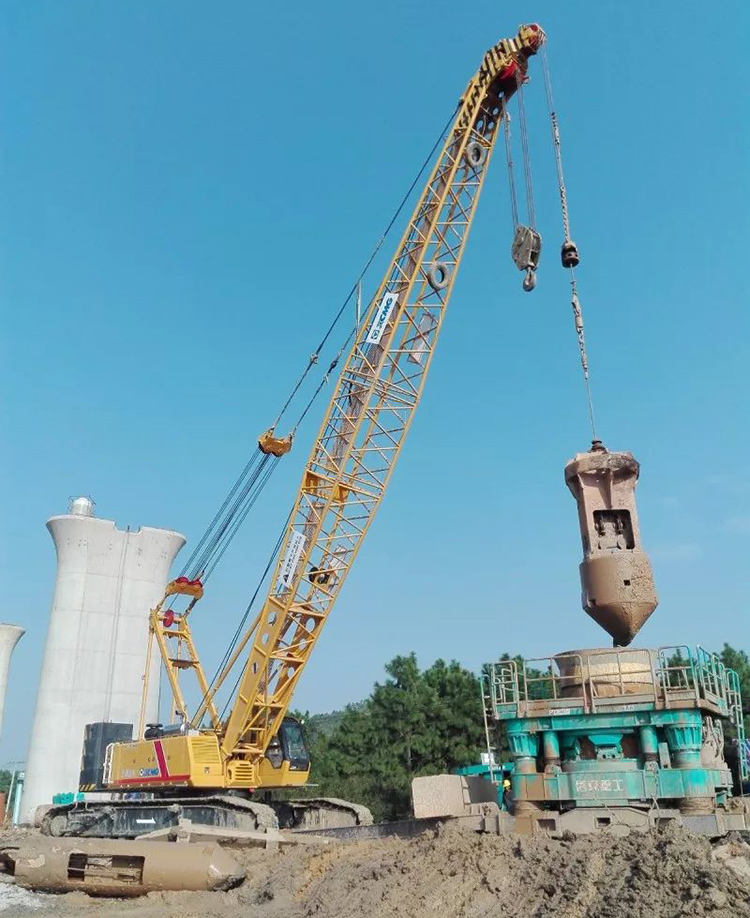

O modelo XGC100HD integra profundamente técnicas de construção, combinando cinco funções: içamento, garra de impacto, garra em concha, perfuração em plataforma alta e cravação de estacas. É amplamente utilizado na construção de fundações, como plataformas de perfuração de revestimento completo, máquinas laminadoras de tubos, operações de captura de impacto, fundações profundas e transferência de materiais. Ele também possui funções expansíveis poderosas, como garras hidráulicas, draglines e plataformas de perfuração de plataforma alta.
4. Operações em espaços estreitos e terrenos especiais (especificamente XGC100T e outros modelos de lança telescópica)
O guindaste sobre esteiras com lança telescópica XGC100T se destaca em ambientes off-road com restrição de altura, como cravação de estacas em canteiros de obras, construção de pontes/túneis, demolição de edifícios internos e operações de porão de navios. Demonstra vantagens únicas em terrenos desafiadores como desertos e pântanos.
5. Construção Auxiliar de Energia Eólica e Conservação de Água Agrícola
Modelos como o XGC100A são amplamente utilizados na construção auxiliar de energia eólica, infraestrutura agrícola básica e projetos de conservação de água. Sua eficiência de transporte (por exemplo, a configuração completa requer apenas um caminhão sem excesso de peso) e adaptabilidade ao local (por exemplo, altura livre do contrapeso adequada para construção em cavalete) fornecem soluções econômicas para esses cenários.
Guia de operação do produto
Antes da operação, inspecione minuciosamente a estabilidade dos estabilizadores e a integridade das cintas de elevação. Durante a operação, o guindaste deve permanecer sempre nivelado; a sobrecarga é estritamente proibida. As operações da lança telescópica devem ser realizadas de forma suave e lenta, mantendo uma distância segura dos obstáculos circundantes. Ao viajar com carga, mantenha baixa velocidade e estabilidade, evitando curvas fechadas e frenagens de emergência. Após concluir as operações, retraia a lança e prenda o gancho. Inspecione regularmente o desgaste do cabo de aço e as conexões dos componentes estruturais, mantendo registros detalhados de manutenção do equipamento.
Perguntas frequentes
1. EQUIPAMENTO RASTREADO FORA DE CURSO?
Verifique se ambas as esteiras têm tensão consistente ou se a pressão de reforço do motor de deslocamento ou o fluxo da bomba principal estão irregulares.
2. A DIREÇÃO DO EQUIPAMENTO COM RODAS PARECE PESADA?
Verifique a pressão da bomba de direção, a caixa de direção e a válvula de prioridade quanto a falhas, bem como a lubrificação do eixo de direção e a pressão dos pneus.
3. TRAVAGEM DE SERVIÇO INSUFICIENTE OU DISTÂNCIA DE PARAGEM AUMENTADA?
Verifique o nível do fluido de freio, vazamentos nos cilindros mestre/escravo, desgaste excessivo das pastilhas de freio e ar no sistema de freio.
4. FALHA NO FREIO DE ESTACIONAMENTO?
Inspecione o curso do cabo do freio de mão, a folga da sapata do freio ou a válvula do freio de estacionamento (se equipado).
5. RUÍDOS INCOMUNS DO CHASSIS DURANTE A VIAGEM OU OPERAÇÃO?
Verifique se há parafusos de montagem do chassi soltos (por exemplo, eixo motor, parafusos de montagem da transmissão), lubrificação insuficiente nos pontos de lubrificação e interferência de componentes estruturais.
6. RUÍDOS INCOMUNS OU LIGAÇÕES DO ANEL DE GIRATÓRIO (MESA GIRATÓRIA)?
Verifique se há lubrificação adequada, parafusos de montagem soltos, desgaste das engrenagens ou objetos estranhos.
