Introducción del producto

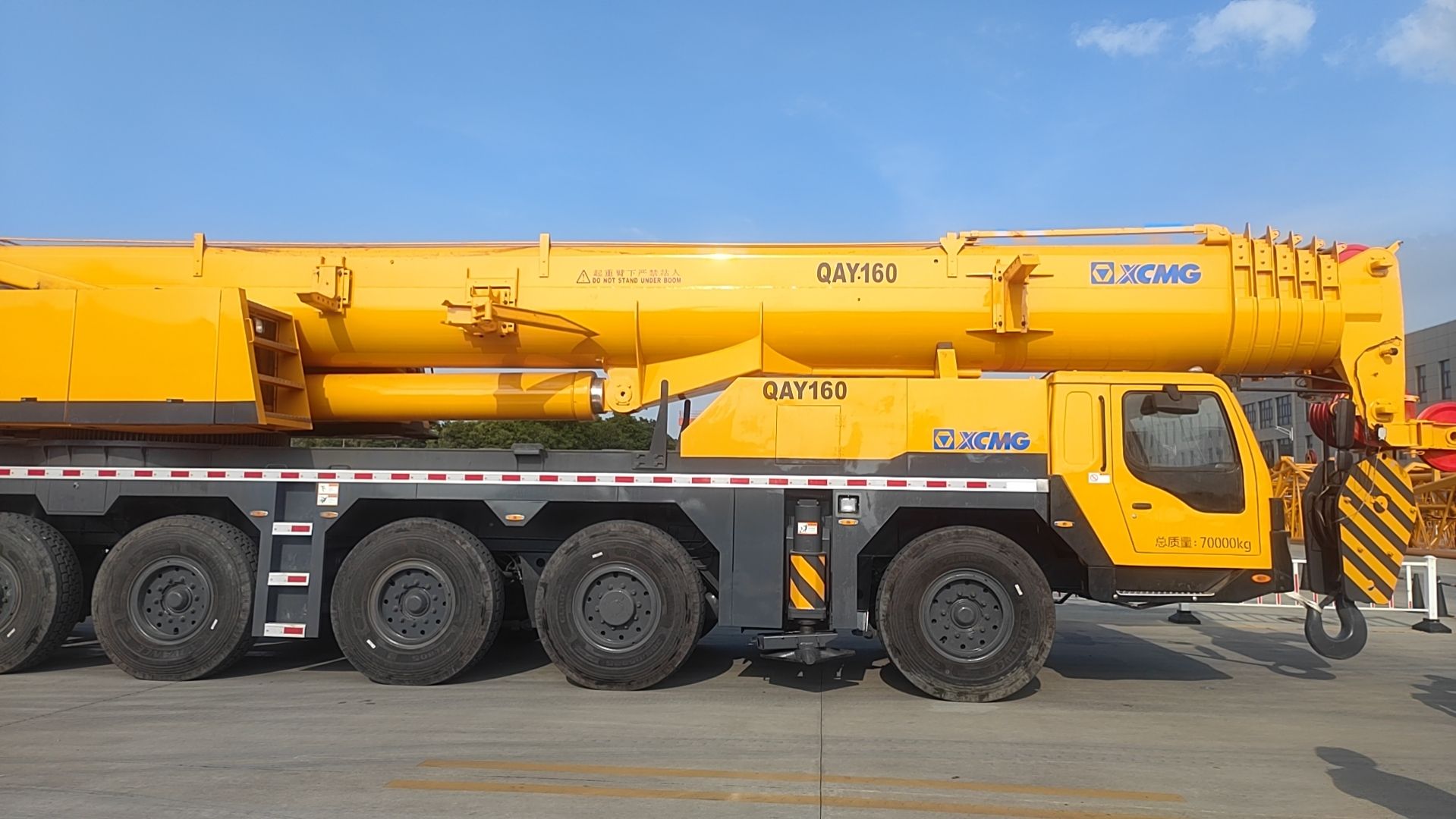

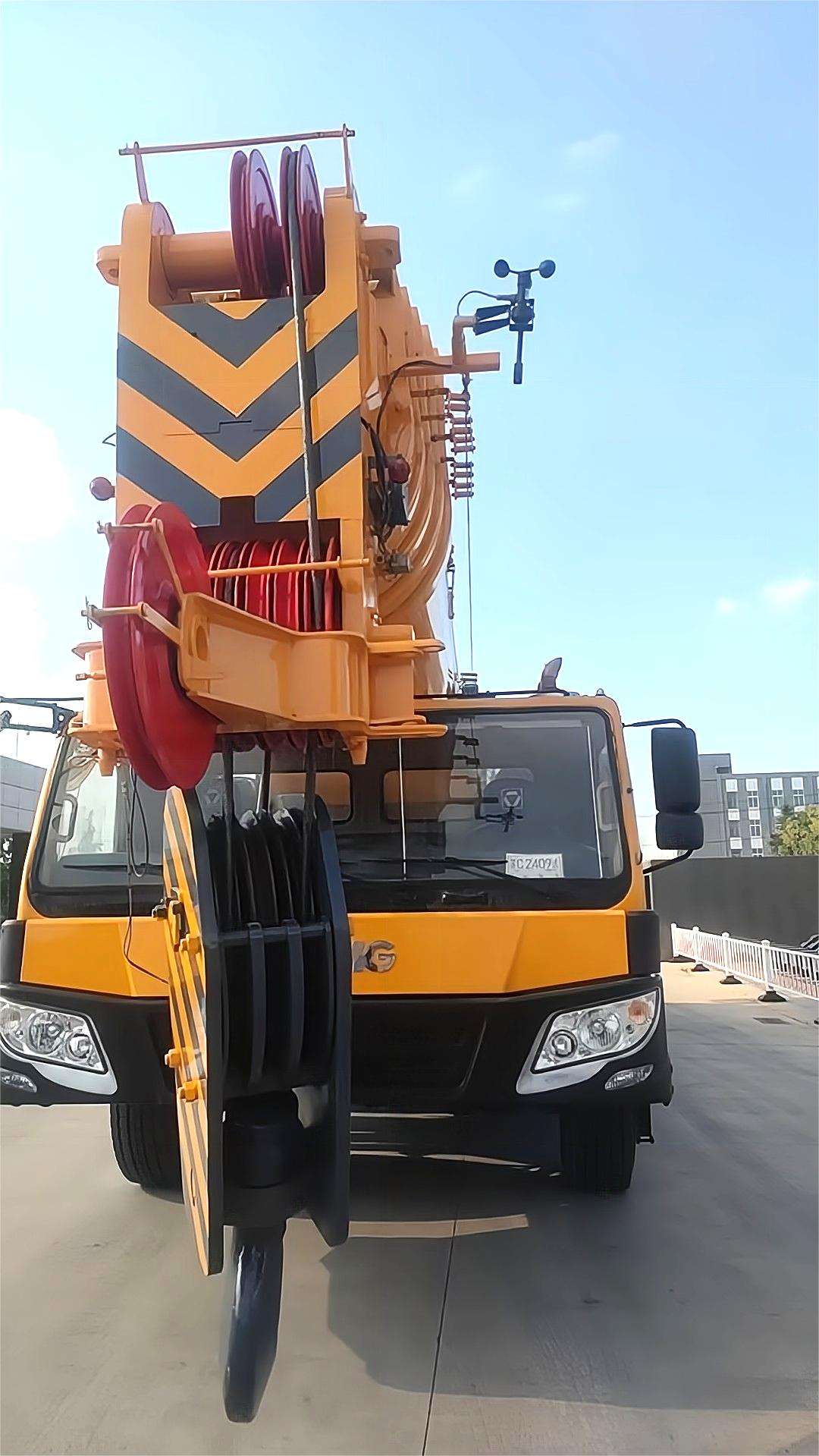

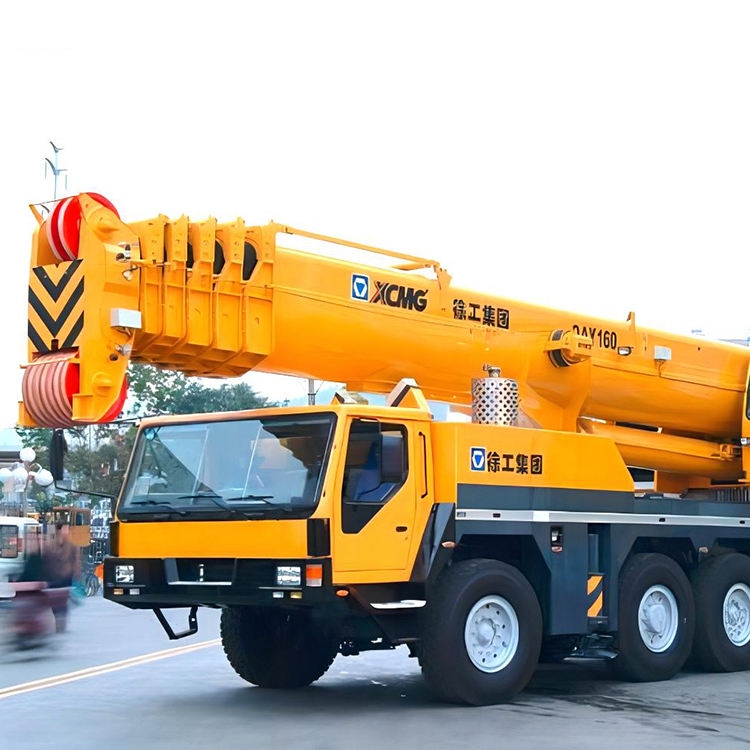

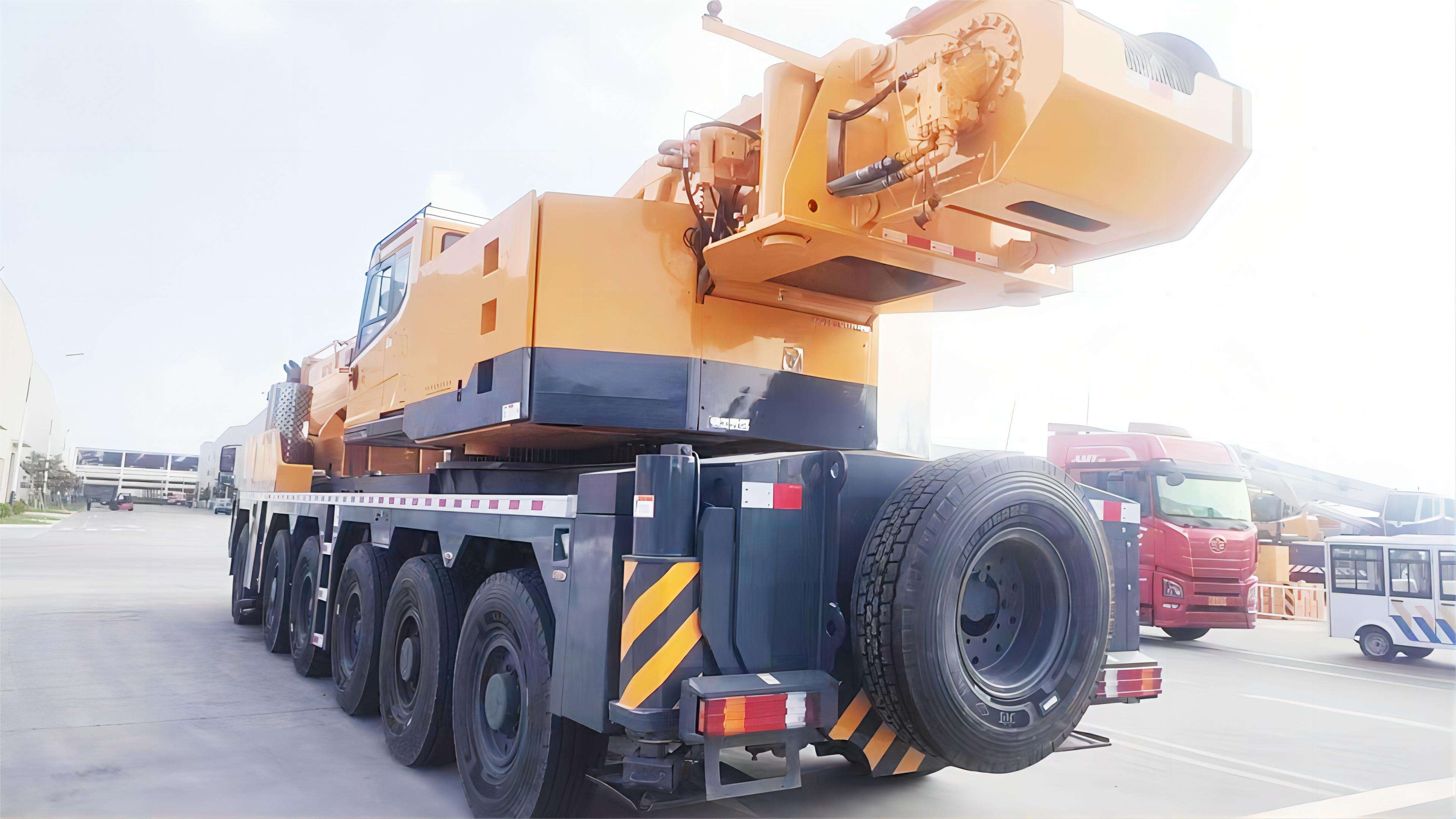

La QAY160 es una grúa todoterreno de 160 toneladas reconocida por su formidable capacidad de elevación y excepcional movilidad todoterreno. Cuenta con un chasis todo terreno de seis ejes con suspensión de aire-aceite y motores duales para las estructuras superior e inferior, lo que ofrece una capacidad de elevación nominal máxima de 160 toneladas. Su pluma básica ofrece un momento de elevación máximo de 5282 kN·m. La pluma principal se extiende hasta 60 metros, mientras que la pluma principal y la pluma combinadas alcanzan una longitud máxima de 80 metros. Con una altura máxima de elevación de 79 metros, ofrece un amplio alcance operativo. Capaz de desplazarse a velocidades de hasta 71 km/h y subir pendientes del 48%, esta grúa garantiza una alta eficiencia de reubicación y se adapta perfectamente a condiciones de trabajo complejas.
Ventaja del producto
1. excelente rendimiento general
* Rendimiento de elevación: la pluma está reforzada, con un plumín especial de 11 m disponible para las condiciones de trabajo de la turbina eólica, capaz de levantar 65 toneladas de peso a 72 m de altura y cumplir con los requisitos de elevación de una turbina eólica de 1,5 MW.
* Rendimiento de conducción: se adopta un sistema de suspensión hidroneumática todo terreno maduro, con dirección de ejes múltiples y modos de conducción disponibles, que ofrecen una dirección flexible, un rendimiento de conducción sólido y una alta transitabilidad.
2. sistemas eficientes, confiables y actualizados
* El dispositivo de aceleración manual y control remoto se agregaron recientemente a la operación de la superestructura, para reducir la fatiga del operador y mejorar la seguridad de la operación. La distancia del control remoto puede alcanzar los 150 m, superando a otros competidores.
* Super-lift se controla de forma independiente, con un abatimiento y tensión más convenientes.
* Se adopta un nuevo mecanismo de fijación de contrapeso. El contrapeso autoportante ahorra la necesidad de una grúa auxiliar y reduce el costo de instalación. Se mejoran la precisión y la eficiencia del ensamblaje del contrapeso.
Parámetros técnicos
|
Artículo
|
Unidad
|
Parámetro
|
|
Longitud total
|
milímetros
|
15900
|
|
Ancho total
|
milímetros
|
3000
|
|
Altura total
|
milímetros
|
4000
|
|
Distancia entre ejes
|
Eje 1, Eje 2
|
milímetros
|
2750
|
|
Eje 2, Eje 3, Eje 4, Eje 5, Eje 6
|
milímetros
|
1650
|
|
Eje 3, eje 4
|
milímetros
|
2000
|
|
Pista
|
milímetros
|
2590
|
|
Masa total en estado de viaje
|
kilos
|
70900
|
|
Carga por eje
|
Eje 1, Eje 2
|
kilos
|
11635
|
|
Eje 3, Eje 4
|
kilos
|
11815
|
|
Eje 5, Eje 6
|
kilos
|
12000
|
|
Superestructura de grúa
|
potencia nominal
|
kW/(r/min)
|
162/2100
|
|
Par nominal
|
Nm/(r/min)
|
854/1400
|
|
Velocidad de desplazamiento
|
Máx. velocidad de viaje
|
kilómetros por hora
|
71
|
|
Mín. velocidad de viaje estable
|
kilómetros por hora
|
2.1
|
|
Mín. diámetro de giro
|
metro
|
24
|
|
Mín. distancia al suelo
|
milímetros
|
278
|
|
ángulo de aproximación
|
°
|
25
|
|
Ángulo de salida
|
°
|
20
|
|
Distancia de frenado (a 30 km/h con carga completa)
|
metro
|
≤ 10
|
|
Máx. capacidad de grado
|
%
|
48
|
|
Consumo de combustible durante 100 km.
|
yo
|
80
|
Usos del producto
1. Construcción de infraestructura a gran escala
Ideal para obras de construcción importantes, como carreteras y puentes, para manipular componentes prefabricados pesados, grandes estructuras de acero y otros materiales de construcción. Su excepcional capacidad de elevación (160 toneladas) y su configuración de pluma extendida (pluma principal + pluma que alcanza hasta 80 metros) cubren eficazmente áreas de trabajo a gran escala y de alta dificultad.
2. Operaciones de Minería y Canteras
Ideal para levantar grandes bloques de mineral, materiales pétreos, componentes de equipos pesados e instalar tuberías en sitios de minería y canteras. Su chasis robusto y su formidable capacidad todoterreno (capacidad de ascenso máxima del 48%), combinados con un chasis todo terreno de seis ejes y un sistema de suspensión de aire-aceite, garantizan la adaptabilidad a condiciones de trabajo duras y duras.
3. Construcción de yacimientos petrolíferos y bases energéticas
En sitios de proyectos de energía y campos petroleros, facilita la instalación de equipos grandes, el manejo de tuberías pesadas y el soporte de mantenimiento. Su poderosa capacidad de elevación y adaptabilidad ambiental satisfacen diversas demandas de construcción.

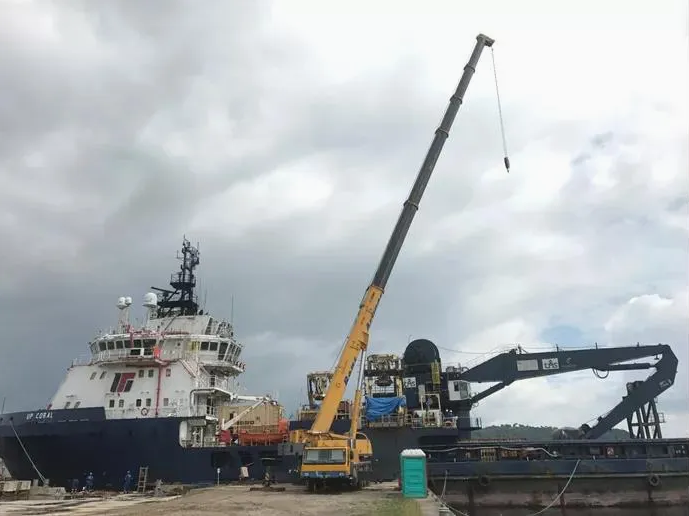

4. Puertos, terminales y principales centros logísticos
En puertos, grandes bases de almacenamiento y centros logísticos, maneja eficientemente la carga/descarga y el transbordo de carga pesada, maquinaria grande y materiales. Su ágil maniobrabilidad (velocidad máxima de 71 km/h) y su capacidad de rotación completa mejoran la eficiencia logística.
5. Ingeniería energética y respuesta a emergencias
Ideal para izar torres de energía, erigir redes eléctricas y otros equipos de gran escala en proyectos de energía, así como para respuesta de emergencia en lugares de desastres o accidentes. Su excelente estabilidad (estabilizadores tipo H) y su confiable capacidad de operación continua abordan diversas necesidades urgentes.
Guía de funcionamiento del producto
El funcionamiento del QAY160 debe estar estrictamente estandarizado. Antes de comenzar a trabajar, asegúrese de que todos los estabilizadores estén completamente extendidos y apoyados sobre un terreno sólido y nivelado. Monitoree continuamente el limitador de torque durante la operación; La sobrecarga está estrictamente prohibida. Controle los movimientos de la pluma suavemente a través de la consola de control, prestando atención a la estabilidad de conducción de su chasis todoterreno de seis ejes. Durante las operaciones de elevación, un señalizador exclusivo debe dirigir el proceso, garantizando que la carga esté amarrada de forma segura y que el personal se mantenga alejado. Después de la operación, retraiga y asegure completamente la pluma y realice un mantenimiento regular.
Preguntas frecuentes
1. ¿MUESTRA LA SUPERFICIE DEL VÁSTAGO DEL PISTÓN DEL CILINDRO HIDRÁULICO UN DESGASTE LIGERO Y UNIFORME CON UNA APARIENCIA BRILLANTE?
Normal. Estas son marcas de fricción normales por el contacto con el sello del manguito guía.
2. ¿HAY VARIOS DIENTES CONSECUTIVOS EN LA CORO DE GIRO QUE MUESTRAN DESGASTE ANORMAL?
Una pequeña deformación en la superficie de montaje del motor de giro o en el propio anillo giratorio provoca un mal engrane.
3. ¿EL VOLTAJE DE LA SEÑAL DEL SENSOR CAE OCASIONALMENTE A CERO DURANTE EL FUNCIONAMIENTO?
La conexión suelta en el circuito de alimentación del sensor provoca una desconexión momentánea durante la vibración del equipo.
4. ¿EL SISTEMA DE RADIO O AUDIO PRODUCE Zumbidos DURANTE EL FUNCIONAMIENTO?
Interferencia electromagnética causada por escobillas de carbón del generador desgastadas o diodos rectificadores envejecidos. Inspeccione el circuito del generador y del filtro.
5. ¿MÚLTIPLES LUCES DE FALLO SE ACTIVAN OCASIONALMENTE SIMULTÁNEAMENTE?
Las conexiones a tierra flojas o corroídas en el sistema eléctrico del vehículo causan interferencias de modo común.
6. ¿FALLA LA FUNCIÓN DE INACTIVIDAD AUTOMÁTICA?
Verifique si hay fallas en el interruptor o sensor de detección de presión piloto debajo de la palanca de control, o verifique si esta función está deshabilitada en la ECU.
