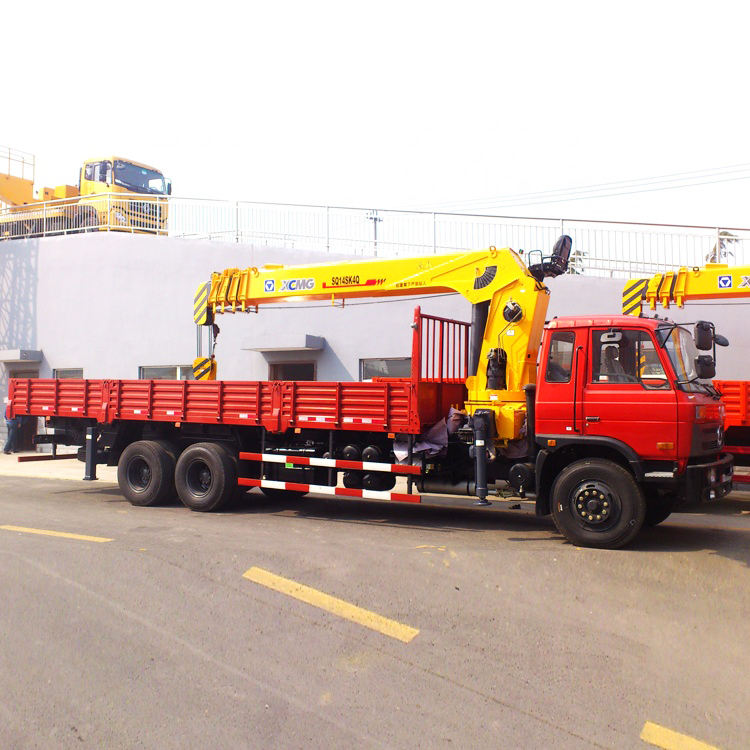

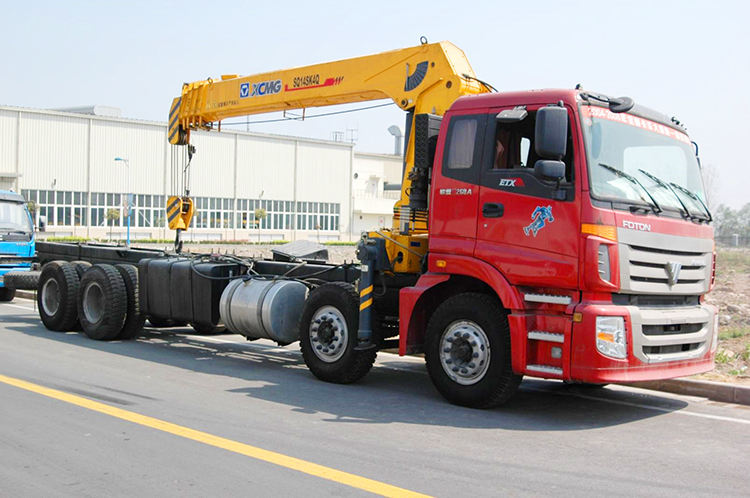

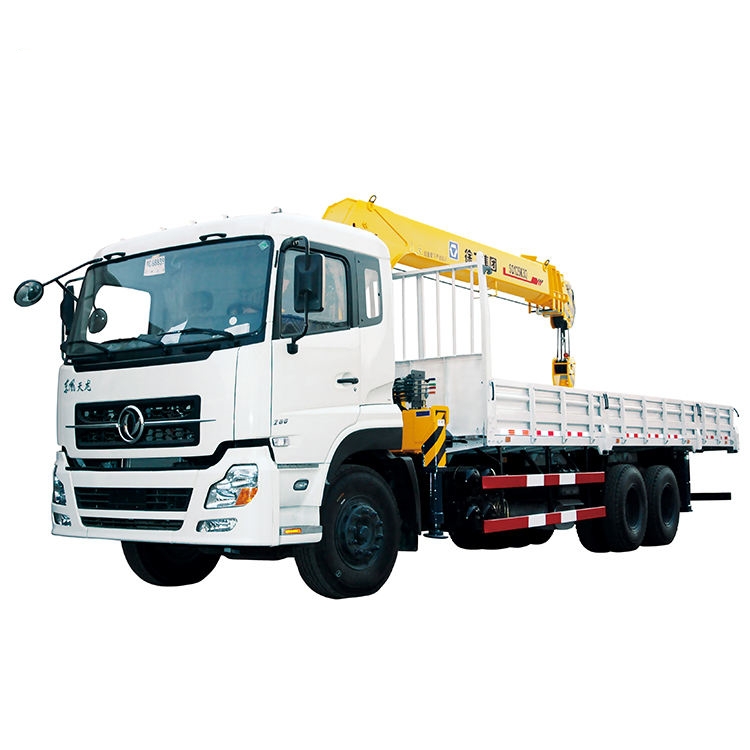

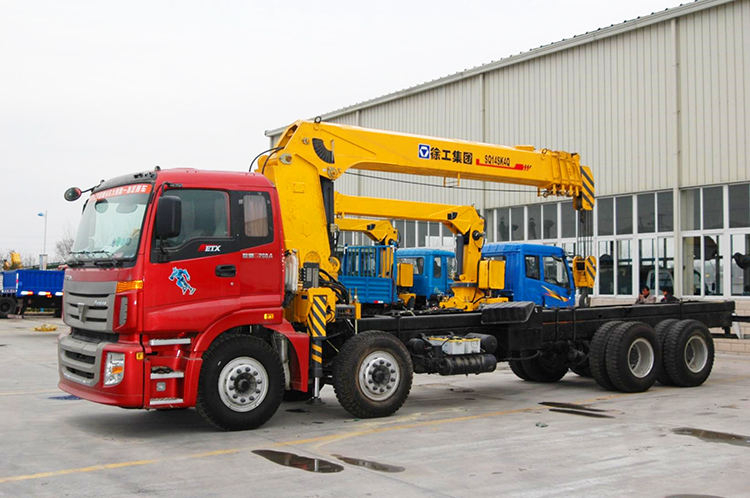

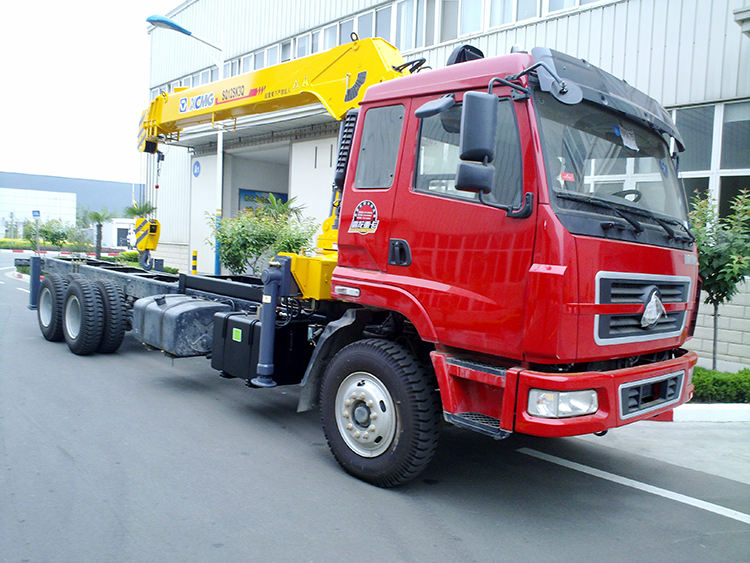

SQ14SK4Q 14 tonnás egyenes karú teherautóra szerelhető daru

Termék bemutatása

Az SQ14SK4Q függesztett daru 14 tonnás maximális emelési teherbírásával és 350 kN·m maximális emelési nyomatékkal rendelkezik, így erőteljes és megbízható alapemelési teljesítményt nyújt a nagy igénybevételt jelentő műveletekhez. Darukarja nagy szilárdságú szerkezeti acélból készült, szabadalmaztatott hatszögletű keresztmetszeti szerkezettel, ami nagymértékben javítja a kar hajlítási ellenállását és torziós merevségét, miközben jelentősen megnöveli a berendezés általános működési stabilitását. A négyrészes gém szinkron teleszkópos mozgását egyetlen hidraulikus hengerrel felszerelve a gép nagy hatékonyságú, stabil és megbízható emelési műveleteket valósít meg különféle munkahelyzetekben.

A termék alapvető előnyei

1. Intelligens fojtószelep-szabályozó rendszer

Megtörve a hagyományos, független működési módot, a fogantyúkezelést és a fojtószelep beállítását, ez a berendezés egy kettős fogantyús felfüggesztést alkalmaz, amely lehetővé teszi a szinkronvezérlést és az automatikus fojtószelep-sebesség-szabályozást. Az optimalizált sebességváltás biztosítja a rendkívül sima működési folyamatot, lehetővé téve a kezelők számára, hogy erőfeszítés nélkül és stabilan hajtsanak végre különféle emelési feladatokat, hatékonyan csökkentve a műveleti nehézségeket és javítva az építés hatékonyságát.

2. Automatikus horogzáró eszköz

Ez az innovatív készülék drasztikusan lerövidíti az építés előtti és utáni előkészítő és befejező munkát. Lehetővé teszi, hogy a jármű a legrövidebb időn belül gyorsan visszatérjen a normál vezetési állapotba. Eközben hatékonyan megelőzi a daruberendezések károsodását, amelyet az emelőhorog üresjárati kilengése okoz vezetés közben, átfogóan javítva az egész jármű vezetési biztonságát.

3. Emelés túllépés elleni védelmi eszköz

Ha az emelőberendezés kezelői gondatlanságát vagy szokatlan kezelését célozzák, a beépített túlcsévélő védőberendezés automatikusan leállítja a horog felfelé irányuló mozgását, amint elérte a véghelyzetet. Ez az alapvető biztonsági konfiguráció elkerüli a drótkötélszakadást és az azt követő személyi sérülések és vagyoni veszteségek kockázatát, és szilárd biztonsági korlátot épít az építkezéshez.

Műszaki paraméterek

Alkalmazási forgatókönyvek

1. Épület- és kommunális gépészet

Ez a daru széles körben alkalmazható városi építkezéseken és városi mérnöki projektekben, képes előregyártott betonlemezek, acélrudak és egyéb építőanyagok hatékony emelésére. Erős teherbíró képességével és rugalmas teljes forgási teljesítményével képes alkalmazkodni a szűk és összetett városi építési környezetekhez, biztonságos, stabil és hatékony emelési műveleteket valósíthat meg, és kielégíti a változatos építési igényeket.

2. Bányászati ​​és kőfejtési műveletek

Alkalmas ércek, kövek és egyéb ömlesztett nehéz anyagok nagy terhelésű kezelésére bányászati ​​és kőfejtési munkakörülmények között. Speciális, zord üzemi környezetekben a kezelőknek szigorúan gondoskodniuk kell a talajkiegyenlítésről, a porálló védelemről és alkalmazkodniuk kell a helyi éghajlati viszonyokhoz. A szabványos biztonsági üzemeltetési előírások betartása és a berendezés napi karbantartásának megerősítése elengedhetetlen a berendezés hosszú távú stabil és biztonságos működésének garantálásához.

3. Logisztikai raktározás és rakománykezelés

A berendezéseket széles körben használják logisztikai udvarokban, raktárközpontokban, kikötői terminálokban és más forgatókönyvekben, támogatva a nehéz rakományok és anyagok hatékony be-, ki- és átrakodását. 360 fokos teljes forgási funkcióval felszerelt, bonyolult és változékony működési feltételekkel tud megbirkózni, nagymértékben javítva a nagy tételes és nagy teherbírású rakománykezelési munkák hatékonyságát.

4. Berendezések telepítése és nagy alkatrészek emelése

Megbízható emelési támogatást nyújt mechanikus berendezések telepítéséhez, napi karbantartásához és nagy szerkezeti elemek emeléséhez gyári műhelyekben, energiamérnöki és egyéb projektekben. A 14 tonnás névleges emelőképesség és a kiváló munkasugár lehetővé teszi, hogy a berendezés teljes mértékben megfeleljen a különféle nagy tonnás emelőszerkezeti követelményeknek.

5. Tengerentúli mérnöki és speciális alkalmazások

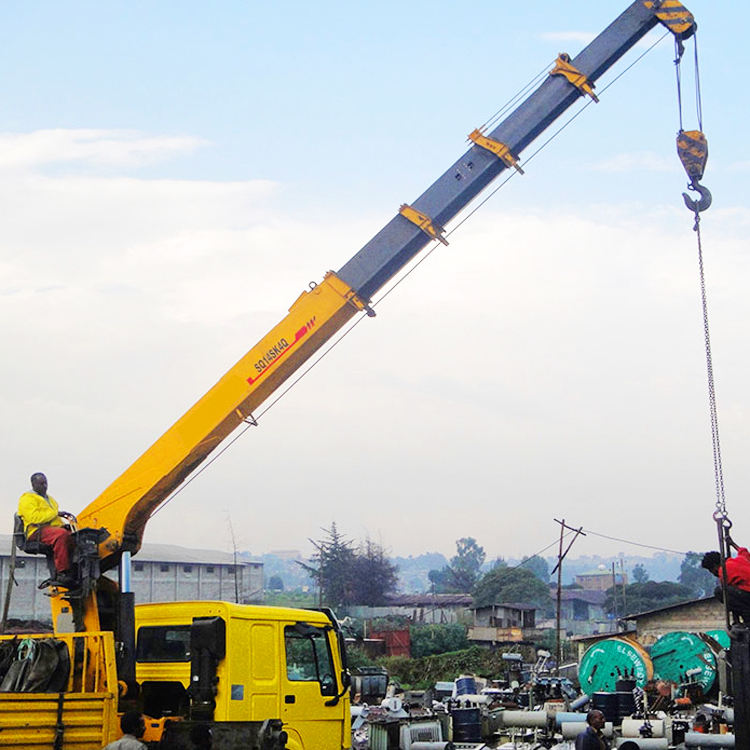

Ezt a darumodellt sikeresen exportálták tengerentúli régiókba, például Etiópiába, ahol helyi infrastruktúra-építési projekteket szolgálnak ki. Kiváló terhelési teljesítményével és erős környezeti alkalmazkodóképességével stabilan tud működni különféle zord munkakörülmények között, magas gyakorlati értékkel és széles körű alkalmazási lehetőséggel a nemzetközi mérnöki piacokon.

Üzemeltetési irányelvek

Az SQ14SK4Q daru üzemeltetését érvényes speciális berendezés-kezelői bizonyítvánnyal rendelkező szakembernek kell végeznie. Az üzembe helyezés előtti ellenőrzés kötelező: teljesen ellenőrizze az acél drótkötelek, az emelőhorgok és az összes biztonsági védőberendezés épségét, hogy ne legyenek rendellenes körülmények. A kitámasztókarokat teljesen szilárd és vízszintes talajra húzza ki, hogy stabil tartószerkezetet alakítson ki.

A kezelőknek szigorúan be kell tartaniuk a berendezés terhelési görbéjének szabványát 14 tonnás maximális emelési határértékkel, és szigorúan tilos a túlterhelt működés. Az építés során minden műveletet simán és stabilan tartson, teljes mértékben használja ki a 360°-os teljes elforgatást és a négyrészes gém szinkron teleszkópos funkcióit az emelőtárgyak pontos pozicionálása érdekében. Mindig figyelje a környező munkakörnyezetet, és ne emelje fel a rakományt a személyzet fölé.

A hidraulikus rendszer rendszeres ellenőrzését és karbantartását naponta el kell végezni. Az összes üzemeltetési feladat befejezése után húzza vissza a gémet teljesen szállítási állapotba, és kapcsolja le a berendezés tápellátását a szabványos leállítási eljárások befejezéséhez.

Gyakori hibák és hibaelhárítás (GYIK)

1. A hidraulikus hengerrúd megremeg a hosszabbítás során

Lehetséges okok: Levegő jut a hidraulikus henger rúd nélküli üregébe vagy a dugattyúrúd kisebb elhajlási deformációja. Megoldások: Végezze el a hidraulikus rendszer légtelenítési kezelését, vagy forduljon szakemberhez a precíziós kalibrálás érdekében.

2. Ideiglenes ellenőrzési hiba lejtős talajon történő hosszú távú parkolás után

Lehetséges okok: A hosszú távú gravitációs hatás a fő vezérlőszelep orsójának elmozdulását okozza, ami azonnali nyomásveszteséghez vezet az egyhengeres üregben. Ez a hidraulikus rendszer normális jelensége. Megoldás: A hidraulikafolyadék automatikusan pótolja a nyomást a következő működés során, és a hiba rövid stabil működés után megszűnik.

3. Hidraulika olajtartály habzás

Lehetséges okok: Az olaj visszatérő cső bemenete a hidraulikaolaj szintje felett van; a független visszatérő szűrőelem tömítési hibája a levegő keveredéséhez vezet a visszatérő olaj becsapódása miatt; vagy nem megfelelő hidraulikaolaj modell. Megoldások: Állítsa be a csővezeték beépítési helyzetét, cserélje ki a szűrőelemek tömítéseit, és használja a megadott szabványos hidraulikaolajat.

4. A hidraulikus szivattyú csikorgó zaja hidegindítás utáni azonnali teljes fordulatszámú működéskor

Lehetséges okok: Az alacsony hőmérséklet növeli a hidraulikaolaj viszkozitását, a szivattyú szívási ellenállásának növekedését és kavitációs zajt eredményez. Megoldás: A hidraulikus rendszer előmelegítéséhez járassa a berendezést néhány percig üresjáratban, mielőtt a hivatalos teljes terhelésű működésbe lép.

5. A motor fordulatszáma változatlan a kézi fojtószelep-gyorsító gomb megnyomásakor

Ez inkább az elektronikus vezérlőrendszer meghibásodása, mintsem hidraulikus meghibásodás. Megoldás: Vizsgálja meg és keresse meg a fojtószelep-vezérlőt, az indukciós érzékelőket és az áramkör vezetékeit, és végezze el a hibakeresést.

6. Valós idejű adatingadozás a képernyőn

Lehetséges okok: Az érzékelők instabil tápfeszültsége, a jelvezeték elektromágneses interferencia vagy a berendezés rossz földelése. Megoldás: Ellenőrizze az áramkör feszültségének stabilitását, optimalizálja a jelvezeték elrendezését és erősítse meg a földelést.
