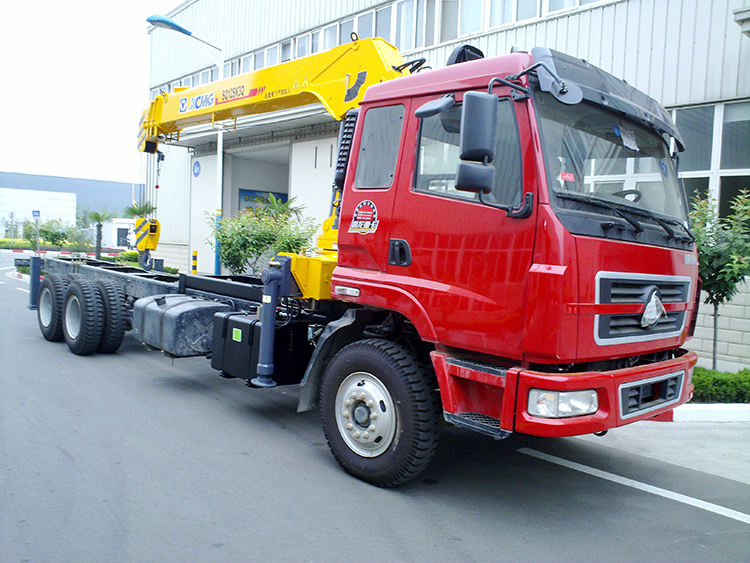

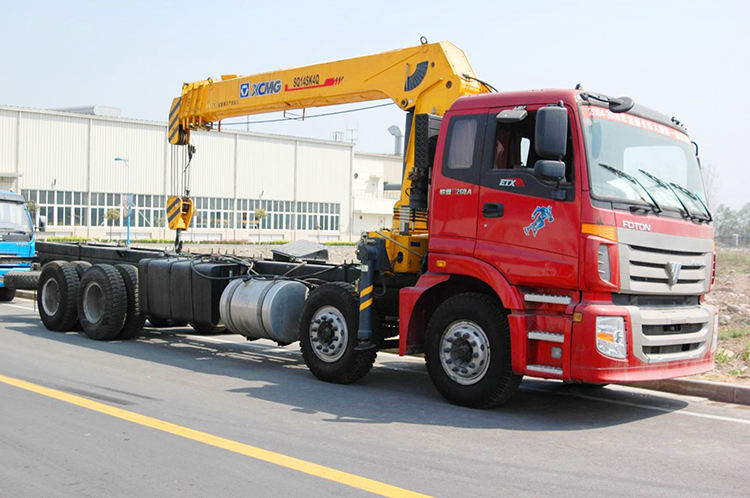

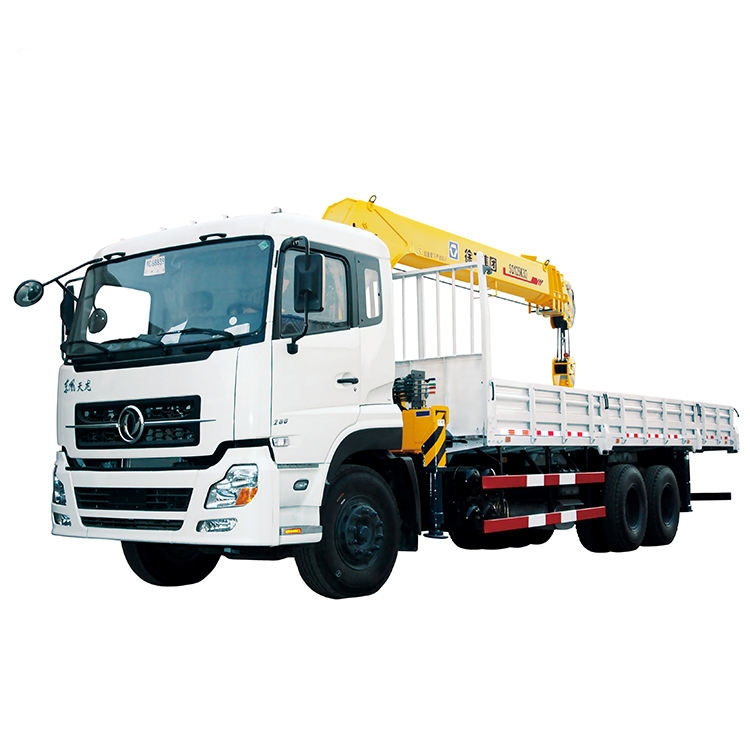

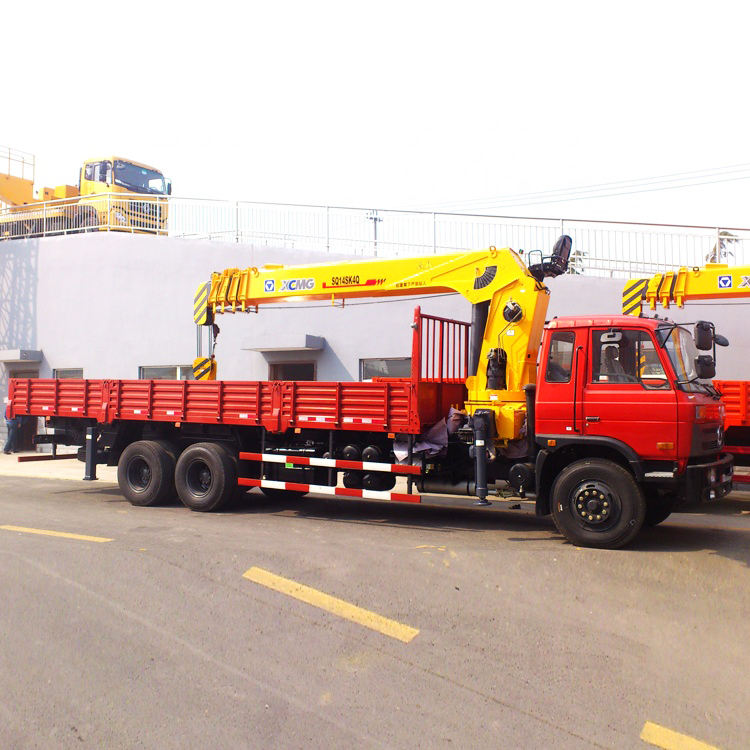

SQ14SK4Q 14-тонний кран-манипулятор з прямою стрілою

Ознайомлення з продуктом

Навісний кран SQ14SK4Q має максимальну вантажопідйомність 14 тонн і максимальний підйомний момент 350 кН·м, забезпечуючи потужну та надійну базову підйомну продуктивність для роботи у важких умовах. Його кранова стріла виготовлена ​​з високоміцної конструкційної сталі із запатентованою шестикутною структурою поперечного перерізу, що значно покращує стійкість стріли до вигину та жорсткість на кручення, одночасно значно підвищуючи загальну стабільність роботи обладнання. Оснащена одним гідравлічним циліндром для синхронного телескопічного руху чотирисекційної стріли, машина реалізує високоефективні, стабільні та надійні дії підйому в різних робочих сценаріях.

Основні переваги продукту

1. Інтелектуальна система керування дросельною заслінкою

Порушуючи традиційний незалежний режим роботи з маніпулюванням рукояткою та регулюванням дросельної заслінки, це обладнання має конструкцію зв’язку з подвійною рукояткою, яка забезпечує синхронне керування та автоматичне регулювання швидкості дросельної заслінки. Оптимізований перехід швидкості забезпечує надзвичайно плавний процес роботи, дозволяючи операторам виконувати різні завдання з підйому без зусиль і стабільно, ефективно зменшуючи труднощі в роботі та підвищуючи ефективність будівництва.

2. Пристрій автоматичного блокування гачка

Цей інноваційний пристрій значно скорочує підготовчі та оздоблювальні роботи до і після будівництва. Це дозволяє автомобілю швидко повернутися до нормального стану водіння за найкоротший проміжок часу. У той же час він ефективно запобігає пошкодженню кранового обладнання, спричиненому холостим ходом підйомного гака під час руху, всебічно покращуючи безпеку водіння всього автомобіля.

3. Підйомний пристрій захисту від перевищень

У разі недбалості або незвичної експлуатації підйомного обладнання операторами вбудований пристрій захисту від намотування може автоматично призупинити рух гака вгору після досягнення граничного положення. Ця основна конфігурація безпеки дозволяє уникнути обриву дротяного троса та подальших ризиків травмування та втрати майна, створюючи надійний бар’єр безпеки для будівельних робіт.

Технічні параметри

Сценарії застосування

1. Будівництво та комунальне будівництво

Цей кран широко застосовується на міських будівельних майданчиках і в муніципальних інженерних проектах, здатний ефективно піднімати збірні залізобетонні плити, сталеві прути та інші будівельні матеріали. Завдяки великій несучій здатності та гнучкій повнорозворотній роботі він може адаптуватися до вузьких і складних міських будівельних середовищ, реалізуючи безпечні, стабільні та ефективні підйомні операції та задовольняючи різноманітні вимоги будівництва.

2. Видобуток корисних копалин

Він підходить для транспортування важких вантажів руд, каменів та інших сипучих важких матеріалів у шахтах і кар’єрах. Для особливих суворих умов експлуатації оператори повинні суворо забезпечити вирівнювання землі, захист від пилу та адаптуватися до місцевих кліматичних умов. Відповідність стандартним специфікаціям безпеки експлуатації та посилення щоденного обслуговування обладнання є важливими для гарантування тривалої стабільної та безпечної роботи обладнання.

3. Логістика, складування та обробка вантажів

Обладнання широко використовується на логістичних майданчиках, складських центрах, портових терміналах та в інших сценаріях, підтримуючи ефективне завантаження, розвантаження та перевантаження важких вантажів і матеріалів. Оснащений функцією повного обертання на 360 градусів, він може справлятися зі складними та мінливими умовами експлуатації, значно підвищуючи ефективність обробки великих партій та важких вантажів.

4. Встановлення обладнання та підйом великих компонентів

Він забезпечує надійну підйомну підтримку для встановлення механічного обладнання, щоденного технічного обслуговування та підйому великих структурних компонентів у заводських цехах, енергетичних інженерних та інших проектах. Номінальна вантажопідйомність 14 тонн і чудовий робочий радіус дозволяють обладнанню повністю відповідати різноманітним вимогам до великотоннажних підйомних конструкцій.

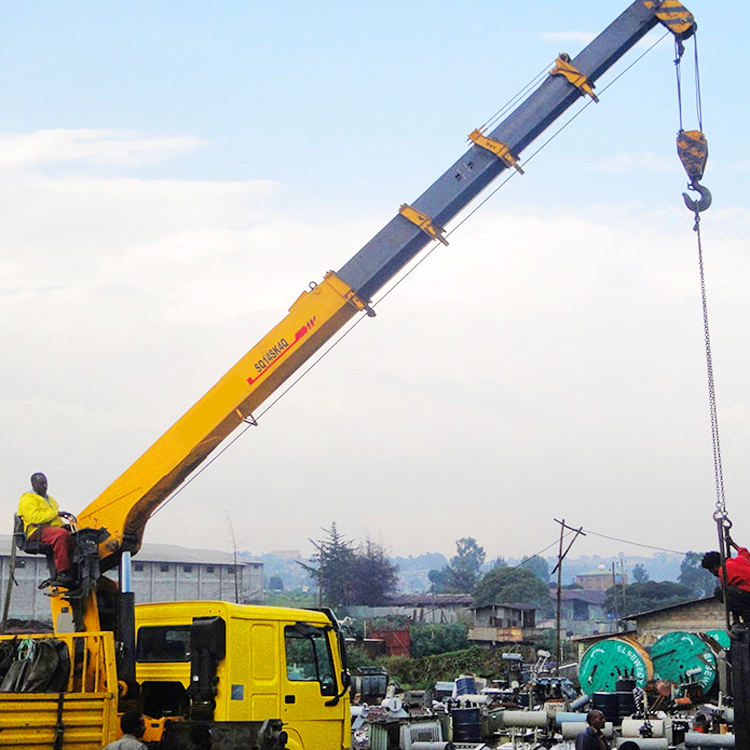

5. Зарубіжне проектування та спеціальне застосування

Ця модель крана була успішно експортована в закордонні регіони, такі як Ефіопія, для обслуговування місцевих інфраструктурних проектів. Завдяки чудовим характеристикам навантаження та сильній адаптивності до навколишнього середовища, він може стабільно працювати в різних важких умовах роботи, маючи високу практичну цінність і широкі перспективи застосування на міжнародних ринках машинобудування.

Інструкції з експлуатації

Експлуатація крана SQ14SK4Q повинна здійснюватися професійним персоналом, який має дійсний сертифікат оператора спеціального обладнання. Перевірка перед початком роботи є обов’язковою: повністю перевірте цілісність сталевих дротяних канатів, підйомних гаків і всіх захисних пристроїв безпеки, щоб переконатися у відсутності ненормальних умов. Повністю розмістіть виносні опори на твердій і горизонтальній землі, щоб утворити стійку опорну конструкцію.

Оператори повинні суворо дотримуватися стандарту кривої навантаження обладнання з максимальним лімітом підйому 14 тонн, а робота з перевантаженням суворо заборонена. Підтримуйте всі робочі дії плавними та стабільними під час будівництва, повністю використовуйте функції повного обертання на 360° та чотирисекційної синхронної телескопічної функції стріли для точного позиціонування підйомних об’єктів. Завжди стежте за навколишнім робочим середовищем і уникайте підняття вантажу над персоналом.

Регулярний огляд і технічне обслуговування гідравлічної системи повинні проводитися щодня. Після завершення всіх робочих завдань повністю втягніть стрілу в транспортний стан і вимкніть живлення обладнання для завершення стандартизованих процедур зупинки.

Поширені несправності та усунення несправностей (FAQ)

1. Шток гідравлічного циліндра трясеться під час висування

Можливі причини: потрапляння повітря в безштокову порожнину гідроциліндра або незначна деформація вигину поршневого штока. Рішення: виконайте очищення гідравлічної системи від випуску повітря або зверніться до професійних техніків для точного калібрування.

2. Тимчасовий збій керування після тривалого паркування на похилій поверхні

Можливі причини: Тривала дія сили тяжіння викликає зміщення золотника головного регулюючого клапана, що призводить до миттєвої втрати тиску в порожнині одного циліндра. Це нормальне явище гідравлічної системи. Рішення: гідравлічна рідина автоматично поповнить тиск під час наступної роботи, і несправність буде усунена після короткого періоду стабільної роботи.

3. Гідравлічний масляний бак спінювання

Можливі причини: впускний отвір трубопроводу повернення масла вище рівня гідравлічного масла; порушення герметизації фільтруючого елемента незалежної зворотної лінії призводить до змішування повітря внаслідок впливу зворотного масла; або невідповідна модель гідравлічного масла. Рішення: відрегулюйте монтажне положення трубопроводу, замініть ущільнювачі фільтруючих елементів і використовуйте рекомендовану стандартну гідравлічну оливу.

4. Скрегіт гідравлічного насоса після негайної роботи на повній швидкості після холодного запуску

Можливі причини: низька температура призводить до підвищення в'язкості гідравлічного масла, підвищення опору всмоктування насоса та, як наслідок, кавітаційного шуму. Рішення: залиште обладнання на холостому ходу на кілька хвилин, щоб попередньо розігріти гідравлічну систему перед офіційною роботою з повним навантаженням.

5. Швидкість двигуна не змінюється під час натискання кнопки ручного прискорення газу

Це несправність гідравлічної системи, а несправність електронної системи керування. Рішення: перевірте та усуньте несправності контролера дросельної заслінки, індукційних датчиків і ліній електропроводки.

6. Коливання даних у режимі реального часу на екрані дисплея

Можливі причини: нестабільна напруга живлення датчиків, електромагнітні перешкоди в сигнальній лінії або погане заземлення обладнання. Рішення: перевірте стабільність напруги в ланцюзі, оптимізуйте схему сигнальної лінії та посиліть заземлення.
