Termék bemutatása

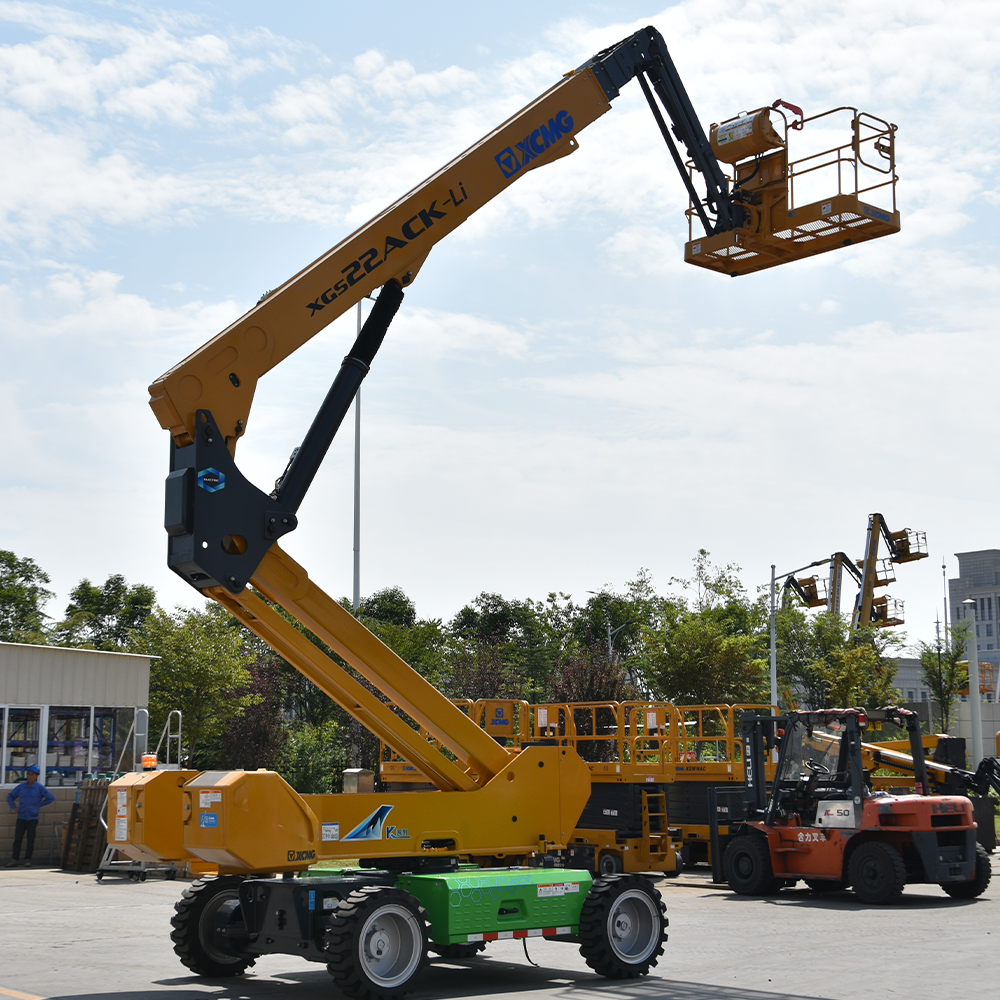

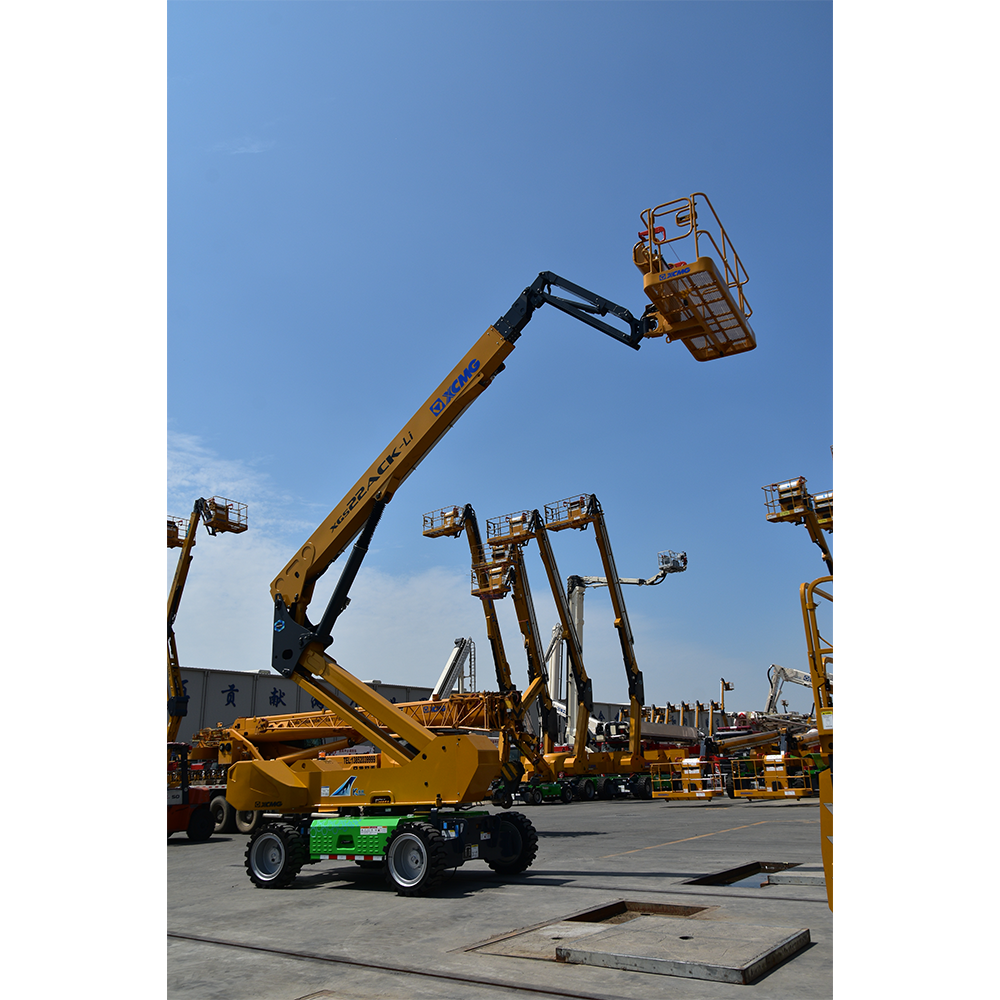

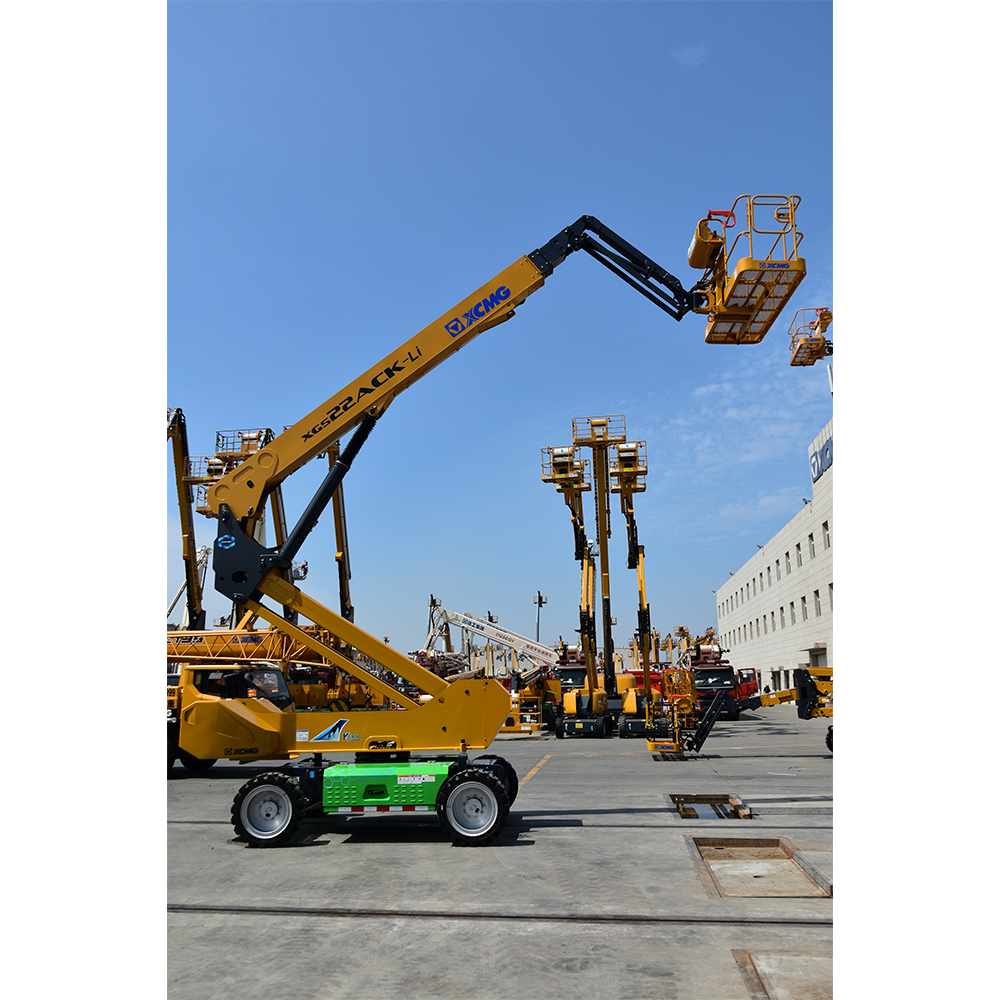

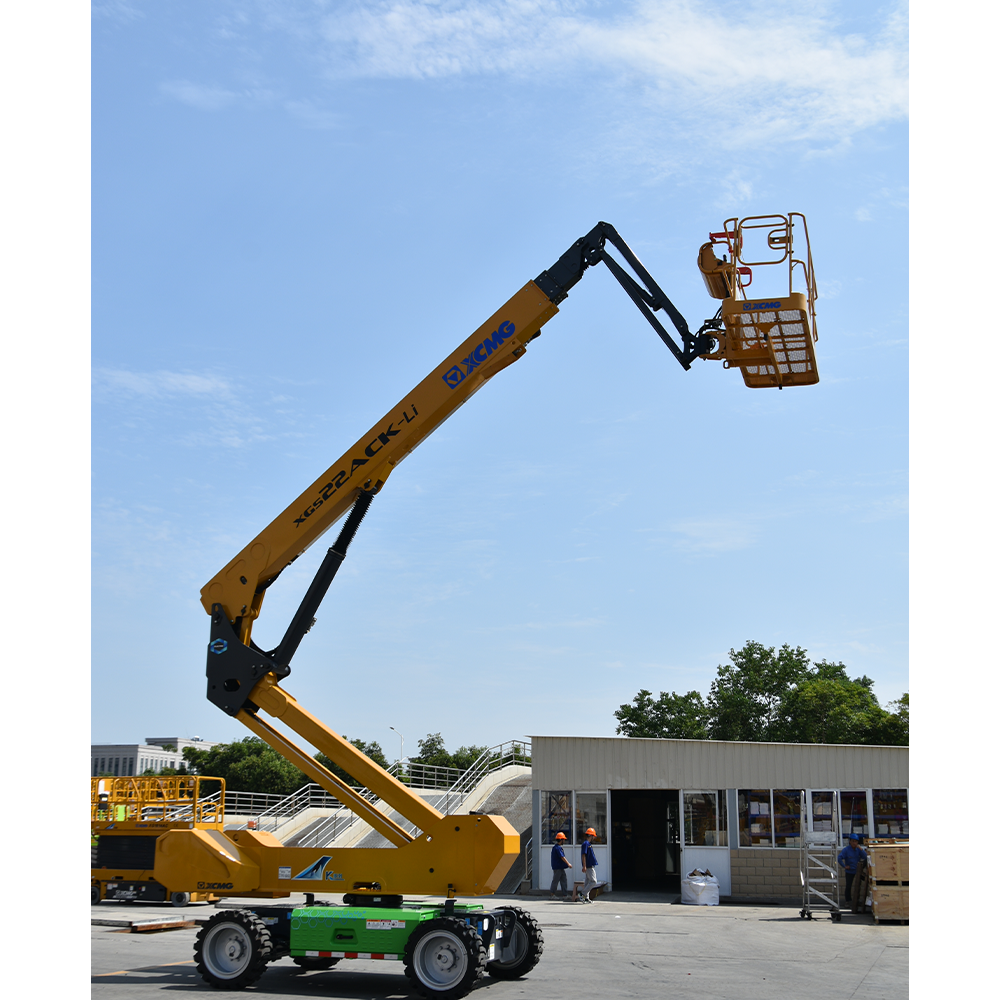

Az XGS22ACK-Li az elektromos ollós emelőgép új generációja, amelyet az XG indított el, válaszul a modern zöld építés és a hatékony működés igényeire. Alapvető jellemzője a váltakozó áramú motoros hajtásrendszer és a nagy kapacitású lítium akkumulátor energiaforrásként történő alkalmazása, ami nulla károsanyag-kibocsátást, alacsony zajszintet, nagy hatékonyságot és nagy hatótávolságot biztosít.
Termékelőny
Nagy hatékonyságú váltakozó áramú motorrendszert alkalmaz, amely nagy energiaátalakítási hatékonysággal, stabil és erőteljes teljesítmény-kimenettel, valamint kiváló mászó- és vezetési teljesítménnyel rendelkezik.
A nagy kapacitású lítium akkumulátor hosszú akkumulátor-élettartammal rendelkezik, és normál körülmények között általában több mint 8 órán keresztül képes a folyamatos működésre, így egy egész napos működési követelményeket teljesít, közbenső töltés nélkül.
Támogatja a gyorstöltési technológiát, lehetővé téve a gyors újratöltést a szünetekben, ami nagymértékben növeli a berendezés kihasználtságát.
Intelligens CAN-busz vezérlőrendszerrel felszerelve valós időben tudja nyomon követni a berendezés állapotát, és precíz és intuitív hibadiagnosztikát biztosít.
Az arányos vezérlőkar érzékeny működésre és precíz vezérlésre. A platform emelése, süllyesztése és mozgatása simán és stabilan történik.
A többfunkciós LCD-képernyő valós idejű információkat jelenít meg, például az akkumulátor töltöttségi szintjét, az órákat és a hibakódokat, így jó ember-gép interakciós élményt nyújt.
Műszaki paraméterek
|
a Hossz (tárolt, üzemben)
|
mm
|
9260
|
|
Hossz (szállítás, lehajtott orsó)
|
mm
|
6790
|
|
b Teljes szélesség
|
mm
|
2490
|
|
c Teljes magasság
|
mm
|
2720/3000（运输，短臂折下）
|
|
Hossz
|
mm
|
2440
|
|
Szélesség
|
mm
|
900
|
|
Magasság
|
mm
|
1150
|
|
d Tengelytáv
|
mm
|
2500
|
|
Maximális működési magasság
|
mm
|
22900
|
|
Maximális platform magasság
|
mm
|
20900
|
|
Maximális működési tartomány
|
mm
|
15400
|
|
Maximális teherbíró tömeg
|
kg
|
300 (无限制)/460 (限制)
|
|
Boom amplitúdó tartomány
|
°
|
-5°~ +75°
|
|
A forgótányér elfordulási szöge
|
°
|
360°连续
|
|
Lemezjátszó farok lengő (tárolt)
|
mm
|
1710
|
|
A platform elfordulási szöge
|
°
|
160°
|
|
Gömb függőleges forgása - felfelé
|
°
|
70°
|
|
Függőleges forgatás – lefelé
|
°
|
65°
|
|
A gép súlya
|
kg
|
10300
|
|
Menetsebesség (tárolt)
|
km/h
|
5
|
|
Menetsebesség (emelve vagy kinyújtva)
|
km/h
|
0.6
|
|
Minimális fordulási sugár (külső)
|
m
|
5.5
|
|
Minimális fordulási sugár (belül)
|
m
|
3.5
|
|
Minimális hasmagasság
|
mm
|
300
|
|
Maximális lejthetőség (ellensúly a végén)
|
%（°)
|
40% (22°)
|
|
Maximális lejthetőség (ellensúly végével lefelé)
|
%（°)
|
30% (17°)
|
|
Maximális oldalirányú lejtés
|
%（°)
|
25% (14°)
|
|
A gumiabroncsok specifikációi
|
|
33x12-20/8,0 315/55D/20-18
|
|
Vezérlők
|
|
12V 直流比例控制
|
|
Az akkumulátor specifikációi
|
V/Ah
|
51,2/460
|
|
Hidraulikus tartály kapacitása
|
L
|
103
|
A termék felhasználása
Ipari üzemek, raktárak építése, berendezések szerelése
Nagy bevásárlóközpontok és szupermarketek világításszerelése, felügyeleti karbantartása és dekorációja
Nagy helyszínek, például repülőterek, vasútállomások és stadionok karbantartási műveletei
• Üvegfüggönyfalak építése, külső faltisztítása, szerelése
• Különleges alkalmak, például film- és televíziós dráma forgatása és színpadépítés
Termék használati útmutató
Az XG XGS22ACK-Li munkaállvány üzemeltetéséhez először szakmai képzésben kell részesülni. A művelet megkezdése előtt ellenőrizze, hogy az áramellátás, a szerkezet és a vészhelyzeti berendezések normálisak-e. Válasszon szilárd és sík talajt. Ha szükséges, húzza ki a kitámasztókarokat, hogy vízszintes legyen. Működés közben zökkenőmentesen irányítsa az emelést és a vezetést az emelőkosár vezérlődobozán lévő arányos vezérlőkaron keresztül. Ügyeljen a környező környezet megfigyelésére, kerülje az akadályokat és a nagyfeszültségű vezetékeket. A peron túlterhelése szigorúan tilos. A dolgozóknak be kell kapcsolniuk biztonsági öveiket. Miután vége, engedje le az emelőkosárt a legalacsonyabb helyzetbe, álljon meg teljesen, majd kapcsolja ki az áramellátást. Szigorúan tartsa be a kézikönyvben foglaltakat a biztonságos és hatékony működés érdekében.
GYIK
1.Milyen előnyei vannak az elektromos rendszerének?
V: AC motorhajtás és lítium akkumulátor teljesítménykombinációját alkalmazza. A váltakozó áramú motorok nagyobb teljesítményűek, nagyobb hatásfokkal és karbantartásmentesek (nem kell szénkefét cserélni). A lítium akkumulátorok előnyei a nulla károsanyag-kibocsátás, az alacsony zajszint, a hosszú akkumulátor-élettartam, a gyors töltés támogatása és a hosszú élettartam.
2.Meddig használható egyetlen töltéssel? Mennyi ideig tart a töltés?
V: Teljesen feltöltött állapotban normál állapotban általában több mint 8 órán keresztül működik. Támogatja a DC gyorstöltést, és körülbelül 1,5-2 óra alatt teljesen feltölthető. Körülbelül 8-10 órát vesz igénybe az AC lassú töltés használata. Javasoljuk, hogy a gyorstöltéshez ebédszüneteket és egyéb munkaszüneteket használjunk, amivel folyamatos, éjjel-nappali működés érhető el.
3.Mely talajfelületeken használható?
V: Alkalmas szilárd és sík beltéri és kültéri padlókhoz, például cementpadlóhoz, aszfaltpadlóhoz stb. Mászóképessége ≥30%, képes kezelni a gyakori lejtőket és az enyhén egyenetlen utakat. Egyenetlen talaj esetén elengedhetetlen a gödörvédelmi rendszer (opcionális) használata a berendezés vízszintbe állításához a biztonság érdekében.
4. Melyek a berendezés alapvető biztonsági védőberendezései?
V: Többféle biztonsági védelemmel van felszerelve, beleértve
• Dőlésvédelem: Automatikus riasztás és leállítás, ha a dőlés meghaladja a határértéket.
• Sürgősségi ereszkedési eszköz: Kézi biztonságos süllyedés hirtelen áramszünet esetén.
• Vészkormányzás: Készenléti állapot arra az esetre, ha a főkormányzás meghibásodik.
• Riasztóberendezések és figyelmeztető lámpák: Figyelmeztesse az embereket működés közben.
• Ütközésgátló korlátok, biztonsági kötél felfüggesztési pontok stb.
5. Milyen ellenőrzéseket kell elvégezni a munka megkezdése előtt?
V: Napi munka előtti ellenőrzéseket kell végezni, beleértve:
• Ellenőrizze, hogy nincs-e deformáció vagy repedés a szerkezeten.
Ellenőrizze, hogy az akkumulátor töltöttsége elegendő-e.
Ellenőrizze, hogy az összes vezérlőfunkció (emelés, járás, vészleállítás) normális-e.
• Ellenőrizze a gumiabroncsok/kerekek kopási állapotát.
• Győződjön meg arról, hogy a biztonsági figyelmeztető berendezés megfelelően működik.
6. Bonyolult a napi karbantartás? Mik a fő karbantartási pontok?
V: A karbantartás viszonylag egyszerű.
Főleg körül forog
• Tisztítás: Tartsa tisztán az egész járművet, különösen a hengereket, csúszkákat és kitámasztókarokat.
• Ellenőrzés: Rendszeresen ellenőrizze, hogy a rögzítőelemek meglazultak-e és a szerkezet nem sérült-e.
• Töltés: Kövesse a lítium akkumulátor karbantartási előírásait. Ne merítse ki vagy töltse fel. Tartson megfelelő mennyiségű energiát a hosszú távú tárolás előtt.
A váltakozó áramú motor alapvetően karbantartást nem igényel, így rengeteg munkát és költséget takarít meg.
