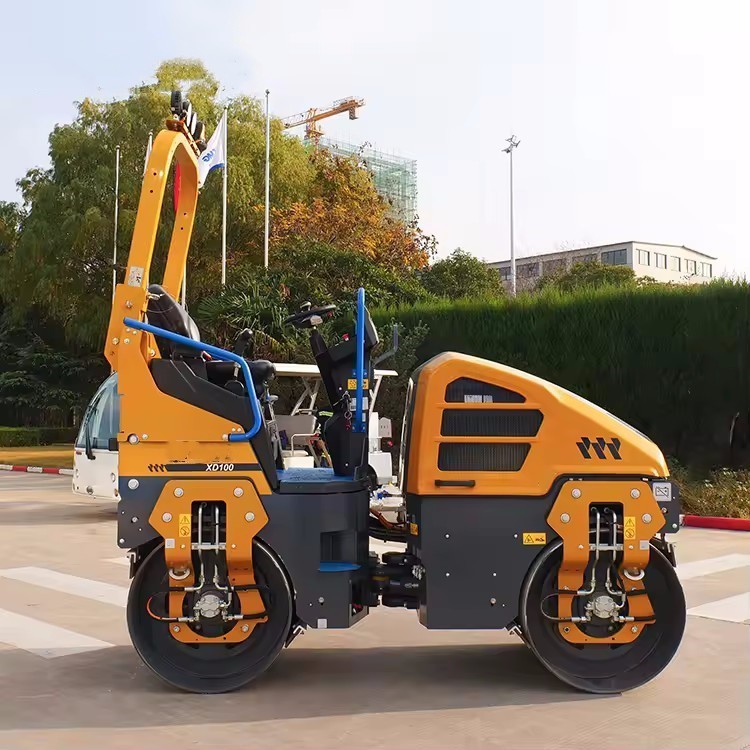

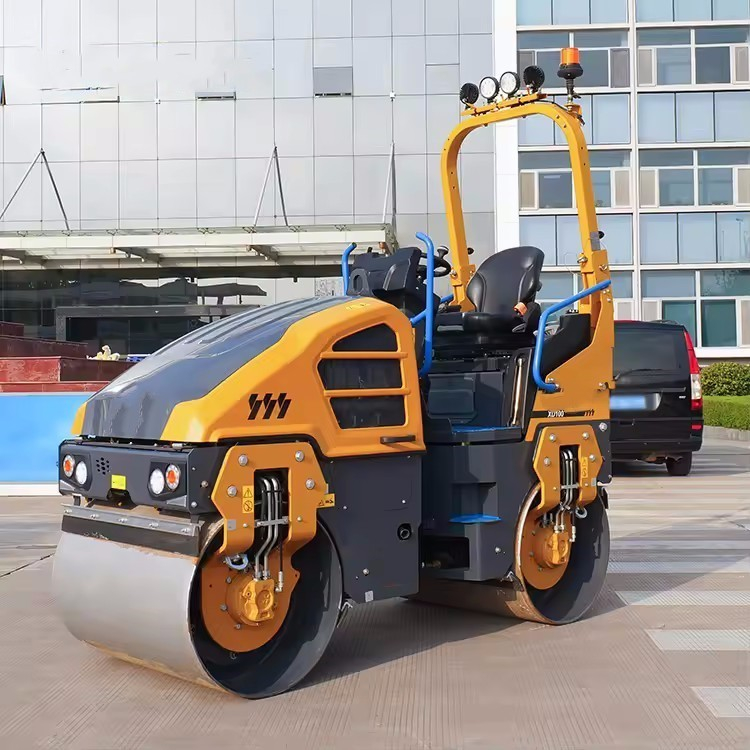

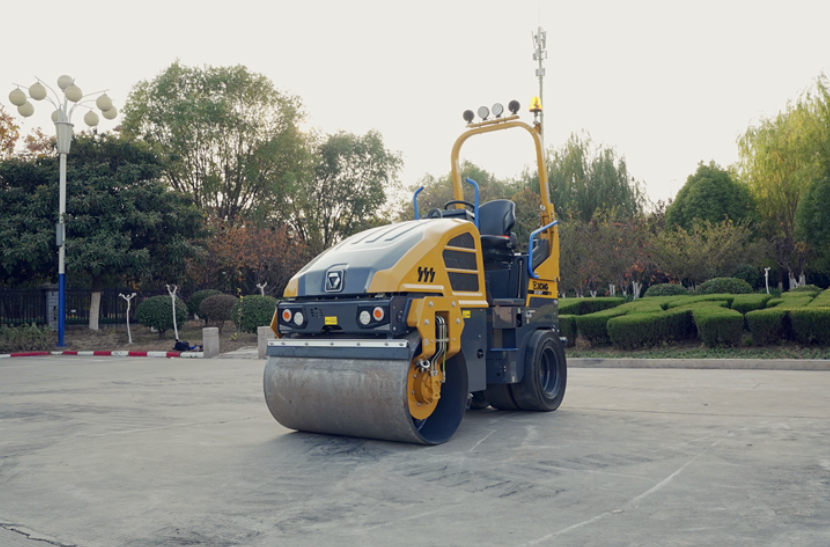

Termék bemutatása
Az XD100 henger egy nagyon kiforrott és klasszikus termék. Az XCMG nehézgépgyártás kiváló génjeit örökli, és különösen a költséghatékonyság, a tartósság és a könnyű karbantartás tekintetében tűnik ki. Földmunkával és útalapépítéssel foglalkozó építőipari egységeknél megbízható, stabil értéket teremtő gyártóeszköz.
Termékelőny
Erős tömörítési kapacitás: nagy kapacitású, dedikált motorral és hatékony vibrációs rendszerrel felszerelt, erős gerjesztő erővel, mély behatási mélységgel és nagy tömörítési hatékonysággal rendelkezik.
Kiemelkedő megbízhatóság: A kulcselemek (például motorok, sebességváltók, hajtótengelyek és hidraulikus elemek) mind ismert hazai és nemzetközi márkáktól származnak. Az egész gép erős szerkezettel rendelkezik, és alkalmazkodik a kemény munkakörülményekhez.
Kiváló kezelési kényelem: fényűző, légkondicionált fülkével felszerelt, széles látómezőt kínál. A vezérlőrendszer megfelel az ergonómiának, csökkentve a vezető munkaintenzitását.
Kényelmes karbantartás és karbantartás: A motorháztető nagy szögben nyitható, a napi ellenőrzési és karbantartási pontok pedig könnyen elérhetőek, így a karbantartás kényelmes és hatékonyan csökkenthető az állásidő.
Széleskörű alkalmazhatóság: Különféle anyagok, például homok, kavics, zúzott kő, aszfaltbeton tömörítésére használható.
Műszaki paraméterek
|
Tétel
|
Tartalom
|
Egység
|
XD100
|
|
Súlyok
|
Üzemi súly
|
kg
|
2650
|
|
Maximális üzemi súly
|
kg
|
3250
|
|
Első tengely súlya
|
kg
|
1250
|
|
Hátsó tengely tömege
|
kg
|
1400
|
|
Statikus lineáris terhelés
|
N/cm
|
122/137
|
|
Manőverezhetőség
|
Működési sebesség
|
km/h
|
0-10
|
|
Osztályozhatóság
|
%
|
30
|
|
Minimális fordulási sugár (külső)
|
mm
|
3600
|
|
Minimális hasmagasság
|
mm
|
275
|
|
Kerékbázis
|
mm
|
1773
|
|
Kormányzási szög
|
°
|
±32
|
|
Lengésszög
|
°
|
±8
|
|
Tömörítési paraméterek
|
Rezgés frekvencia
|
Hz
|
63/67
|
|
Névleges amplitúdó
|
mm
|
0.5
|
|
Gerjesztő erő
|
kN
|
30/34
|
|
Dob átmérője
|
mm
|
720
|
|
Dob szélessége
|
mm
|
1000
|
|
Motor
|
Modell
|
|
D1803
|
|
Kibocsátás
|
|
EU Stage V/EPA TIER4F
|
|
Névleges teljesítmény
|
KW
|
24.6
|
|
Névleges sebesség
|
r/perc
|
2400
|
|
Kapacitások
|
Üzemanyag tartály
|
L
|
35
|
|
Víztartály
|
L
|
210
|
A termék felhasználása
Autópálya: Az aljzat és az alapréteg tömörítése.
Vasúti aljzat: A vasúti alapréteg tömörítése.
Repülőtéri kifutópálya: Az alapréteg és a kötény tömörítése.
Nagy gátak és tározók: Föld- és kőfalak tömörítése.
Ipari telephelyek és kikötők: Alapok és raktárudvarok tömörítése.
Egyéb nagyszabású infrastruktúra-építési projektek.
Termék használati útmutató
Használat előtt ellenőrizze az olajszintet. Indítás utáni előmelegítéshez üresjáratban. Válassza ki a megfelelő amplitúdót és frekvenciát az anyag alapján. A vibráció járáskor kezdődik, és előre haladva megáll. Nehéz utakon a vibrációt nem szabad aktiválni. Forduláskor lassan forgassa el a kormánykereket. A művelet után tisztítsa meg a gépet, állítsa le sík talajon és használja a kéziféket. A részletes kezeléshez kérjük, olvassa el a véletlenszerű használati útmutatót.
GYIK
1.Hogyan kell kiválasztani az XD100 rezgési frekvenciáját és amplitúdóját?
V: Kövesse a 'először statikus nyomás, majd rezgés', 'előbb gyenge rezgés, majd erős rezgés' és 'előbb alacsony frekvencia, majd magas frekvencia' elvét.
Nagy amplitúdójú (~1,8 mm)/alacsony frekvencia: Alkalmas vastag rétegek, agyagos talaj és kavics tömörítésére, erős ütési erővel és mély behatási mélységgel.
Alacsony amplitúdó (~0,9 mm)/nagy frekvencia: Alkalmas vékony rétegek, nem agyagos talaj és aszfalt felületi rétegek tömörítésére, laposabb felületet és nagyobb sűrűséget érhet el.
2.Mit tegyek, ha úgy érzem, hogy a teljesítmény nem elegendő, amikor az úthenger lejtőn mászik vagy dolgozik?
V: Kérjük, ellenőrizze
A motor gázkarja a névleges fordulatszámon van-e.
Eltömődött a légszűrő?
Ellenőrizze, hogy a dízelszűrő nincs-e eltömődve, és nincs-e akadály az üzemanyag áramlásában.
Ellenőrizze, hogy nincs-e csúszás a tengelykapcsolóban (szakszerű ellenőrzés szükséges).
3.Mitől tér el a jármű az irányból vezetés vagy munka közben?
V: A fő okok a következők
Ha a gumiabroncsok nyomása a bal és a jobb oldalon nem egyenletes: Először ellenőrizze, és állítsa be ugyanazt a szabványos nyomást.
A fék nem teljes kioldása: Az egyik oldalon lévő fékek blokkolhatnak.
A gumiabroncsok kopásának súlyossága változó.
4. Milyen ellenőrzéseket kell elvégezni a napi indítás előtt?
V: Három ellenőrzést kell végrehajtani:
Ellenőrizze az olajat: A motorolaj, a dízelolaj, a hidraulikaolaj és a hűtőfolyadék a normál tartományon belül van-e.
Ellenőrizze a vizet: a hűtőfolyadék szintjét és hogy nincs-e szivárgás.
Ellenőrizze az elektromosságot: Az akkumulátor csatlakozása szoros-e, és hogy a lámpák és a műszerek normálisak-e.
Környezeti ellenőrzés: Ellenőrizze a gumiabroncsok nyomását, nincs-e tapadás az acél kerekeken, és hogy nincs-e olaj- vagy vízszivárgás jele.
5. A vibrációs rendszer (vibrációs szelep/motor) a fő karbantartási pont? Milyen gyakran kell a hidraulika olajat cserélni?
V: Igen, a vibrációs hidraulikus rendszer a mag. A hidraulikaolajat és a szűrőelemet az első 500 üzemóra után ki kell cserélni. Ezt követően normál körülmények között 1000 óránként cserélni kell. Ha a munkakörnyezet zord, az olajcsere ciklusát megfelelően le kell rövidíteni.
6. Milyen típusú motorolajat és dízelt használjon a motorhoz?
V: Kérjük, válassza ki a motort szigorúan a motormárka kézikönyvének (Sanghaj/Weichai) követelményeinek megfelelően.
Motorolaj: Általában 15W-40-es CF-4 vagy magasabb fokozatú dízelmotorolaj ajánlott.
Dízel: Csak tiszta dízelolajat szabad használni, amely megfelel a nemzeti szabványoknak, például 0# vagy -10#. A kiválasztásnak a környezeti hőmérsékleten kell alapulnia. Gyenge minőségű dízel használata szigorúan tilos.
