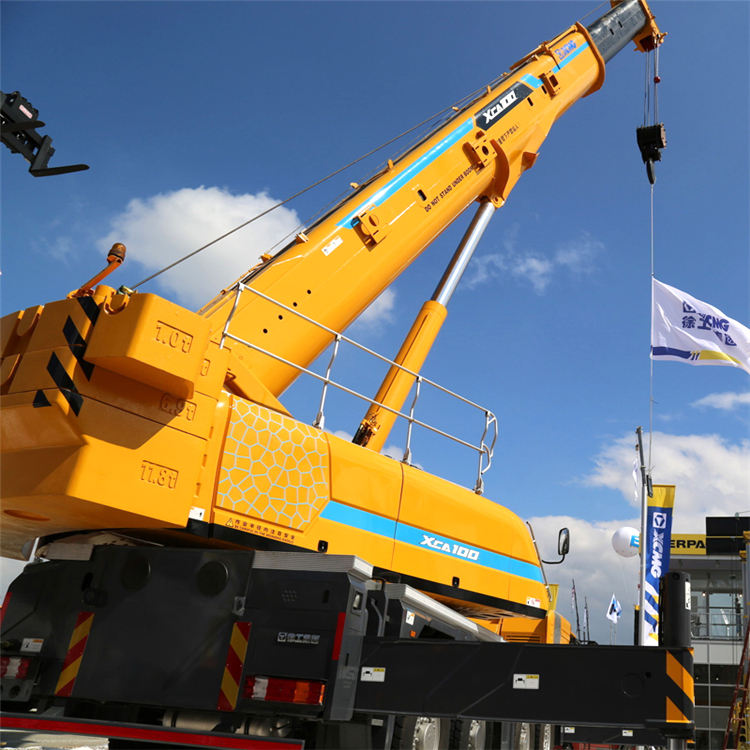

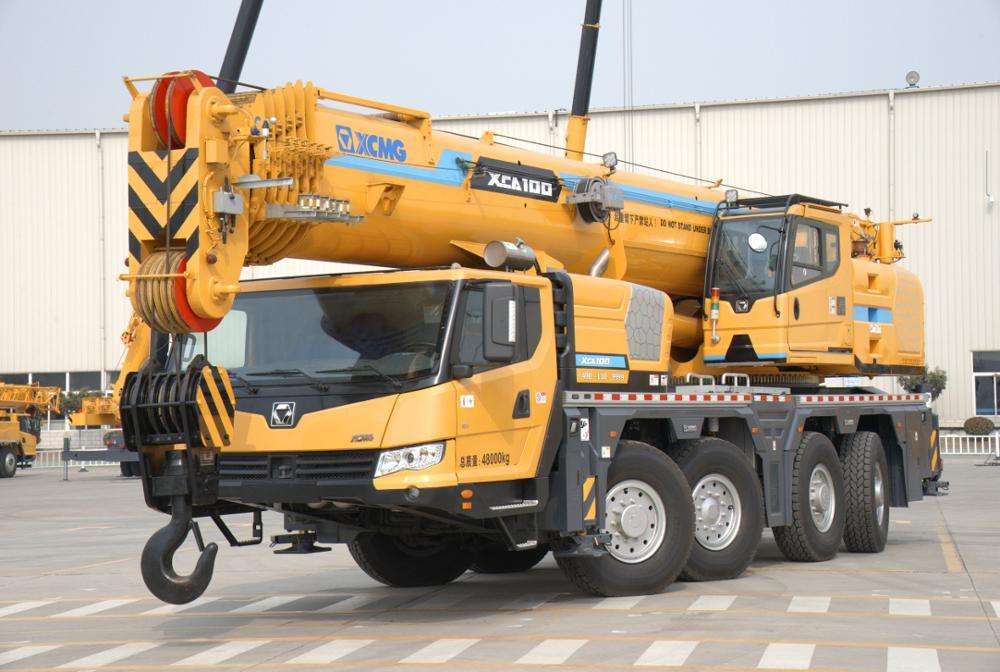

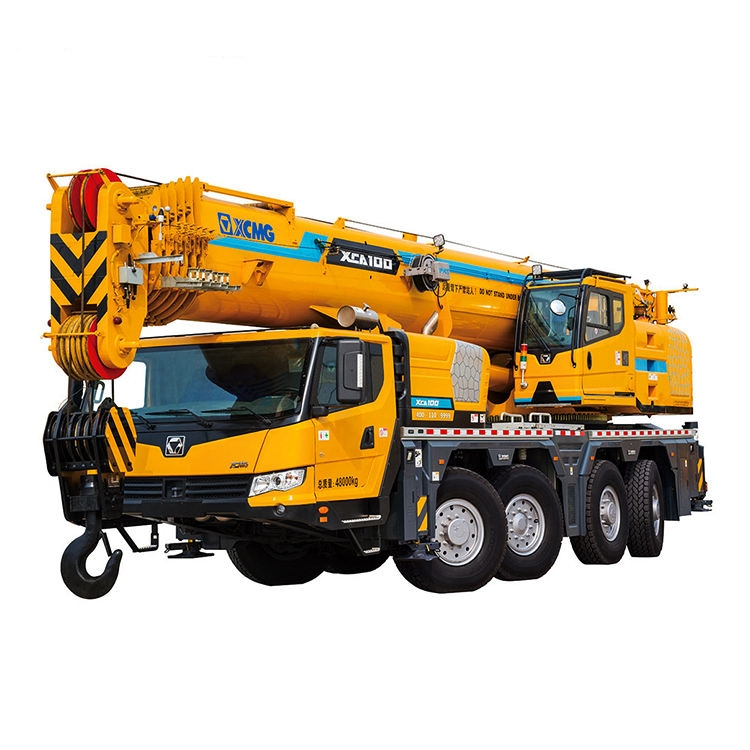

Введение продукта

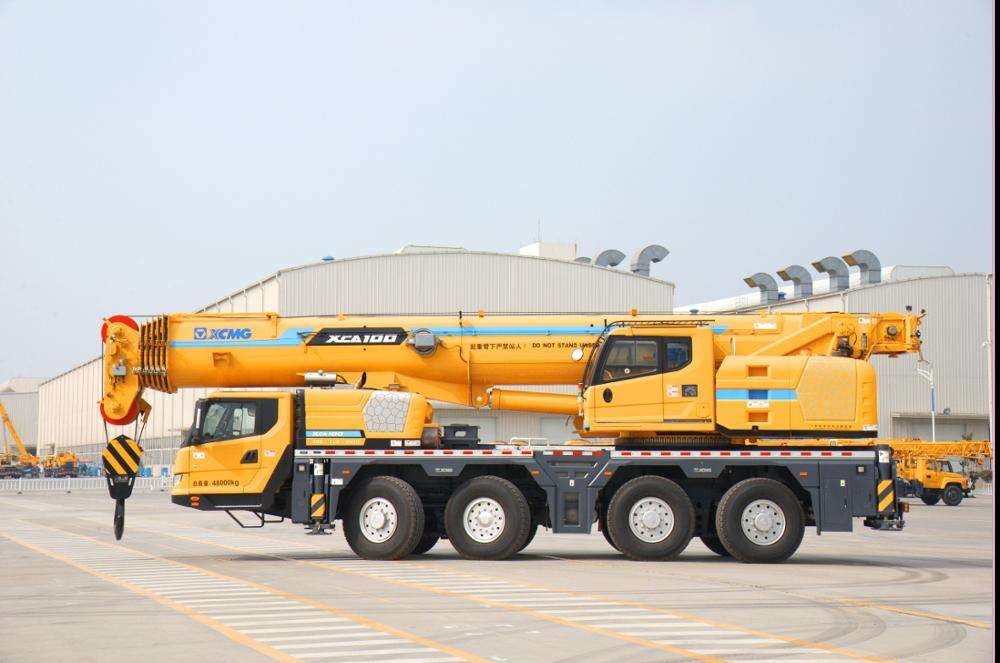

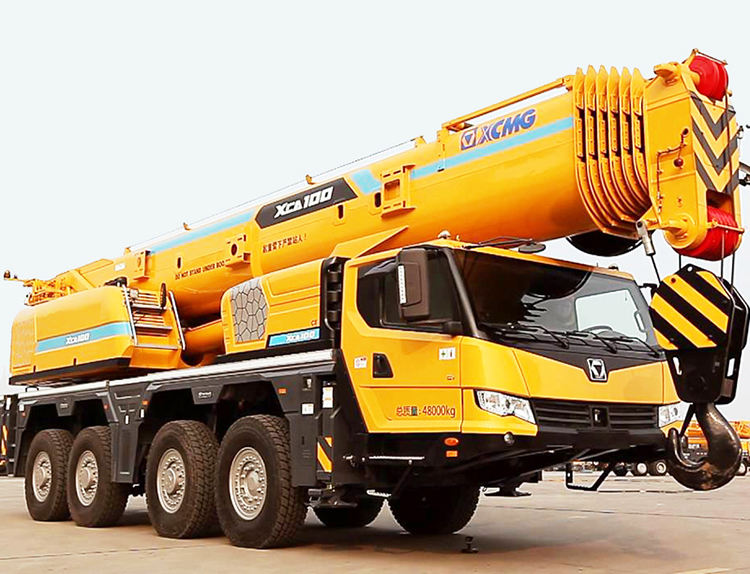

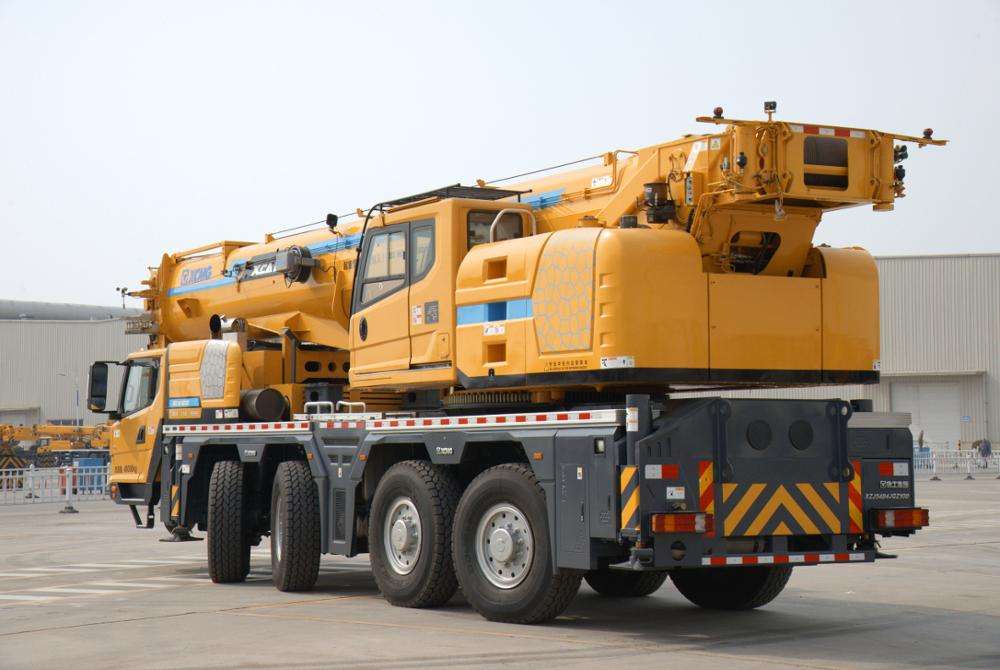

XCA100_M отличается интеллектуальным управлением и точным контролем. В нем используется гидравлическая система с замкнутым контуром и проверенный механизм с двумя переменными, обеспечивающие точное управление с плавной и стабильной работой. Его интеллектуальная технология перемещения обеспечивает адаптивное управление в реальном времени в различных условиях эксплуатации, обеспечивая оптимальные ходовые характеристики крана.
Преимущество продукта
Грузоподъемность занимает лидирующие позиции в отрасли благодаря высокой мощности, 4-осному экстремальному 100-тонному вездеходному крану с высоким интеллектуальным уровнем. Закрытая гидравлическая система подъема и поворота, оснащенная насосом большого объема, обеспечивающая высокую скорость подъема тяжелых грузов. Зрелый механизм с двумя переменными и точной тактикой управления, идеально стабильный. Мин. стабильная скорость подъема (на барабане) 2,5 м/мин, мин. стабильная скорость поворота 0,1°/с.
Благодаря первой в отрасли технологии многорежимного привода реализовано интеллектуальное управление в реальном времени различными условиями работы, что позволяет крану оптимизировать режим движения, а также повысить безопасность и надежность крана. Технология контроля нагрузки на ось: правильная передача (включенная высшая передача) и режим движения оси автоматически подбираются с помощью технологии контроля нагрузки на ось, что обеспечивает защиту безопасности крана во время движения.
Технические параметры
|
Элемент
|
Спецификация
|
Единица
|
|
Общая длина
|
13180
|
мм
|
|
Общая ширина
|
2750
|
мм
|
|
Общая высота
|
4000
|
мм
|
|
Колесная база
|
2340
|
мм
|
|
Общая масса автомобиля в походной конфигурации
|
48000
|
кг
|
|
Осевая нагрузка
|
12000x4
|
кг
|
|
Номинальная мощность двигателя
|
174/2300
|
145/2200
|
кВт/(об/мин)
|
|
Номинальный крутящий момент двигателя
|
854/1400
|
750/1200-1600
|
Нм/(об/мин)
|
|
Макс. скорость движения
|
80
|
км/ч
|
|
Мин. скорость движения
|
3
|
км/ч
|
|
Мин. диаметр поворота
|
18
|
м
|
|
Макс. способность преодолевать подъемы
|
60
|
%
|
|
Мин. дорожный просвет
|
280
|
мм
|
|
Угол подхода
|
17
|
°
|
|
Угол съезда
|
16.5
|
°
|
|
Тормозной путь (при 30 км/ч, полная нагрузка)
|
≤10
|
м
|
|
Расход масла на 100км
|
60
|
л
|
Использование продукта
1. Строительство мостов и подъем крупных конструкций.
Имея максимальную номинальную грузоподъемность 100 тонн, длину основной стрелы до 60 метров и максимальную высоту подъема 88 метров, XCA100_M идеально подходит для подъема сегментов сборных железобетонных мостов, систем мостовых настилов и других крупных конструктивных элементов. Его мощные подъемные характеристики и точные микроперемещения обеспечивают точное позиционирование тяжелых грузов.
2. Обновление городов и строительные площадки
В проектах реконструкции и строительства городов XCA100_M эффективно и гибко справляется с тяжелыми строительными материалами, сборными железобетонными компонентами и оборудованием. Его компактный дизайн и несколько режимов рулевого управления облегчают маневренность и работу в ограниченном городском пространстве, сводя к минимуму помехи для окружающего движения.
4. Деятельность энергетического сектора
В портах, на нефтяных месторождениях и других энергетических объектах XCA100_M позволяет выполнять задачи по установке, техническому обслуживанию и погрузке/разгрузке оборудования. Его превосходные внедорожные качества и независимая система подвески позволяют работать на частично пересеченной или пересеченной местности.
5. Установка и эксплуатация промышленного оборудования
На промышленных предприятиях, в шахтах и фабриках этот кран облегчает установку, транспортировку и обслуживание крупного производственного оборудования и тяжелой техники. Интеллектуальная технология стрелы и возможности точного управления обеспечивают безопасное и эффективное выполнение этих критически важных задач по позиционированию.
6. Транспортно-логистические узлы
В транспортных узлах, логистических центрах и портовых терминалах XCA100_M выполняет погрузку/разгрузку контейнеров, обработку крупных грузов и обслуживание инфраструктуры. Высокая скорость движения позволяет быстро перемещаться между различными рабочими площадками.
Руководство по эксплуатации продукта
Предоперационная подготовка
Перед началом работы проведите комплексную проверку оборудования, включая внешнее состояние, гидравлическую систему, систему питания, систему перемещения, систему управления и устройства безопасности. Убедитесь, что автомобиль находится в неподвижном положении. Проверьте топливо, моторное масло, уровень охлаждающей жидкости и заряд аккумулятора.
Стартап и путешествия
Прежде чем начать, убедитесь, что поблизости нет персонала. Убедитесь, что оборудование находится на нейтральной передаче. Поверните ключ в положение «ВКЛ» для самопроверки. Поработайте на холостом ходу 3-5 минут, чтобы прогреться. Во время движения поддерживайте скорость не более 5 км/ч на ровной поверхности. При движении по склонам используйте пониженную передачу. Избегайте блокировки одной колеи или резких поворотов во время рулевого управления.
Часто задаваемые вопросы
1. КАК СПРАВИТЬСЯ С ЧРЕЗМЕРНО ВЫСОКОЙ ТЕМПЕРАТУРОЙ ГИДРАВЛИЧЕСКОГО МАСЛА?
Проверьте, не засорен ли охладитель гидравлического масла, не ухудшилось ли качество гидравлического масла или не слишком ли высокое давление в системе. Очистите охладитель, замените гидравлическое масло и отрегулируйте давление в системе до стандартных значений.
2. КАК РЕШИТЬ ВЕДЛЕННУЮ И СЛАБУЮ ГИДРАВЛИЧЕСКУЮ РАБОТУ?
Проверьте, не слишком ли низок уровень гидравлического масла, приемлемо ли качество масла или не изношен ли главный насос. Долейте или замените гидравлическое масло, проверьте или замените гидравлический насос.
3. ЧТО, ЕСЛИ СМАЗОЧНЫЕ НИППЕЛИ ЗАБОРКИ ГРЯЗЬЮ И НЕ ПОДАЮТ СМАЗКУ?
Сначала тщательно очистите сосок от внешних загрязнений. Затем тонкой иглой очистите внутренний стальной шарик. Наконец, повторите попытку нанесения смазки.
4. МОЖЕТ ЛИ СТАНДАРТНЫЙ ИНСТРУМЕНТ ЗАМЕНИТЬ СПЕЦИАЛИЗИРОВАННЫЙ ИНСТРУМЕНТ, УКАЗАННЫЙ В РУКОВОДСТВЕ ПО ОБОРУДОВАНИЮ?
Сильно обескуражен. Специализированные инструменты предназначены для обеспечения качества и безопасности технического обслуживания. Замены могут привести к повреждению или неточности данных.
5. КАКИЕ ПРЕДМЕТЫ ДОЛЖНЫ ПЕРЕДАВАТЬСЯ ВМЕСТЕ С ОБОРУДОВАНИЕМ ПРИ ПЕРЕХОДЕ ПРАВА СОБСТВЕННОСТИ?
Включите руководство по эксплуатации автомобиля, записи о техническом обслуживании, запасные ключи, специальные приспособления и неиспользованные оригинальные заводские фильтры и жидкости.
6. СТРАННЫЕ ШУМЫ ИЗ РАЗЛИЧНЫХ КРЫШЕК ОБОРУДОВАНИЯ?
Ослабленные крепления или замки или устаревшие/вышедшие из строя амортизирующие резиновые прокладки.
