مقدمة المنتج

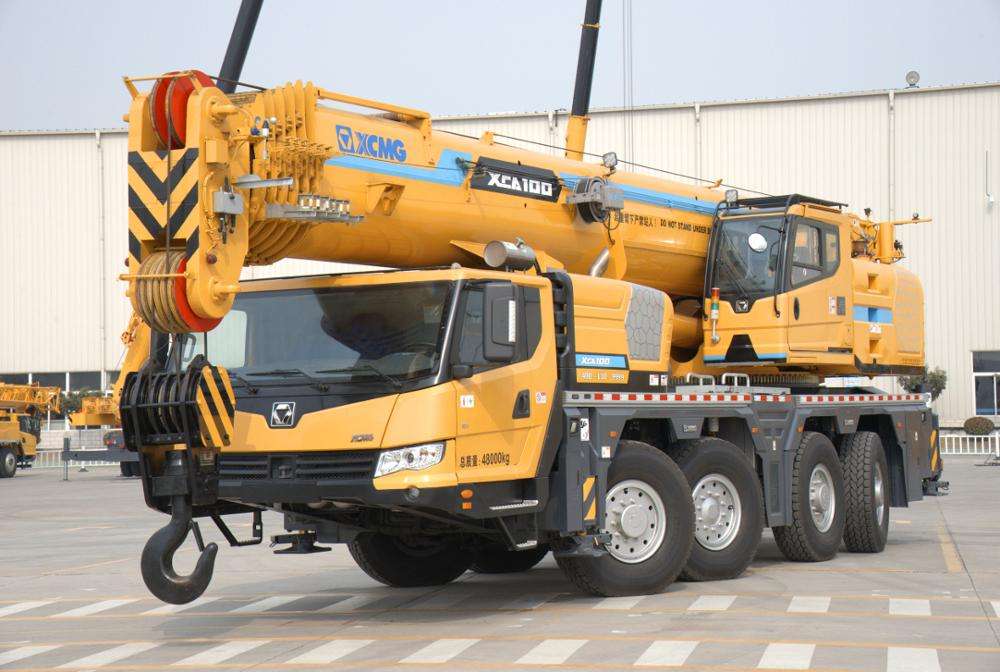

يؤكد XCA100_M على التشغيل الذكي والتحكم الدقيق. إنه يستخدم نظامًا هيدروليكيًا مغلق الحلقة وآلية مزدوجة المتغير مثبتة، مما يوفر تحكمًا محسنًا مع أداء سلس ومستقر. تتيح تقنية السفر الذكية الخاصة بها التحكم التكيفي في الوقت الفعلي عبر ظروف التشغيل المتنوعة، مما يضمن أداء السفر الأمثل للرافعة.
ميزة المنتج
تأخذ قدرة الرفع زمام المبادرة في الصناعة بفضل القوة القوية، الرافعة ذات 4 محاور القصوى التي تبلغ 100 طن لجميع التضاريس مع مستوى ذكي عالٍ. نظام هيدروليكي مغلق لنظام الرفع والدوران، مزود بمضخة كبيرة الإزاحة، وسرعة الرفع مع الحمل الثقيل عالية. آلية ناضجة مزدوجة المتغير مع تكتيك تحكم دقيق، ومطابقة ثابتة تمامًا. دقيقة. سرعة رفع ثابتة (عند الأسطوانة) 2.5 م/دقيقة، ودقيقة. سرعة الدوران مستقرة 0.1 درجة / ثانية.
مع إطلاق تقنية الدفع متعدد الأوضاع لأول مرة في الصناعة، يتم تحقيق التحكم الذكي في الوقت الفعلي لظروف العمل المختلفة بحيث تتمتع الرافعة بحالة سفر محسنة ويتم تحسين سلامة وموثوقية الرافعة. تقنية مراقبة حمل المحور: تتم مطابقة الترس المناسب (أعلى ترس مشغول) ووضع قيادة المحور تلقائيًا من خلال تقنية مراقبة حمل المحور، والتي توفر الحماية لسلامة الرافعة أثناء السفر.
المعلمات التقنية
|
غرض
|
مواصفة
|
وحدة
|
|
الطول الكلي
|
13180
|
مم
|
|
العرض الإجمالي
|
2750
|
مم
|
|
الارتفاع الكلي
|
4000
|
مم
|
|
قاعدة العجلات
|
2340
|
مم
|
|
إجمالي كتلة السيارة في تكوين السفر
|
48000
|
كجم
|
|
تحميل المحور
|
12000x4
|
كجم
|
|
قوة المحرك المقدرة
|
174/2300
|
145/2200
|
كيلووات / (ص / دقيقة)
|
|
عزم دوران المحرك المقدر
|
854/1400
|
750/1200-1600
|
نانومتر / (ص / دقيقة)
|
|
الأعلى. سرعة السفر
|
80
|
كم/ساعة
|
|
دقيقة. سرعة السفر
|
3
|
كم/ساعة
|
|
دقيقة. قطر الدوران
|
18
|
م
|
|
الأعلى. القدرة على الصعود
|
60
|
%
|
|
دقيقة. الخلوص الأرضي
|
280
|
مم
|
|
زاوية الاقتراب
|
17
|
°
|
|
زاوية المغادرة
|
16.5
|
°
|
|
مسافة الكبح (عند 30 كم/ساعة، حمولة كاملة)
|
≥10
|
م
|
|
استهلاك الزيت لكل 100 كيلومتر
|
60
|
ل
|
استخدامات المنتج
1. بناء الجسور ورفع الهياكل الكبيرة
مع قدرة رفع قصوى مقدرة تبلغ 100 طن، وطول ذراع رئيسي يصل إلى 60 مترًا، وأقصى ارتفاع للرفع يبلغ 88 مترًا، فإن XCA100_M مناسب بشكل مثالي لرفع أجزاء الجسور مسبقة الصب، وأنظمة سطح الجسر، والمكونات الهيكلية الكبيرة الأخرى. يضمن أداء الرفع القوي وقدرات الحركة الدقيقة الدقيقة تحديد موضع الأحمال الثقيلة بدقة.
2. التجديد العمراني ومواقع البناء
في مشاريع البناء والتجديد الحضري، يتعامل XCA100_M بكفاءة مع مواد البناء الثقيلة والمكونات الجاهزة والمعدات بمرونة. يسهل تصميمها المدمج وأوضاع التوجيه المتعددة القدرة على المناورة والتشغيل في الأماكن الحضرية الضيقة، مما يقلل من تعطيل حركة المرور المحيطة.
4. عمليات قطاع الطاقة
في الموانئ وحقول النفط ومواقع الطاقة الأخرى، يدعم XCA100_M تركيب المعدات وصيانتها ومهام التحميل/التفريغ. تستوعب قدرتها الممتازة على الطرق الوعرة ونظام التعليق المستقل العمليات على الأراضي الوعرة أو الوعرة جزئيًا.
5. تركيب المعدات الصناعية ومعالجتها
داخل المنشآت الصناعية والمناجم والمصانع، تسهل هذه الرافعة تركيب ونقل وصيانة معدات الإنتاج الكبيرة والآلات الثقيلة. تضمن تقنية ذراع الرافعة الذكية وإمكانيات التحكم الدقيقة التنفيذ الآمن والفعال لهذه المهام الحاسمة لتحديد المواقع.
6. مراكز النقل والخدمات اللوجستية
في مراكز النقل والمراكز اللوجستية ومحطات الموانئ، يتعامل XCA100_M مع تحميل/تفريغ الحاويات ومناولة البضائع الكبيرة وصيانة البنية التحتية. تتيح سرعة السفر العالية إمكانية النقل السريع بين مواقع العمل المختلفة.
دليل تشغيل المنتج
التحضير قبل العملية
قبل التشغيل، قم بإجراء فحص شامل للمعدات، بما في ذلك الحالة الخارجية، النظام الهيدروليكي، نظام الطاقة، نظام السفر، نظام التحكم، وأجهزة السلامة. تأكد من أن السيارة في وضع ثابت. تحقق من الوقود وزيت المحرك ومستويات سائل التبريد وشحن البطارية.
البدء والسفر
قبل البدء، تأكد من عدم وجود أفراد بالقرب منك. تأكد من أن المعدات في حالة محايدة. أدر المفتاح إلى وضع 'ON' للفحص الذاتي. خاملاً لمدة 3-5 دقائق للإحماء. أثناء السفر، حافظ على سرعة أقل من 5 كم/ساعة على أرض مستوية. استخدم السرعة المنخفضة عند السفر على المنحدرات. تجنب القفل أحادي المسار أو المنعطفات الحادة أثناء التوجيه.
التعليمات
1. كيف يمكن التعامل مع الارتفاع المفرط في درجة حرارة الزيت الهيدروليكي؟
تحقق مما إذا كان مبرد الزيت الهيدروليكي مسدودًا، أو إذا كان الزيت الهيدروليكي قد تدهور، أو إذا كان ضغط النظام مرتفعًا جدًا. قم بتنظيف المبرد، واستبدل الزيت الهيدروليكي، واضبط ضغط النظام على القيم القياسية.
2. كيفية حل التشغيل الهيدروليكي البطيء والضعيف؟
تحقق مما إذا كان مستوى الزيت الهيدروليكي منخفضًا جدًا، أو إذا كانت جودة الزيت مقبولة، أو إذا كانت المضخة الرئيسية متآكلة. قم بملء الزيت الهيدروليكي أو استبداله، وفحص المضخة الهيدروليكية أو استبدالها.
3. ماذا لو كانت حلمات الشحوم مسدودة بالأوساخ ولا يمكن توزيع الشحوم؟
أولاً، قومي بتنظيف الحلمة من الأوساخ الخارجية جيدًا. ثم استخدم إبرة دقيقة لمسح الكرة الفولاذية الداخلية. وأخيرا، حاول تطبيق الشحوم مرة أخرى.
4. هل يمكن للأدوات القياسية أن تحل محل الأدوات المتخصصة المحددة في دليل المعدات؟
محبط بشدة. تم تصميم الأدوات المتخصصة لضمان جودة الصيانة والسلامة. قد تتسبب البدائل في حدوث ضرر أو بيانات غير دقيقة.
5. ما هي العناصر التي ينبغي نقلها إلى جانب المعدات أثناء نقل الملكية؟
تضمين دليل المركبة وسجلات الصيانة والمفاتيح الاحتياطية والملحقات المتخصصة وفلاتر وسوائل المصنع الأصلية غير المستخدمة.
6. أصوات غريبة صادرة عن أغطية مختلفة للمعدات؟
أدوات تثبيت أو أقفال مفكوكة، أو وسادات مطاطية قديمة أو فاشلة في امتصاص الصدمات.
