Paletli ekskavator uchun og'ir yuk ekskavatorini sozlash Shim XE2000.02-28 318301285

XE2000 ekskavatorni sozlash bo'yicha qo'llanma

Mahsulotga umumiy nuqtai

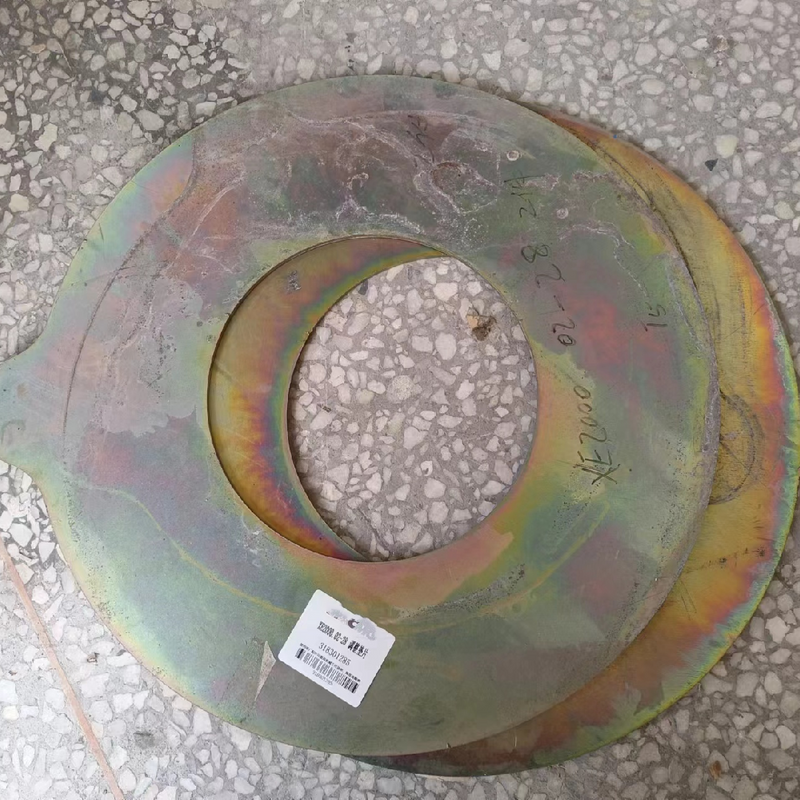

XE2000.02-28 modeli 318301285-raqamli sozlovchi shim - bu XE2000 og'ir yuk ko'taruvchi tog'-kon paletli ekskavatorlari uchun mo'ljallangan maxsus yuqori aniqlikdagi mexanik aksessuar. Muhim yupqa yassi strukturaviy komponent sifatida u birinchi navbatda ekskavatorning bom pinlari, qo'l pinlari, chelak pinlari va bog'lovchi novda tuzilmalarini o'z ichiga olgan yadro harakatlanuvchi birikmalariga qo'llaniladi. U yig'ish bo'shlig'ini sozlash, struktura holatini kalibrlash va operatsion aşınma kompensatsiyasi kabi asosiy funktsiyalarni bajaradi.

Yuqori sifatli konstruktiv po'latdan ishlab chiqarilgan va standartlashtirilgan issiqlik bilan ishlov berish va korroziyaga qarshi professional sirtni pardozlash orqali qayta ishlangan bu shim XE2000 ekskavatorlarining asl zavod yig'ish standartlariga to'liq mos keladigan mukammal tekislik, o'ta aniq o'lchovli bardoshlik va ajoyib aşınma qarshilikka ega. Haqiqiy ishda u mos keladigan qismlar orasidagi ishqalanish va eskirishni samarali ravishda kamaytirishi, mexanik ish shovqinini kamaytirishi, elektr uzatish samaradorligini oshirishi va XE2000 ekskavatorlarining ochiq kon, tosh karerlari va keng ko'lamli infratuzilma qurilishi kabi og'ir ish stsenariylarida uzoq muddatli barqaror va xavfsiz ishlashini kafolatlashi mumkin.

Mahsulot afzalliklari

Ultra aniq o'lchovli nazorat

Ilg'or CNC nozik ishlov berish texnologiyasini qo'llagan holda, ushbu sozlash moslamasi ± 0,01 mm qattiq bardoshlik bilan izchil umumiy qalinlik va yuqori tekislikka erishadi. O'lchovli parametrlar asl jihoz qismlari bilan juda mos keladi, ular mexanik qismlarni yig'ish bo'shliqlarini aniq to'ldirishga qodir. Bu ekskavatorning harakatlanuvchi konstruksiyalarini aniq muvofiqlashtirishni ta'minlab, og'ir yukli ish davrlarida bo'shliqning og'ishidan kelib chiqadigan uskunaning bo'shashmasligi, konstruktiv ofset va operatsion tiqilib qolishdan samarali qochadi.

Yuqori chidamlilik va uzoq muddatli aşınma qarshilik

Tanlangan yuqori sifatli yuqori uglerodli strukturaviy po'lat standartlashtirilgan ko'p bosqichli issiqlik bilan ishlov berish jarayoni bilan birlashtirilgan asosiy material bo'lib xizmat qiladi. Tayyor shimning qattiqligi 70-90 HRB ga etadi, mexanik ishqalanishga, zarba kuchiga va uzoq muddatli og'ir bosimli ekstruziyaga kuchli qarshilik ko'rsatadi. U doimiy og'ir ish sharoitida deformatsiyalanmaydi, yorilib ketmaydi yoki shikastlanmaydi, aksessuarning xizmat qilish muddatini sezilarli darajada uzaytiradi va tez-tez qismlarni almashtirish muammolarini kamaytiradi.

100% original uskunaning mosligi

XE2000 tog'-kon ekskavatorlarining original dizayn parametrlari va o'rnatish standartlariga qat'iy muvofiq ishlab chiqilgan, shimning umumiy o'lchami, o'rnatish kalibri va bo'shliqqa moslashish ko'rsatkichlari uskunaning qo'shma yig'ish talablariga to'liq mos keladi. Ikkilamchi kesish, burg'ulash yoki boshqa o'zgartirish operatsiyalari kerak emas, to'g'ridan-to'g'ri o'rnatish va tez almashtirishni qo'llab-quvvatlaydi, bu joylarda texnik xizmat ko'rsatish vaqtini sezilarli darajada tejaydi va mehnat xarajatlarini kamaytiradi.

Zo'r korroziyaga qarshi va ob-havoga qarshilik

Oddiy va samarali o'rnatish va almashtirish

O'ta yupqa va engil konstruktiv dizaynga ega bo'lgan shimni joyida olib yurish va ishlatish oson. Kundalik o'rnatish va almashtirish kalit va tornavida kabi an'anaviy qo'l asboblari bilan yakunlanishi mumkin. Operatsion jarayoni oddiy va intuitiv bo'lib, professional texnik ma'lumot talab qilinmaydi. Bu uskunaga texnik xizmat ko'rsatishning to'xtab qolish vaqtini samarali ravishda qisqartiradi va qurilish texnikasining umumiy ish samaradorligini oshiradi.

Uskunani himoya qilish uchun yuqori xarajat samaradorligi

Yig'ish bo'shliqlarini aniq optimallashtirish va asosiy komponentlarning tabiiy eskirishini qoplash orqali shim asosiy yuqori xarajatli qismlarni, shu jumladan pin vallar, mil gilzalari va bo'g'in tuzilmalarini ortiqcha ishqalanish va zarba shikastlanishidan saqlaydi. Bu zaif yadro komponentlarining ishlamay qolish darajasini pasaytiradi, umumiy uskunaga texnik xizmat ko'rsatish chastotasini qisqartiradi va XE2000 ekskavatorlarining uzoq muddatli foydalanish va texnik xizmat ko'rsatish xarajatlarini samarali nazorat qiladi.

Mahsulot spetsifikatsiyalari

Mahsulot ilovalari

XE2000 maxsus sozlash moslamasi (Model: XE2000.02-28, Qism №: 318301285) XE2000 og'ir yuk ko'taruvchi kon paletli ekskavatorlar uchun professional eksklyuziv aksessuardir. Bu ekskavatorning mexanik uzatish va harakatlanuvchi tizimlarining barqaror ishlashi uchun ishonchli kafolatni ta'minlovchi bir nechta murakkab ish stsenariylarida keng qo'llaniladi.

Ochiq usulda qazib olish ishlari

Ko'mir va temir rudalarini qazib olish kabi ochiq usulda qazib olish stsenariylarida shim XE2000 ekskavator bom, qo'l va chelak qo'shma konstruktsiyalarining bo'shliqlarini sozlash uchun ishlatiladi. U uzoq muddatli og'ir yuk bilan ishlash va tez-tez ishqalanish natijasida yuzaga keladigan strukturaning aşınmasını qoplaydi, komponentlarning bo'shashmasligi va joylashuvning og'ishini samarali oldini oladi. Uskunaning uzluksiz va barqaror ishlashini ta'minlash uchun yuqori chang va yuqori tebranishli kon muhitiga moslashadi.

Karer va qattiq tosh qazish

Karerlarda qattiq toshlarni qazish, maydalash va agregatlarni qayta ishlash jarayonida mahsulot ekskavatorning harakatlanuvchi qismlarini yig'ish aniqligini kalibrlaydi. U tosh ta'siri va mexanik charchoqning aşınması natijasida hosil bo'lgan yig'ish bo'shliqlarini to'ldiradi, yadro bo'g'inlarining mos keladigan darajasini optimallashtiradi, uskunaning ish shovqinini kamaytiradi va pin vallar va mil yengi qismlarining muddatidan oldin eskirishini va shikastlanishini oldini oladi.

Katta miqyosdagi tuproq ishlari va infratuzilma loyihalari

Bu yirik muhandislik stsenariylari, jumladan, suvni muhofaza qilish to'g'onini qurish, avtomobil yo'llari va temir yo'l poydevorini yotqizish va portni kengaytirish loyihalari uchun javob beradi. Shim ekskavator bo'g'inlarining aniq hizalanishini va optimal yig'ish bo'shliqlarini saqlaydi, uskunaning umumiy mexanik uzatish samaradorligini yaxshilaydi, ish qarshiligini pasaytiradi va ekskavatorning umumiy xizmat muddatini samarali ravishda uzaytiradi.

Kundalik uskunaga texnik xizmat ko'rsatish va eskirish uchun kompensatsiya

XE2000 ekskavatorlari uchun an'anaviy standart texnik xizmat ko'rsatish qismi sifatida u har kuni uskunani tekshirish va texnik xizmat ko'rsatishda eskirgan, deformatsiyalangan va eskirgan eski shimlarni almashtirishi mumkin. U komponentlarni yig'ish bo'shliqlarini aniq ta'mirlaydi, uskunaning dastlabki zavod optimal ish holatini tiklaydi va ekskavatorning barqaror ishlashini ta'minlaydi.

Ekstremal qattiq muhitga moslashish

Past haroratga mukammal qarshilik, yuqori harorat barqarorligi va korroziyaga qarshi ishlashi bilan shim yuqori balandlikdagi sovuq hududlar, o'ta past haroratli hududlar va nam qirg'oq hududlari (Avstraliya, Janubiy Amerika, Markaziy Osiyo va boshqa hududlarni qamrab oladi) kabi ekstremal ish sharoitlariga moslasha oladi. Ekskavatorlarning normal ishlashini ta'minlash uchun murakkab iqlim sharoitida barqaror strukturaviy va ish ko'rsatkichlarini saqlaydi.

Foydalanish bo'yicha ko'rsatmalar (o'rnatish, almashtirish va xavfsizlik xususiyatlari)

1. O'rnatishdan oldingi tayyorgarlik ishlari

O'rnatishni boshlashdan oldin, birinchi navbatda, XE2000 ekskavator dvigatelini o'chiring, butun uskunani tuzatish uchun paqirni erga barqaror qo'ying va ekskavatorning tasodifiy ishga tushishi yoki joyidan siljishini oldini olish uchun elektr ta'minotini to'liq uzib qo'ying va joylarda qurilish xavfsizligini ta'minlang.

Shim (XE2000.02-28 / 318301285) XE2000 ekskavatorining texnik xususiyatlariga va haqiqiy bo'shliqni o'rnatish talablariga javob berishini tasdiqlash uchun mahsulot modeli va parametrlarini diqqat bilan tekshiring. Tanlangan shimning qalinligi joyidagi montaj talabiga mos kelishini tekshiring.

Deformatsiya, yoriqlar, sirt korroziyasi va boshqa sifat muammolari bo'lgan nuqsonli mahsulotlarni istisno qilish uchun shimning tashqi ko'rinishini to'liq tekshirishni o'tkazing. Chang, yog 'qoralari va zang qoldiqlarini olib tashlash uchun pin vallar, mil gilzalari va bo'g'inlarning o'rnatish joylarini yaxshilab tozalang, mahkam o'rnatish uchun toza va tekis o'rnatish joyini ta'minlang.

To'g'ri o'rnatish va bo'shliqni aniq aniqlash uchun kalitlar, tornavidalar, mikrometrlar va boshqa o'lchash asboblarini o'z ichiga olgan mos keladigan asboblarni oldindan tayyorlang.

2. Standart o'rnatish bosqichlari

Bum pinlari, qo'l pinlari va chelak pinlari kabi asosiy bo'g'inlardagi mahkamlash murvatlari va mahkamlagichlarini bo'shatish uchun professional kalitdan foydalaning. Moslashuvchi shim uchun mos o'rnatish joyini zaxiralash uchun mos keladigan komponentlarni to'g'ri ajrating.

Komponentning haqiqiy yig'ish bo'shlig'ini aniq o'lchash uchun mikrometrdan foydalaning. Bo'shliq o'lchamiga ko'ra mos shim qalinligini tanlang, yupqa qatlam ustuvorligi va qatlamli plomba usulini qo'llang va egilish, burma yoki virtual bo'shliqlarsiz to'liq sirt mosligini ta'minlash uchun bo'shliqni tekis qilib qo'ying.

Shimning o'rnini komponentni o'rnatish yuzasiga to'liq moslashtirish uchun yaxshilab sozlang. Komponentlarni mahkamlash va mahkamlash uchun mahkamlash murvatlarini XE2000 rasmiy foydalanish qo'llanmasida ko'rsatilgan standart moment parametrlariga qat'iy muvofiq mahkamlang.

Mahkamlashdan keyin yig'ish bo'shlig'ini mikrometre bilan qayta o'lchang. Optimal standart bo'shliq diapazoni 0,5 mm-1,0 mm. Bo'shliq zavod standartiga to'g'ri kelmaguncha, shimlar soni yoki qalinligini qayta-qayta sozlang.

Ekskavatorni ishga tushiring va uni bo'sh tezlikda ishlating, bom, qo'l va chelak mexanizmlarini qayta-qayta ishlating. Anormal shovqin, tiqilib qolish va silliq harakatni tekshiring. Agar g'ayritabiiy sharoitlar bo'lmasa, o'rnatish muvaffaqiyatli yakunlanadi.

3. Standart almashtirish bosqichlari

Ekskavator dvigatelini to'liq o'chiring, uskuna korpusini barqarorlashtiring va almashtirish paytida tasodifiy mexanik harakatga yo'l qo'ymaslik uchun uchuvchi ish dastagini qulflang.

Qadimgi shim o'rnatilgan joyga mahkamlash murvatlarini bo'shating, ulangan qismlarni biroz ajratib oling va eskirgan va eskirgan eski shpalni tornavida bilan muloyimlik bilan chiqarib oling. Chiziqli vallar va mil gilzalari kabi nozik qismlarni tirnash yoki shikastlamaslik uchun qo'pol kuch bilan tortishni taqiqlang.

Yig'ilgan chang, yog'li axloqsizlik va zangni olib tashlash uchun o'rnatish bo'shlig'ini va o'rnatish joyini yaxshilab tozalang. Pimli vallar, mil gilzalari va qo'shma tuzilmalarning aşınma darajasini tekshiring. Agar qismlar jiddiy eskirgan yoki shikastlangan bo'lsa, jihozning umumiy mexanik ishlashini ta'minlash uchun ularni vaqtida ta'mirlang yoki almashtiring.

Yangi XE2000.02-28 (318301285) sozlash moslamasini standart o'rnatish jarayoniga muvofiq o'rnating, yig'ish bo'shlig'ini optimal holatga moslashtirish uchun mos qalinlikni tanlang va barcha murvatlarni belgilangan momentga mahkamlang.

Bom, qo'l va chelak g'ayritabiiy shovqin yoki tiqilinchsiz moslashuvchan harakatlanishini tasdiqlash uchun mashinaning to'liq ishlashi sinovini o'tkazing. O'zgartirish sanasi va uskunaning ish holatini keyingi kunlik texnik xizmat ko'rsatish va muntazam tekshirish ma'lumotnomasi uchun yozib oling.

4. Xavfsiz foydalanish texnik xususiyatlari

Ekskavator ishlayotgan yoki yoqilgan bo'lsa, to'satdan mexanik harakatdan kelib chiqadigan baxtsiz hodisalarning oldini olish uchun shimni o'rnatish va almashtirish operatsiyalarini bajarish qat'iyan man etiladi.

Noma'lum qalinlikdagi, noto'g'ri model yoki sifatsiz shimlardan foydalanmang. Mos bo'lmagan aksessuarlar komponentlarning haddan tashqari qattiq yoki bo'shashmasdan yig'ilishiga olib keladi, bu esa mexanik ishlamay qolishga va uskunaning ishlashi paytida potentsial xavfsizlikka olib keladi.

O'rnatish vaqtida shimning tekis va komponent yuzasi bilan to'liq jihozlanganligiga ishonch hosil qiling. Uskunada har qanday deformatsiyalangan, yorilib ketgan yoki zanglagan shimlardan foydalanish taqiqlanadi.

O'rnatishdan so'ng, barcha mahkamlagichlarning standart talablarga javob berishiga ishonch hosil qilish uchun murvatni tortish momentini ikkilamchi tekshirishni o'tkazing, bu ekskavatorning yuqori yukli ishlashi paytida shimning tushishiga yo'l qo'ymaydi.

Namlik eroziyasi, zang va deformatsiyaga yo'l qo'ymaslik uchun foydalanilmagan ehtiyot qismlarni quruq, toza va havalandırılan muhitda saqlang va keyingi foydalanish uchun mahsulotning ishlashini saqlang.

TSS

1. 318301285 shim qaysi ekskavator modeliga mos keladi?

Ushbu sozlash moslamasi XE2000.02-28 mos keladigan modelga ega XE2000 og'ir yuk ko'taruvchi paletli ekskavatorlar uchun maxsus moslashtirilgan. Bu ushbu uskuna uchun eksklyuziv maxsus aksessuar bo'lib, uni boshqa ekskavator modellari uchun ishlatib bo'lmaydi.

2. Ushbu rostlovchi shimning qalinligi diapazoni qanday?

Mahsulotning standart qalinligi spetsifikatsiyasi 0,1 mm dan 2,0 mm gacha bo'lib, XE2000 ekskavatorlarining an'anaviy bo'shliqni sozlash talablarini qoplaydi. Shu bilan birga, biz maxsus montaj talablarini qondirish uchun moslashtirilgan moslashtirilgan qalinlik xizmatlarini qo'llab-quvvatlaymiz.

3. Saytda to'g'ri shim qalinligini qanday tanlash mumkin?

Birinchidan, mikrometrdan foydalanib, ekskavatorning bom, qo'l yoki chelak pin qo'shilishining haqiqiy bo'shlig'ini aniq o'lchang. O'lchangan ma'lumotlarga ko'ra mos keladigan qalinlikdagi shimni tanlang va uskunaning moslashuvchan va barqaror ishlashini ta'minlash uchun bo'shliqni 0,5 mm-1,0 mm optimal diapazonga sozlang.

4. Ushbu shim qattiq konchilik ish sharoitlariga moslasha oladimi?

Ha. Mahsulot yuqori mustahkamlikdagi aşınmaya bardoshli po'latdan yasalgan taglik materialini va professional korroziyaga qarshi sirtni tozalash texnologiyasini qabul qiladi. U konchilik ob'ektlarida chang, nam havo, moylash moyi va yuqori haroratning eroziyasiga qarshi turishi mumkin, kuchli atrof-muhitga moslashuvchanligi bilan, qattiq qurilish stsenariylarining uzoq muddatli foydalanish ehtiyojlarini to'liq qondiradi.

5. O'rnatish professional uskunalar va texnik xodimlarni talab qiladimi?

Maxsus professional uskunalar talab qilinmaydi. Kalit va tornavida kabi an'anaviy qo'l asboblari o'rnatish va almashtirishni yakunlashi mumkin. Operatsion jarayoni oddiy va standartlashtirilgan bo'lib, oddiy texnik xodimlar professional texnik tayyorgarliksiz qurilishni samarali yakunlashlari mumkin.

6. Shimni almashtirish uchun eng yaxshi vaqt qachon?

Mahsulot deformatsiyalangan, qattiq eskirgan yoki zanglagan bo'lsa, shimni o'z vaqtida almashtirish kerak. Bunga qo'shimcha ravishda, agar uskuna bo'g'inlari bo'shlig'i 1,0 mm dan oshsa, g'ayritabiiy ish shovqini, silliq mexanik harakat yoki yadro qismlarining tez aşınmasına olib keladigan bo'lsa, uskunaning ishlashini tiklash uchun shimni darhol almashtirish kerak.
