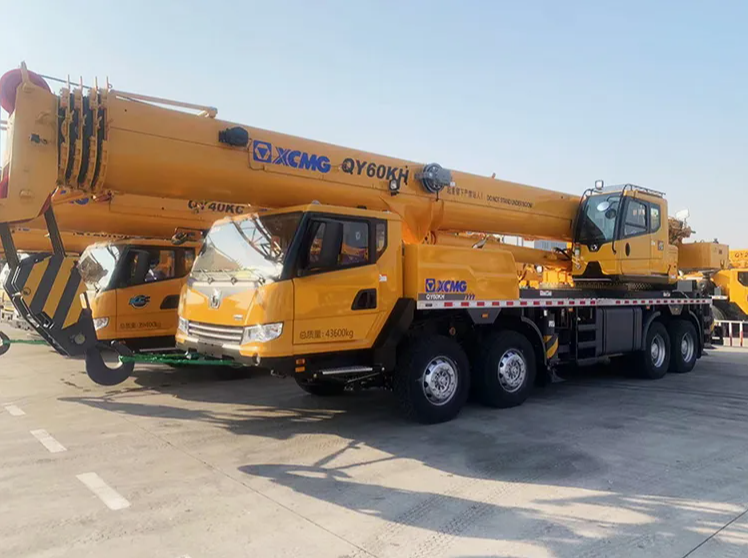

QY60KH
| الكمية: | |
|---|---|
|
البعد
|
وحدة
|
QY60KH
|
|
الطول الكلي
|
مم
|
13500
|
|
العرض الكلي
|
مم
|
2800
|
|
الارتفاع الكلي
|
مم
|
3510
|
|
وزن
|
||
|
الوزن الإجمالي في السفر
|
كجم
|
41000
|
|
قوة
|
||
|
قوة المحرك المقدرة
|
كيلوواط/(ص/دقيقة)
|
276/2200
|
|
يسافر
|
||
|
الأعلى. سرعة السفر
|
كم/ساعة
|
75
|
|
دقيقة. قطر الدوران
|
م
|
24
|
|
دقيقة. الخلوص الأرضي
|
مم
|
291
|
|
زاوية الاقتراب
|
°
|
17.5
|
|
زاوية المغادرة
|
°
|
12
|
|
الأعلى. القدرة على الصف
|
%
|
40
|
|
استهلاك الوقود لمسافة 100 كيلومتر
|
ل
|
45
|
|
الأداء الرئيسي
|
||
|
الأعلى. قدرة الرفع الإجمالية المقدرة
|
ر
|
60
|
|
دقيقة. نصف قطر العمل المقدر
|
م
|
3
|
|
نصف قطر الدوران عند ذيل القرص الدوار
|
م
|
3.55
|
|
الأعلى. رفع عزم الدوران
|
كيلو نيوتن متر
|
2060
|
|
طفرة القاعدة
|
م
|
11.2
|
|
طفرة ممتدة بالكامل
|
م
|
42
|
|
ذراع الرافعة الممتد بالكامل + الجيب
|
م
|
58
|
|
مدى الركيزة الطولية
|
م
|
5.81
|
|
مدى الدعامة الجانبية
|
م
|
6.7
|
تم تصميم هذه الرافعة بوزن 60 طنًا لعمليات الرفع الثقيل في مشاريع البناء والطاقة واسعة النطاق، وتتميز بقدرة رفع قصوى تبلغ 60 طنًا في دائرة نصف قطرها 5 أمتار و 12 طنًا في دائرة نصف قطرها 25 مترًا للتعامل مع الأحمال القصوى بدقة. يعمل بمحرك ديزل Cummins QSM11 بقدرة 280 كيلووات (يفي بمعايير الانبعاثات Euro 4)، وهو يوازن بين الطاقة الخام وكفاءة استهلاك الوقود، حيث يستهلك 52 لترًا/100 كم فقط أثناء السفر على الطرق. وهي مجهزة بذراع تلسكوبي مكون من 7 أقسام بطول 48 مترًا (فولاذ Q690 عالي القوة) وثقل موازنة قابل للإزالة يبلغ 18 طنًا ، مما يوفر لحظة رفع تبلغ 1800 كيلو نيوتن متر للمهام على ارتفاعات عالية وبعيدة المدى. مع وزن تشغيلي يبلغ 65,000 كجم وهيكل قيادة 8 × 4، فإنه يحافظ على القدرة على الحركة عبر الأراضي الوعرة مع استيفاء شهادات السلامة CE وISO.
النظام الهيدروليكي فائق الرفع : نظام هيدروليكي عالي الضغط 25-30 بار مع مضخات تروس ثلاثية يتيح تمديد ذراع الرافعة بشكل سلس (الطول الكامل في 120 ثانية) والتحكم في الحمل؛ تعمل الصمامات التناسبية على تقليل تأرجح الحمولة بنسبة 40% خلال مصاعد 60 طنًا.

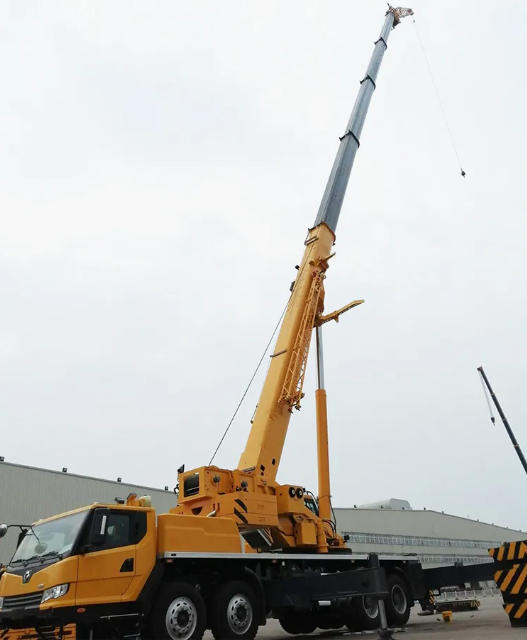

هيكل ذراع الرافعة التلسكوبي : ذراع الرافعة بطول 48 مترًا مع طلاء مقاوم للتآكل ومعالجة مضادة للتآكل يمتد إلى 62 مترًا مع ذراع اختياري بطول 14 مترًا ، ويصل إلى ارتفاعات مناسبة لبناء مبنى مكون من 20 طابقًا أو تركيب توربينات الرياح.
هيكل عالي التحمل : هيكل ذو 8 محاور مع إطارات 16.00R25 للطرق الوعرة ونظام تعليق هوائي يدعم سرعات الطريق حتى 75 كم/ساعة ؛ يضمن القفل التفاضلي الثبات على الحصى والطين والأراضي المنحدرة (درجة ميل تبلغ ≥18 درجة).
مراقبة السلامة الذكية : تعرض لوحة الشاشة التي تعمل باللمس مقاس 10 بوصات البيانات في الوقت الفعلي (وزن الحمولة، وزاوية ذراع الرافعة، والضغط الهيدروليكي) بدقة تبلغ ±1%؛ تعمل الحماية التلقائية من التحميل الزائد على إطلاق الإنذارات وإيقاف العمليات بنسبة 110% من السعة المقدرة.
بناء مشروع طاقة الرياح: رفع توربينات الرياح 55 طنًا إلى ارتفاعات تصل إلى 90 مترًا ووضع شفرات دوارة 30 طنًا (طولها 70 مترًا) مع ملحق ذراع.
تركيب الهياكل الفولاذية على نطاق واسع: رفع دعامات فولاذية 45 طنًا وعوارض سقف 50 طنًا للملاعب ومراكز التسوق والمستودعات الصناعية (50 مترًا + امتدادًا).
نقل الآلات الثقيلة: تحميل/تفريغ حفارات 55 طنًا، وجرافات 60 طنًا، وآلات رصف الأسفلت 45 طنًا على مقطورات النقل في مواقع العمل.
تجميع مكونات الجسر: تركيب عوارض خرسانية مسبقة الصنع 50 طنًا وحواجز حماية 15 طنًا للجسور متوسطة الامتداد (امتداد 80 مترًا) مع التحكم الدقيق في تحديد المواقع.
س: ما هو الحد الأقصى لارتفاع الرفع؟
ج: ما يصل إلى 48 مترًا مع ذراع الرافعة القياسي؛ تؤدي إضافة ذراع شبكي بطول 14 مترًا إلى تمديد الحد الأقصى للارتفاع إلى 62 مترًا ، وهو مثالي لتركيب أجهزة التدفئة والتهوية وتكييف الهواء (HVAC) على السطح والبناء الشاهق.
س: كم من الوقت يستغرق إعداد الركيزة؟
ج: إعداد سريع لمدة 8 دقائق مع ركائز هيدروليكية قابلة للتمديد (امتداد 7.5 م) وتسوية تلقائية (دقة ± 0.3 درجة)؛ تعمل الوسادات المطاطية (قطرها 600 مم) على تقليل الضغط الأرضي إلى ≥65 كيلو باسكال.
