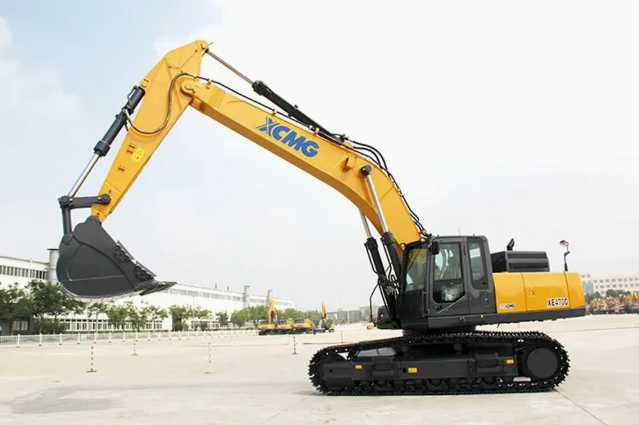

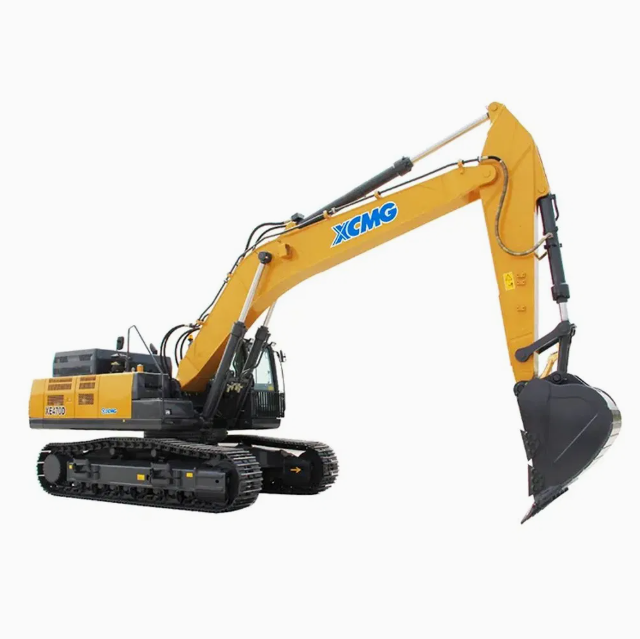

Termék bemutatása
Az XE470D hidraulikus kotró a kotró részleg által piacra dobott nagy kotrógépek egyik vezető modellje. A termék egyesíti a kotrógép-termékek több éves kutatása és fejlesztése során szerzett értékes tapasztalatokat, és fejlett tervezési és gyártási módszereket alkalmaz. Eközben a termék megfelel a 'nagy hatékonyság, nagy biztonság, alacsony szén-dioxid-kibocsátás és környezetvédelem' tervezési koncepciójának, és tökéletes bányaműködtetési képességgel rendelkezik.
Termékelőny
1.Ökológiai és gazdaságos
A professzionális testreszabott motor nagymértékben javítja az üzemanyag-fogyasztást. A hidraulikus olajáramlás regeneráló rendszer biztosítja a gép optimális teljesítményét. A független hűtőrendszer automatikusan beállítja a ventilátor sebességét.
2.Több alkalmazás
A különböző gém, kar és kanál kombinációk a lehető legtöbb munkakörülményhez alkalmazkodhatnak. A többfunkciós intelligens munkaszerszám-vezérlő rendszer különböző működési követelményeknek felel meg, mint például az ásás, törés és szétszerelés. Az azonnali nyomásnövelő funkció bonyolult munkakörülmények között is megbirkózik.
3. Kényelmes üzemeltetési tapasztalat
Klíma és fűtés biztosítja a megfelelő hőmérsékletet. A fülkében szilikongumi lengéscsillapító található. Légrugós ülés elektromos fűtési funkcióval. Az integrált kezelőpanel és a nagy kijelző számos információt nyújt.
Műszaki paraméterek
|
Modell
|
Egység
|
XE470D
|
|
Üzemi súly
|
Kg
|
46900
|
|
Vödör kapacitása
|
m³
|
2,2-2,5
|
|
Motor
|
Modell motor
|
/
|
QSM11-335
|
|
Névleges teljesítmény/sebesség
|
kw/rpm
|
274/1800
|
|
Maximális nyomaték/sebesség
|
Nm/rpm
|
1790/1400
|
|
Elmozdulás
|
L
|
11
|
|
Fő teljesítmény
|
Utazási sebesség
|
km/h
|
5,4/3,2
|
|
Lengési sebesség
|
r/perc
|
9
|
|
Osztályozhatóság
|
°
|
35
|
|
Talajnyomás
|
kPa
|
83
|
|
Vödör ásási erő
|
kN
|
287
|
|
Kar ásóerő
|
kN
|
221
|
|
Maximális vonóerő
|
kN
|
338
|
|
Hidraulikus rendszer
|
A főszivattyú névleges térfogatárama
|
L/perc
|
2×360
|
|
Utazási rendszer nyomása
|
MPa
|
34.3
|
|
Lengőrendszer nyomása
|
MPa
|
28.4
|
|
A vezérlőrendszer nyomása
|
MPa
|
3.9
|
|
Olajkapacitás
|
Üzemanyagtartály kapacitása
|
L
|
725
|
|
Hidraulikus tartály kapacitása
|
L
|
430
|
|
Motorolaj kapacitás
|
L
|
38
|
|
Megjelenés mérete
|
Teljes hossz
|
mm
|
11670
|
|
Teljes szélesség
|
mm
|
3582
|
|
Teljes magasság
|
mm
|
3890
|
|
Platform szélessége
|
mm
|
2995
|
|
Az alváz teljes szélessége
|
mm
|
3582
|
|
Síncipő szélessége
|
mm
|
600
|
|
A lánctalpas kerékalapja
|
mm
|
4292
|
|
Nyomtáv
|
mm
|
2750
|
|
Ellensúly hézag
|
mm
|
1324
|
|
Min. hasmagasság
|
mm
|
519
|
|
Működési tartomány
|
Max. ásási magasság
|
mm
|
9855
|
|
Max. kidobási magasság
|
mm
|
6890
|
|
Max. ásási mélység
|
mm
|
7000
|
|
Max. függőleges falásási mélység
|
mm
|
4500
|
|
Max. ásási sugár
|
mm
|
10855
|
|
Min. lengéssugár
|
mm
|
4580
|
A termék felhasználása

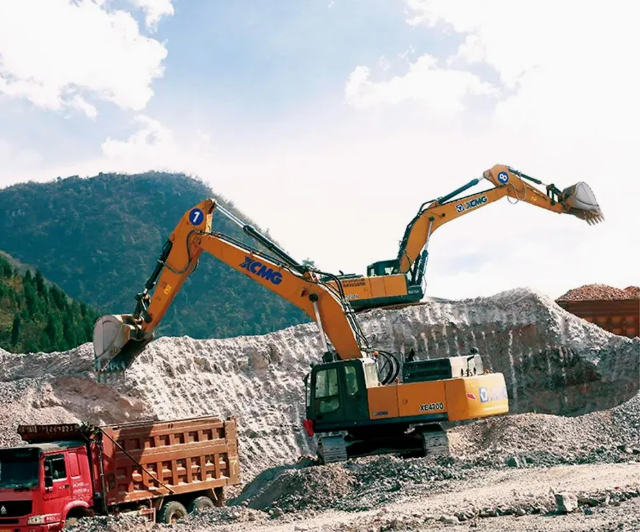

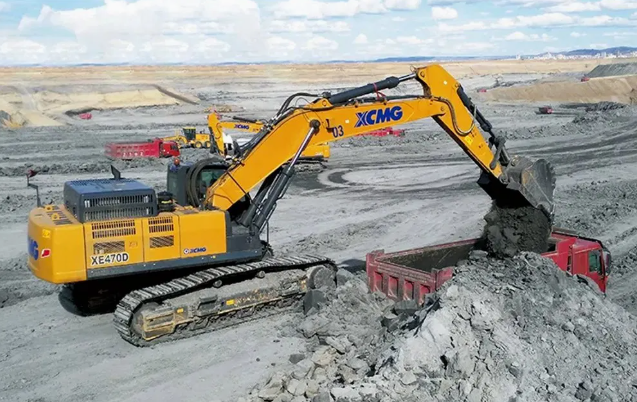

1. Bányászati és zúzási műveletek
Az XE470D kiváló a bányászati alkalmazásokban, megerősített szerkezeti elemekkel (például egy darabból álló öntött gém/bot) és meghosszabbított sínekkel, amelyek stabilitást és kivételes hosszú élettartamot biztosítanak nagy ütközési terhelés mellett. Ideális érckitermelésre, rakodásra és hatékony 'nem robbanásveszélyes' aprításra hidraulikus törők segítségével, támogatva a fenntartható bányászati gyakorlatot.
2. Nagyszabású földmunka- és infrastrukturális projektek
2,2-2,5 m³-es kanálkapacitásával és 46 900 kg-os üzemi tömegével az XE470D hatékonyan kezeli az ásatást, a rakodást és az osztályozást olyan masszív földmunkákhoz, mint az alapozási gödrök, autópályák és vasúti töltések, így biztosítva a nagyszabású projektek előrehaladását.
3. Kíméletlen környezet és különleges feltételek
Az XE470D-t kifejezetten úgy tervezték, hogy megbirkózzanak a nehéz kihívásokkal. Szívórendszere háromlépcsős szűréssel rendelkezik, 99,99%-os hatékonysággal, ami lehetővé teszi a zökkenőmentes működést nagy poros környezetben. Ezenkívül alkalmazkodik a magas hőmérsékletű, magas páratartalmú tengerparti éghajlathoz, így megbízható választás lehet olyan globális nagyszabású projektekhez, mint például a tengerentúli finomítók építése.
4. Mezőgazdasági vízügyi és nagyszabású árokásás
Robusztus teljesítménye és működési hatékonysága alkalmassá teszi nagyszabású mezőgazdasági vízgazdálkodási projektekhez, tározók építéséhez és széles, mély árkok kiásásához, lehetővé téve a jelentősebb földmunka feladatok gyors elvégzését.
5. Nagy ipari telephely építése
Az olyan ipari projektekben, mint a nagyobb finomítók és erőművek, az XE470D képes berendezések alapozását, csővezeték-árokásást, helyszíni szintezést, valamint nagyszabású anyagmozgatási és halmozási műveleteket végezni.
Termék használati útmutató
Üzembe helyezés előtt végezze el a hidraulikus rendszer és a szerkezeti elemek átfogó ellenőrzését. Indítás után járassa a motort alapjáraton 8-10 percig, hogy a berendezés felmelegedjen. Működés közben tartsa a motort a gazdaságos fordulatszám-tartományon belül, és kerülje a túlterhelést a feltárás során. Rendszeresen tisztítsa meg a hűtőrendszert, és gondosan figyelje a műszerfal figyelmeztető jelzéseit. Hosszan tartó működés után járassa a motort 5 percig alapjáraton, mielőtt leállítja. Szigorúan kövesse a karbantartási kézikönyvet a szűrők és folyadékok cseréjére vonatkozóan, különös figyelmet fordítva a karbantartási időközökre magas poros környezetben.
GYIK
1. A RÁDIÓ VAGY ÓRA MEMÓRIA ELVESZTETT MOTOR LEÁLLÍTÁSA UTÁN?
Az állandó teljesítményű biztosíték (memóriavezeték) kiégett vagy megszakadt az áramkör.
2. AZ ABLAKTÖRLŐK CSAK NAGY SEBESSÉGEN MŰKÖDNEK?
Sérült alacsony fordulatszámú érintkező az ablaktörlő-kombinációs kapcsolóban vagy a kapcsolódó kábelezési hiba.
3. A MŰSZERFAL FIGYELMEZTETŐ LÁMPÁI A BERENDEZÉS REZGÉSE ALATT ALKANAK VILLOGNAK?
A vibráció időszakosan laza csatlakozásokat okoz az érzékelő kábelköteg-dugóiban. Ellenőrizze és húzza meg az összes dugót.
4. AZ AKKUMULÁTOR TELJESEN FELTÖLTVE, DE AZ INDÍTÓMOTOR TELJESÍTMÉNYE HIÁNYA?
Az akkumulátor kivezetéseinek korróziója túlzott érintkezési ellenállást vagy az indítómotor meghibásodását okozza (kopott szénkefék, beszorult csapágyak).
5. BELSŐ OXIDÁLÁS A BIZTOSÍTOTT DOBOZBAN ZÖLDES TÜSKKEL?
Párás környezet okozza. Tisztítsa meg az oxidációt, vigyen fel speciális elektronikus kontaktzsírt a nedvesség elleni védelem érdekében, és ellenőrizze a berendezés tömítését.
6. AZ EREDETI GÉPJÁRMŰ FÉNYEI TOMPÁNAK KIEGÉSZÍTŐ LÁMPÁK BEHELYEZÉSE UTÁN?
Nem elegendő az eredeti generátor kimenet; a hozzáadott elektromos alkatrészek a rendszer feszültségesését okozzák.
