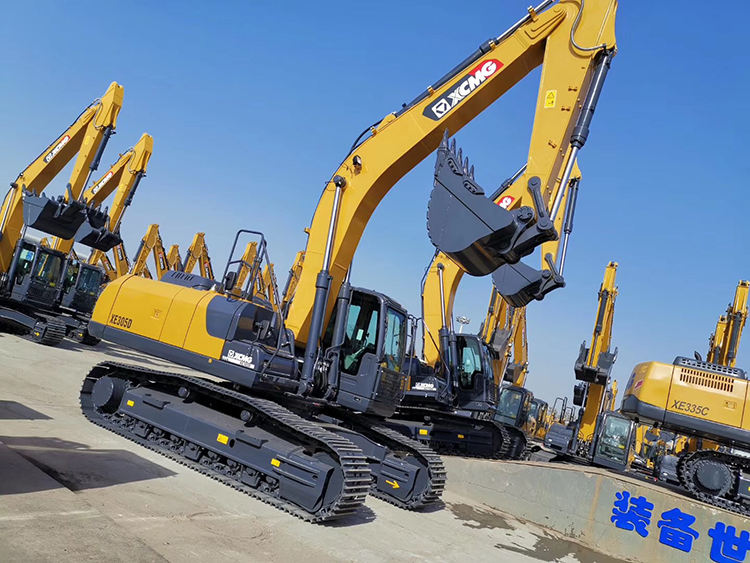

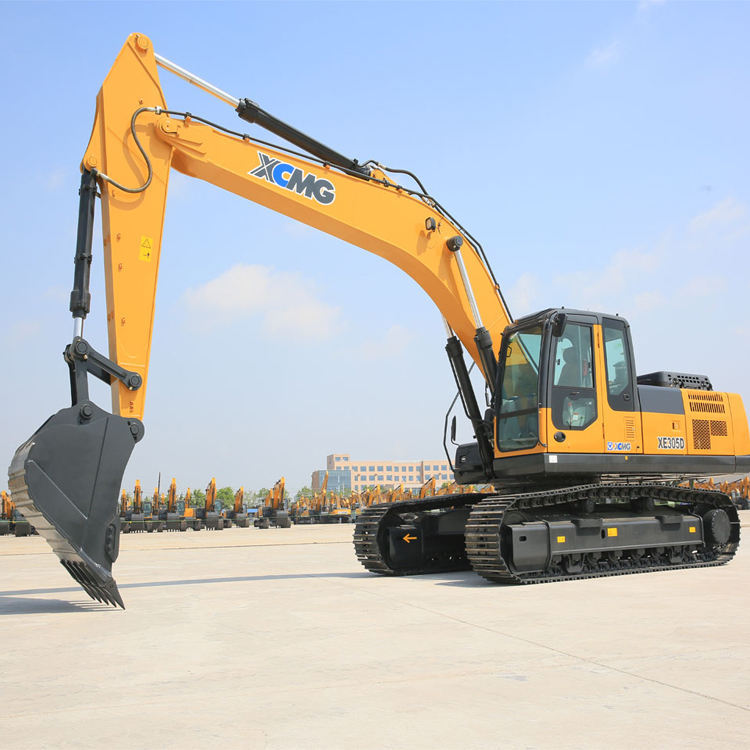

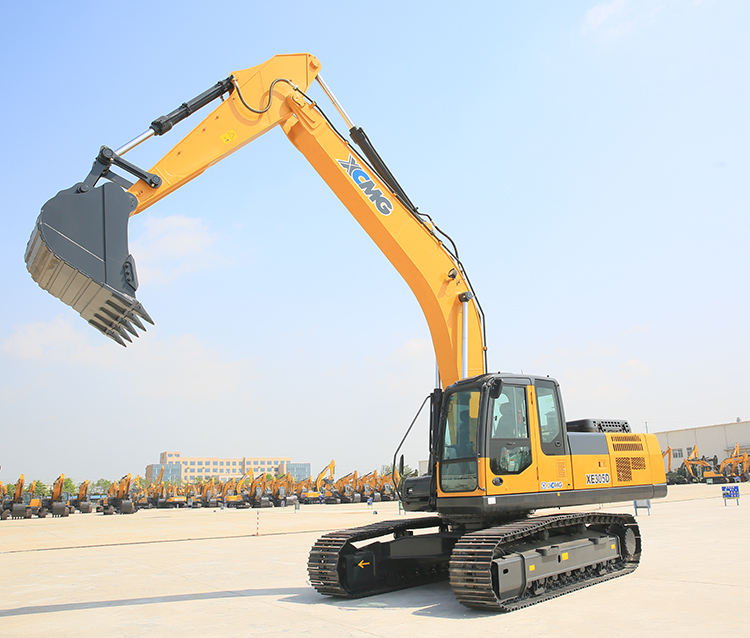

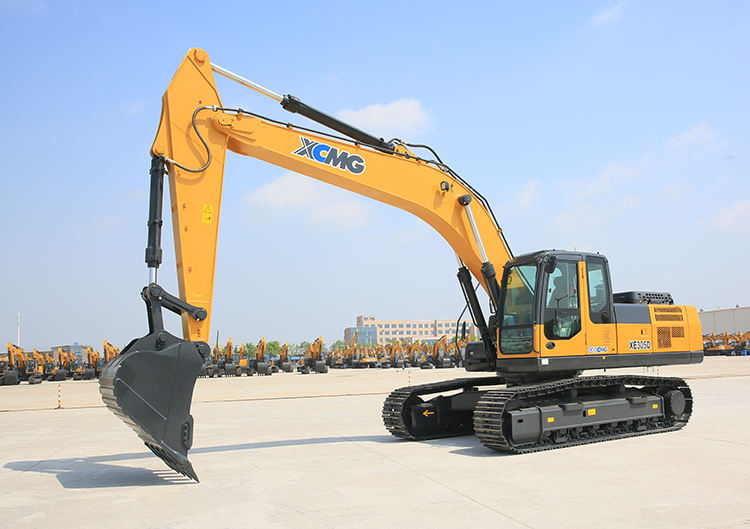

XE305D
| Количество: | |
|---|---|
| Модель | Единица | XE305D | |
| Эксплуатационная масса | Кг | 32500 | |
| Емкость ковша | м⊃3; | 1,27-1,6 | |
| Двигатель | Модель двигателя | / | QSB7 |
| Инъекция | / | √ | |
| Четыре удара | / | √ | |
| Водяное охлаждение | / | √ | |
| Турбонаддув | / | √ | |
| Количество цилиндров | / | 6 | |
| Номинальная мощность/скорость | кВт/об/мин | 169/2050 | |
| Максимальный крутящий момент/скорость | Нм/об/мин | 895/1250 | |
| Смещение | л | 6.7 | |
| Основная производительность | Скорость движения | км/ч | 5.2/3.1 |
| Скорость поворота | об/мин | 9.8 | |
| Преодолеваемый подъем | ° | 35 | |
| Давление на грунт | кПа | 56.4 | |
| Усилие копания ковша | кН | 198 | |
| Сила копания руки | кН | 138 | |
| Максимальная тяговая сила | кН | 252 | |
| Гидравлическая система | Номинальный расход основного насоса | л/мин | 2×259 |
| Давление в системе перемещения | МПа | 34.3 | |
| Давление в системе качания | МПа | 30 | |
| Давление в пилотной системе | МПа | 3.9 | |
| Емкость масла | Емкость топливного бака | л | 520 |
| Емкость гидравлического бака | л | 270 | |
| Объем моторного масла | л | 20 | |
| Внешний вид Размер | Общая длина | мм | 10645 |
| Общая ширина | мм | 3190 | |
| Общая высота | мм | 3410 | |
| Ширина платформы | мм | 3050 | |
| Общая ширина шасси | мм | 3190 | |
| Ширина башмака гусеницы | мм | 600 | |
| Колесная база гусеницы | мм | 4028 | |
| Ширина колеи | мм | 2590 | |
| Зазор противовеса | мм | 1198 | |
| Мин. дорожный просвет | мм | 538 | |
| Рабочий диапазон | Макс. высота копания | мм | 10146 |
| Макс. высота разгрузки | мм | 7180 | |
| Макс. глубина копания | мм | 7200 | |
| Макс. глубина копания вертикальной стены | мм | 5190 | |
| Макс. радиус копания | мм | 10665 | |
| Мин. радиус поворота | мм | 3076 | |
| Стандартный | Длина стрелы | мм | 6200 |
| Длина руки | мм | 3110 | |
| Емкость ковша | м⊃3; | 1.4 | |

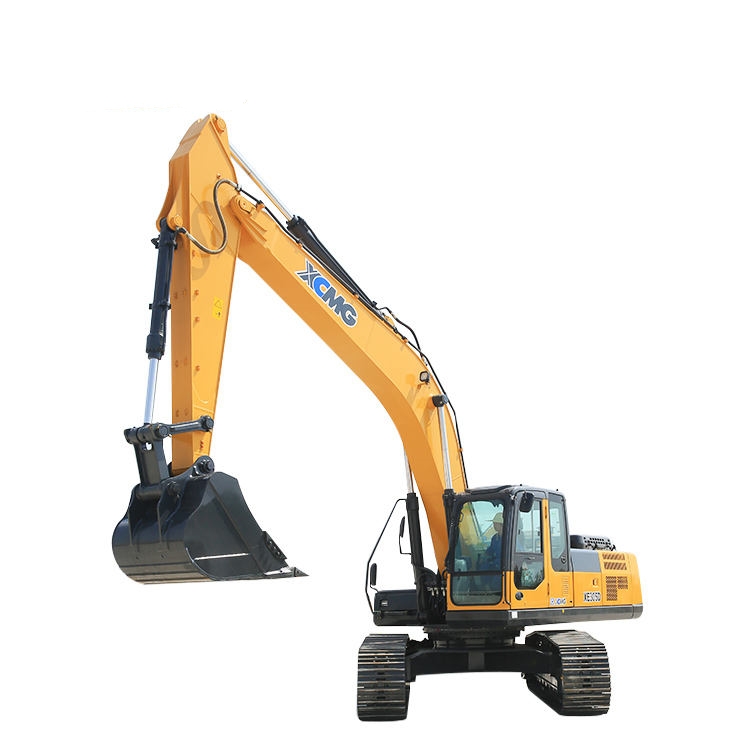

30 -тонный экскаватор с длинной стрелой — это специализированное оборудование, предназначенное для выполнения глубоких земляных работ, требующих большого радиуса действия, таких как дноуглубительные работы в реках и строительство глубоких котлованов. Он оснащен удлиненной рабочей стрелой (длина которой может быть настроена на 8–10 м) и высокопроизводительной силовой системой Cummins, обеспечивающей как вылет, так и усилие копания. Благодаря универсальным функциям, включая рытье, рытье траншей, дноуглубительные работы и легкий подъем, он подходит для различных сценариев строительства, требующих работы на больших расстояниях. Машина также оснащена системой позиционирования с помощью GPS, позволяющей операторам точно определять глубину и уклоны раскопок, сокращая количество доработок и повышая эффективность проекта.
Увеличенный вылет и прочность конструкции . Специальная конструкция длинной рукояти, изготовленной из высокопрочной легированной стали и подвергнутой термообработке для повышения прочности, обеспечивает максимальный радиус копания 11 000 мм и максимальную глубину копания 7 000 мм . Точки соединения рычага оснащены опорными пальцами большого диаметра и износостойкими втулками, что снижает трение и увеличивает интервалы технического обслуживания до 800 часов работы. Для сверхглубоких работ можно добавить дополнительный удлиненный рычаг (1,5 м), увеличивающий максимальную глубину до 8500 мм.
Конфигурация мощности и эффективность : Дизельный двигатель Cummins с турбонаддувом развивает 180 кВт , что идеально соответствует гидравлической системе HIOS Ⅲ (гидравлическая интеллектуальная система управления). мощность Эта комбинация сводит к минимуму потери энергии за счет синхронизации частоты вращения двигателя и гидравлического потока с нагрузкой, что приводит к повышению эффективности использования топлива на 12% по сравнению со стандартными экскаваторами с длинной стрелой. Гидравлическая система также оснащена клапаном, чувствительным к нагрузке, обеспечивающим плавную работу даже при одновременном использовании нескольких функций (например, выдвижение рукояти + вращение ковша).
Совместимость и универсальность навесного оборудования : машина поддерживает быструю смену различных навесных приспособлений с помощью гидравлического быстроразъемного соединения, которое позволяет переключаться между инструментами менее чем за 5 минут. Совместимое навесное оборудование: 1,4–1,6 м⊃3; ковши землеройные (для грунта и песка), гидромолоты (для разрушения горных пород), грейферы (для перемещения бревен или строительного мусора), ковши землечерпалочные (с перфорацией для отвода воды при очистке рек). Каждое навесное оборудование откалибровано для работы с гидравлической системой машины, что обеспечивает оптимальную производительность.
Проекты по дноуглублению рек и канав, такие как очистка от отложений городских рек для улучшения стока воды и предотвращения наводнений.
Рытье траншей для трубопроводов и кабелей, в том числе траншей для магистральных нефтегазопроводов (глубиной 1,5-2 м) и траншей для высоковольтных кабелей (глубиной 3-4 м)
Рытье резервуаров и котлованов, например, глубоких котлованов для крупных промышленных зданий (например, электростанций и заводов)
Строительство портов и гаваней, включая дноуглубление причалов для размещения крупных грузовых судов и устройство фундаментов морского дна для доковых сооружений.
Вопрос: Какова максимальная высота разгрузки и можно ли загружать руду в большие самосвалы, обычно используемые на строительных площадках?
О: Максимальная высота разгрузки – до 7200 мм , что достаточно для погрузки руды, грунта или других материалов в крупные самосвалы с высотой грузового кузова 4-5 м (например, 20-тонные или 30-тонные самосвалы). Угол разгрузки ковша машины (до 110°) обеспечивает полную выгрузку материала, предотвращая накопление остатков.
Вопрос: Может ли он работать в воде и какие меры водонепроницаемости предусмотрены для десантных операций?
О: Да, он может работать на глубине до 1,5 м с дополнительным водонепроницаемым пакетом. В комплект поставки входят: герметичные электрические компоненты (класс водонепроницаемости IP67), антикоррозийные покрытия на ходовой части и гидравлических шлангах, а также высоко расположенный воздухозаборник (1,8 м над землей) для предотвращения попадания воды в двигатель. Для более глубокой воды (2–2,5 м) доступна дополнительная удлиненная труба воздухозаборника.
Вопрос: Насколько тяжелое навесное оборудование с длинной рукояткой и влияет ли оно на устойчивость машины во время работы?

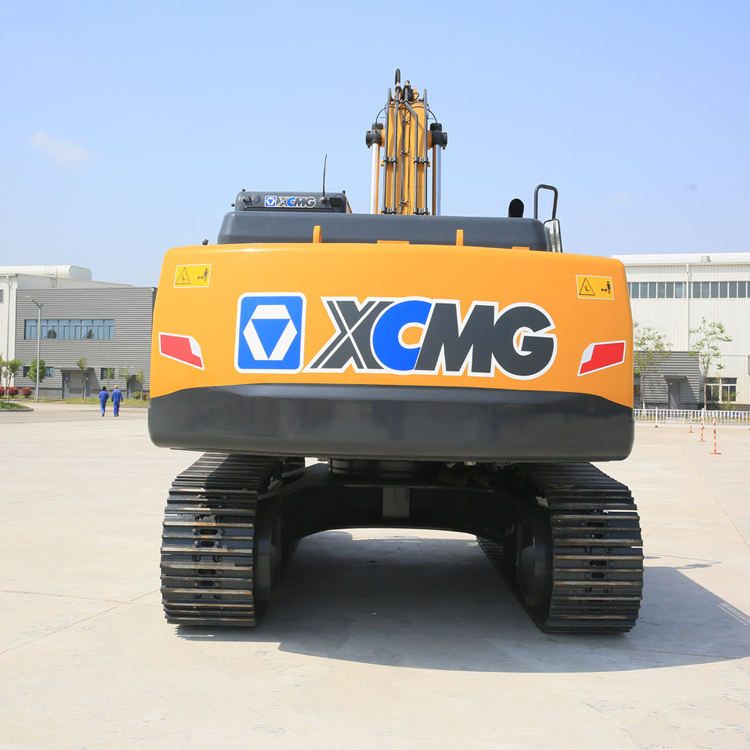

A: Стандартное навесное оборудование с длинной рукояткой весит около 2800 кг и имеет усиленную стальную конструкцию у основания для равномерного распределения веса. Противовес машины (8000 кг) специально разработан для балансировки веса длинной руки, обеспечивая стабильную работу даже при полностью выдвинутой стреле. Кроме того, ширина гусеницы ходовой части (3200 мм) повышает боковую устойчивость, предотвращая опрокидывание во время бокового копания.
