Введение продукта

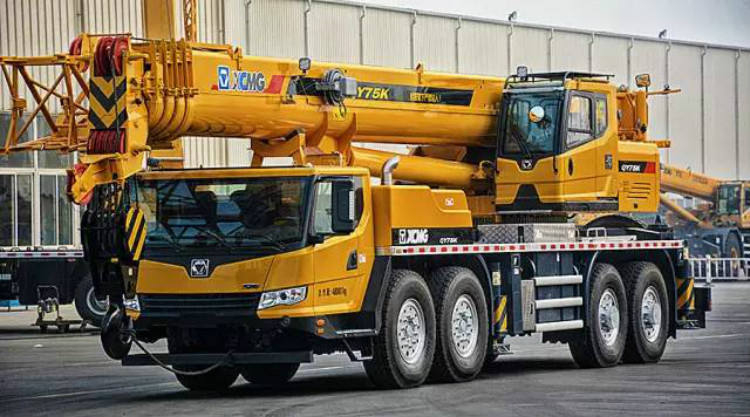

QY75KC оснащен передовыми гидравлическими системами и технологиями электрического управления, обеспечивающими высокую эффективность и простоту эксплуатации. Прочная конструкция и надежные компоненты делают его предпочтительным выбором для подъема тяжелых грузов в различных строительных и промышленных целях.
Преимущество продукта
В кабине водителя и кабине оператора установлены мощные кондиционеры, площадь теплопередачи конденсатора увеличена на 75%, объем компрессора увеличен на 20%, эффект охлаждения улучшен более чем на 25% по сравнению с обычными изделиями, что соответствует требованиям рабочего состояния Т3.
Оптимизирована компоновка масляного порта радиатора, площадь теплоизлучения активной зоны увеличена на 50%, мощность излучения гидравлического масляного радиатора увеличена с 10 кВт до 18 кВт, допустимая температура окружающей среды превышает 55°C, что соответствует требованиям для работы при высоких температурах.
Защитный слой жгута изготовлен в соответствии с Техническими условиями автомобильных низковольтных жгутов QC/T29106-2004, термостойкость увеличена до 105°С, для защиты добавлены гофрированные трубы, класс защиты вставных модулей IP67. Срок службы в условиях высоких температур превышает 15 лет.
Технические параметры
| Параметр Позиция |
Единица |
измерения Значение |
| Общая длина |
мм |
15000 |
| Общая ширина |
мм |
2800 |
| Общая высота |
мм |
3785 |
| Колесная база |
мм |
- |
| Отслеживать |
мм |
2316/2063 |
| Путешествующая общая масса |
кг |
45805 |
| Саморазборный противовес |
кг |
18200 |
| Модель двигателя |
- |
Д10.38-50 |
| Номинальная мощность двигателя |
кВт/(об/мин) |
276 кВт/1900 об/мин |
| Максимальная скорость движения |
км/ч |
≥90 |
| Минимальный диаметр поворота |
м |
≤24 |
| Максимальный уклон подъема |
% |
≥45 |
| Угол подхода |
° |
19 |
| Угол вылета |
° |
13 |
| Максимальная номинальная грузоподъемность |
т |
75 |
| Максимальный подъемный момент базовой рукоятки |
кН·м |
2921 |
| Максимальная высота базового рычага |
м |
12.95 |
| Самая длинная основная рука |
м |
50.5 |
| Самая длинная основная рука + стрела |
м |
75.5 |
Использование продукта
1. Инфраструктурное строительство и муниципальное строительство
QY75KC идеально подходит для инфраструктурных проектов, таких как дороги и мосты, а также для муниципального строительства. Его надежная грузоподъемность и максимальная длина основной стрелы 50,5 метров (с дополнительной стрелой, удлиняющейся до 75,5 метров) позволяют эффективно выполнять такие задачи, как монтаж стальных конструкций и подъем крупных сборных железобетонных компонентов, обеспечивая соблюдение графиков строительства.
2. Промышленные площадки и монтаж оборудования
Этот кран широко используется для установки, обслуживания и перемещения крупногабаритного оборудования на промышленных объектах (например, на химических заводах, объектах энергетики). Его продуманная гидравлическая система обеспечивает превосходный контроль микроперемещений и плавную работу, что делает его подходящим для точного позиционирования во время подъема.
3. Порты, терминалы и логистика-перевалка.
QY75KC выполняет операции по перевалке и штабелированию материалов в портах, терминалах и логистических парках. Его высокая скорость перемещения обеспечивает быстрое перемещение, гибко удовлетворяя потребности на различных рабочих площадках.
4. Городские коммерческие комплексы и операции в замкнутом пространстве
Благодаря своей относительно компактной конструкции (общая длина 15 метров, общая ширина 2,8 метра) и маневренности, QY75KC адаптируется к условиям ограниченного пространства, например, при строительстве городских коммерческих комплексов и внутри заводских помещений для выполнения задач по подъему оборудования и техническому обслуживанию.
5. Новое сельское строительство и комплексные проекты
QY75KC в равной степени подходит для разнообразных комплексных проектов в новых сельских районах. Его превосходное соотношение цены и качества и широкие возможности адаптации позволяют пользователям выполнять более широкий спектр строительных задач.
Руководство по эксплуатации продукта
Перед работой убедитесь, что выносные опоры полностью выдвинуты и что земля прочная. Во время работы кран держите ровно и никогда не перегружайте его. Плавно выдвигайте и втягивайте стрелу, сохраняя безопасное расстояние до окружающих препятствий. Вращайтесь медленно и равномерно, избегая резких остановок и поворотов. Регулярно проверяйте трос на предмет износа. После завершения работы втяните стрелу, закрепите крюк и ведите ежедневные записи по техническому обслуживанию оборудования.
Часто задаваемые вопросы
1. НЕРАВНОМЕРНАЯ СКОРОСТЬ ВРАЩЕНИЯ МЕЖДУ ЛЕВЫМ И ПРАВЫМ?
Асимметричное давление подпитки в поворотном двигателе, разные настройки буферного клапана поворота или разница в сопротивлении механических компонентов (например, подшипников).
2. ЗАМЕДЛЕННЫЙ ОТВЕТ В СИСТЕМЕ ИЗМЕРЕНИЯ НАГРУЗКИ?
Заблокированные отверстия LS (датчики нагрузки) на линиях LS, насосах или клапанах, что приводит к медленной передаче сигнала давления.
3. ШУМ НАСОСА ЗНАЧИТЕЛЬНО УВЕЛИЧИВАЕТСЯ, КОГДА ЦИЛИНДР КОВША ЭКСКАВАВА ДОСТИГАЕТ ОГРАНИЧИТЕЛЬНОГО ПОЛОЖЕНИЯ?
Нормальный. В этот момент давление в системе достигает заданного значения предохранительного клапана, насос работает в режиме байпаса высокого давления, а нагрузка максимальна.
4. ВНОВЬ ЗАМЕНЕННЫЕ ГИДРАВЛИЧЕСКИЕ ШЛАНГИ ИМЕЮТ ОЧЕНЬ КРАТКИЙ СРОК СЛУЖБЫ?
Чрезмерные скачки давления в системе (например, медленная реакция предохранительного клапана) или установка шланга, предполагающая крутильную деформацию или трение, могут резко сократить срок службы шланга.
5. УМЕНЬШАЕТСЯ ЛИ НЕОБХОДИМАЯ СИЛА ДЛЯ ПЕРЕМЕЩЕНИЯ РЫЧАГА УПРАВЛЕНИЯ ПОСЛЕ ПРОГРЕВА ДВИГАТЕЛЯ?
Это нормальное физическое явление. По мере повышения температуры гидравлического масла его вязкость уменьшается, что снижает сопротивление через пилотный клапан.
6. СТАНОВИТСЯ ЛИ ГИДРАВЛИЧЕСКОЕ МАСЛО СНОВА ЗАГРЯЗНЕННЫМ ВСЕГО ПОСЛЕ ЗАМЕНЫ?
Это происходит, когда бак и трубопроводы не были тщательно очищены во время замены масла или когда перепускной клапан на сменном фильтре остается открытым, позволяя загрязнениям рециркулировать.
