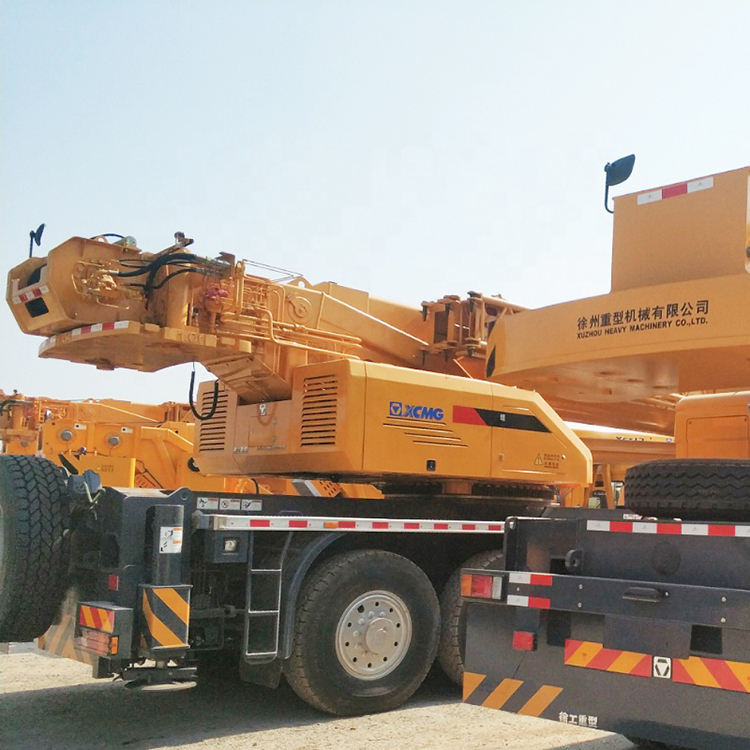

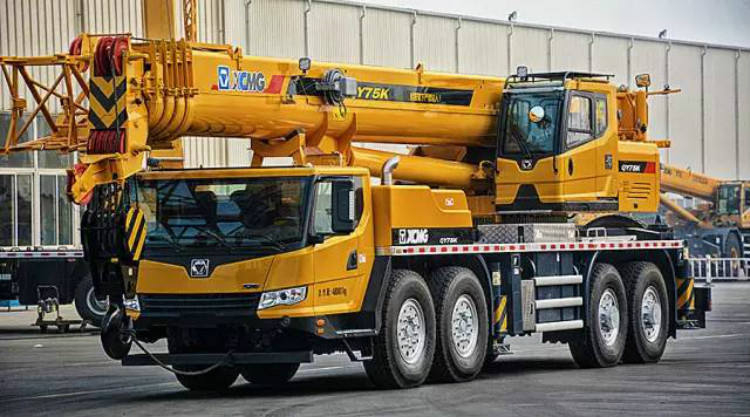

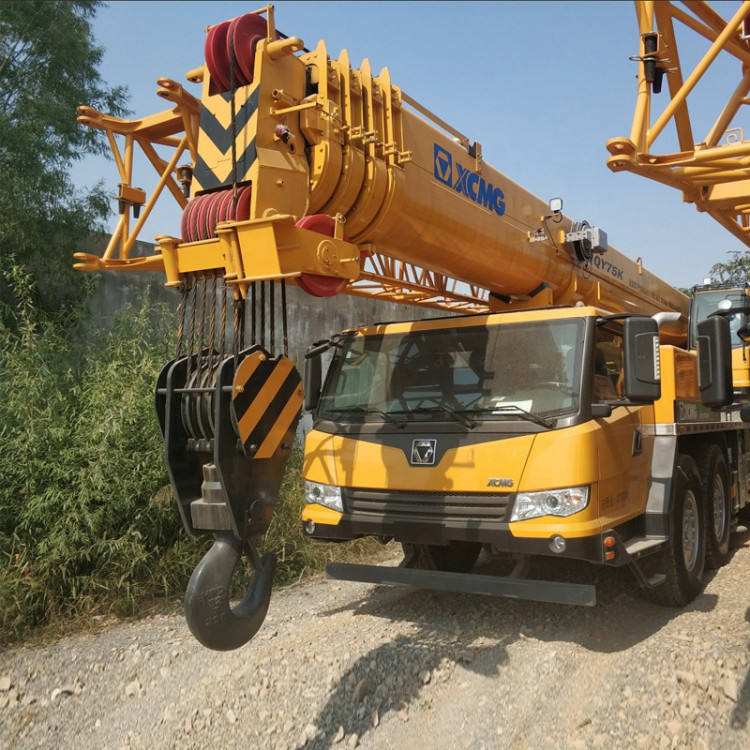

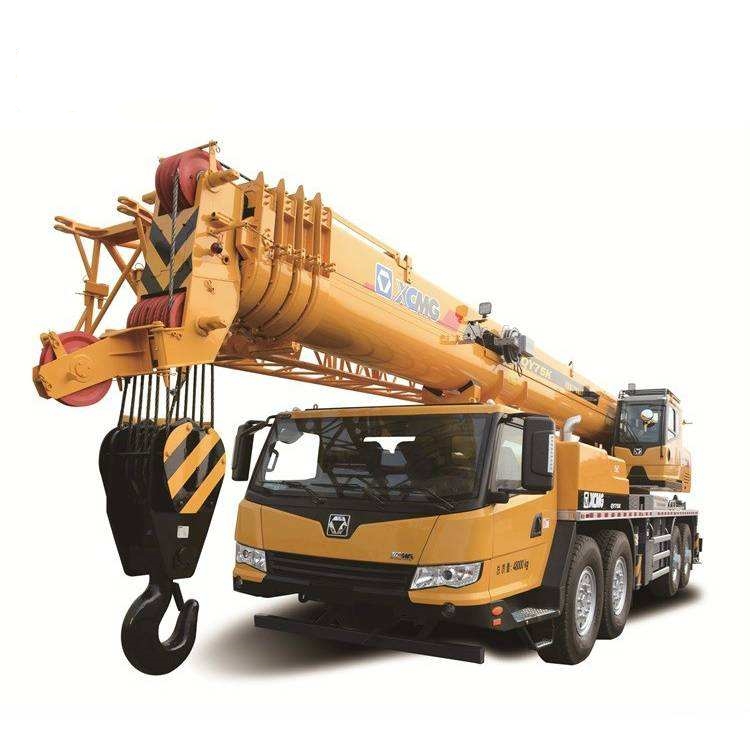

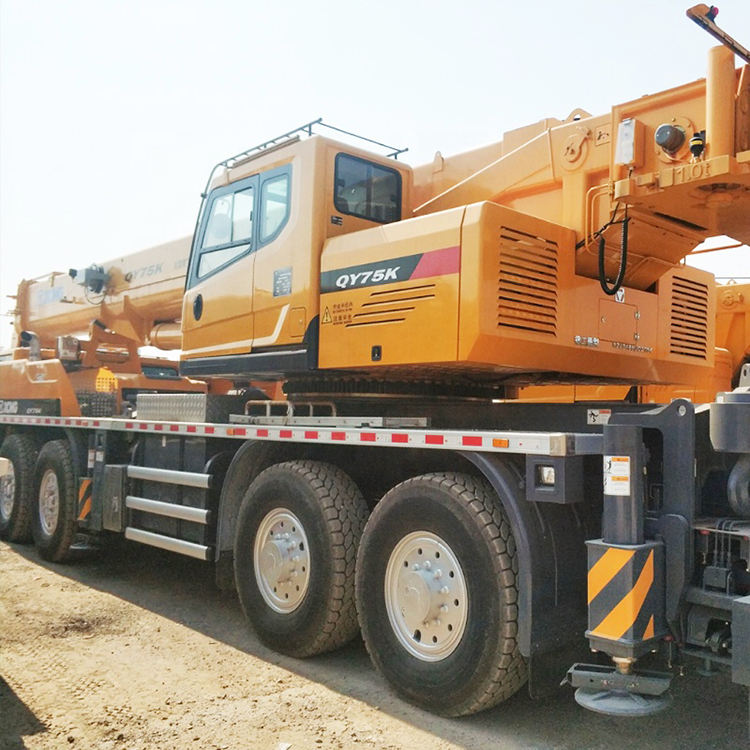

Introducción del producto
El QY75KC está equipado con sistemas hidráulicos avanzados y tecnologías de control eléctrico, lo que garantiza una alta eficiencia y facilidad de operación. Su construcción sólida y sus componentes confiables lo convierten en la opción preferida para tareas de elevación de cargas pesadas en diversas aplicaciones industriales y de construcción.
Ventaja del producto
Los acondicionadores de aire de alta potencia están equipados en la cabina del conductor y en la cabina del operador, el área de transferencia de calor del condensador aumenta en un 75%, el desplazamiento del compresor aumenta en un 20% y el efecto de refrigeración mejora en más de un 25% en comparación con los productos normales, lo que cumple con los requisitos de las condiciones de trabajo T3.
Se optimiza el modo de diseño del puerto de aceite del radiador, el área de radiación de calor del núcleo aumenta en un 50 %, la potencia de radiación del radiador de aceite hidráulico se mejora de 10 kW a 18 kW, la temperatura ambiente permitida supera los 55 ºC, lo que cumple con los requisitos para funcionamiento a alta temperatura.
La capa protectora del mazo de cables se produce de acuerdo con QC/T29106-2004 Condiciones técnicas del mazo de cables de bajo voltaje para automóviles, la temperatura resistente al calor se incrementa a 105 ºC, se agregan tubos corrugados para protección, la clase de protección de los complementos es IP67. La vida útil en funcionamiento a alta temperatura supera los 15 años.
Parámetros técnicos
| Parámetro Elemento |
Unidad |
Valor |
| Longitud total |
milímetros |
15000 |
| Ancho total |
milímetros |
2800 |
| Altura total |
milímetros |
3785 |
| Distancia entre ejes |
milímetros |
- |
| Pista |
milímetros |
2316/2063 |
| Masa total de viaje |
kilos |
45805 |
| Masa de contrapeso autodesmontable |
kilos |
18200 |
| Modelo de motor |
- |
D10.38-50 |
| Potencia nominal del motor |
kilovatios/(r/min) |
276kW/1900rpm |
| Velocidad máxima de desplazamiento |
kilómetros por hora |
≥90 |
| Diámetro mínimo de giro |
metro |
≤24 |
| Pendiente máxima de ascenso |
% |
≥45 |
| Ángulo de aproximación |
° |
19 |
| Ángulo de salida |
° |
13 |
| Capacidad máxima de elevación nominal |
t |
75 |
| Momento de elevación máximo del brazo básico |
kN·m |
2921 |
| Altura máxima del brazo básico |
metro |
12.95 |
| Brazo principal más largo |
metro |
50.5 |
| Brazo principal más largo + foque |
metro |
75.5 |
Usos del producto
1. Construcción de Infraestructuras e Ingeniería Municipal

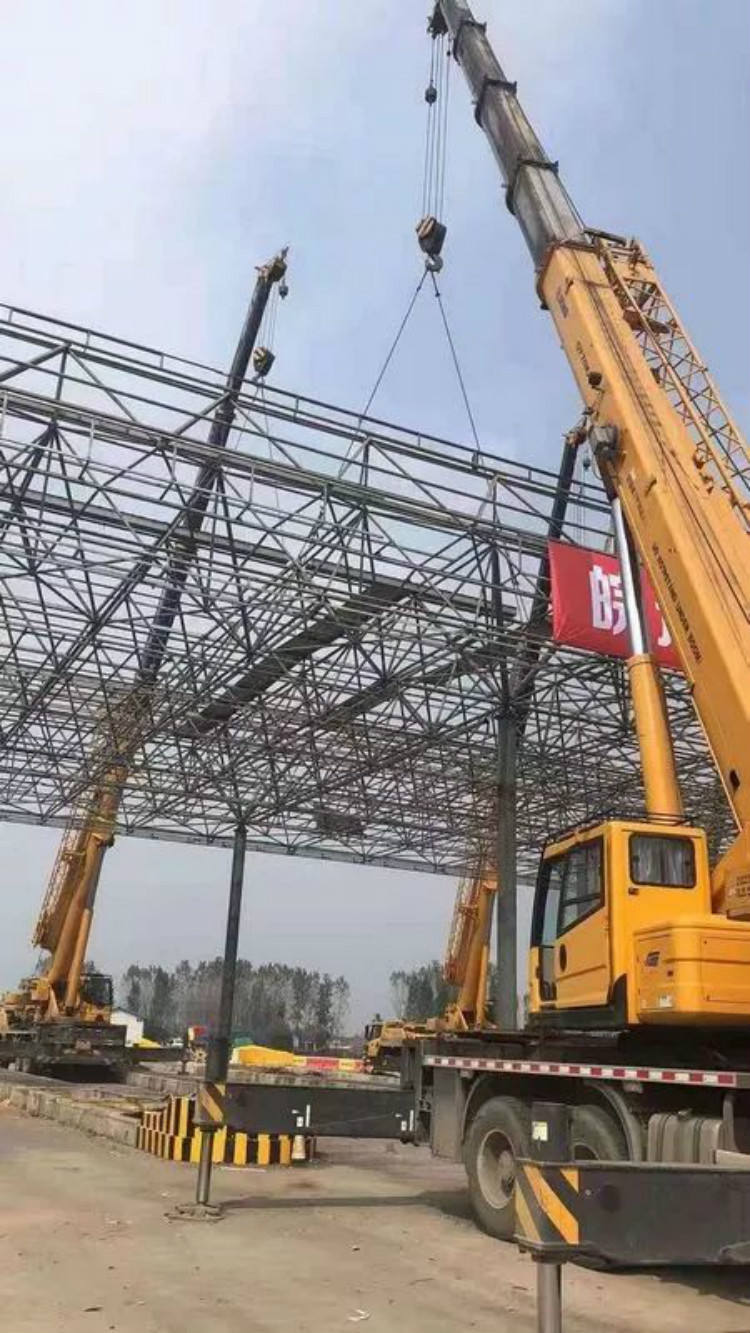

El QY75KC es ideal para proyectos de infraestructura como carreteras y puentes, así como para ingeniería municipal. Su robusta capacidad de elevación y su longitud máxima de pluma principal de 50,5 metros (con un brazo opcional que se extiende hasta 75,5 metros) permiten completar eficientemente tareas como la instalación de estructuras de acero y el levantamiento de grandes componentes prefabricados, garantizando que se cumplan los cronogramas de construcción.
2. Sitios industriales e instalación de equipos
Esta grúa se usa ampliamente para instalar, mantener y mover equipos grandes en instalaciones industriales (por ejemplo, plantas químicas, sitios de construcción de energía). Su maduro sistema hidráulico ofrece un excelente control de micromovimientos y un funcionamiento suave, lo que lo hace adecuado para un posicionamiento preciso durante la elevación.
3. Puertos, Terminales y Transbordo Logístico
El QY75KC maneja operaciones de transbordo y apilamiento de materiales en puertos, terminales y parques logísticos. Su alta velocidad de desplazamiento permite una reubicación rápida, satisfaciendo de manera flexible las demandas en diferentes sitios de trabajo.
4. Complejos comerciales urbanos y operaciones en espacios confinados
Con su diseño general relativamente compacto (longitud total de 15 metros, ancho total de 2,8 metros) y maniobrabilidad ágil, el QY75KC se adapta a condiciones de espacio limitado, como la construcción de complejos comerciales urbanos y los interiores de fábricas para tareas de mantenimiento y elevación de equipos.
5. Nuevas Construcciones Rurales y Proyectos Integrales
El QY75KC es igualmente adecuado para diversos proyectos integrales en nuevo desarrollo rural. Su excelente relación costo-rendimiento y su amplia adaptabilidad permiten a los usuarios realizar una gama más amplia de tareas de construcción.
Guía de funcionamiento del producto
Antes de la operación, verifique que los estabilizadores estén completamente extendidos y asegúrese de que el suelo sea sólido. Mantenga la grúa nivelada durante el funcionamiento y nunca la sobrecargue. Extienda y retraiga el brazo suavemente, manteniendo una distancia segura de los obstáculos circundantes. Gire lenta y constantemente, evitando paradas o giros bruscos. Inspeccione periódicamente el cable metálico en busca de desgaste. Después de completar el trabajo, retraiga la pluma, asegure el gancho y mantenga registros diarios de mantenimiento del equipo.
Preguntas frecuentes
1. ¿VELOCIDAD DE ROTACIÓN DESIGUAL ENTRE IZQUIERDA Y DERECHA?
Presión de compensación asimétrica en el motor de giro, diferentes ajustes en la válvula amortiguadora de giro o diferencias de resistencia en los componentes mecánicos (p. ej., cojinetes).
2. ¿RESPUESTA RETARDADA EN EL SISTEMA LOAD-SENSING?
Orificios LS (detección de carga) bloqueados en líneas, bombas o válvulas LS, lo que provoca una transmisión lenta de la señal de presión.
3. ¿EL RUIDO DE LA BOMBA AUMENTA SIGNIFICATIVAMENTE CUANDO EL CILINDRO DEL CUCHARÓN EXCAVADORA ALCANZA SU POSICIÓN LÍMITE?
Normal. En este punto, la presión del sistema alcanza el punto de ajuste de la válvula de alivio, la bomba funciona en modo de derivación de alta presión y la carga está al máximo.
4. ¿LAS MANGUERAS HIDRÁULICAS RECIÉN REEMPLAZADAS TIENEN UNA VIDA ÚTIL EXTREMADAMENTE CORTA?
Los aumentos repentinos de presión excesivos en el sistema (p. ej., respuesta lenta de la válvula de alivio) o la instalación de mangueras que implican deformación torsional o fricción pueden reducir drásticamente la vida útil de la manguera.
5. ¿DISMINUYE LA FUERZA REQUERIDA PARA MOVER LA PALANCA DE CONTROL DESPUÉS DE QUE EL MOTOR SE CALENTA?
Este es un fenómeno físico normal. A medida que aumenta la temperatura del aceite hidráulico, su viscosidad disminuye, lo que reduce la resistencia a través de la válvula piloto.
6. ¿EL ACEITE HIDRÁULICO SE ENSUCIA DE NUEVO POCO DESPUÉS DEL SUSTITUCIÓN?
Esto ocurre cuando el tanque y las líneas no se limpiaron a fondo durante el cambio de aceite, o cuando la válvula de derivación del filtro de reemplazo permanece abierta, lo que permite que los contaminantes recirculen.
